第七章力第2节弹力 2020－2021学年人教版八年级物理下册（37张ppt)

第七章 力
第二节 弹力

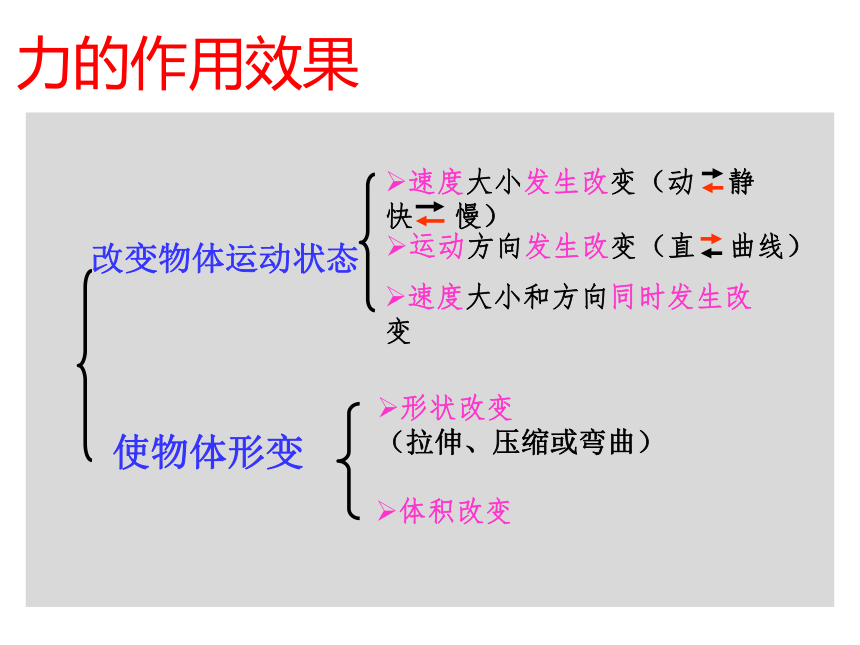

力的作用效果

改变物体运动状态
使物体形变
形状改变
（拉伸、压缩或弯曲）
体积改变
速度大小发生改变（动 静
快 慢）
运动方向发生改变（直 曲线）
速度大小和方向同时发生改变

恢复到原来形状
没有恢复到原来形状

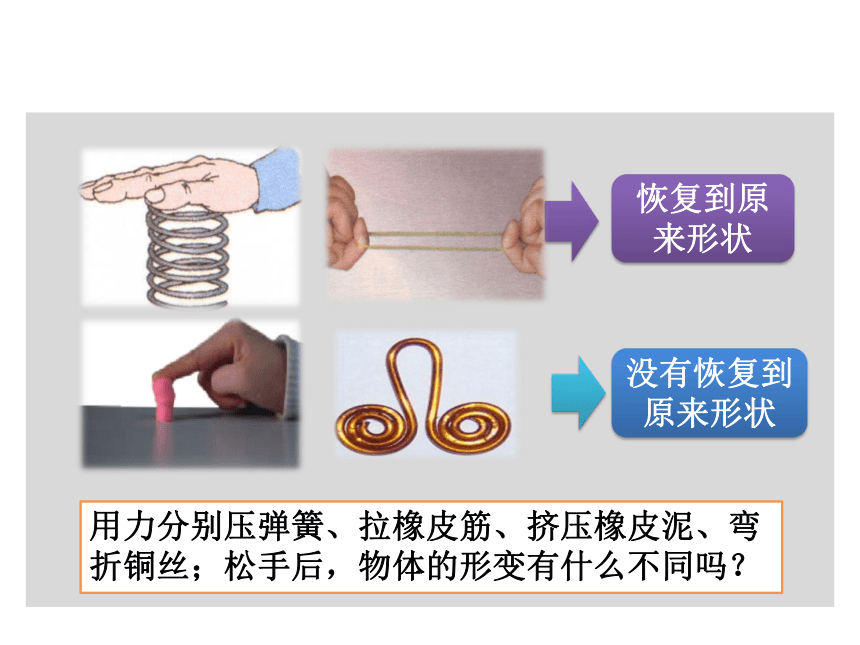

用力分别压弹簧、拉橡皮筋、挤压橡皮泥、弯折铜丝；松手后，物体的形变有什么不同吗？

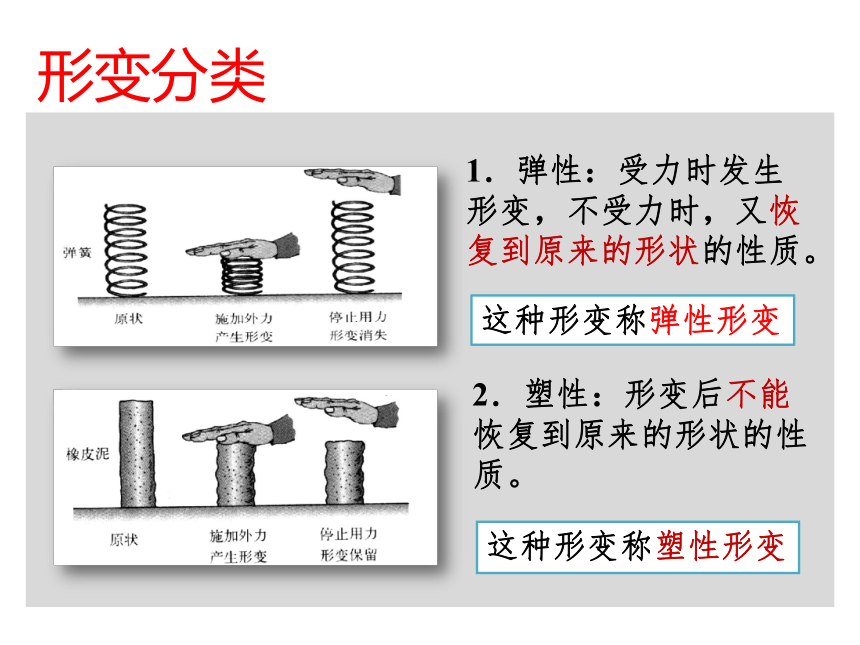

1．弹性：受力时发生形变，不受力时，又恢复到原来的形状的性质。
2．塑性：形变后不能恢复到原来的形状的性质。
这种形变称弹性形变
这种形变称塑性形变
形变分类

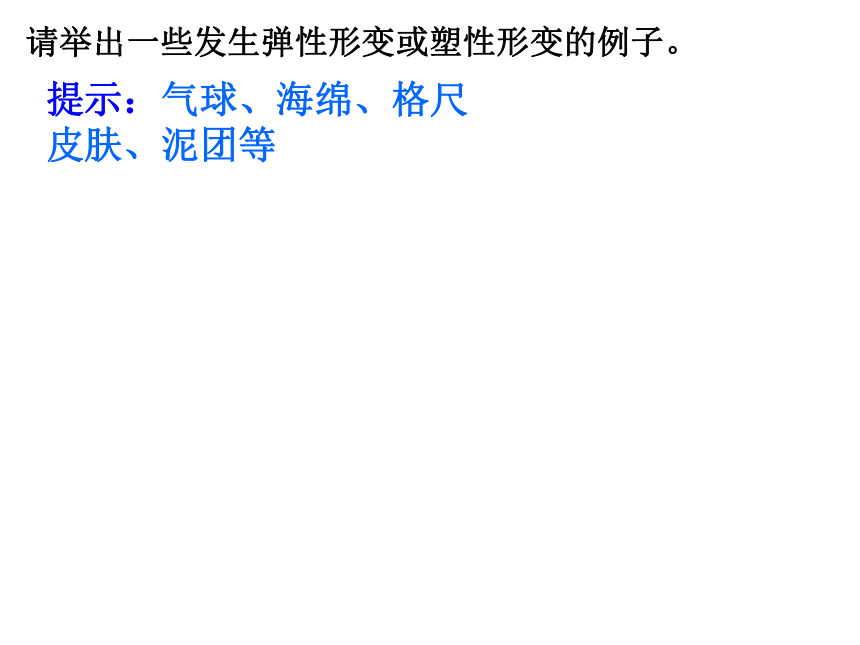

请举出一些发生弹性形变或塑性形变的例子。
提示：气球、海绵、格尺
皮肤、泥团等

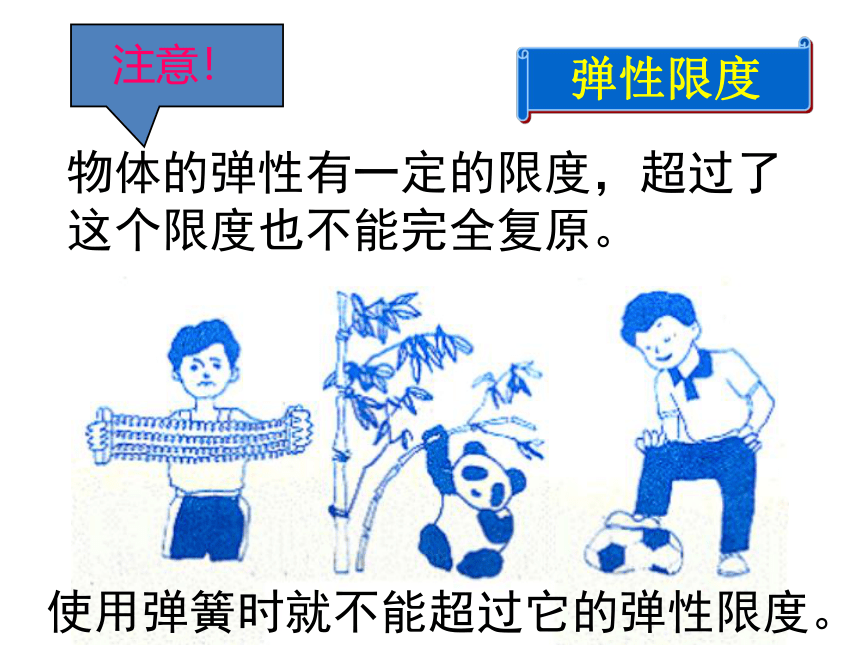

物体的弹性有一定的限度，超过了这个限度也不能完全复原。
注意！
弹性限度
使用弹簧时就不能超过它的弹性限度。

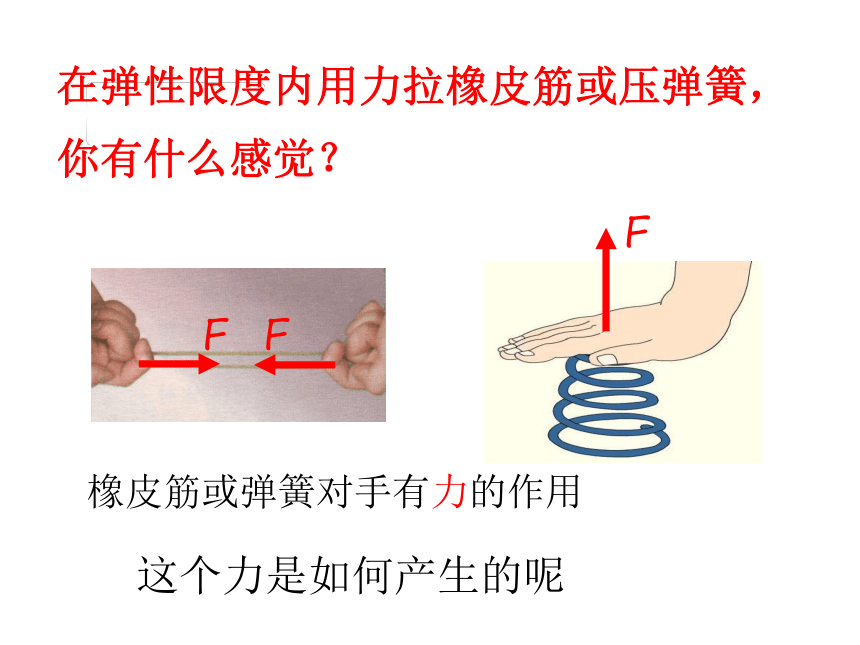

在弹性限度内用力拉橡皮筋或压弹簧，你有什么感觉？
橡皮筋或弹簧对手有力的作用
F
F
F
这个力是如何产生的呢
发生弹性形变的物体，由于要恢复原状，对跟它接触的物体产生力的作用，
产生条件：发生弹性形变
物体相互接触

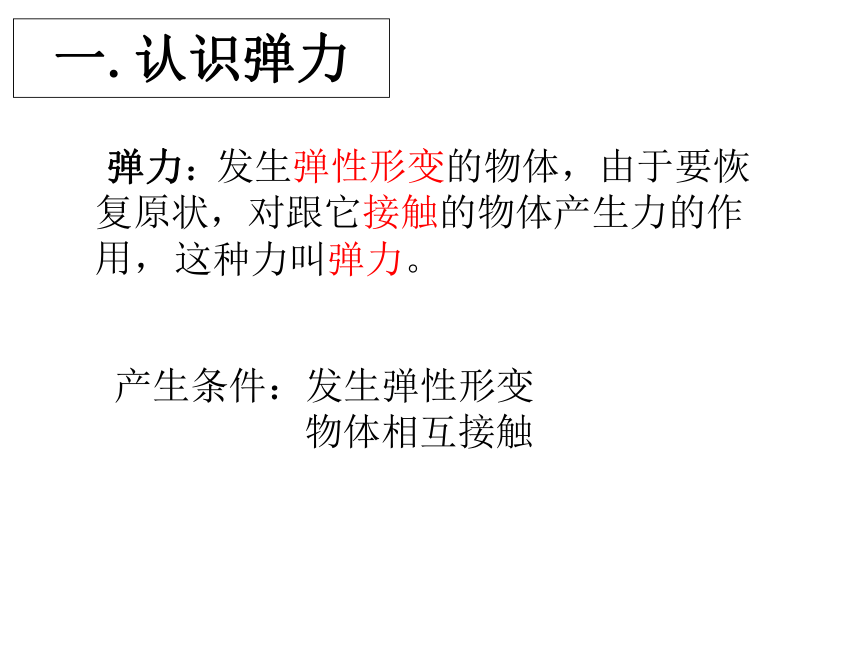

一.认识弹力
弹力：
这种力叫弹力。
F
F
F

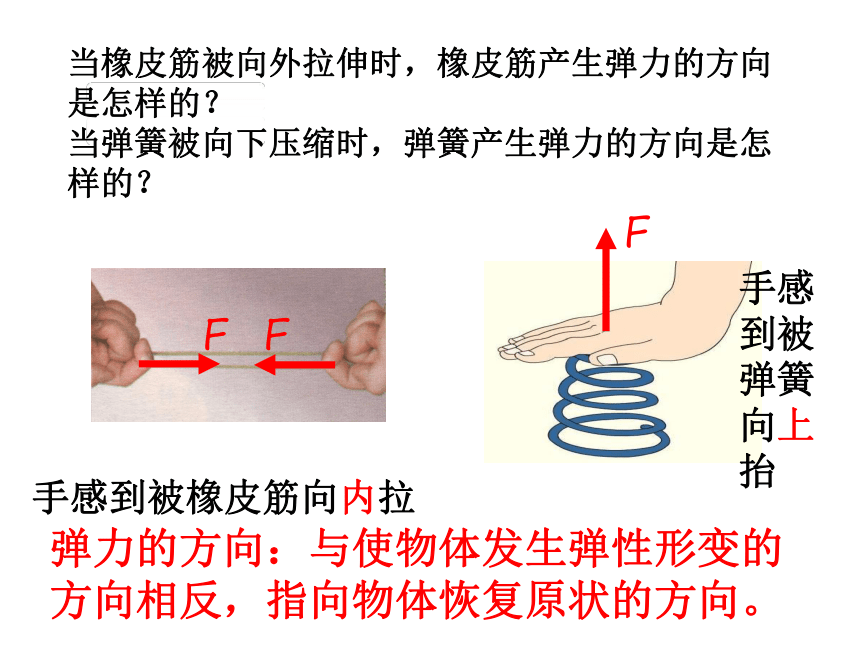

当橡皮筋被向外拉伸时，橡皮筋产生弹力的方向是怎样的？
当弹簧被向下压缩时，弹簧产生弹力的方向是怎样的？
手感到被橡皮筋向内拉
手感到被弹簧向上抬
弹力的方向：与使物体发生弹性形变的方向相反，指向物体恢复原状的方向。

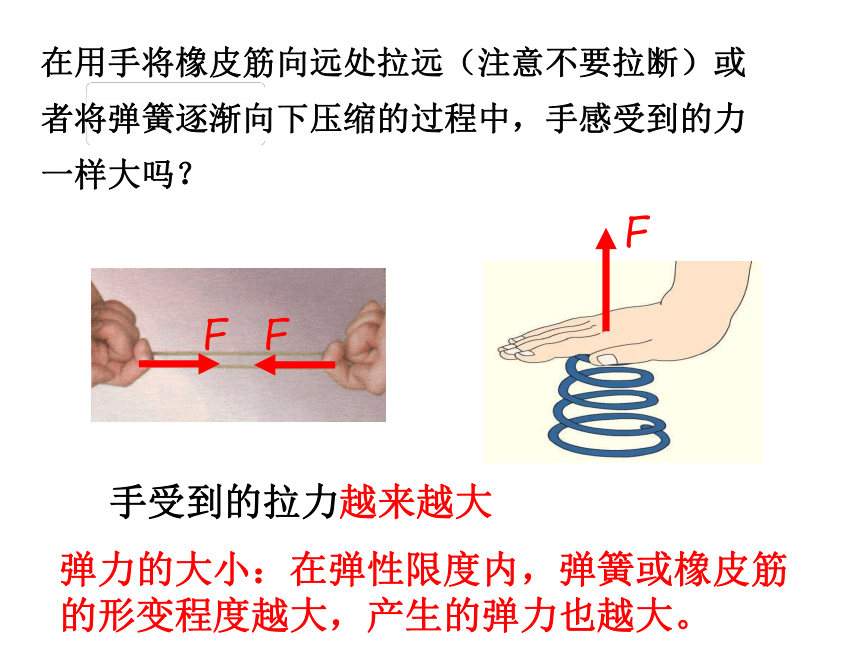

在用手将橡皮筋向远处拉远（注意不要拉断）或者将弹簧逐渐向下压缩的过程中，手感受到的力一样大吗？
F
F
F
手受到的拉力越来越大
弹力的大小：在弹性限度内，弹簧或橡皮筋的形变程度越大，产生的弹力也越大。

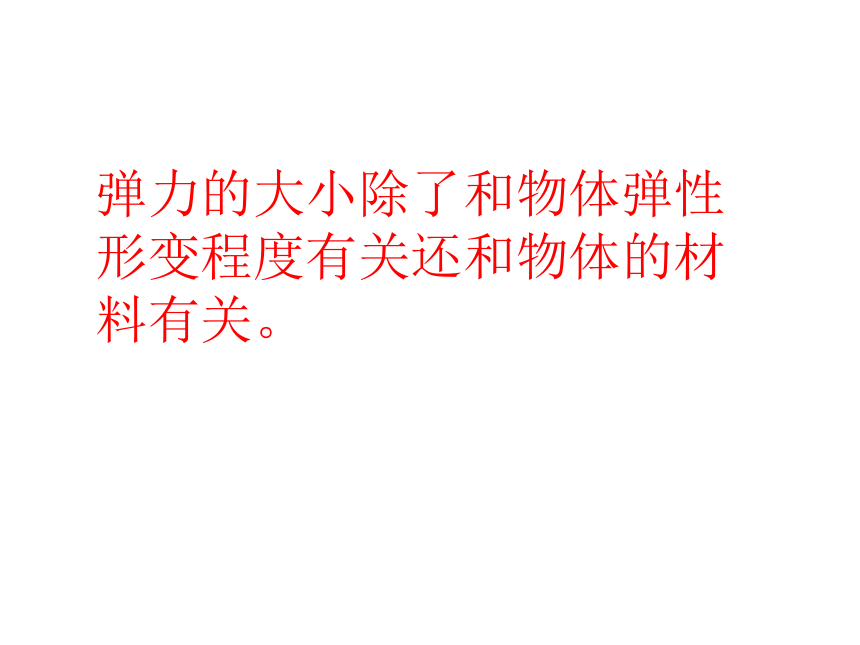

弹力的大小除了和物体弹性形变程度有关还和物体的材料有关。
弹力的作用点
在两个物体的接触面上，也可等效在接触面的一点上。
生活中的弹力
F支持
F压
书放在桌面上，书和桌面都发生了弹性形变（只是这种形变很小），书和桌面间就存在弹力。也就是书对桌面的压力，桌面对书的支持力。
生活中的弹力
观察桌面的微小形变（转换法）
桌面发生弹性形变，桌面对重物的支持力为弹力。
观察玻璃瓶的微小形变（转换法）
瓶子发生弹性形变，瓶子对手的力为弹力。
手对瓶子的压力和瓶子对手力是一对相互作用力，均为弹力。
由此可见：压力、支持力、推力、拉力都属于弹力。弹力广泛存在我们的生活中。
人推车
人拉车
车在路面行走
1、定义:
2、产生条件:
相互接触且相互作用
发生弹性形变
3、常见的弹力:
物体由于发生弹性形变而产生的力。
压力 支持力 拉力 推力
总结： 弹力
4、方向：
与使物体发生弹性形变的方向相反，指向物体恢复原状的方向。
5、影响弹力大小的因素：
1）物体的材料
2）物体弹性形变的程度
(弹性形变越大,弹力越大)
观察弹簧的伸长与外力大小的关系！！！
（1）实验探究：弹簧的伸长量与拉力的关系
（2）实验过程：如图所示，将弹簧固定在支架上，旁边直立放置一刻度尺，记下挂钩上挂钩码前弹簧下端的位置，然后每次增加两个钩码（每个钩码对弹簧的拉力均为0.5 N），使弹簧所受的拉力逐渐增大，通过刻度尺读出弹簧每次的总伸长量△l，将实验数据填入下表。
实验记录表
{5940675A-B579-460E-94D1-54222C63F5DA}实验序号
1
2
3
4
5
6
7
拉力F/N
0
1
2
3
4
5
6
弹簧伸长量△l /cm
0
1
2
3
4
7
11
{5940675A-B579-460E-94D1-54222C63F5DA}
探究归纳
（1）通过实验可以发现，在弹性限度内，弹簧的伸长量与弹簧受到的拉力成正比。
（2）当超过弹性限度后（本实验中当拉力超过4N后），弹簧发生非弹性形变，撤去外力后，弹簧将无法自动恢复到原状。
0
2
4
6
8
2 4 6
10
12
/cm
F/N
△l
1.弹簧不受任何拉力时的长度叫做弹簧的原长，一般用l0表示。
2.弹簧受到拉力之后的长度是弹簧现在的长度，一般用l表示。
3.弹簧的伸长量: △l=l- l0
在弹性限度内，弹簧的伸长量△l与所受拉力F成正比，即△l越长，表明所受拉力F越大。
特别提醒！
【特别提醒】
与拉力成正比的是弹簧的伸长量，而不是弹簧的长度
胡克定律：
在弹性限度内，弹簧的伸长量（压缩量）与受到的拉力（压力）成正比
也就是说我们可以根据弹簧的伸长量来反映弹簧所受拉力的大小。
二、弹簧测力计
弹簧测力计原理：在弹性限度内，弹簧的伸长量跟受到的拉力成正比。
弹簧
刻度盘
指针
挂钩
弹簧测力计的使用方法：
“三看清”：看清测力计的量程、分度值以及指针是否对准零刻线，若不是，应调零。
(2) 测量前轻拉几次挂钩，避免指针、弹簧和外壳之间的摩擦而影响测量的准确性。
(3)测量时，拉力方向需沿弹簧的轴线方向。
(4)读数时，应保持测力计处于静止或匀速直线运动状态。（也就是示数稳定时再读数）
(5)视线必须与刻度板表面垂直。
二、弹簧测力计
注意：待测的力（物体）一定要在弹簧测力计的挂钩一端，严禁倒挂。
看一看
弹簧是否灵活
右侧弹簧测力计的
量 程： ；
分度值： ；
测量值： 。
0—2.5N
0.05 N
1.15 N
拉力方向与弹簧轴线不在一直线上
指针未校零就使用
弹簧测力计倒拉
下面的做法对吗？
思考练习：读出下列各测力计的读 数
1.8N
2.6N
2.6N
1.下面说法正确的是：（ ?）?
A．物体发生形变，一定受到了力的作用；
B．物体发生形变只有弹性形变；
C．用力压在桌子上，桌子是坚硬物体，不会发生形变
D．橡皮泥受到挤压后，发生弹性形变。
A
2.下面说法正确的是：（ ?）?
A．两个物体不接触也会产生弹力；
B．物体在发生形变时产生的力叫做弹力；
C．同一物体发生的形变越大，弹力就越大；
D．通常所说的压力、支持力、拉力都是弹力。
D
3.使用弹簧测力计时，若指针在“0”刻度
的下方就开始测量，则所测得的力的大
小将比实际的力 （ ）
A、相同
B、偏小
C、偏大
D、无法确定
C
5.弹簧测力计的两端沿水平方向各加6N的拉力，并使其保持静止，此时弹簧测力计的示数为（ ?）?
A．0N；
B． 3N ；
C． 6N ；
D． 12N 。
C
7.一根弹簧受到50 N拉力时，伸长了2 cm，若在弹性限度内弹簧伸长了5 cm，受到的拉力为（ ）
A.80 N B.100 N C.125 N D.250 N
【解析】选C。本题考查弹簧受到的拉力和其伸长量的关系。
在弹性限度内，弹簧受到的拉力与弹簧的伸长量成正比。
即 所以 解得F2=125 N。
6．如果一个弹簧测力计指针没有正指在0刻度处，而是指在0.1 N处，那么使用这个弹簧测力计测一个力的大小，示数为3.4 N，这个力的实际大小是（ ）
A．3.5 N B．3.4 N
C．3.3 N D．无法确定
C
