人教版物理八年级第十二章 简单机械----滑轮组绳子股数判断与作图 word版有答案

人教版物理八年级第十二章
简单机械
滑轮组绳子股数判断与作图

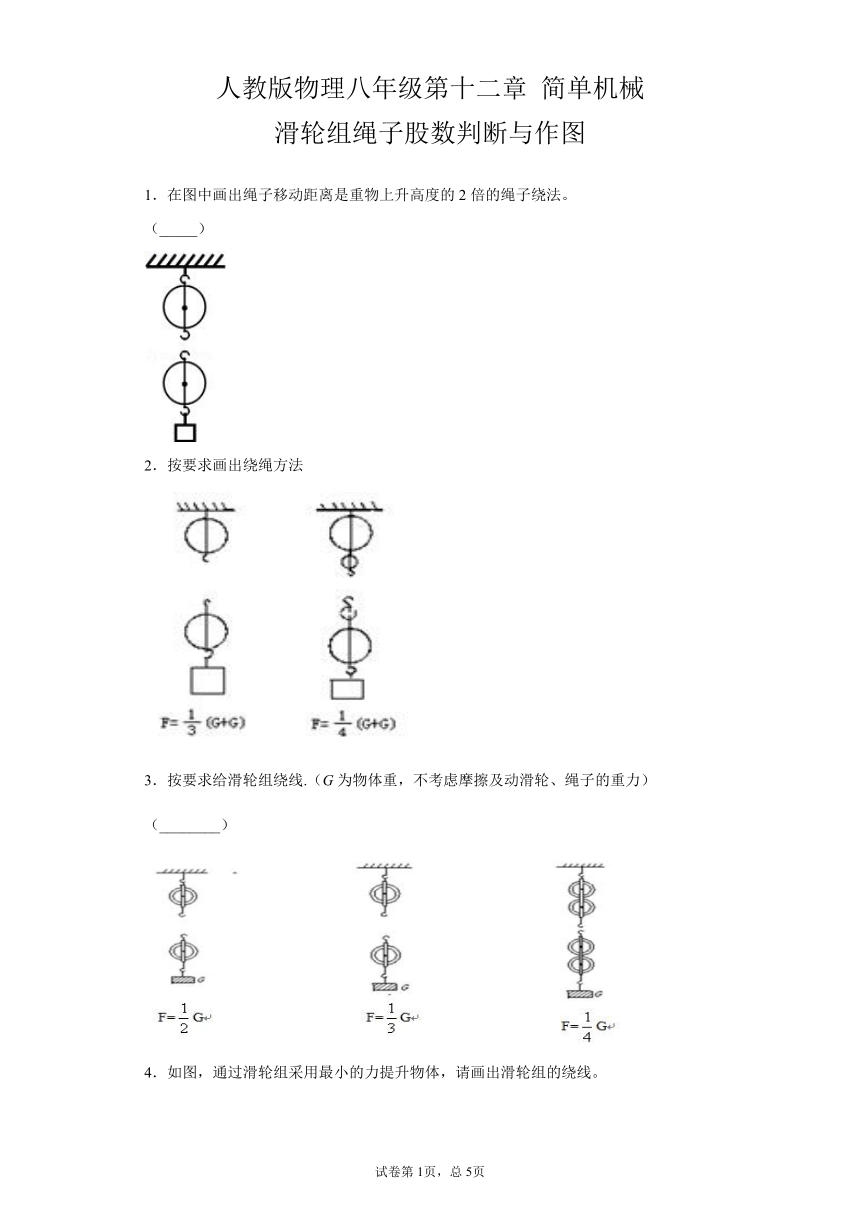

1．在图中画出绳子移动距离是重物上升高度的2倍的绳子绕法。
（_____）
2．按要求画出绕绳方法
3．按要求给滑轮组绕线.（G为物体重，不考虑摩擦及动滑轮、绳子的重力）
（________）
4．如图，通过滑轮组采用最小的力提升物体，请画出滑轮组的绕线。

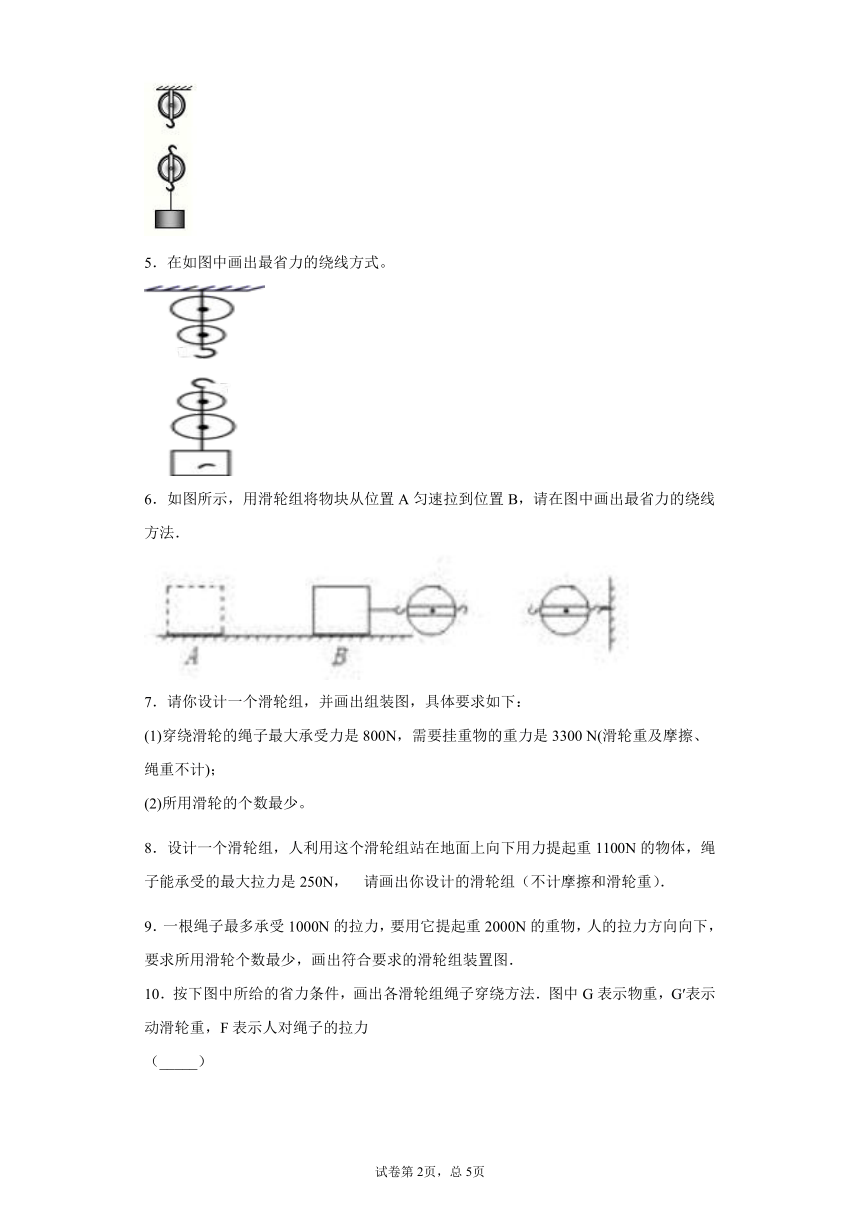

5．在如图中画出最省力的绕线方式。
6．如图所示，用滑轮组将物块从位置A匀速拉到位置B，请在图中画出最省力的绕线方法．
7．请你设计一个滑轮组，并画出组装图，具体要求如下：
(1)穿绕滑轮的绳子最大承受力是800N，需要挂重物的重力是3300
N(滑轮重及摩擦、绳重不计)；
(2)所用滑轮的个数最少。
8．设计一个滑轮组，人利用这个滑轮组站在地面上向下用力提起重1100N的物体，绳子能承受的最大拉力是250N，
请画出你设计的滑轮组（不计摩擦和滑轮重）．
9．一根绳子最多承受1000N的拉力，要用它提起重2000N的重物，人的拉力方向向下，要求所用滑轮个数最少，画出符合要求的滑轮组装置图．
10．按下图中所给的省力条件，画出各滑轮组绳子穿绕方法．图中G表示物重，G′表示动滑轮重，F表示人对绳子的拉力
（_____）

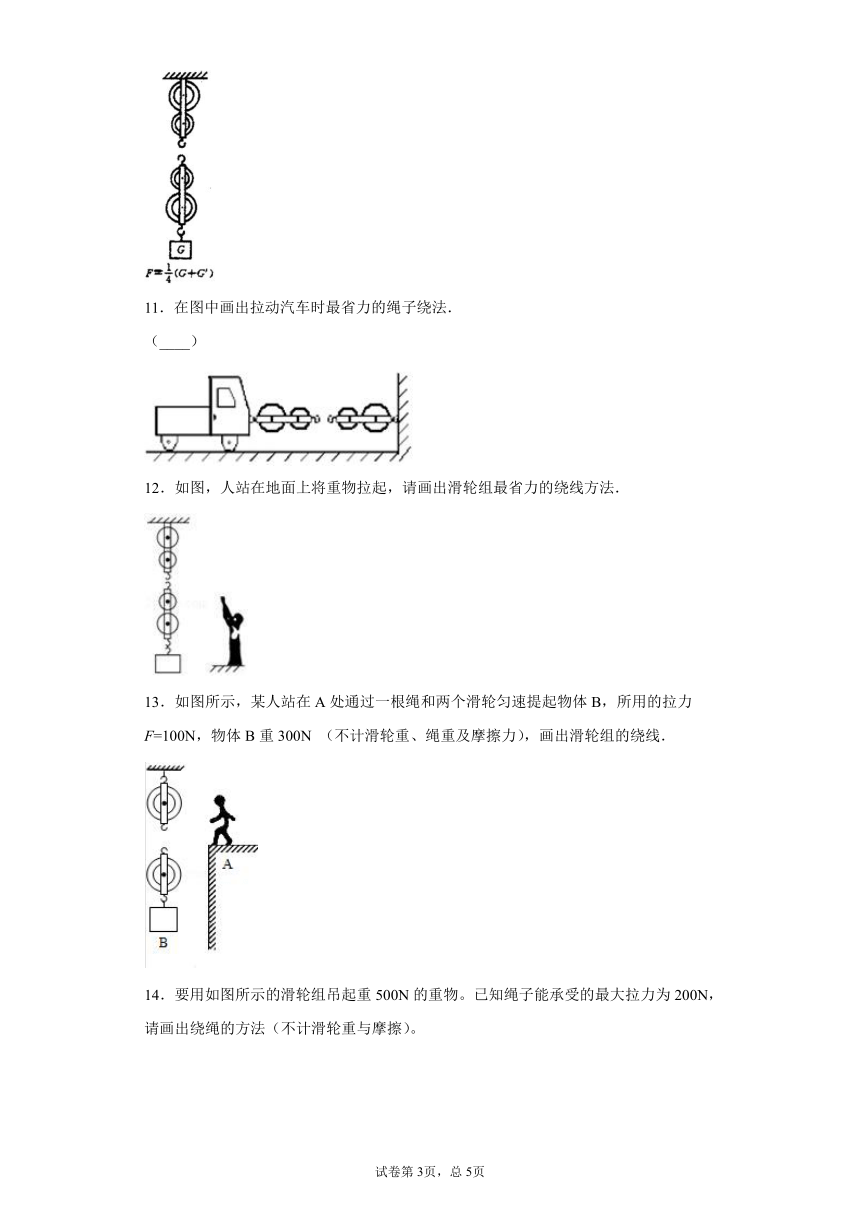

11．在图中画出拉动汽车时最省力的绳子绕法．
（____）
12．如图，人站在地面上将重物拉起，请画出滑轮组最省力的绕线方法．
13．如图所示，某人站在A处通过一根绳和两个滑轮匀速提起物体B，所用的拉力F=100N，物体B重300N
（不计滑轮重、绳重及摩擦力），画出滑轮组的绕线．
14．要用如图所示的滑轮组吊起重500N的重物。已知绳子能承受的最大拉力为200N，请画出绕绳的方法（不计滑轮重与摩擦）。

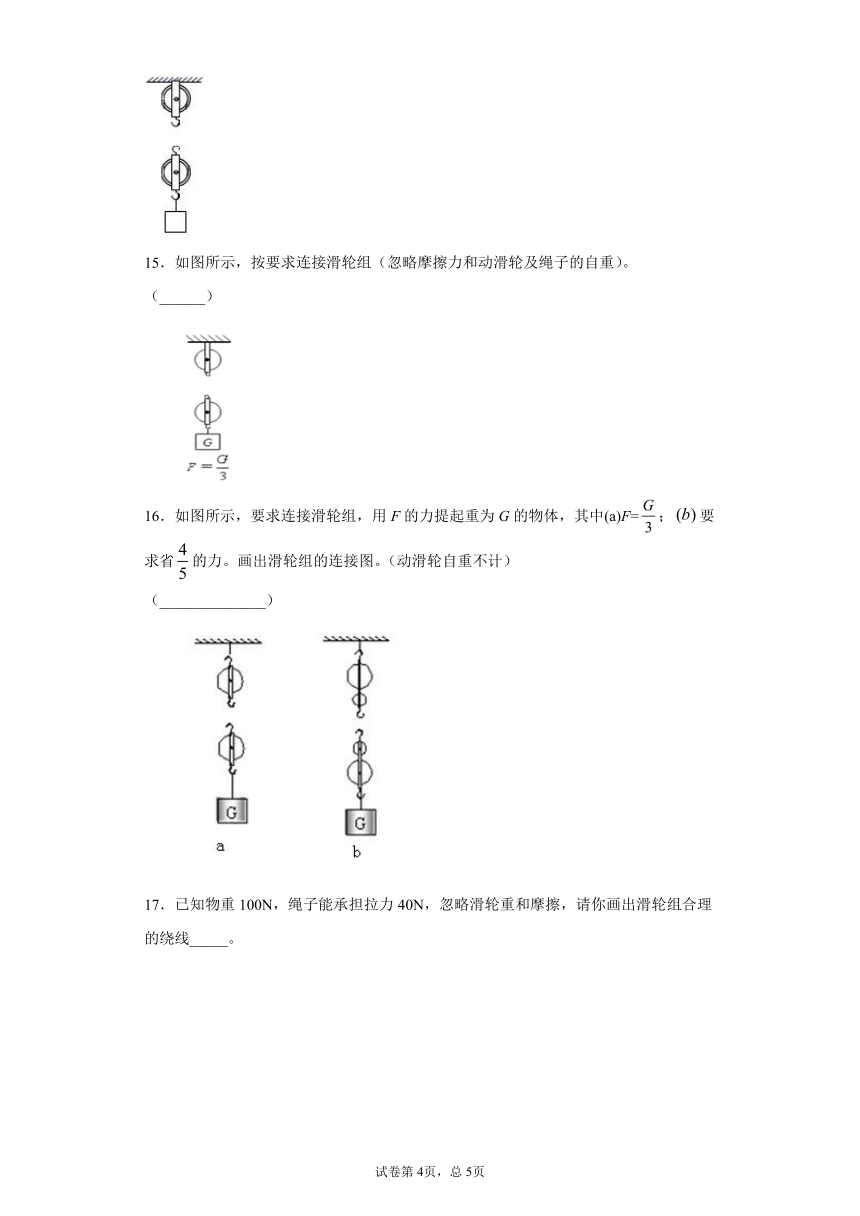

15．如图所示，按要求连接滑轮组（忽略摩擦力和动滑轮及绳子的自重）。
（______）
16．如图所示，要求连接滑轮组，用F的力提起重为G的物体，其中(a)F=；要求省的力。画出滑轮组的连接图。（动滑轮自重不计）
（______________）
17．已知物重100N，绳子能承担拉力40N，忽略滑轮重和摩擦，请你画出滑轮组合理的绕线_____。

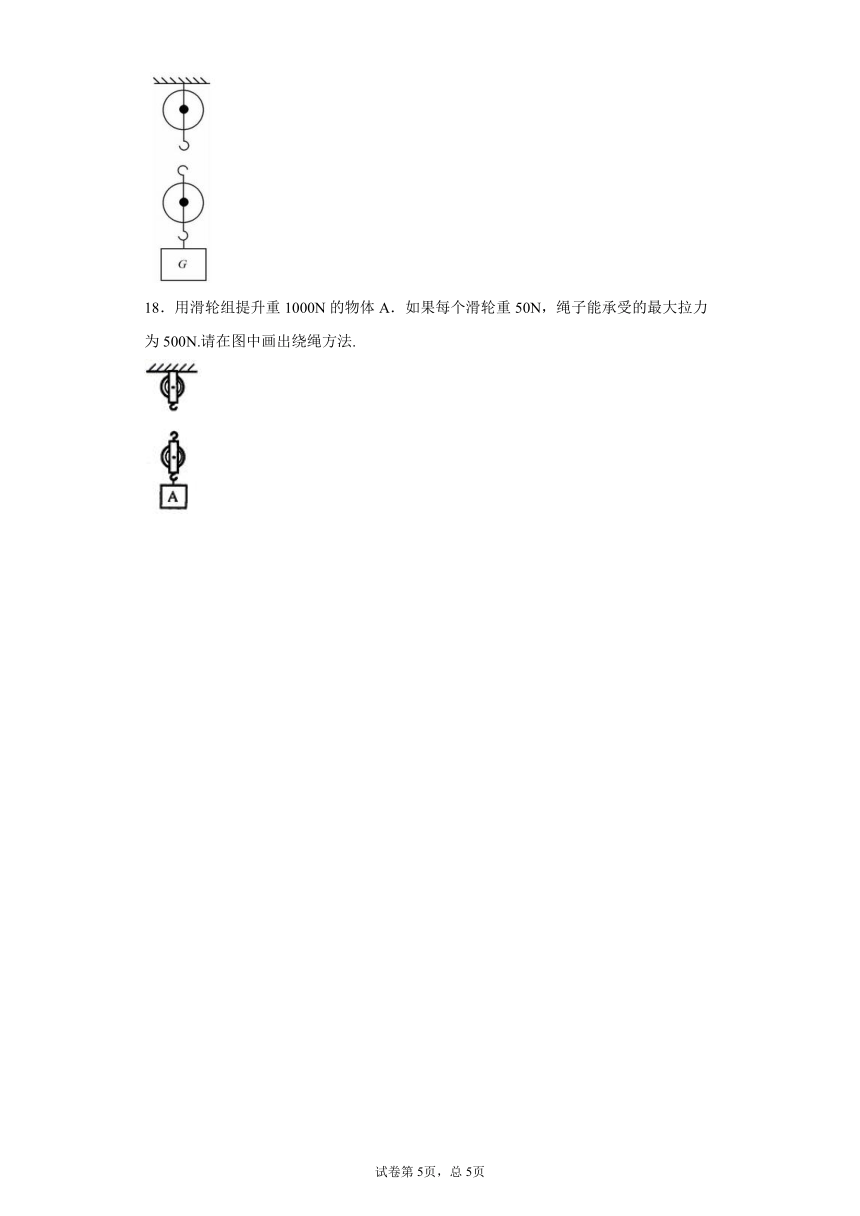

18．用滑轮组提升重1000N的物体A．如果每个滑轮重50N，绳子能承受的最大拉力为500N.请在图中画出绕绳方法.
试卷第4页，总5页
试卷第5页，总5页
参考答案
1．
2．见解析所示
3．
4．
5．见解析所示
6．
7．
8．
9．
10．右
@
力臂
11．见解析
12．
13．
14．
15．
16．
17．
18．
