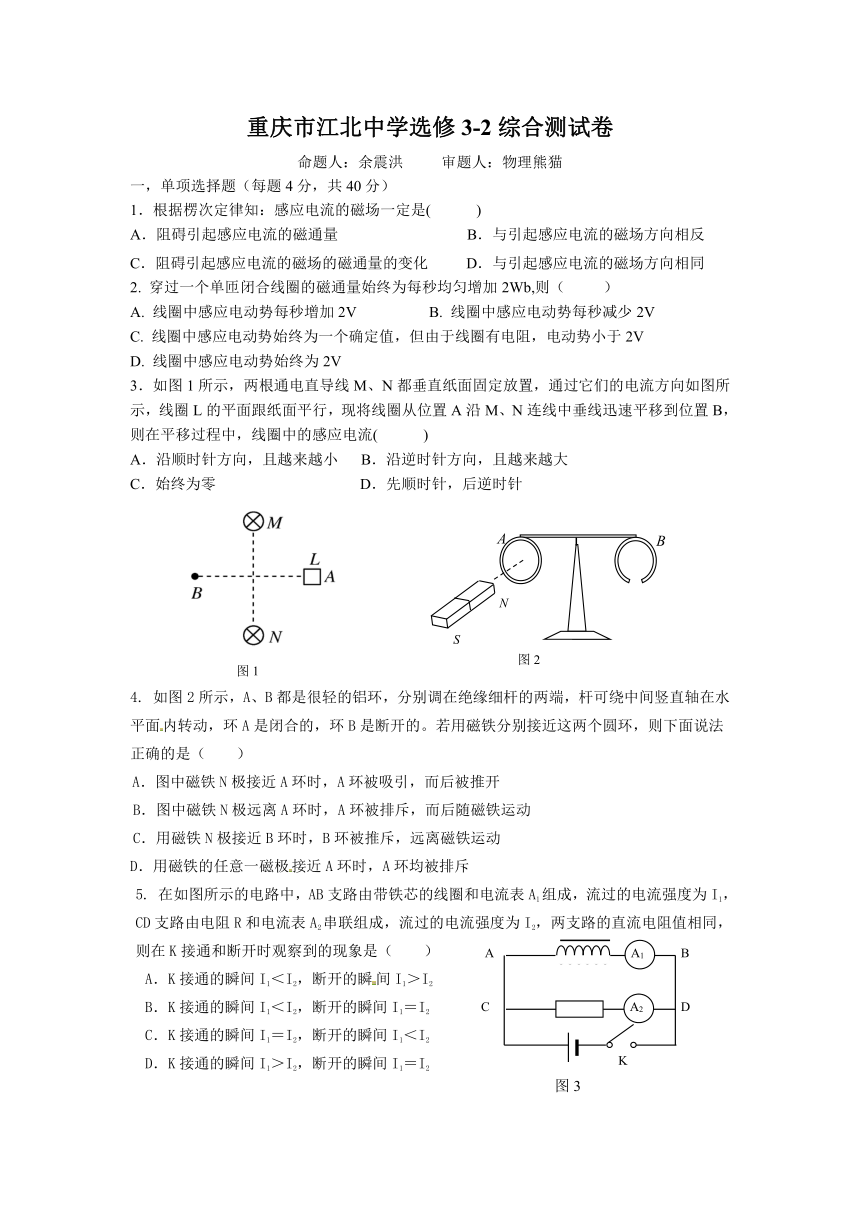

重庆市江北中学选修3-2综合测试

重庆市江北中学选修3-2综合测试卷
命题人：余震洪 审题人：物理熊猫
一，单项选择题（每题4分，共40分）
1．根据楞次定律知：感应电流的磁场一定是( 　)
A．阻碍引起感应电流的磁通量 B．与引起感应电流的磁场方向相反
C．阻碍引起感应电流的磁场的磁通量的变化 D．与引起感应电流的磁场方向相同
2. 穿过一个单匝闭合线圈的磁通量始终为每秒均匀增加2Wb,则（ ）
A. 线圈中感应电动势每秒增加2V B. 线圈中感应电动势每秒减少2V
C. 线圈中感应电动势始终为一个确定值，但由于线圈有电阻，电动势小于2V
D. 线圈中感应电动势始终为2V
3．如图1所示，两根通电直导线M、N都垂直纸面固定放置，通过它们的电流方向如图所示，线圈L的平面跟纸面平行，现将线圈从位置A沿M、N连线中垂线迅速平移到位置B，则在平移过程中，线圈中的感应电流(　 　)
A．沿顺时针方向，且越来越小 B．沿逆时针方向，且越来越大
C．始终为零 D．先顺时针，后逆时针
4. 如图2所示，A、B都是很轻的铝环，分别调在绝缘细杆的两端，杆可绕中间竖直轴在水平面内转动，环A是闭合的，环B是断开的。若用磁铁分别接近这两个圆环，则下面说法正确的是（ ）
A．图中磁铁N极接近A环时，A环被吸引，而后被推开
B．图中磁铁N极远离A环时，A环被排斥，而后随磁铁运动
C．用磁铁N极接近B环时，B环被推斥，远离磁铁运动
D．用磁铁的任意一磁极接近A环时，A环均被排斥
5. 在如图所示的电路中，AB支路由带铁芯的线圈和电流表A1组成，流过的电流强度为I1，CD支路由电阻R和电流表A2串联组成，流过的电流强度为I2，两支路的直流电阻值相同，则在K接通和断开时观察到的现象是（　　）
A．K接通的瞬间I1＜I2，断开的瞬间I1＞I2　
B．K接通的瞬间I1＜I2，断开的瞬间I1＝I2
C．K接通的瞬间I1＝I2，断开的瞬间I1＜I2　
D．K接通的瞬间I1＞I2，断开的瞬间I1＝I2
6. 两只阻值相等的电阻分别通以正弦交流电与方形交流电，它们电流的最大值相等，如右图所示，则两只电阻的热功率之比是（ ）
A. 1：4 B. 1：2
C. 1： D. 1：1
7．半径为R的圆形线圈，两端A、B接有一个平行板电容器，线圈垂直放在随时间均匀变化的匀强磁场中，如右图所示，则要使电容器所带电荷量Q增大，可以采取的措施是(　 　)
A．增大电容器两极板间的距离 B．增大磁感应强度的变化率
C．减小线圈的半径 D．改变线圈所在平面与磁场方向间的夹角
8．如图甲所示，M是一个小型理想变压器，原、副线圈匝数之比n1∶n2＝10∶1，接线柱a、b接上一个正弦交变电流，电压随时间变化规律如图乙所示．变压器右侧部分为一火灾报警系统原理图，其中R2为用半导体热敏材料(电阻随温度升高而减小)制成的传感器，R1为一定值电阻．下列说法中正确的是(　 　)
A．电压表示数为22 V
B．当传感器R2所在处出现火灾时，电压表的示数减小
C．当传感器R2所在处出现火灾时，电流表的示数减小
D．当传感器R2所在处出现火灾时，电阻R1的功率变小
9. 在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图4所示，当磁场的磁感应强度B随时间如图5变化时，图中正确表示线圈中感应电动势E变化的是 （ ）
A B C D
10. 如图所示，两块水平放置的平行金属板间距为d；定值电阻的阻值为R，竖直放置的线圈匝数为n，绕制线圈的导线的电阻也为R，其它导线的电阻忽略不计，竖直向上的磁场B穿过线圈，在两极板中一个质量为m、电荷量为q的带正电的油滴恰好处于静止状态，则磁场B的变化情况是（ 　）
A．均匀减小，在线圈中的磁通量变化率的大小为2mgd/nq
B．均匀减小，在线圈中的磁通量变化率的大小为mgd/nq
C．均匀增大，在线圈中的磁通量变化率的大小为2mgd/nq
D．均匀增大，在线圈中的磁通量变化率的大小为mgd/nq
二，填空题（每空2分，共16分）
11. 如图所示，将边长为L、总电阻为R的正方形闭合线圈，从磁感强度为 B的匀强磁场中以速度v匀速拉出（磁场方向垂直线圈平面），那么：
（1）所用拉力F＝ ，
（2）线圈发热的功率P热＝ 。
（3）通过导线截面的电量q＝ 。
12. 如右图所示，Ⅰ和Ⅱ是一对异名磁极，ab为放在其间的金属棒。ab和cd用电阻不计的导线连成一个闭合回路。当ab棒向左运动时，cd导线受到向下的磁场力。由此可知Ⅰ是____极，Ⅱ是____极，a、b、c、d四点的电势由高到低依次排列的顺序是____ 。
13、在“研究电磁感应现象”的实验中，首先要按图甲接线，以查明电流表指针的偏转方向与电流方向之间的关系；然后按图乙将电流表与线圈B连成一个闭合电路，将线圈A、电池、滑动变阻器和开关串联成另一个闭合电路。
在图甲中，当闭合S时，观察到电流表指针向左偏(不通电时指针停在正中央)．
在图乙中：(填“向左”、“向右”、“不”)
(1)S闭合后，将螺线管A插入螺线管B的过程中，电流表的指针将__________偏转。
(2)线圈A放在B中不动，将滑动变阻器的滑片向右滑动时，电流表指针__________偏转。
三，计算题（共44分）
14．(8分)闭合线圈在匀强磁场中绕垂直于磁场的轴匀速转动，转速为240 r/min，若线圈平面转至与磁场平行时的电动势为2 V，求从中性面开始计时，(1) 电动势的峰值；(2) 产生的交流电动势的表达式；(3)从中性面起经 s，交流电动势的大小．
15. （12分）如图，ef,gh为水平放置的足够长的平行光滑导轨，导轨间距为L=1m，导轨左端连接一个R=2Ω的电阻，将一根质量为0.2kg的金属棒cd垂直地放置导轨上，且与导轨接触良好，导轨与金属棒的电阻均不计，整个装置放在磁感应强度为B=2T的匀强磁场中，磁场方向垂直于导轨平面向下。现对金属棒施加一水平向右的拉力F，使棒从静止开始向右运动。
（1）若施加的水平外力恒为F=8N，则金属棒达到的稳定速度v1是多少？
（2）若施加的水平外力的功率恒为P=18W，则金属棒达到的稳定速度v2是多少？
（3）若施加的水平外力的功率恒为P=18W，则金属棒从开始运动到速度v3=2m/s的过程中电阻R产生的热量为8.6J，则该过程所需的时间是多少？
16．（12分）风力发电作为新型环保新能源，近几年来得到了快速发展，风车发电机输出功率为100kW，输出电压是250V，用户需要的电压是220V，输电线电阻为10Ω。若输电线因发热而损失的功率为输送功率的4%，试求：
(1)在输电线路中设置的升、降压变压器原、副线圈的匝数比。
(2)用户得到的电功率是多少。
17．（12分）温度传感器广泛应用于室内空调、电冰箱和微波炉等家用电器中，它是利用热敏电阻的随温度变化而变化的特性工作的．在图甲中，电源的电动势E=9.0V，内电阻可忽略不计；G为灵敏电流表，内阻Rg保持不变；R为热敏电阻，其电阻值与温度变化关系如图乙的R-t图线所示．闭合开关S，当R的温度等于20℃时，电流表示数I1=2mA，则当电流表的示数I2=3.6mA时，热敏电阻R的温度是多少摄氏度？
《参考答案》
一，选择题
1----5：CDCDB 6-----10：BBBAA
二，填空题
11， 、、
12，S、N、a=c>d=b
13，向右、向右
三，计算题
14，2V、、1V
15，4m/s、3m/s、0.5s
16，1：20、240：11、96kw
17，120摄氏度
图1
N
S
B
A
图2
K
A
A1
A2
B
D
C
图3
I
B
图4
B
t/s
O
12345
图5
12345
t/s
E
2E0
E0
O
-E0
-2E0
12345
t/s
E
2E0
E0
O
-E0
-2E0
E0
E
12345
t/s
2E0
O
-E0
-2E0
E0
E
12345
t/s
2E0
O
-E0
-2E0
R
L
B
F
v
B
c
d
f
e
g
h
R
F
