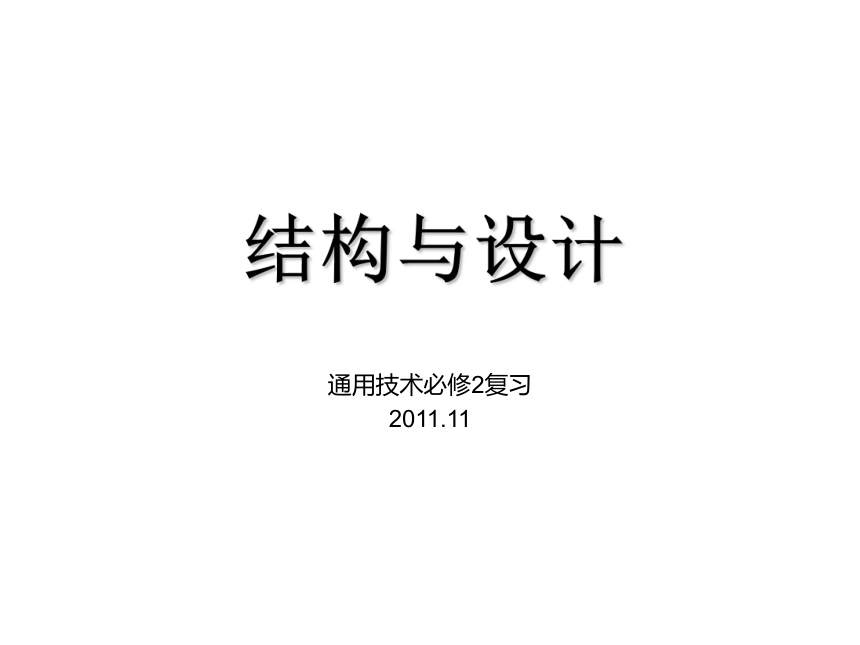

结构与设计
通用技术必修2复习
2011.11

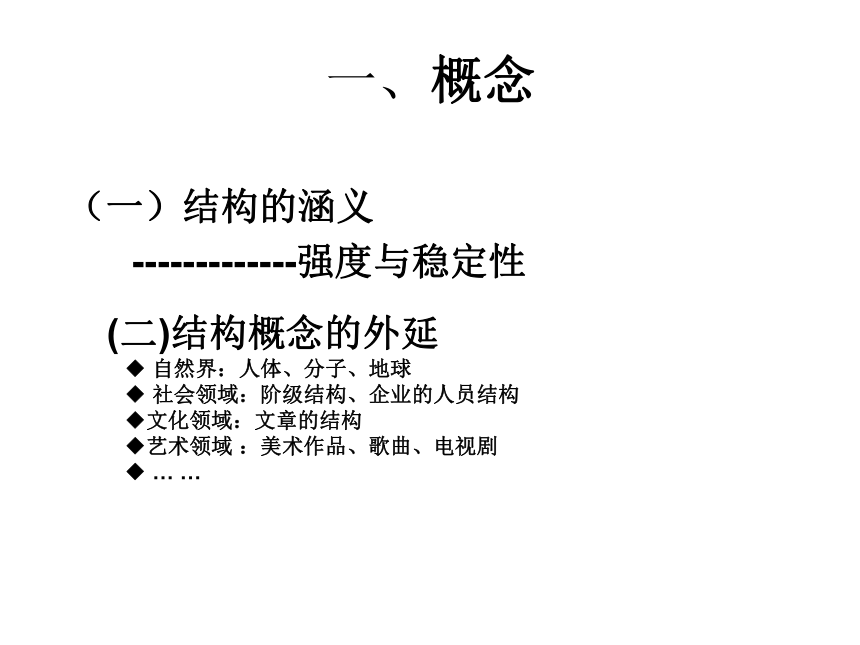

（一）结构的涵义
-------------强度与稳定性
一、概念
(二)结构概念的外延
◆ 自然界：人体、分子、地球
◆ 社会领域：阶级结构、企业的人员结构
◆文化领域：文章的结构
◆艺术领域 ：美术作品、歌曲、电视剧
◆ … …

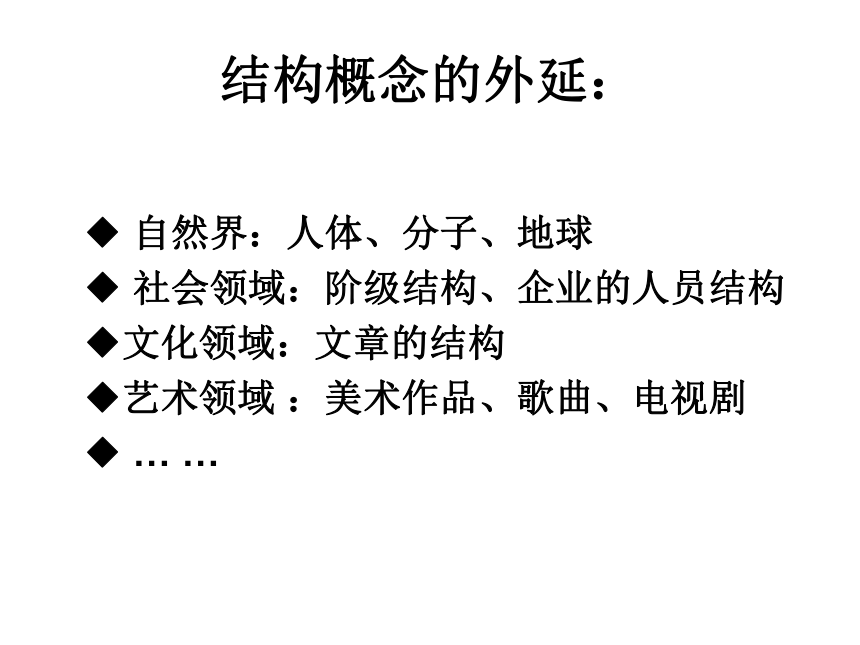

结构概念的外延：
◆ 自然界：人体、分子、地球
◆ 社会领域：阶级结构、企业的人员结构
◆文化领域：文章的结构
◆艺术领域 ：美术作品、歌曲、电视剧
◆ … …
点击高考

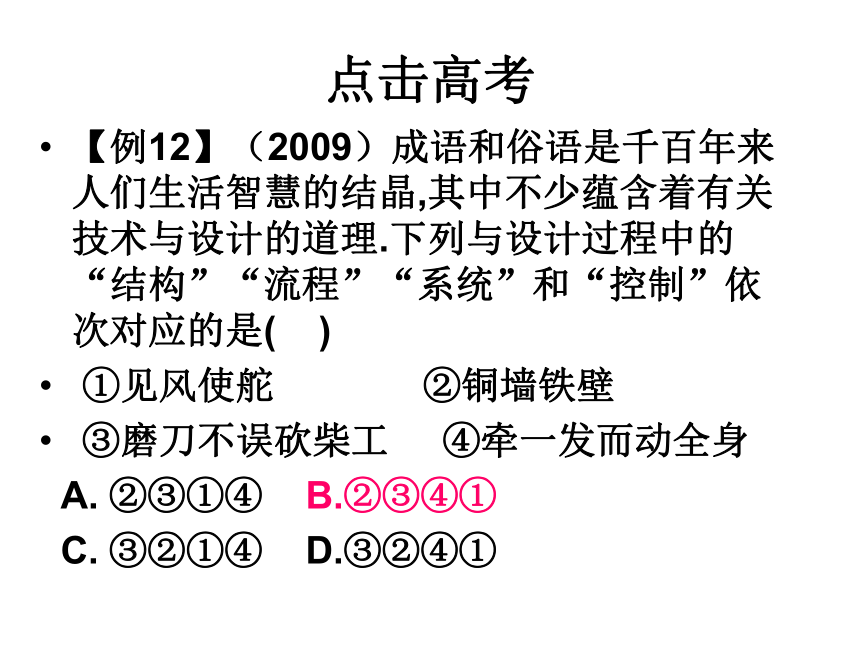

【例12】（2009）成语和俗语是千百年来人们生活智慧的结晶,其中不少蕴含着有关技术与设计的道理.下列与设计过程中的“结构”“流程”“系统”和“控制”依次对应的是( )
①见风使舵 ②铜墙铁壁
③磨刀不误砍柴工 ④牵一发而动全身
A. ②③①④ B.②③④①
C. ③②①④ D.③②④①

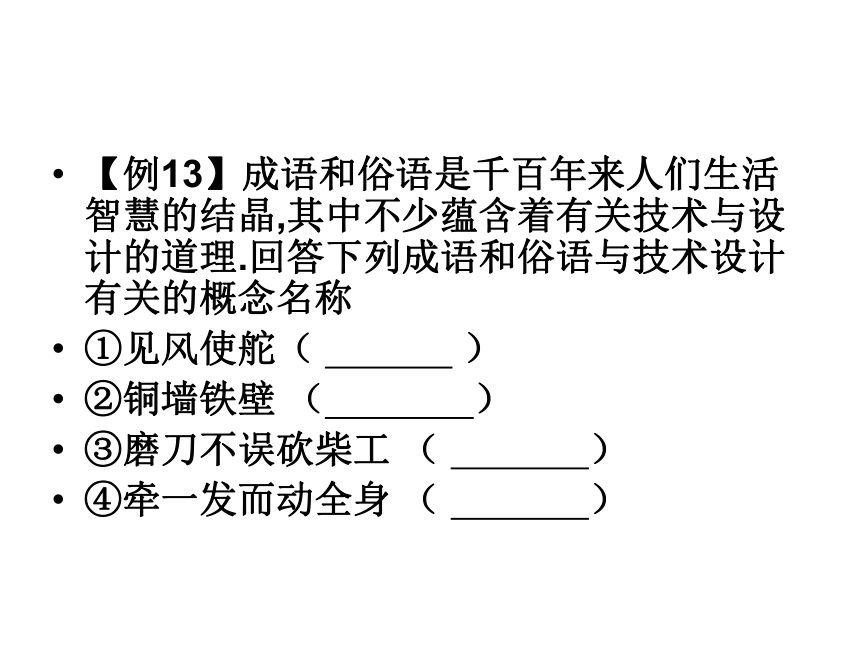

【例13】成语和俗语是千百年来人们生活智慧的结晶,其中不少蕴含着有关技术与设计的道理.回答下列成语和俗语与技术设计有关的概念名称
①见风使舵（ ）
②铜墙铁壁 （ ）
③磨刀不误砍柴工 （ ）
④牵一发而动全身 （ ）
（一）结构

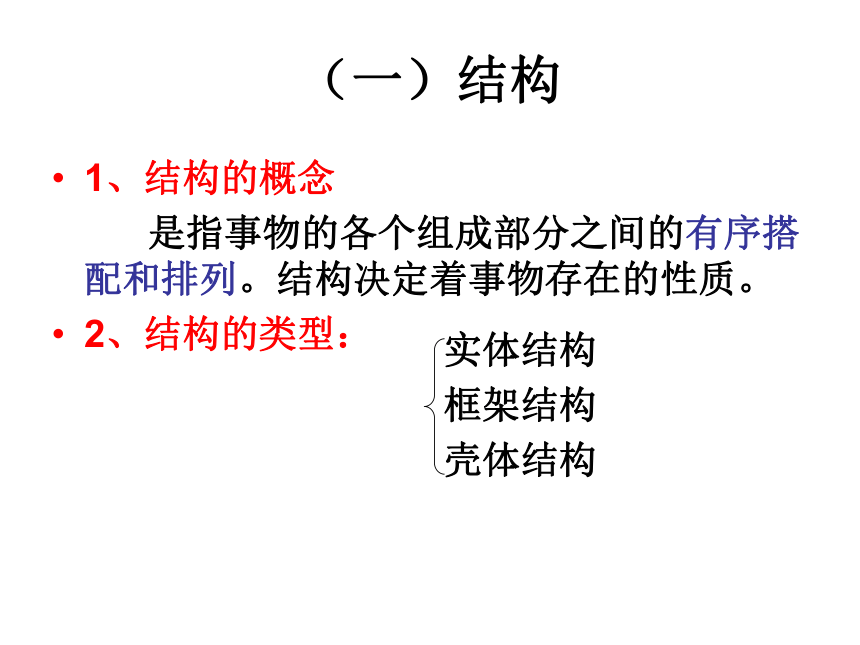

1、结构的概念
是指事物的各个组成部分之间的有序搭配和排列。结构决定着事物存在的性质。
2、结构的类型：
实体结构
框架结构
壳体结构

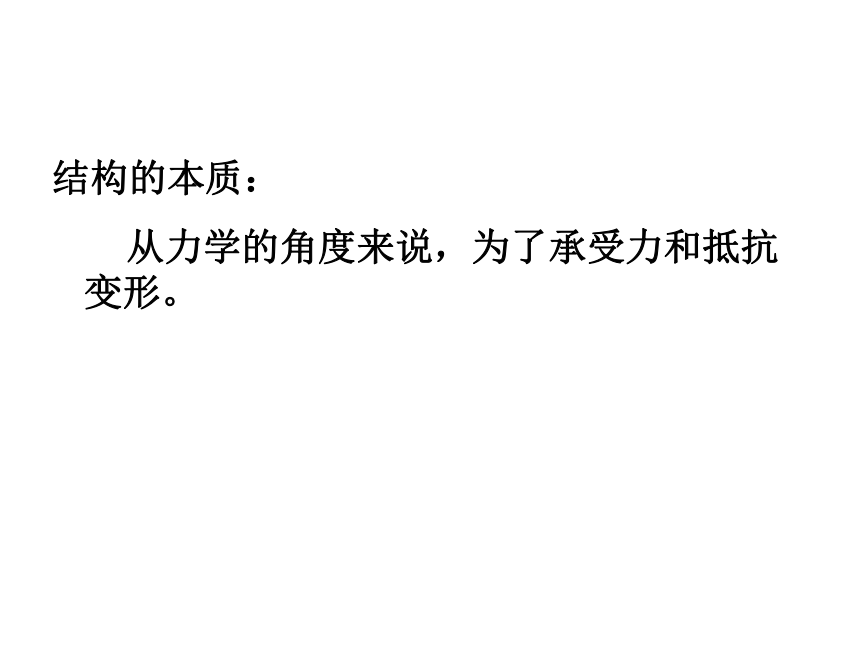

结构的本质：
从力学的角度来说，为了承受力和抵抗变形。

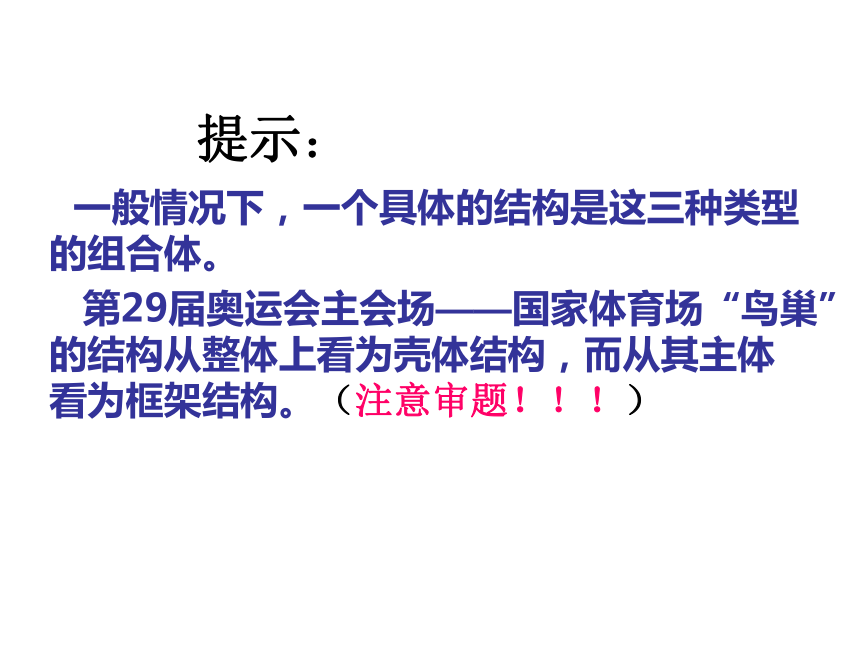

提示：
一般情况下，一个具体的结构是这三种类型的组合体。
第29届奥运会主会场——国家体育场“鸟巢”的结构从整体上看为壳体结构，而从其主体看为框架结构。（注意审题！！！）

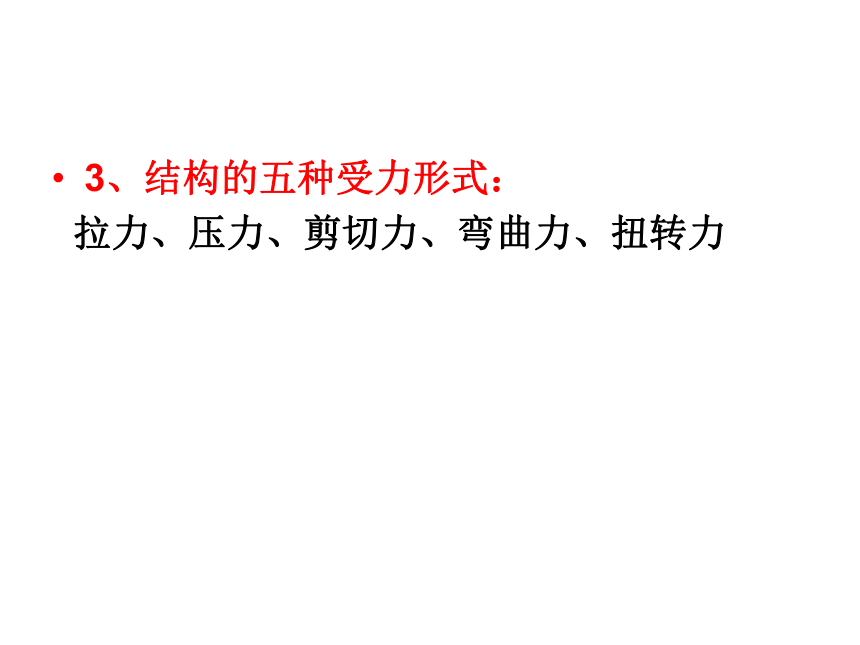

3、结构的五种受力形式：
拉力、压力、剪切力、弯曲力、扭转力
压力
趁热打铁！
拔河！
剪 切 力：两个距离很近，大小相等，方向相反，且作用于同一物体上的平行的力。
修理草坪！
弯曲力：作用于物体，使其产生弯曲的力
钓 鱼！
扭转力：反方向向物体两端均匀施力，使物体发生扭转形变的力。
拧干衣服！
常见构件的受力分析
立柱
梁
拱：
试一试
钢筋混凝土梁中混凝土主要是起着抗压的作用，而钢筋主要是起抗拉的作用，如下图，楼板和阳台的加固钢筋位置都安装正确的是( )
A
4、结构的性能：强度与稳定性
1、结构的强度
（1）定义：物体结构抵抗变形的能力。
在技术上用 应力 来衡量结构的强度。用强度的概念来评价、选择和使用结构。
如图，一直立的杆，
试计算A、B处的应力大小。
思考：
对甲、已两种木材进行抗压强度试验，相同情况下，测得应力数值分别为10N/C㎡和8.5 N/C㎡，试比较甲、乙两种木材的强度。
2、结构的稳定性
（1）概念：结构具有阻碍翻倒或移动的特性，
（2）影响稳定性的因素：
　
　
◆重心位置
◆支撑面的大小
◆结构的形状
如图所示是一款移动黑板，为了增加其稳定性，合理有效的措施是
A、支撑直杆采用折叠结构
B、加大黑板底架的质量
C、增加黑板的厚度
D、减小黑板的长度
试一试
B
三、简单结构设计
结构设计的一般步骤：
（1）明确要求，进行设计分析
（2）确定设计方案
（3）完成设计制作（绘制正规图纸，制作原型）
结构设计
功能
强度
稳定性
美观
安全
成本
个性化需求
进行结构设计应考虑的主要因素
如图所示是通用技术专用教室中用于搬运工具的推车，设计该推车时不需要考虑的因素是
A．推车的形状、尺寸
B．工具的形状、尺寸
C．工具的使用功能
D．推车的结构强度
c
四、结构的欣赏
赏析结构设计作品,可从技术与文化两个角度进行。
【例】天安门是中国象征性的建筑物，造型威严庄重，气势宏大，雄伟壮丽，是中国古代城门中杰出的代表作，下列叙述中不属于结构评价的是：
A、城楼为木结构建筑，60根红漆木
柱支撑着重檐歇山式屋顶，雄伟壮观。
B、城楼建立在巨型石砌成的须弥座
城台上，造型庄重，宏伟典雅。
C、城墙黄琉璃瓦顶，天花，斗拱，
梁枋等绘满了金龙和玺彩画，金碧辉煌。
D、城楼上所挂的毛主席画像和两侧的巨幅标语，给古老的天安门赋予了时代的意义。
D
四、结构的欣赏
赏析结构设计作品,可从技术与文化两个角度进行。
