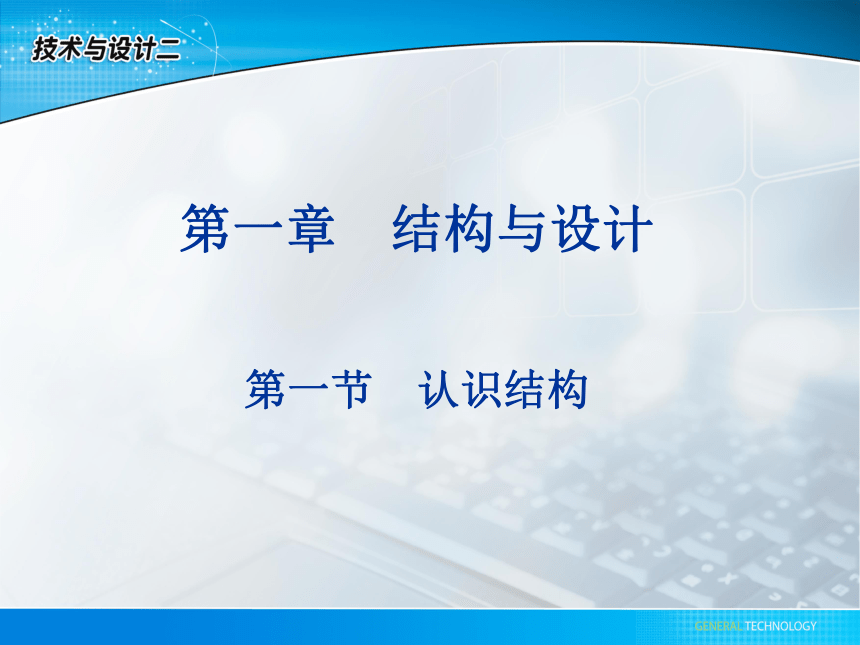

第一章 结构与设计

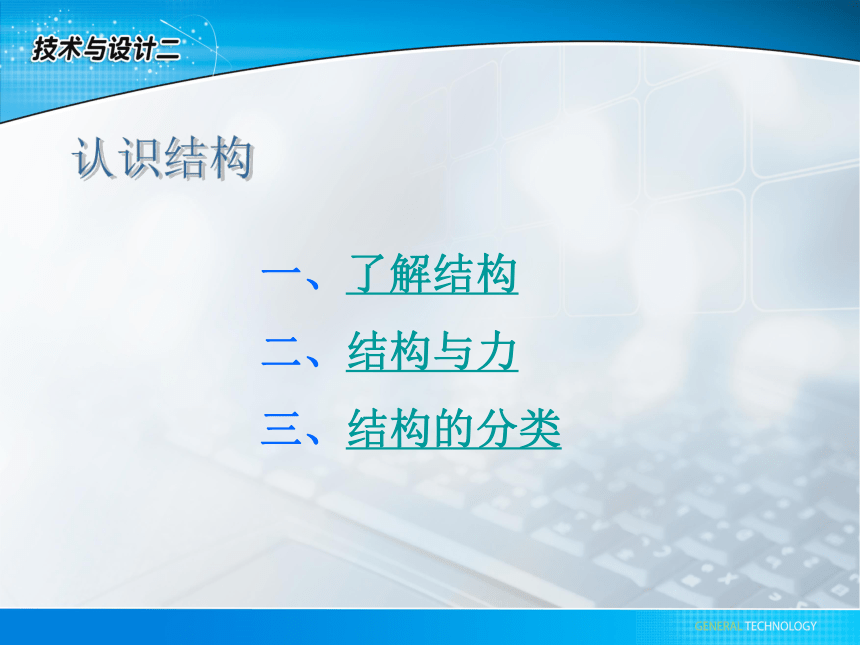

第一节 认识结构
一、了解结构
二、结构与力
三、结构的分类
结构无处不在
黄土高原
海洋贝
动物的身体
蜘蛛网

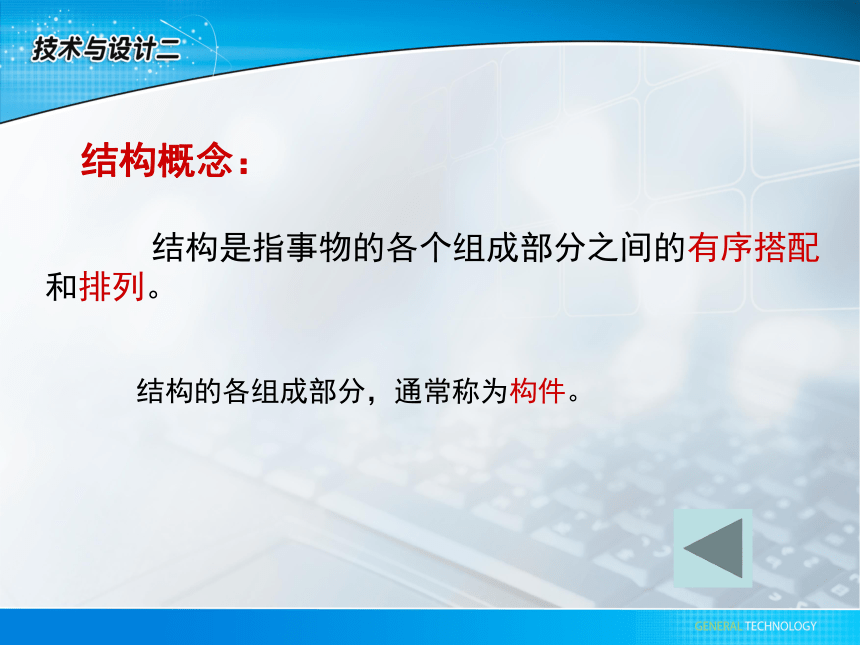

结构概念：
结构是指事物的各个组成部分之间的有序搭配和排列。
结构的各组成部分，通常称为构件。

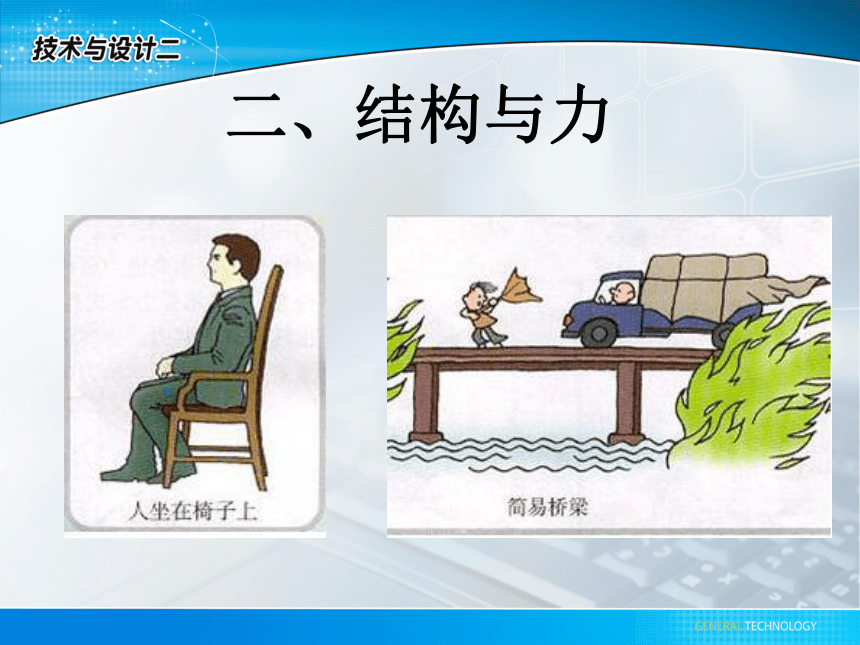

二、结构与力

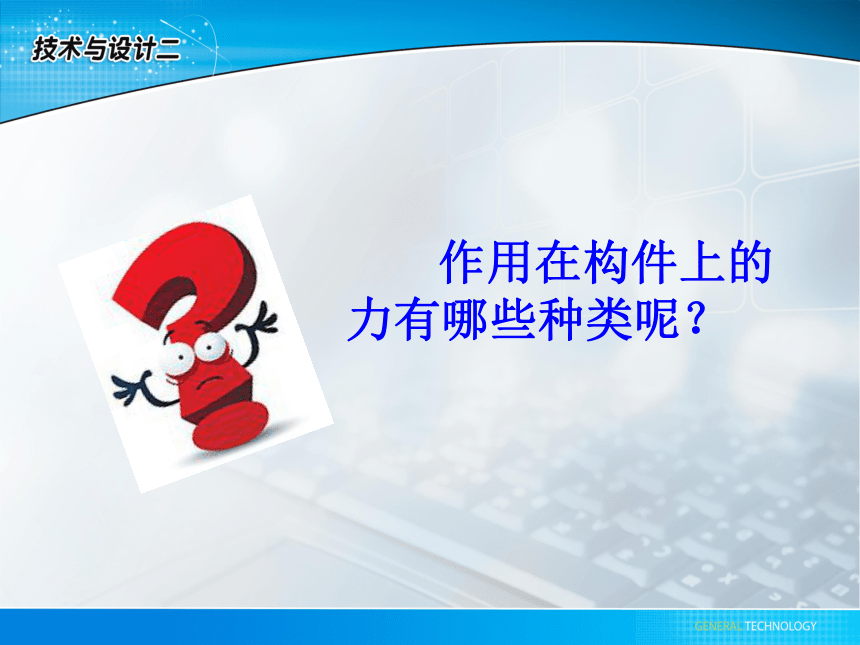

作用在构件上的力有哪些种类呢？
(1)压力：挤压物体的力。
(2) 拉力：物体所承受的拉拽力。
(3)弯曲力：作用于物体，使它产生弯曲的力
(4)扭曲力：反方向向物体两端均匀施力，使物体发生扭转形变的力。
扭曲力
　　(5)剪切力：两个距离很近，大小相等，方向相反，且作用于同一物体上的平行的力
作用在构件上力的种类:
拉力 压力 扭曲力
弯曲力 剪切力
1.拉力
2.压力
3.剪切力
4.扭转力
5.弯曲力
连线
A.作用于物体，使它产生弯曲的力
B.两个矩离很近，大小相等，方向相反，且作用于同一物体上的平行力
C.挤压物体的力
D.物体所承受的拉力
E.反方向向物体两端均匀施力，使物体发生扭转形变的力
三、结构的分类
根据物体结构形态在受力时承受和传递力的方式差别
实体结构
框架结构
壳形结构
结构
（1）实体结构
通常是指结构体本身是实心的结构。
如墙壁、柱子、实心球等等。
（2）框架结构
通常是指结构体本身由细长的构件组成，支撑空间却不充满空间。
如窗户、画框、房子的架构等等。
（3）壳形结构
壳形结构通常是指层状的结构。
如贝壳、头盔、汽车飞机的外壳等。
物体结构 实体结构 框架结构 壳体结构 组合结构 受力特点
栅栏
圆形陶瓷装饰品
冰山
高层建筑的穹顶
钢化玻璃锅盖
竹排
汽车外壳
人的头盖骨
古罗马斗兽场
√
√
√
√
√
√
√
√
√
▲
▲
▲
▲
▲
小结：
1、结构的存在（无处不在）
2、结构的受力（拉力、压力、扭曲力、弯曲力、剪切力等） ——应力
3、结构的分类（实体、框架、壳形）
