中小学教育资源及组卷应用平台

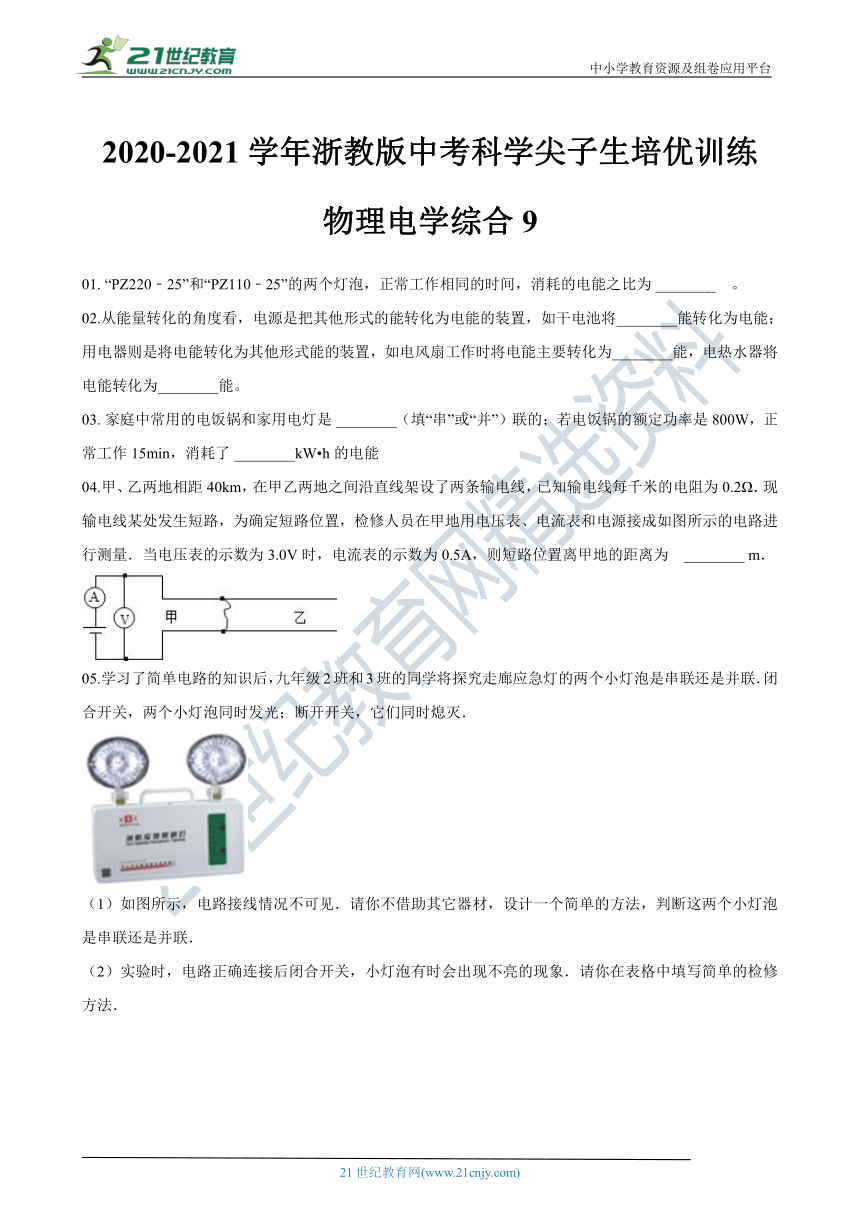

2020-2021学年浙教版中考科学尖子生培优训练
物理电学综合9
01.?“PZ220﹣25”和“PZ110﹣25”的两个灯泡，正常工作相同的时间，消耗的电能之比为?________? ?。
02.从能量转化的角度看，电_??????????????????_式的能转化为电能的装置，如干电池将________能转化为电能；用电器则是将电能转化为其他形式能的装置，如电风扇工作时将电能主要转化为________能，电热水器将电能转化为________能。
03.?家庭中常用的电饭锅和家用电灯是?________（填“串”或“并”）联的；若电饭锅的额定功率是800W，正常工作15min，消耗了?________kW?h的电能【来源：21·世纪·教育·网】
04.甲、乙两地相距4_0km?????¨???_乙两地之间沿直线架设了两条输电线，已知输电线每千米的电阻为0.2Ω．现输电线某处发生短路，为确定短路位置，检修人员在甲地用电压表、电流表和电源接成如图所示的电路进行测量．当电压表的示数为3.0V时，电流表的示数为0.5A，则短路位置离甲地的距离为 ________?m．
05.学习了简单电路的_???è??????????????_级2班和3班的同学将探究走廊应急灯的两个小灯泡是串联还是并联．闭合开关，两个小灯泡同时发光；断开开关，它们同时熄灭．www.21-cn-jy.com
（1）如图所示，电路接线情况不可见．请你不借助其它器材，设计一个简单的方法，判断这两个小灯泡是串联还是并联．21·世纪*教育网
（2）实验时，电路正确连接后闭合开关，小灯泡有时会出现不亮的现象．请你在表格中填写简单的检修方法．

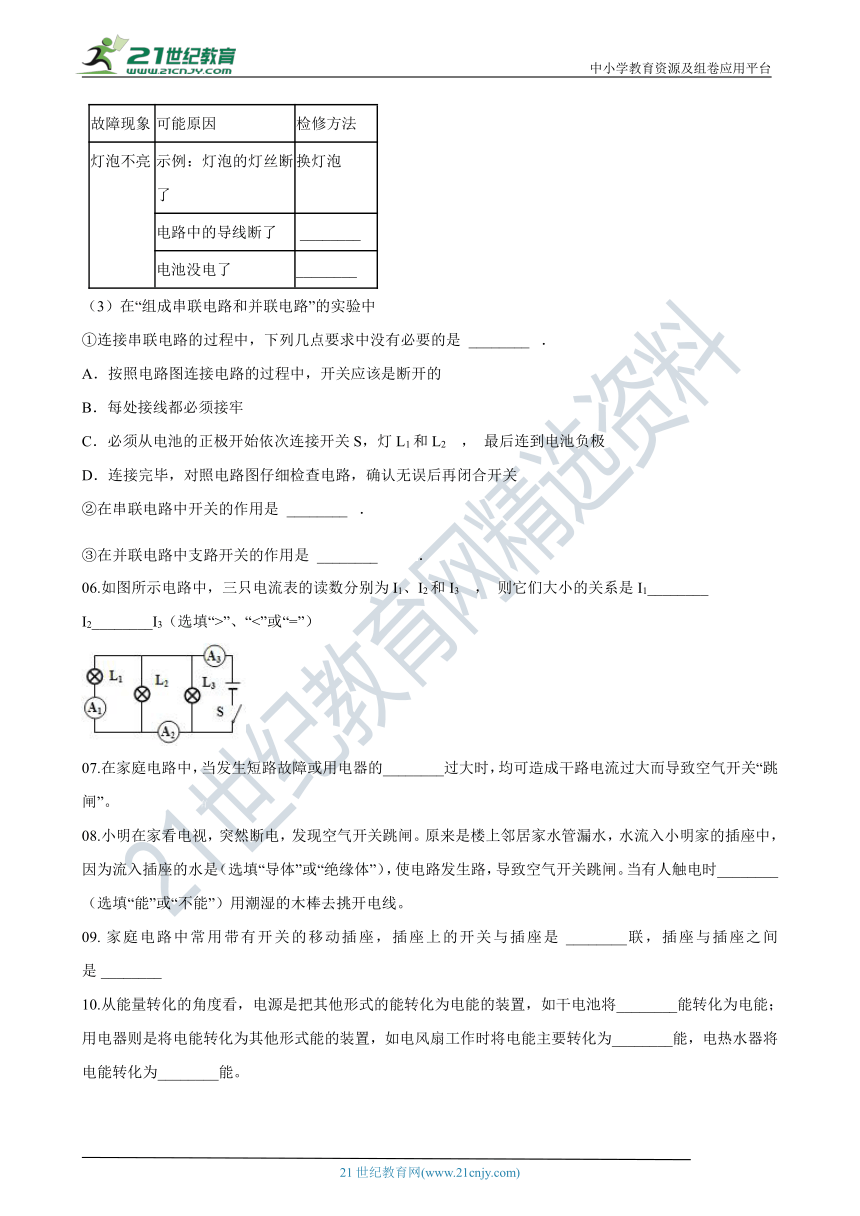

故障现象 可能原因 检修方法
灯泡不亮 示例：灯泡的灯丝断了 换灯泡
电路中的导线断了 ?________
电池没电了 ________
（3）在“组成串联电路和并联电路”的实验中
①连接串联电路的过程中，下列几点要求中没有必要的是??________? ．
A．按照电路图连接电路的过程中，开关应该是断开的
B．每处接线都必须接牢
C．必须从电池的正极开始依次连接开关S，灯L1和L2 ， 最后连到电池负极
D．连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关
②在串联电路中开关的作用是??________? ．
③在并联电路中支路开关的作用是??________? ．
06.如图所示电路中，三只电流表的读数分别为I1、I2和I3 ， 则它们大小的关系是I1________
I2________I3（选填“>”、“<”或“=”）
07.在家庭电路中，当发生短路故障或用电器的________过大时，均可造成干路电流过大而导致空气开关“跳闸”。21世纪教育网版权所有
08.小明在家看电视_??????????????????_发现空气开关跳闸。原来是楼上邻居家水管漏水，水流入小明家的插座中，因为流入插座的水是（选填“导体”或“绝缘体”），使电路发生路，导致空气开关跳闸。当有人触电时________（选填“能”或“不能”）用潮湿的木棒去挑开电线。21教育网
09.?家庭电路中常用带有开关的移动插座，插座上的开关与插座是?________联，插座与插座之间是?________21cnjy.com
10.从能量转化的角度看，电_??????????????????_式的能转化为电能的装置，如干电池将________能转化为电能；用电器则是将电能转化为其他形式能的装置，如电风扇工作时将电能主要转化为________能，电热水器将电能转化为________能。
21·cn·jy·com
三、解答题（共5题；共52分）

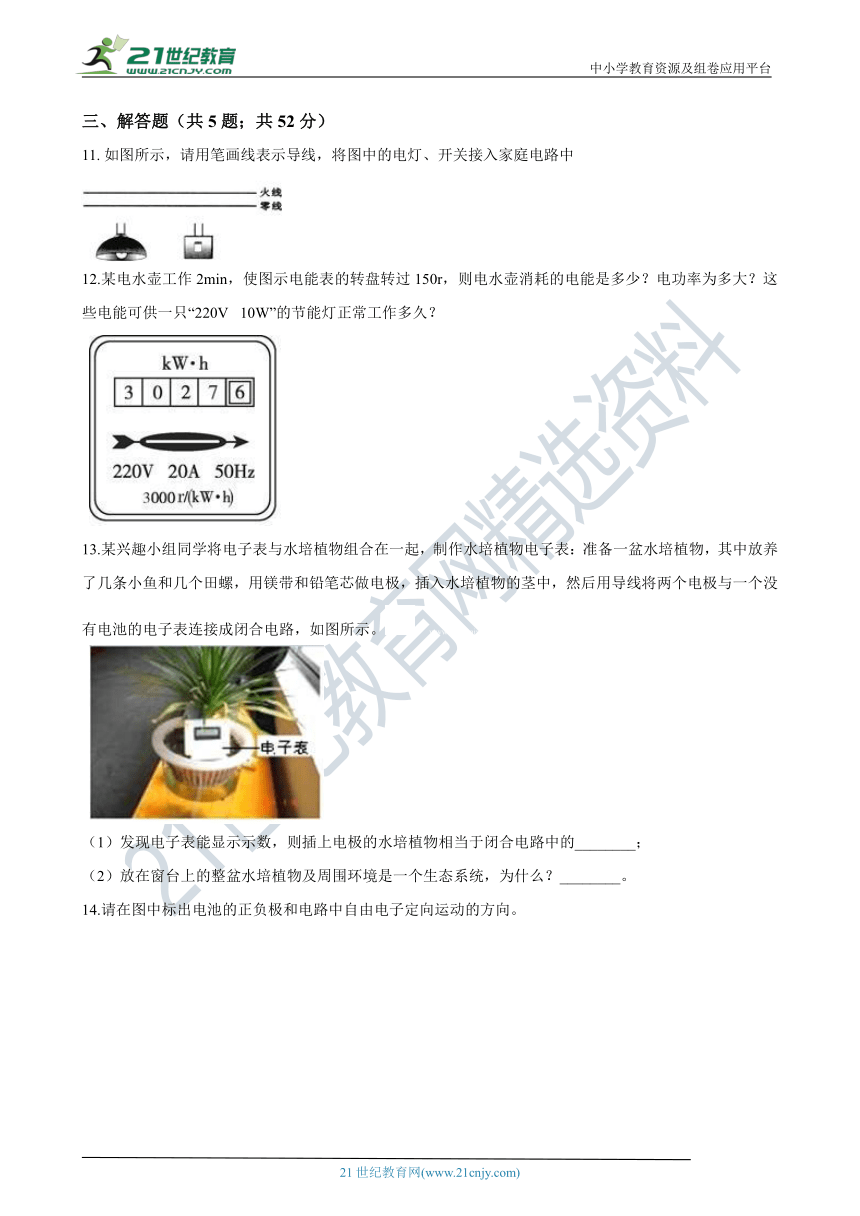

11.?如图所示，请用笔画线表示导线，将图中的电灯、开关接入家庭电路中
12.某电水壶工作2min，使_????¤????è??è?¨???_转盘转过150r，则电水壶消耗的电能是多少？电功率为多大？这些电能可供一只“220V? 10W”的节能灯正常工作多久？ 2·1·c·n·j·y
13.某兴趣小组同学将电子表与水培植物组合在一起，制作水培植物电子表：准备一盆水培植物，其中放养了几条小鱼和几个田螺，用镁带和铅笔芯做电极，插入水培植物的茎中，然后用导线将两个电极与一个没有电池的电子表连接成闭合电路，如图所示。 www-2-1-cnjy-com
（1）发现电子表能显示示数，则插上电极的水培植物相当于闭合电路中的________；
（2）放在窗台上的整盆水培植物及周围环境是一个生态系统，为什么？________。

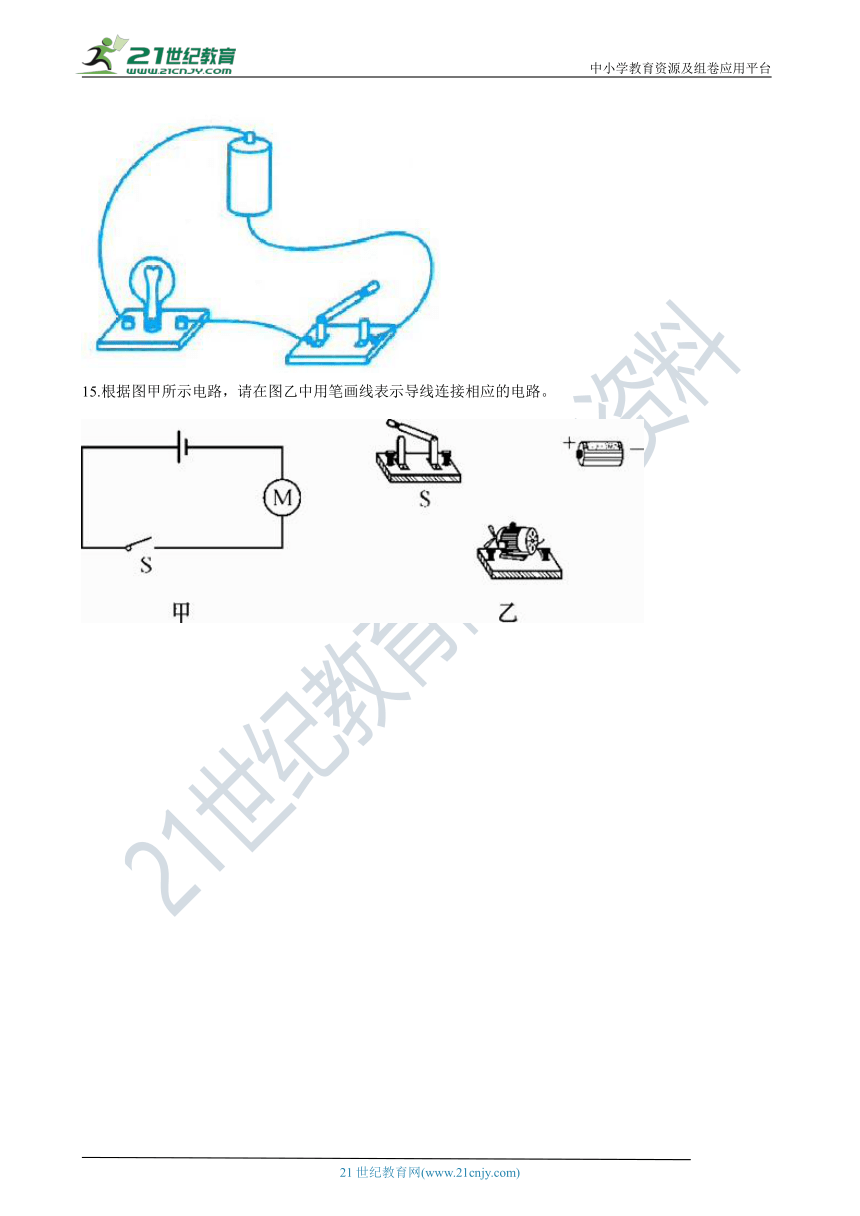

14.请在图中标出电池的正负极和电路中自由电子定向运动的方向。
15.根据图甲所示电路，请在图乙中用笔画线表示导线连接相应的电路。
参考答案
01. 1:1
02. 化学；机械；内
03. 并；0.2
04. 15000
05. （1）拧下一个灯泡，若另一个灯还亮，则这两个灯是并联，若不亮，则是串联
（2）换导线；换电池
（3）C；控制所有用电器；控制所在支路的用电器
06. <；<
07. 总功率
08. 导体短不能
09. 串；并
10. 化学；机械；内
三、解答题
11. 解：
?
12. 转过_150r???è??_的电能W＝ kW·h/r×150r＝0.05kW·h；电功率P＝ ＝1.5kW；由P＝ 得，这些电能可供一只“220V10W”的节能灯正常工作时间t＝ ＝5h。
13. （1）电池（或_?????????
???2_）水培植物中有生产者绿色植物，也有消费者鱼和田螺，还有分解者微生物；同时在周围环境中还有水、空气和阳光等非生物的物质和能量，它们构成统一的整体，所以是一个生态系统。
14.
15. 解：如图所示：
_21?????????è?????(www.21cnjy.com)_
