中小学教育资源及组卷应用平台

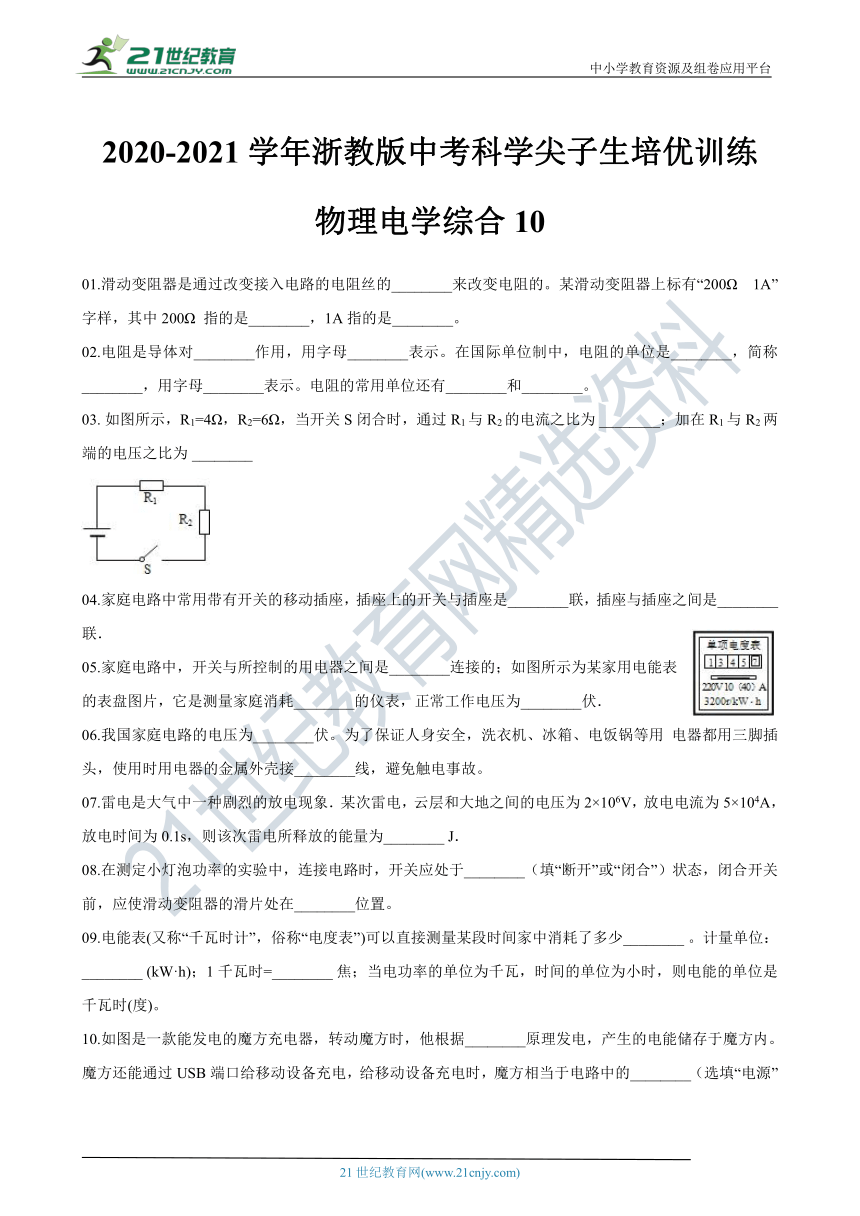

2020-2021学年浙教版中考科学尖子生培优训练
物理电学综合10
01.滑动变阻器是通过改变接入_???è·???????é?????_的________来改变电阻的。某滑动变阻器上标有“200Ω 1A”字样，其中200Ω 指的是________，1A指的是________。 21教育网
02.电阻是导体对_________?????¨_，用字母________表示。在国际单位制中，电阻的单位是________，简称________，用字母________表示。电阻的常用单位还有________和________。
03.?如图所示，R1_=4?????R2_=6Ω，当开关S闭合时，通过R1与R2的电流之比为?________；加在R1与R2两端的电压之比为?________21cnjy.com
04.家庭电路中常用带有开关的移动插座，插座上的开关与插座是________联，插座与插座之间是________联．21·cn·jy·com
05.家庭电路中，开关_????????§????????¨_电器之间是________连接的；如图所示为某家用电能表的表盘图片，它是测量家庭消耗________的仪表，正常工作电压为________伏．www.21-cn-jy.com
06.我国家庭电路的_?????????_________伏。为了保证人身安全，洗衣机、冰箱、电饭锅等用 电器都用三脚插头，使用时用电器的金属外壳接________线，避免触电事故。 2·1·c·n·j·y
07.雷电是大气中一种剧烈的_????????°è±???????_次雷电，云层和大地之间的电压为2×106V，放电电流为5×104A，放电时间为0.1s，则该次雷电所释放的能量为________?J．【来源：21·世纪·教育·网】
08.在测定小灯泡功率的实_é????????è????????_路时，开关应处于________（填“断开”或“闭合”）状态，闭合开关前，应使滑动变阻器的滑片处在________位置。21·世纪*教育网
09.电能表(又称_????????????è?????_，俗称“电度表”)可以直接测量某段时间家中消耗了多少________?。计量单位：________?(kW·h)；1千瓦时=________?焦；当电功率的单位为千瓦，时间的单位为小时，则电能的单位是千瓦时(度)。www-2-1-cnjy-com

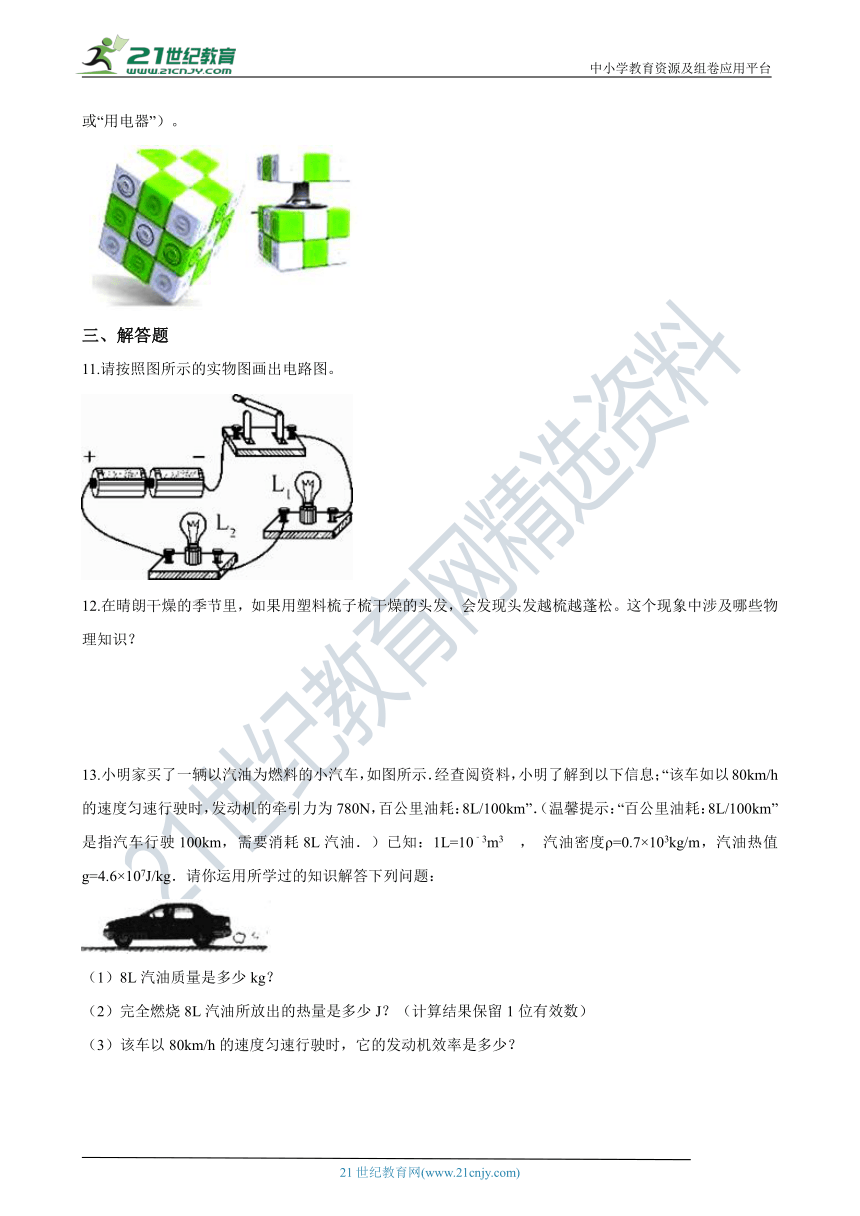

10.如图是一款能发电的_é?????????????¨???_转动魔方时，他根据________原理发电，产生的电能储存于魔方内。魔方还能通过USB端口给移动设备充电，给移动设备充电时，魔方相当于电路中的________（选填“电源”或“用电器”）。 2-1-c-n-j-y
三、解答题
11.请按照图所示的实物图画出电路图。
12.在晴朗干燥的季节里，如果用塑料梳子梳干燥的头发，会发现头发越梳越蓬松。这个现象中涉及哪些物理知识？21*cnjy*com
13.小明家买了一辆以汽油为燃料_????°??±?è????????_图所示．经查阅资料，小明了解到以下信息；“该车如以80km/h的速度匀速行驶时，发动机的牵引力为780N，百公里油耗：8L/100km”．（温馨提示：“百公里油耗：8L/100km”是指汽车行驶100km，需要消耗8L汽油．）已知：1L=10﹣3m3 ， 汽油密度ρ=0.7×103kg/m，汽油热值g=4.6×107J/kg．请你运用所学过的知识解答下列问题：【来源：21cnj*y.co*m】
（1）8L汽油质量是多少kg？
（2）完全燃烧8L汽油所放出的热量是多少J？（计算结果保留1位有效数）
（3）该车以80km/h的速度匀速行驶时，它的发动机效率是多少？

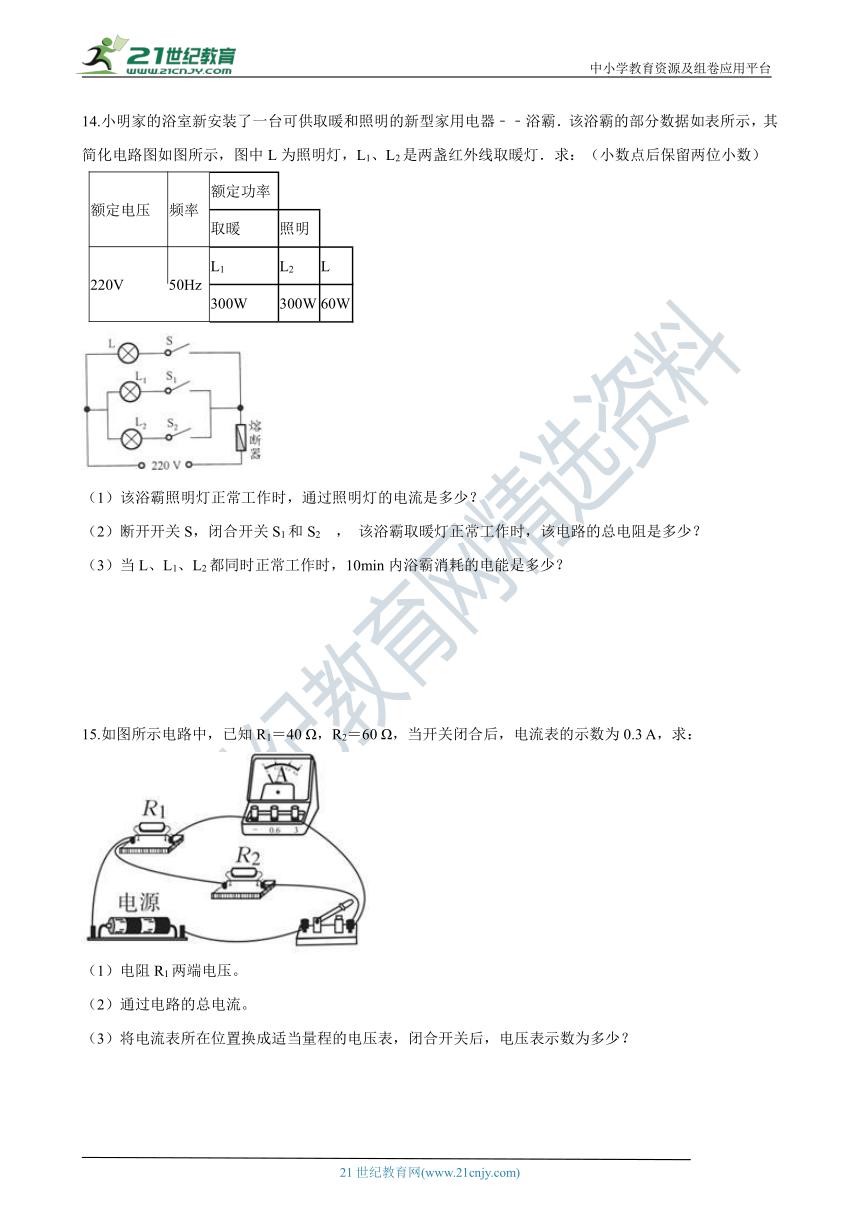

14.小明家的浴室新_???è??????????°???_供取暖和照明的新型家用电器﹣﹣浴霸．该浴霸的部分数据如表所示，其简化电路图如图所示，图中L为照明灯，L1、L2是两盏红外线取暖灯．求：（小数点后保留两位小数）
额定电压 频率 额定功率
取暖 照明
220V 50Hz L1 L2 L
300W 300W 60W
（1）该浴霸照明灯正常工作时，通过照明灯的电流是多少？
（2）断开开关S，闭合开关S1和S2 ， 该浴霸取暖灯正常工作时，该电路的总电阻是多少？
（3）当L、L1、L2都同时正常工作时，10min内浴霸消耗的电能是多少？
15.如图所示电路中，已知R1＝40 Ω，R2＝60 Ω，当开关闭合后，电流表的示数为0.3 A，求：
（1）电阻R1两端电压。
（2）通过电路的总电流。
（3）将电流表所在位置换成适当量程的电压表，闭合开关后，电压表示数为多少？

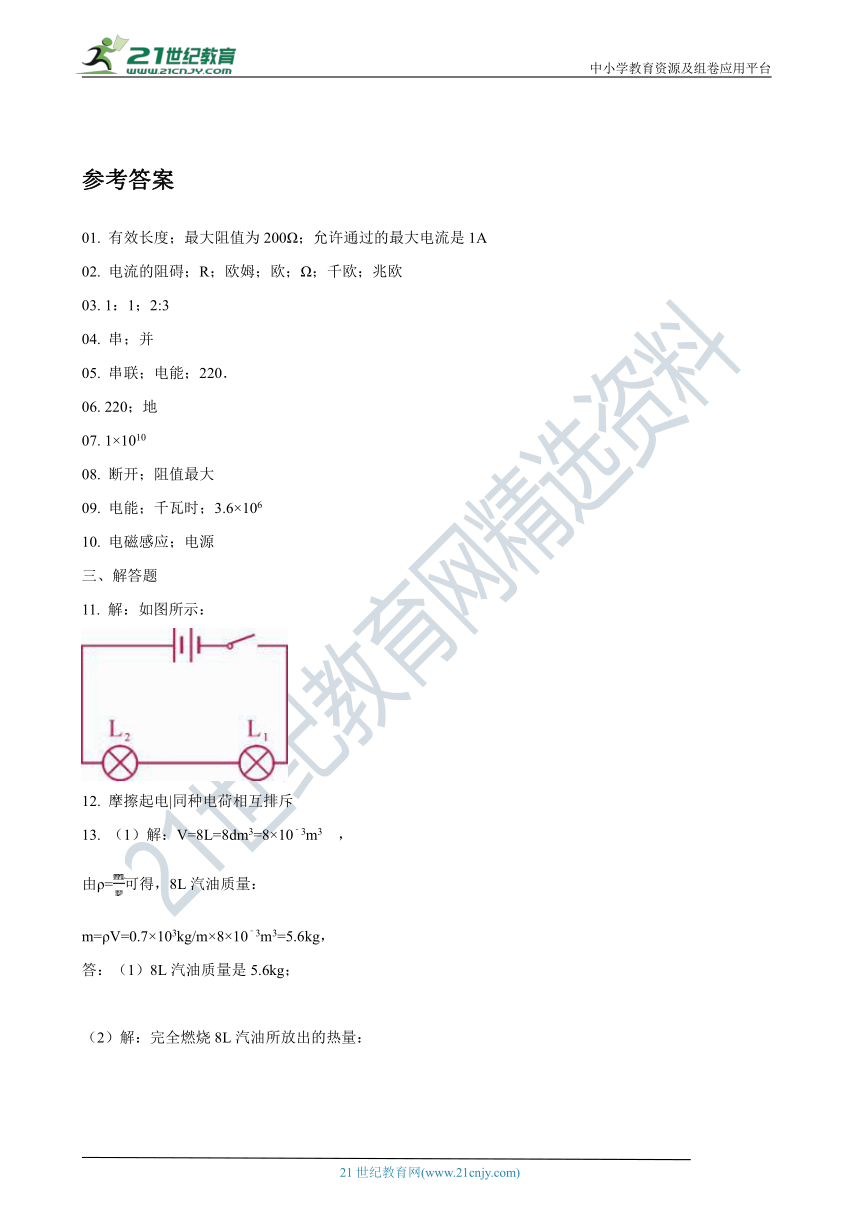

参考答案
01. 有效长度；最大阻值为200Ω；允许通过的最大电流是1A
02. 电流的阻碍；R；欧姆；欧；Ω；千欧；兆欧
03. 1：1；2:3
04. 串；并
05. 串联；电能；220．
06. 220；地
07. 1×1010
08. 断开；阻值最大
09. 电能；千瓦时；3.6×106
10. 电磁感应；电源
三、解答题
11. 解：如图所示：
12. 摩擦起电|同种电荷相互排斥
13. （1）解：V=8L=8dm3=8×10﹣3m3 ，
由ρ=可得，8L汽油质量：
m=ρV=0.7×103kg/m×8×10﹣3m3=5.6kg，
答：（1）8L汽油质量是5.6kg；
（2）解：完全燃烧8L汽油所放出的热量：
Q=mq=5.6kg×4.6×107J/kg≈2.6×108J，
答：完全燃烧8L汽油所放出的热量是2.6×108J；
（3）解：设小汽车匀速行驶100km，则牵引力做功：
W=Fs=780N×105m=J，
它的发动机效率：
η=×100%=×100%≈30%
答：它的发动机效率是30%．
14. （1）解：照明灯正常工作，
P1=P额=60W，U1=U额=220V，
I1==≈0.27A；
答：照明灯正常工作时，通过的电流是0.27A；
（2）解：取暖灯正常工作，
P2=P3=P额=300W，U2=U额=220V，
R1=R2==≈161Ω；
则总电阻R总=R1=80.5Ω
答：该浴霸取暖灯正常工作时，该电路的总电阻是80.5Ω；
（3）解：L、L1和L2正常工作，
P=P1+P2+P3=300W+300W+60W=660W，
由P=可得，W=Pt=0.66kW×h=0.11kW?h．
答：10min内浴霸消耗的电能是0.11kW?h．
15._???1???è§?_：电阻R1两端电压U1＝I1R1＝0.3 A×40 Ω＝12 V。
（2）解：通过电路的总电流I＝I1＋I2＝I1＋ ＝I1＋ ＝0.3 A＋ ＝0.5 A。
（3）解：电压表示数U＝U1＝U2＝12 V。 21世纪教育网版权所有
