中小学教育资源及组卷应用平台

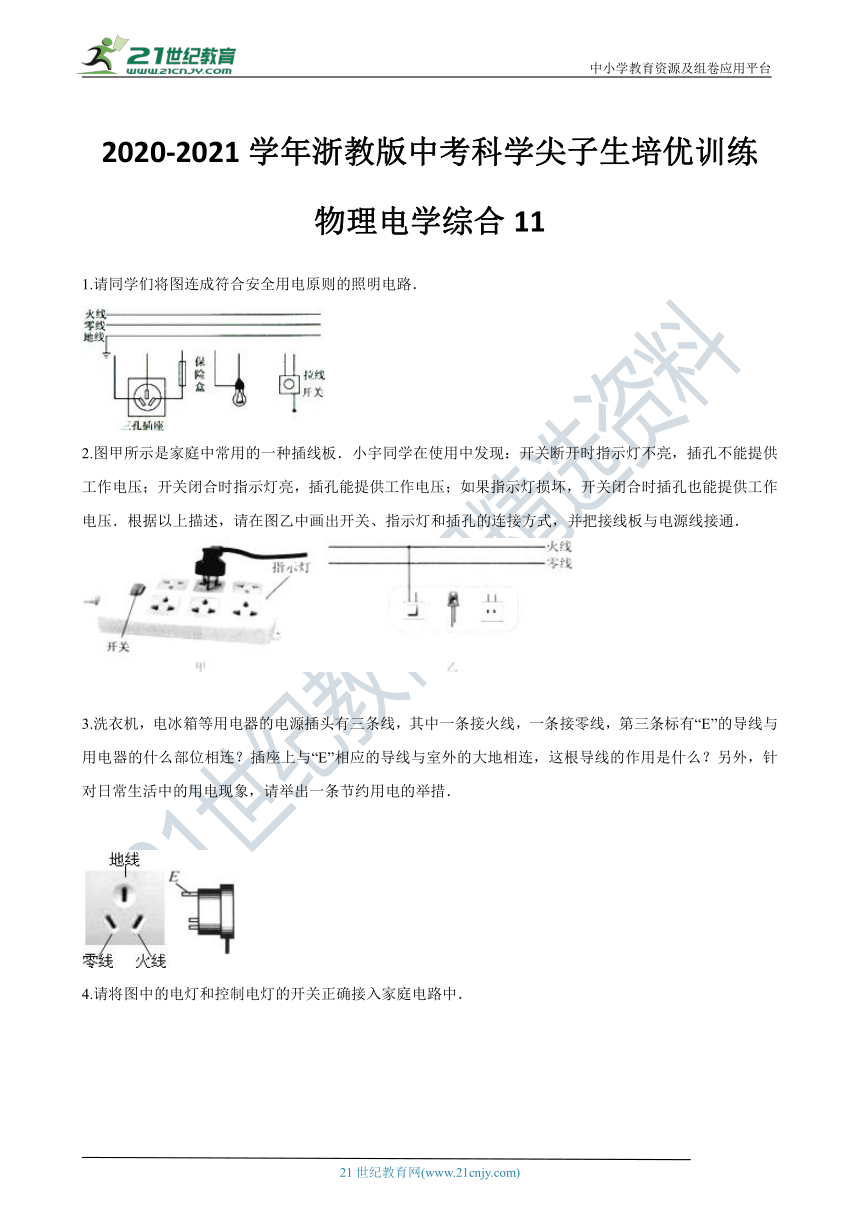

2020-2021学年浙教版中考科学尖子生培优训练
物理电学综合11
1.请同学们将图连成符合安全用电原则的照明电路．
2.图甲所示是家_???????????¨??????_种插线板．小宇同学在使用中发现：开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压．根据以上描述，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通．
3.洗衣机，电冰箱等用_?????¨????????????_头有三条线，其中一条接火线，一条接零线，第三条标有“E”的导线与用电器的什么部位相连？插座上与“E”相应的导线与室外的大地相连，这根导线的作用是什么？另外，针对日常生活中的用电现象，请举出一条节约用电的举措．21·cn·jy·com
4.请将图中的电灯和控制电灯的开关正确接入家庭电路中．
5.如图所示的电路中，电源电压U=6V电阻R1=6Ω，电阻R2=4Ω，求：
?
（1）只闭合S2 ， 通电10s的时间内电流通过R2产生的电热是多少？
（2）当三个开关处于何种状态时，整个电路消耗的电功率最大？此时的最大电功率为多少？
6如图所示的电路中，电源电压U=3V，R1=2ΩM闭合开关后，电流表读数为0.5A，求：
?
（1）R1在1min内产生的热量；
（2）R2的阻值．
7.有一个电动机接在电压为6V不变的电源上，用手捏住电动机不让它转动，电流为3A，松手后电动机稳定转动，电流为0.3A．求：2·1·c·n·j·y
（1）电动机转动时，每分钟线圈产生的热量；
（2）电动机转动时的机械功率．
8小菲冬天取暖时发现：电暖器的电热丝热得发红，而与电热丝相连的导线却不怎么热．

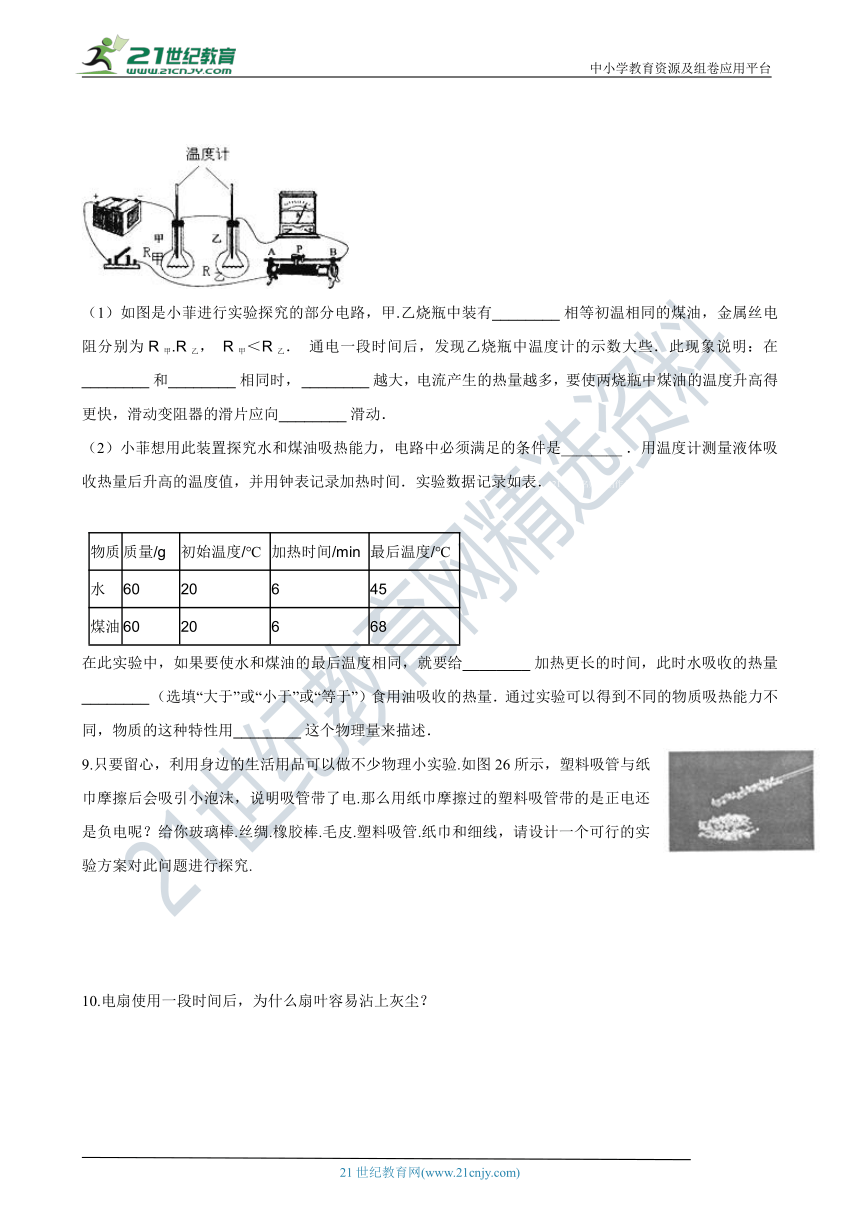

（1）如图是小菲进行实验探究的_é?¨??????è·???????_.乙烧瓶中装有________?相等初温相同的煤油，金属丝电阻分别为R甲.R乙， R甲＜R乙． 通电一段时间后，发现乙烧瓶中温度计的示数大些．此现象说明：在________?和________?相同时，?________?越大，电流产生的热量越多，要使两烧瓶中煤油的温度升高得更快，滑动变阻器的滑片应向________?滑动．【来源：21cnj*y.co*m】
（2）小菲想用此装置_???????°??????¤???_吸热能力，电路中必须满足的条件是________?．用温度计测量液体吸收热量后升高的温度值，并用钟表记录加热时间．实验数据记录如表．21教育名师原创作品
物质 质量/g 初始温度/℃ 加热时间/min 最后温度/℃
水 60 20 6 45
煤油 60 20 6 68
在此实验中，如果要使水_?????¤????????????_温度相同，就要给________?加热更长的时间，此时水吸收的热量________?（选填“大于”或“小于”或“等于”）食用油吸收的热量．通过实验可以得到不同的物质吸热能力不同，物质的这种特性用________?这个物理量来描述．21世纪教育网版权所有
9.只要留心，利用身边的生活用品_?????????????°????_理小实验.如图26所示，塑料吸管与纸巾摩擦后会吸引小泡沫，说明吸管带了电.那么用纸巾摩擦过的塑料吸管带的是正电还是负电呢？给你玻璃棒.丝绸.橡胶棒.毛皮.塑料吸管.纸巾和细线，请设计一个可行的实验方案对此问题进行探究.【版权所有：21教育】
10.电扇使用一段时间后，为什么扇叶容易沾上灰尘？

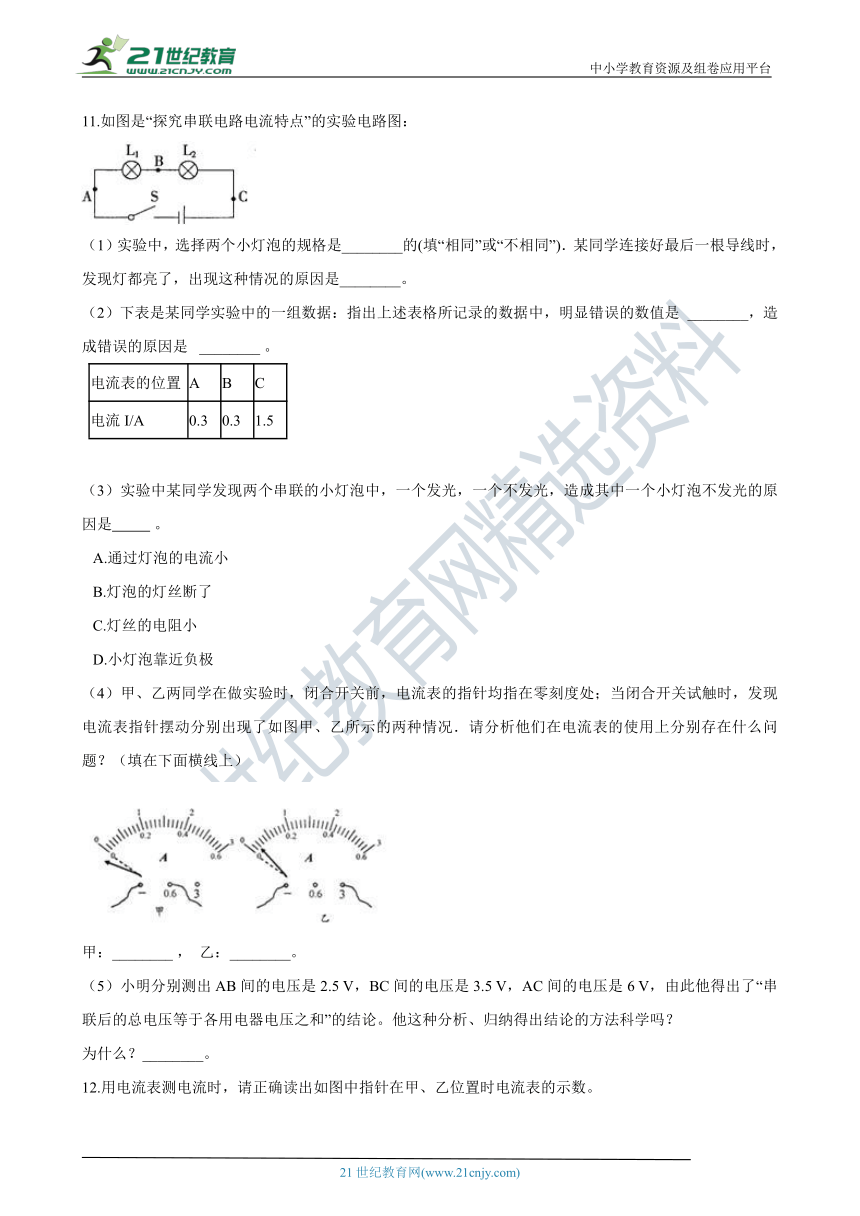

11.如图是“探究串联电路电流特点”的实验电路图：
（1）实验中，选择两个小灯_??????è§???????_________的(填“相同”或“不相同”)．某同学连接好最后一根导线时，发现灯都亮了，出现这种情况的原因是________。
（2）下表是_????????????é?????_的一组数据：指出上述表格所记录的数据中，明显错误的数值是 ________，造成错误的原因是? ________?。
电流表的位置 A B C
电流I/A 0.3 0.3 1.5
（3）实验中某同学发现两个串联的小灯泡中，一个发光，一个不发光，造成其中一个小灯泡不发光的原因是???????? ?。2-1-c-n-j-y
A.通过灯泡的电流小
B.灯泡的灯丝断了
C.灯丝的电阻小
D.小灯泡靠近负极
（4）甲、乙两同学在做实验时，闭_??????????????????_流表的指针均指在零刻度处；当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况．请分析他们在电流表的使用上分别存在什么问题？（填在下面横线上）
甲：________?， 乙：________。
（5）小明分别测出AB间的_?????????2.5_ V，BC间的电压是3.5 V，AC间的电压是6 V，由此他得出了“串联后的总电压等于各用电器电压之和”的结论。他这种分析、归纳得出结论的方法科学吗？
为什么？________。

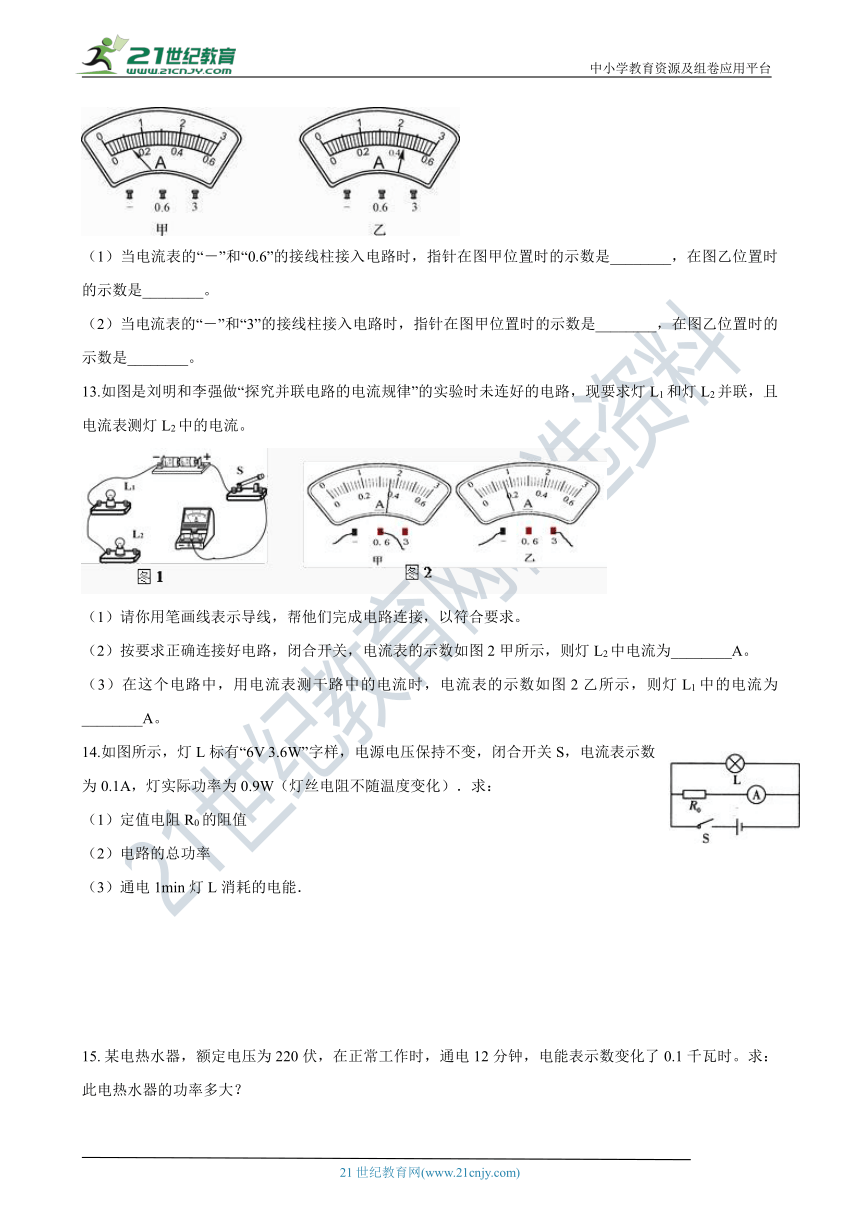

12.用电流表测电流时，请正确读出如图中指针在甲、乙位置时电流表的示数。
（1）当电流表的_???????????????0_.6”的接线柱接入电路时，指针在图甲位置时的示数是________，在图乙位置时的示数是________。 21cnjy.com
（2）当电流表的“－”和“3”的接线柱接入电路时，指针在图甲位置时的示数是________，在图乙位置时的示数是________。
13.如图是刘明和李强做“探究并联电路的电流规律”的实验时未连好的电路，现要求灯L1和灯L2并联，且电流表测灯L2中的电流。
（1）请你用笔画线表示导线，帮他们完成电路连接，以符合要求。
（2）按要求正确连接好电路，闭合开关，电流表的示数如图2甲所示，则灯L2中电流为________A。
（3）在这个电路中，用电流表测干路中的电流时，电流表的示数如图2乙所示，则灯L1中的电流为________A。
14.如图所示，灯L标有“_6V_3.6_W”字样，电源电压保持不变，闭合开关S，电流表示数为0.1A，灯实际功率为0.9W（灯丝电阻不随温度变化）．求：
（1）定值电阻R0的阻值
（2）电路的总功率
（3）通电1min灯L消耗的电能．
某电热水器，额定电压为220伏，在正常工作时，通电12分钟，电能表示数变化了0.1千瓦时。求：此电热水器的功率多大？
16.m某兴趣小_?????¨è??è????????_安法测电阻”实验时，设计了如图甲所示的原理图，实验中提供的器材有：电压为6V的蓄电池、电流表（0﹣0.6/0﹣3A）、电压表（0﹣3V、0﹣15V）、滑动变阻器（50Ω、1.5V）D的小灯泡（正常发光时电阻约5Ω）开关一个，导线若干
（1）（1）实验中电流表应选择________?的量程，电压表应选择 ________? 的量程，闭合开关前，滑动变阻器应调到________?（选择“a”或“b”）端．
（2）（2）闭合开_?????????é??è?????_变滑动变阻器的阻值，测得如图乙所示的六组数据，根据实验数据描绘出如图丙所示的U﹣I图象，由于数据记录失误，第三次操作中电流没有记录，通过U﹣I图象估测该数据可能为 ________? A（小数点后保留两位）．通过此图象可发现小灯泡的阻值随着电压增大而________（选填“增大”或“不变”）．
?试验次数 ?1 ?2 ?3 ?4 ?5 ?6
?电压U/V ?0.3 ?0.7 ?1.0 ?1.5 ?2.0 ?2.5
?电流I/A ?0.19 ?0.30
?0.41 ?0.44 ?0.48
（3）（3）_è???°?è??????°????_泡与阻值为10Ω的定值电阻串联接在电压为3V的电源两端，则这个小灯泡的实际功率为 ________?W（小数点后保留三位）．21教育网
17.小明用如图甲所示的电路来测量一个标有“2.5V”字样的小灯泡的电功率．
（1）本实验电源由两节新干电池提供，一节新的干电池两端电压大约是________? V．
（2）在闭合开关前，变阻器的滑片应放在变阻器 ________? 端（选填“A”或“B”）?
（3）闭合开关，调整变阻_??¨??????????°????_泡始终不发光，小明用另一个电压表分别测量电路中A与C、A与D、C与E、D与E间的电压，发现：UAC=UDE=0，UAD=UCE≠O，则电路中故障是________?．
（4）排除故障后，闭合开关，小灯泡发光，此时通过小灯泡电流的方向是 ________? （选填“C→D”或“D→C”）．www.21-cn-jy.com
（5）实验中，当电压表的示数如_??????????¤??????¤_时小灯泡两端的电压是 ________? V，为了能测出小灯泡正常发光时的功率，应将变阻器的滑片往变阻器 ________? （选填“A”或“B”）端移动，使电压表的示数为2.5V．
（6）当小灯泡正常_??????????????????_表示数如图丙所示，此时通过小灯泡的电流是 ________? A，小灯泡的功率是 ________? W．
18.某同学用如图所示的装置研_????????????é??è??_导体时产生的热量与导体电阻大小的关系”．图中两个烧瓶内盛有质量和温度都相同的煤油，温度计显示煤油的温度，两瓶煤油中都浸泡着一段金属丝，甲瓶中铜丝的电阻比乙瓶中镍铬合金丝的电阻小．【出处：21教育名师】
（1）试验采用的是________?的研究方法，试验的设计依据是电流的________?效应．
（2）闭合开关后，通过两段金属丝中的电流是的________?．（选填“相等”或“不相等”）
（3）一段时间后，可_???è§??????°??????_中温度计的示数________?乙瓶中温度计的示数；（选填“大于”.“等于”或“小于”）判断依据是________?．
参考答案
1.
2.__è§??????±é?????_可知，开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压．说明两者是并联，且都有开关来控制．故其连接如图所示：
3. 解：三线插头的最上_é??é????????è?????_家用电器的金属外壳相连．这样插入三孔插座后，金属外壳就能够和大地连接起来了，一旦用电器漏电使金属外壳带电，能及时把电导走，防止发生触电事故．生活中节约用电的举措有：夏天把空调致冷的温度调高一些；用电器长时间不用时切断电源；养成随手关灯的习惯等．
4.
5. （1）只闭合S2时，R1与R2串联，
因串联电路中总电阻等于各分电阻之和，
所以，电路中的电流：
I2= =0.6A，
通电10s的时间内电流通过R2产生的电热：
Q2=I22R2t=（0.6A）2×4Ω×10s=14.4J；
（2）当开关S1.S3闭合，S2断开时，两电阻并联，电路中的总电阻最小，由 可知，电源的电压一定时电功率最大；21*cnjy*com
因并联电路中总电阻的倒数等于各分电阻倒数之和，
所以，电路中的总电阻：
R=
电路的最大总功率：
．
6. （1）R1在t=1min=60s内产生的热量：
Q=I2R1t=（0.5A）2×2Ω×60s=30J；
（2）由I= 可知，电阻：
R=R1+R2= 6Ω，
电阻R2的阻值：R2=R﹣R1=6Ω﹣2Ω=4Ω；
7. （1）因为 ，所以电动机线圈的电阻
电动机转动时每分钟线圈产生的热量：
Q=I2Rt=（0.3A）2×2Ω×60s=10.8J
（2）电动机总功率：P总=UI=6V×0.3A=1.8W
线圈发热功率：P热=I2R=（0.3A）2×2Ω=0.18W
输出的机械功率：P=P总﹣P热=1.8W﹣0.18W=1.62W
8. （1）质量；电流；通电时间；电阻；A
（2）R甲=R乙；水；大于；比热容
9. 实验方案一：操作_??????????????¨???_线将与纸巾摩擦过的塑料吸管悬挂起来，再将用丝绸摩擦过的玻璃棒靠近塑料吸管．分析论证：若吸管与玻璃棒相互吸引，说明吸管带负电；若吸管与玻璃棒相互排斥，说明吸管带正电．21·世纪*教育网
实验方案二：操作方法：先用细线_?°????????·???????_过的塑料吸管悬挂起来，再将用毛皮摩擦过的橡胶棒靠近塑料吸管．分析论证：若吸管与橡胶棒相互吸引，说明吸管带正电；若吸管与橡胶棒相互排斥，说明吸管带负电．www-2-1-cnjy-com
10. 因为电扇工作时，转动的扇叶与空气摩擦带上电荷，而带电体具有吸引轻小物体的性质，所以灰尘会被吸在扇叶上．21*cnjy*com
11. （_1???????????????_连接电路时，开关没断开
（2）1.5；接了小量程，但按大量程读数
（3）C
（4）电流表正负接线柱接反了；电流表所接量程太大了
（5）不科学，只做一次实验就得出结论具有偶然性，应换用不同规格的灯多次实验 ，使结论具有普遍性.
12. （1）0.12安；0.44安
（2）0.6安；2.2安
13. （1）电路图如图所示
（2）0.36
（3）0.44
14. （1）解：由电路图可知，灯泡L与电阻R0并联，电流表测R0支路的电流．
灯泡额定电压U额=6V，额定功率P额=3.6W，
根据P=可得灯泡电阻RL===10Ω；
则根据P=可得灯泡两端的实际电压U实===3V；
因并联电路中各支路两端的电压相等，
根据欧姆定律得：定值电阻R0===30Ω；
答：定值电阻R0的阻值为30Ω；
（2）解：实际通过灯泡的电流为IL===0.3A，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流：
I=IL+IR=0.3A+0.1A=0.4A，
电路消耗的总功率：
P=UI=3V×0.4A=1.2W；
答：电路的总功率为1.2W.
（3）解：灯L消耗的电能W=P实t=0.9W×60s=54J．
答：通电1min灯L消耗的电能为54J
15. 解：根据题意可知
热水器消耗的电能 ：W＝0.1千瓦·时
则电热水器的功率：P＝ ＝ ＝0.5千瓦
16. （1）0﹣0.6A；0﹣3V；b
（2）0.34；增大
（3）0.125
17. （1）1.5
（2）A
（3）小灯泡断路
（4）D→C
（5）2.3；B
（6）0.3；0.75 【来源：21·世纪·教育·网】
18. （_1?????§??????é??_；热
（2）相等
（3）大于；根据焦耳定律Q=I2Rt，在电流相同，通电时间相等的情况下，电阻值大的产生的热量多．
_21?????????è?????(www.21cnjy.com)_
