(共52张PPT)

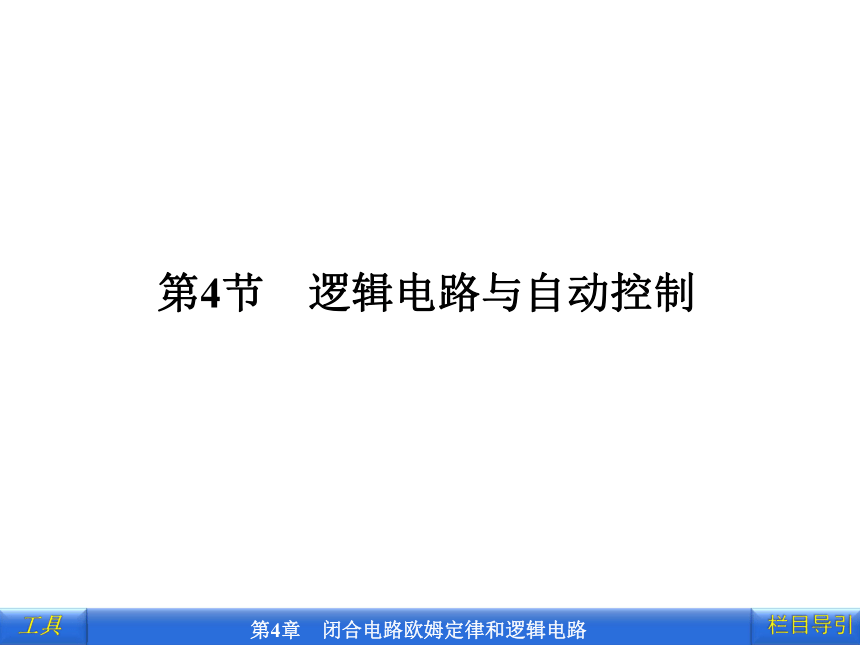

第4节 逻辑电路与自动控制

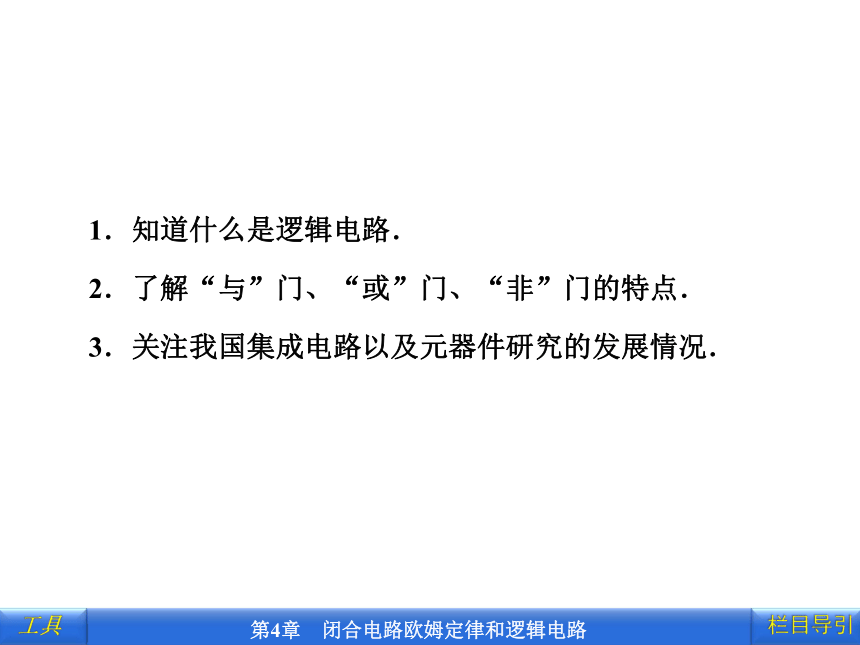

1.知道什么是逻辑电路.
2.了解“与”门、“或”门、“非”门的特点.
3.关注我国集成电路以及元器件研究的发展情况.

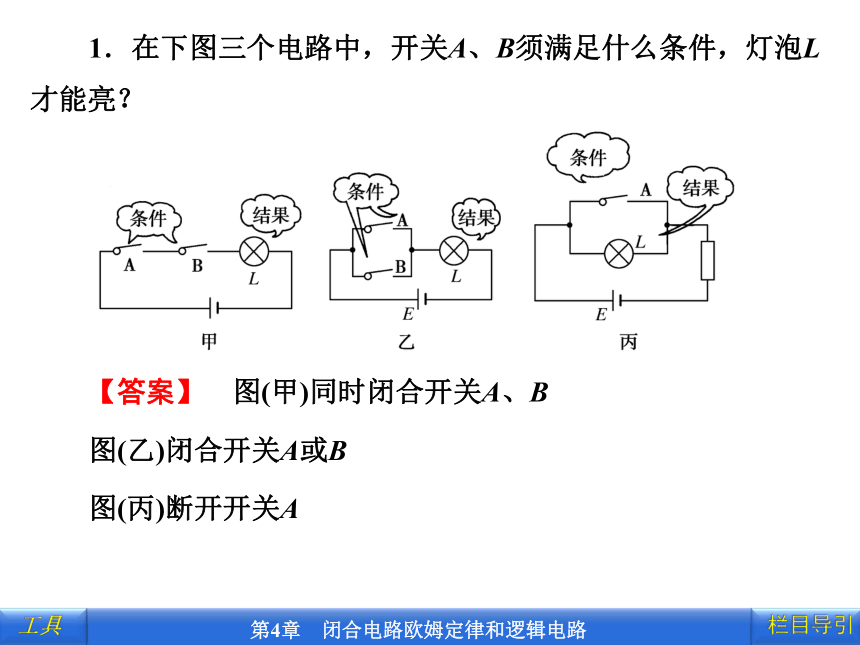

1.在下图三个电路中,开关A、B须满足什么条件,灯泡L才能亮?
【答案】 图(甲)同时闭合开关A、B
图(乙)闭合开关A或B
图(丙)断开开关A

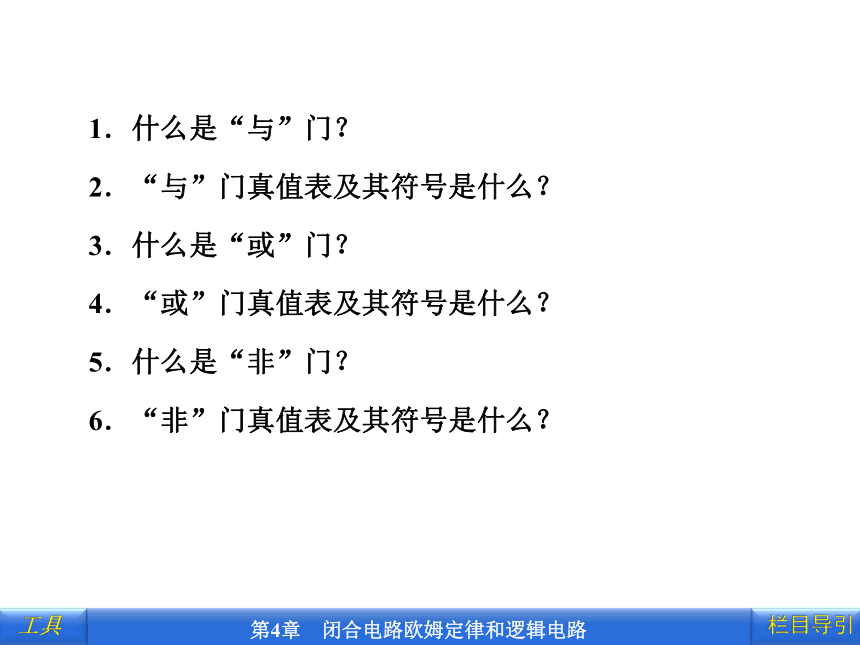

1.什么是“与”门?
2.“与”门真值表及其符号是什么?
3.什么是“或”门?
4.“或”门真值表及其符号是什么?
5.什么是“非”门?
6.“非”门真值表及其符号是什么?

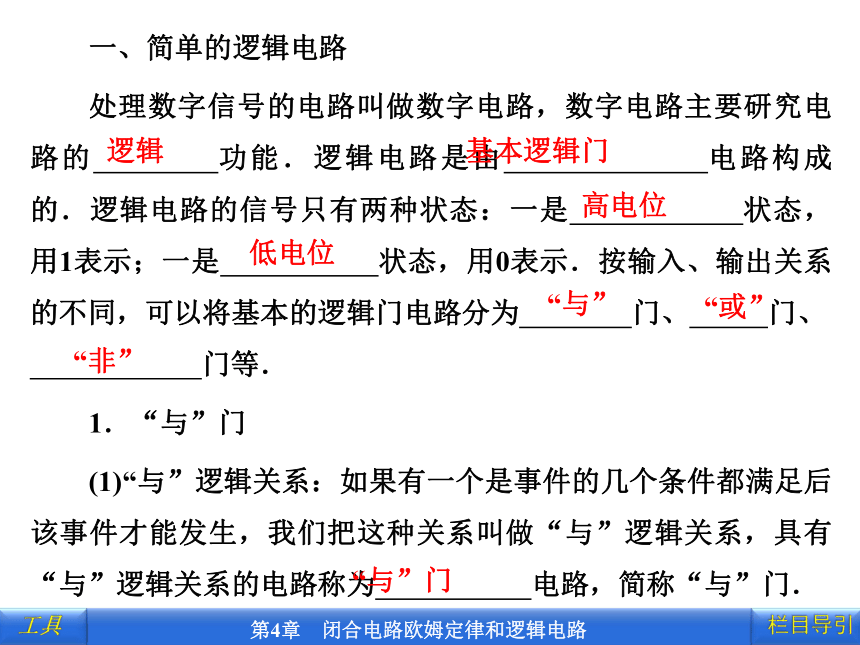

一、简单的逻辑电路
处理数字信号的电路叫做数字电路,数字电路主要研究电路的 功能.逻辑电路是由 电路构成的.逻辑电路的信号只有两种状态:一是 状态,用1表示;一是 状态,用0表示.按输入、输出关系的不同,可以将基本的逻辑门电路分为 门、 门、 门等.
1.“与”门
(1)“与”逻辑关系:如果有一个是事件的几个条件都满足后该事件才能发生,我们把这种关系叫做“与”逻辑关系,具有“与”逻辑关系的电路称为 电路,简称“与”门.
逻辑
基本逻辑门
高电位
低电位
“与”
“或”
“非”
“与”门

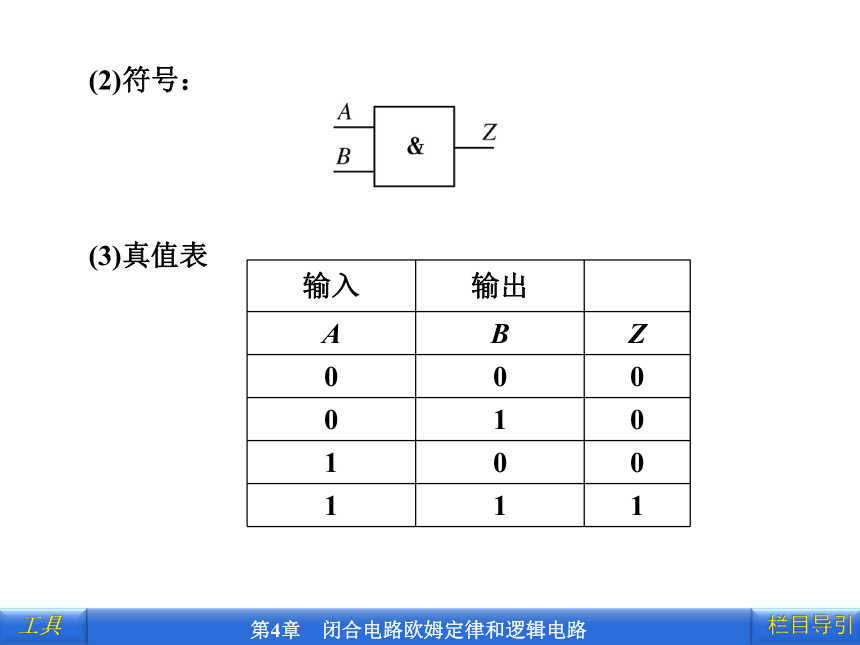

(2)符号:
(3)真值表
输入 输出
A B Z
0 0 0
0 1 0
1 0 0
1 1 1

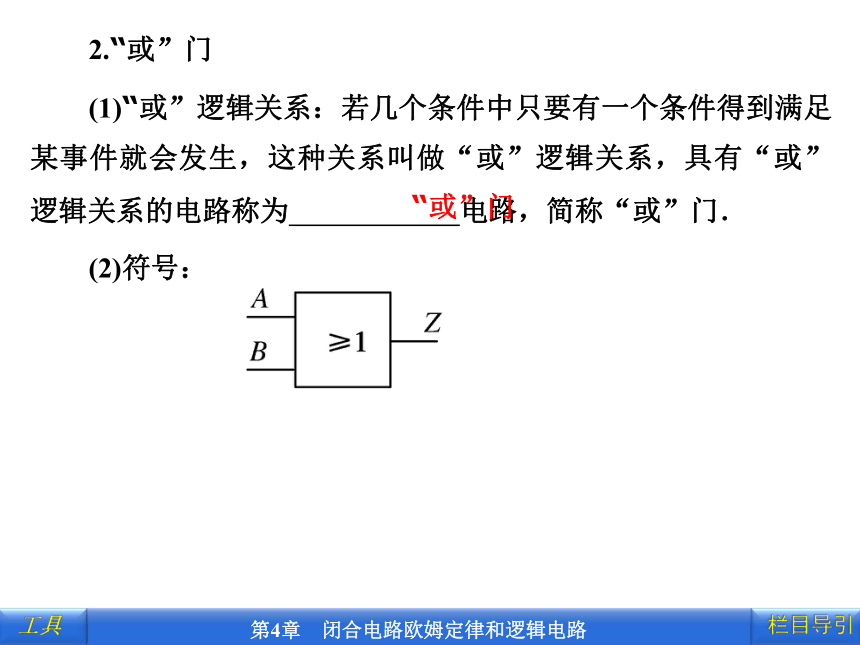

2.“或”门
(1)“或”逻辑关系:若几个条件中只要有一个条件得到满足某事件就会发生,这种关系叫做“或”逻辑关系,具有“或”逻辑关系的电路称为 电路,简称“或”门.
(2)符号:
“或”门

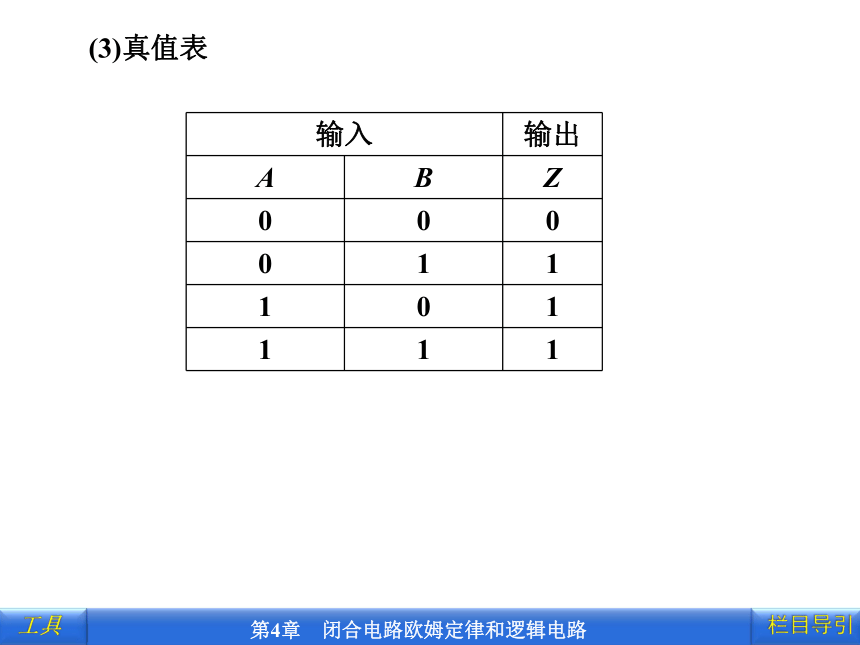

(3)真值表
输入 输出
A B Z
0 0 0
0 1 1
1 0 1
1 1 1
3.“非”门
(1)“非”逻辑关系:输出状态和输入状态呈相反的逻辑关系,叫做“非”逻辑关系,具有“非”逻辑关系的电路被称为 电路,简称“非”门.
(2)符号:
“非”门
(3)真值表
输入 输出
A Z
0 1
1 0
“非”门电路的特点是什么?其符号中的A、Z、1、0各代表什么意义?
【提示】 “非”门电路的特点:当输入为零时,输出为“1”;当输入为“1”时,输出为“0”,输出跟输入恰好相反.其中“非”门符号中的A代表输入端;Z代表输出端;“1”表示缓冲;“0”表示反相,因此“非”门又叫反相器.
二、逻辑电路的运用
生活中的声控光控开关,这种灯的打开条件是,在无光的条件下,当有声音发出时,灯的开关被打开,这应该是 逻辑电路.
三、半导体集成电路的发展
以半导体材料为基片,将组成电路的各种元件(如:电阻、电容、二极管等)和连线集成在同一基片上,成为具有一定功能的电路系统,这就是 电路.它具有分立元件无可比拟的优点.
“或”
集成
一、“与”门电路的特点及符号的意义
1.“与”门电路的特点:当输入都为“0”时,输出为“0”;当输入一个为“0”,一个为“1”时,输出为“0”;当输入都为“1”时,输出为“1”.
2.符号中各部分的意义是:A、B表示输入端,Z表示输出端,&表示“和”,“与”就是英文中的and的意思.
二、“或”门电路的特点及符号的意义
1.“或”门电路的特点是:当输入都为“0”时,输出为“0”;当一个输入为“0”,另一个输入为“1”时,输出为“1”;当输入都为“1”时,输出为“1”.
2.符号中各部分的意义是:A、B表示输入端,Z表示输出端,“≥1”表示“或”.
三、“非”门电路的特点及符号的意义
1.“非”门电路的特点是:当输入为“0”时,输出为“1”;当输入为“1”时,输出为“0”,输出跟输入恰好相反.
2.符号中各部分的意义是:A为输入端,Z为输出端,“1”表示缓冲,输出端“0”表示反相(又叫反相器).
逻辑门电路中的“1”和“0”是逻辑关系的两种可能取值,不表示具体数字;用“1”表示高电位,“0”表示低电位.
1.逻辑电路的信号有两种状态:一是高电位状态,用“1”表示;另一种是低电位状态,用“0”表示.关于这里的“1”和“0”下列说法中正确的是(  )
A.“1”表示电压为1伏,“0”表示电压为0伏
B.“1”表示电压为大于或等于1伏,“0”表示电压一定为 0伏
C.“1”和“0”是逻辑关系的两种可能的取值,不表示具体的数字
D.“1”表示该点与电源正极相连,“0”表示该点与电源负极相连
【答案】 C
2.与门的输入端输入信号为何时,输出端输出“1”(  )
A.0 0       B.0 1
C.1 0 D.1 1
【答案】 D
3.或门的输入端输入信号为何时,输出端输出“0”(  )
A.0 0 B.1 0
C.0 1 D.1 1
【答案】 A
4.联合国安理会每个常任理事国都拥有否决权,假设设计一个表决器,常任理事国投反对票时输入“0”,投赞成或弃权时输入“1”,提案通过为“1”,通不过为“0”.则这个表决器应具有哪种逻辑关系(  )
A.“与”门 B.“非”门
C.“或”门 D.“与非”门
【解析】 联合国规定,只要常任理事国有一个反对,提案就不能通过.这和“与”门的逻辑关系一致.
【答案】 A
5.下图所示电路为(  )
A.“与”门电路 B.“或”门电路
C.“非”门电路 D.无法判定
【答案】 C
〔实验与探究〕
与“门”的特点.
【点拨】 课本上表4-4的真值表如下表所示.
输入 输出
A B Z
0 0 0
0 1 0
1 0 0
1 1 1
实验结果表明,对于“与”门电路:(1)当输入都为“0”时,输出为“0”.(2)当一个输入为“0”,另一个输入为“1”时,输出为“0”.(3)当输入都为“1”时,输出为“1”.
〔讨论与交流〕
二极管“与”门电路的工作原理.
【点拨】 A、B为“与”门的两个输入端,Z是输出端,当A、B都为高电位“1”时(+3 V),Z端才是高电位“1”(3.7 V).只要输入端有一个是低电位“0”(0 V),相应的二极管导通,Z点被连接于0.7 V,其他输入端为高电位的二极管都被截止.
〔实验与探究〕
“或”门的特点.
【点拨】 课本上表4-7的真值表如下表所示.
输入 输出
A B Z
0 0 0
0 1 1
1 0 1
1 1 1
实验结果表明,对于“或”门电路:(1)当输入都为“0”时,输出为“0”.(2)当一个输入为“1”,另一个输入为“0”时,输出为“1”.(3)当输入都为“1”时,输出为“1”.
〔实验与探究〕
“非”门的特点.
【点拨】 课本上表4-9的真值表如下表所示.
实验结果表明,对于“非”门电路:(1)当输入为“0”时,输出为“1”.(2)当输入为“1”时,输出为“0”.
输入 输出
A Z
0 1
1 0
在举重比赛中,有甲、乙、丙三名裁判,其中甲为主裁判,乙、丙为副裁判,当主裁判和一名以上(包括一名)副裁判认为运动员上举合格后,才可发出合格信号,试列出真值表.
【解析】 设甲、乙、丙三名裁判的裁判意见为逻辑变量A、B、C,裁判结果为Z,并且对于A、B、C,设:判上举合格为逻辑“1”,不合格为逻辑“0”.对于Z,设:上举合格为逻辑“1”,不合格为逻辑“0”.
根据题意及上述假设列出真值表如下表所示.
A B C Z
0 0 0 0
0 0 1 0
0 1 0 0
0 1 1 0
1 0 0 0
1 0 1 1
1 1 0 1
1 1 1 1
【答案】 见解析
实际问题中的逻辑关系,可分别用数字“1”和“0”简单表示事件的两种相反结果.
1-1:某单位的保险柜上有三把锁,三把锁的钥匙分别由经理、会计和出纳三人掌管,三人同时到位时才能把保险柜打开,请你根据这些情况列出真值表.
【解析】 三个人员分别用A、B、C表示,结果用Z表示.到位的逻辑值为“1”,不到位的逻辑值为“0”,打开锁的逻辑值为“1”,打不开的逻辑值为“0”.真值表如下:
【答案】
A B C Z
0 0 0 0
0 0 1 0
0 1 0 0
0 1 1 0
1 0 0 0
1 1 0 0
1 0 1 0
1 1 1 1
下表是一逻辑门电路的真值表,试判断这是一个什么类型的逻辑门电路.
输入 输出
M N
0 1
1 0
【解析】 “非”门电路,由真值表可知,输入端与输出端是相反的关系,因此是“非”门电路.
【答案】 “非”门电路
2-1:(1)若门电路的真值表为甲,则表示什么类型的逻辑电路?
(2)若门电路的真值表为乙,则表示什么类型的逻辑电路?
输入 输出
A B Z
0 0 0
0 1 0
1 0 0
1 1 1

  乙
【答案】 (1)甲为“与”门 (2)乙为“或”门
输入 输出
A B Z
0 0 0
0 1 1
1 0 1
1 1 1
1.在基本逻辑电路中,何种逻辑门当所有输入均为“0”时,输出不是“1”(  )
A.与门电路       B 或门电路
C.非门电路 D.都不可能
【答案】 AB
2.关于下列门电路的符号,下列说法中正确的是(  )
A.甲为“非”门、乙为“与”门
B.甲为“与”门、乙为“或”门
C.甲为“非”门、乙为“或”门
D.甲为“或”门、乙为“与”门
【答案】 C
3.如右图所示的电路图是一个应用“非”门构成一个简易火警报警电路,则图中X框,Y框中应是(  )
A.X为热敏电阻,Y为可变电阻
B.X为热敏电阻,Y为开关
C.X为可变电阻,Y为热敏电阻
D.X、Y均为热敏电阻
【解析】 热敏电阻受热后,电阻减小,A端出现低电位,经过非门后使L两端出现高电位,产生报警信号.
【答案】 C
4.如右图是一个组合逻辑电路,A、B、C为输入端,Z为输出端,则在真值表中Z空格从上到下依次填写都正确的是(  )
A B C Z
0 0 0
0 0 1
0 1 0
0 1 1
1 0 0
1 0 1
1 1 0
1 1 1
A.00010101 B.00000010
C.00101010 D.以上答案都不正确
【答案】 C
5.如右图是一个三输入端复合门电路,当C端输入“1”时,A、B端输入为何时输出端Y输出“1”(  )
A.0 0
B.0 1
C.1 0
D.1 1
【解析】 只有A、B逻辑电路的输出为“1”,这样与C结合才能保证最后输出端Y输出为“1”,这就要求A、B必须同时输入“1”.
【答案】 D
6.如右图是一个复合门电路,由一个x门电路与一个“非”门组成,若整个电路成为一个“或”门,则x电路应是(  )
A.“与”门
B.“或”门
C.“与非”门
D.“或非”门
【答案】 D
7.如右图所示,一个三输入端复合门电路,当输入为1 0 1时,输出为________.(填“0”或“1”)
【解析】 A、B输入端输入一个“与门”,当输入“1 0”时,输出为“0”,再和C输入到一个“或门”,一端输入“1”,根据“或门”的特点,最后输出应为1.
【答案】 1
8.“与非”门可以改装成一个“非”门,方法为只用一个输入端如A端,而另一个输入端B端输入稳定信号,则为把“与非”门改装成“非”门,B端应始终输入________.(填“0”或“1”)
【解析】 参考“与非”门和“非”门的真值表可以得出,无论A端输入什么信号,只要B端始终输入“1”,就可以完成改装.
【答案】 1
