§13-3 电流和电流表的使用
电路中当开关闭合以后，小灯泡为什么会亮？
因为电路中有电流
两灯一样亮吗？
我亮,因为流过我的电流大
电流的大小:
电流强度的单位：安培(简称安)， 用字母A表示。
辅助单位：毫安（mA），
微安（μA）
4.换算关系：1A=1000mA
1mA=1000 μA
电流强度:（简称电流）符号： I

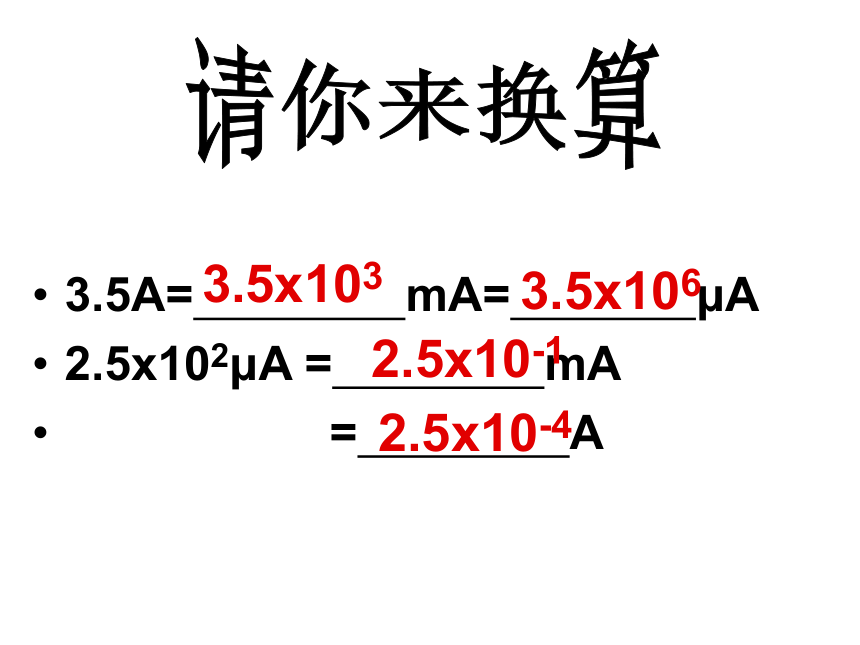

3.5A= mA= μA
2.5x102μA = mA
= A
3.5x103
3.5x106
2.5x10-1
2.5x10-4
科学家的故事
安培（1775—1836）是法国科学家。在少年时期，安培酷爱学习，但不幸因家庭困难而失学。可是，他并没有因此消沉，通过自学燃起了对科学的热情。他振奋精神，刻苦学习，终于在物理学、化学和数学等方面达到了很深的造诣。
安培在电学方面的研究成果十分突出，被后人誉为“电学中的牛顿”。为了纪念安培，物理学界用他的名字作为电流的单位名称。
闪电（2～20）×104A
电冰箱 1A
电子表 1.5~2 μA
柜式空调 约为10A
电饭煲 3.2~4.5A
高压输电 200A
这里的电流大小我怎么知道
我们是用
电流表
来测量电流的大小的!
电流表：测量电流的仪表，符号：
A
观测电流表
左图采用的是______量程，分度值是_____,示数是____A；右图采用的是_______量程，分度值是______,示数是____A。大量程是小量程的____倍.
0～0.6A
0.44
0～3A
0.4
0
1
2
3
A
0
0.2
0.4
0.6
0.6
0
1
2
3
A
0
0.2
0.4
0.6
—
3
0.6
—
3
0.02A
0.1A
5
电流表使用规则
3.使用电流表的规则:两要两不
(1)使用前应先检查指针是否指零。
(2)必须要把电流表串联在电路中.
(3)要使电流从标有“+” 接线柱流入电流表,从标有“—”的接线柱流出电流表。
(4)绝对不允许把电流表直接接到电源的两极。
(5) 被测电流的大小不能超过电流表的量程。
1、指针不偏转
2、指针反向偏转
3、指针只偏转很小的角度
你知道原因吗
例:如图电路,闭合
开关后,会出现的
现象是( )
A.灯丝烧断
B.灯不亮,但不会
损坏电流表或电源
C.损坏电流表和电源
D.电流表的指针反向偏转
C
你能只改动两根导线，使该电路成为一个正确的电路吗？
L2
S1
1.按图连接好电路
猜一猜：闭合开关后，通过电路中
a、b、c三点的电流Ia、Ib、Ic间有什么
关系？
活动:探究串联电路中的电流
L1
L2
a
b
c
2、把电流表串联在a处，测出a处的电流Ia。 再用同样的方法测出b、c两处的电流，把数据填入表格中。
3、换上不同的灯泡，再做一次实验。
电流 电流Ia/A
电流Ib/A 电流Ic/A
1
2
L1
L2
Ia
Ib
Ic
次数
结论：串联电路中各处的电流是______的。
即：I1＝I2＝I3
相等
L1
L2
a
b
c
1.
猜一猜：并联电路干路中的电流IA和各支路中的电流IB、IC有什么关系？
S1
L1
L2
IB
IC
IA
活动:探究并联电路中的电流
S1
L1
L2
IB
IC
IA
2、把电流表串联在A处，测出A处的电流IA。 再用同样的方法测出B、C两处的电流，把数据填入表格中。
3、换上不同的灯泡，再做一次实验。
电流 电流IA/A
电流IB/A 电流IC/A
1
2
次数
结论：并联电路干路中的电流
等于各并联支路中的电流之和。
即：I＝I1＋I2
S1
L1
L2
A
A
A
1.串联电路的电流:处处相等
三.电流特点
I=I1=I2 =I3=….
2.并联电路的电流:干路上的电流等于各个支路上的电流之和
I=I1+I2 +I3+….
判断下列说法是否正确？
串联电路中各处电流相等？
电流相等一定为串联？
电流不相等一定为并联？
1、有一种节日彩灯上串联着20只小灯泡。如果电源插头处的电流为200mA，那么，通过每只小灯泡的电流是________。
练习：
200mA
2、某同学家中有一台电视机、一台洗衣机、两盏照明灯，它们是并联的。工作时的电流分别为200mA、1A、300mA、和250mA。如果干路中
的电流不许
超过3A，这
些用电器是
否可以同时
使用？
L1
L2
A1
A2
3、如图所示的电路中当闭合开关后，电流表A1的示数为0.25A。通过灯L1的电流为____A，电流表A2的示数为____A，通过灯L2的电流为____A。
0.25
0.25
0.25
A
S
A
L1
L2
A1
A2
4、如图所示，A1的示数为0.9A，A2的示数为0.5A，通过灯L1和L2的电流各是____A和____A。
0.4
0.5
5、一位同学使用有0.6A和3A两个量程的电流表测电路中的电流，经过试触选用0~0.6A为宜，但这个量程刻度盘已经模糊不清，无法读数了，另一位同学从0~3A的刻度盘上看到指针正好指在2.3A处，从而判断出，实际电流值是＿＿Ａ．
0.46
6. 日光灯工作电流约为0.15A，合为 mA。电流表使用前要先检查指针是否指在 位置。
零刻度
150
7.如图所示电路中灯泡L1和L2是以 联方式联入电路的，电流表测量的是 中的电流.
L1
并联
8.关于电流的说法正确的是（ ）
A．电流表示电流强度的大小 B．电流表示电流的快慢
C．电流表示通电时间的长短 D．以上说法都不对
A
9.甲、乙、丙三位同学在做“用电流表测电流”的分组实验中,闭合开关前，他们的电流表指针均指在零刻度处. 当闭合开关试触时,发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况. 请分析他们在电流表的使用上分别存在什么问题,并写出来。
10. 如图（a）所示，当开关S闭合时，两只电流表的示数分别由(b),(c)两图读得，则电灯L1中的电流是（ ）
A. 0.8A B. 0.16A　 C. 0.52A D. 1.28A
D
11.在做“用电流表测电流”的实验中，为了测量并联电路流过灯泡L1 的电流，可采用的电路图是（ ）
B
D
C
B
A
12.如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中不正确的是（ ）
A. Ia=Id B. Ia＞Id
C. Ia＞Ib D. Id＞Ic
B
13.在下图甲中，闭合开关后，通过灯泡Ll的电流为0.5A，通过灯泡L2的电流为0.4A．试根据图甲将图乙中的实物用铅笔线表示导线连接起来．
14.三个相同的灯泡L1、L2、L3组成如图所示的电路，电流表A1、A2、A3的示数分别为I1、I2、I3，则它们之间的关系是（ ）
A. I2=2I1　
B. I3=I1+I2　
C. I1=I2+I3　
D. I1=I3
B
