—认识流程

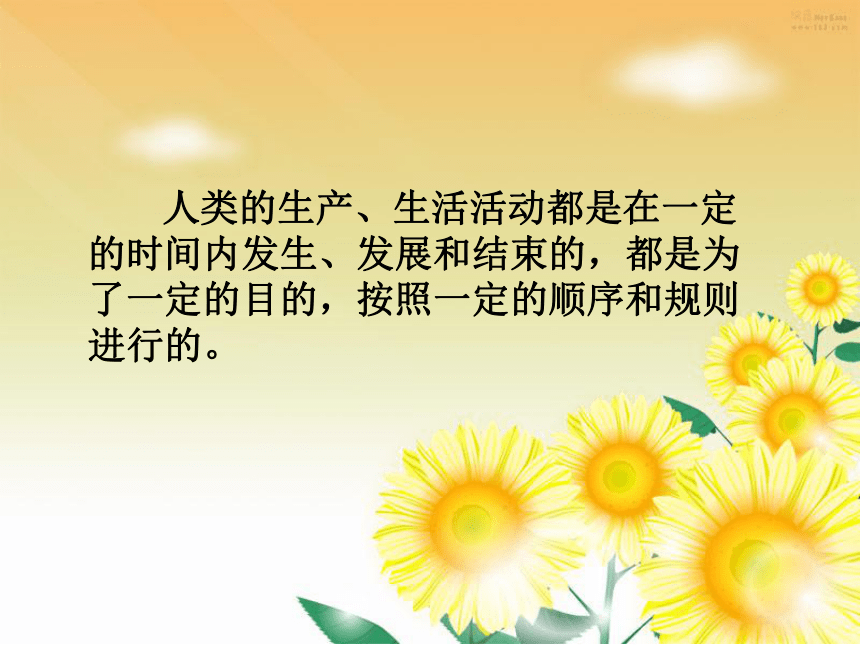

人类的生产、生活活动都是在一定的时间内发生、发展和结束的，都是为了一定的目的，按照一定的顺序和规则进行的。

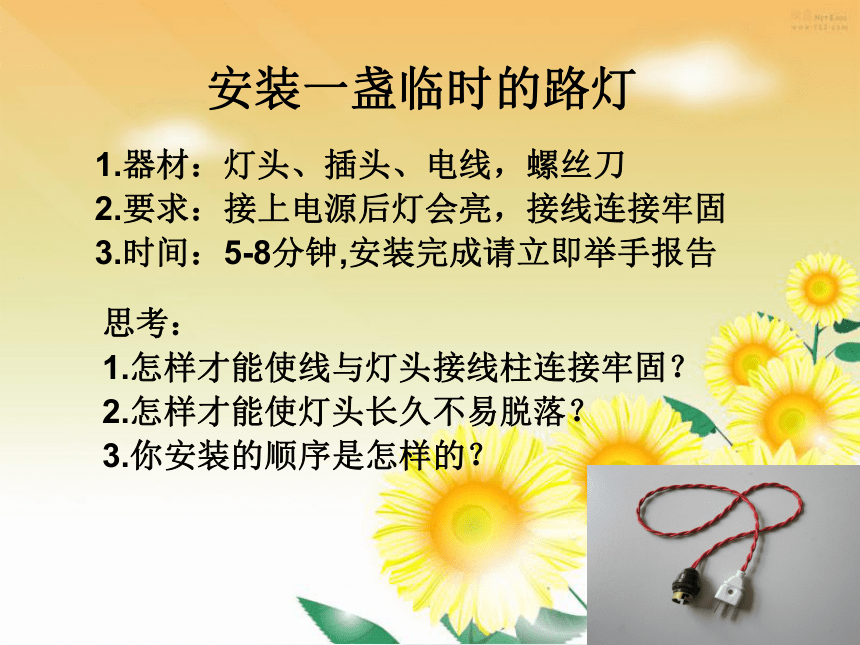

安装一盏临时的路灯
1.器材：灯头、插头、电线，螺丝刀
2.要求：接上电源后灯会亮，接线连接牢固
3.时间：5-8分钟,安装完成请立即举手报告
思考：
1.怎样才能使线与灯头接线柱连接牢固？
2.怎样才能使灯头长久不易脱落？
3.你安装的顺序是怎样的？

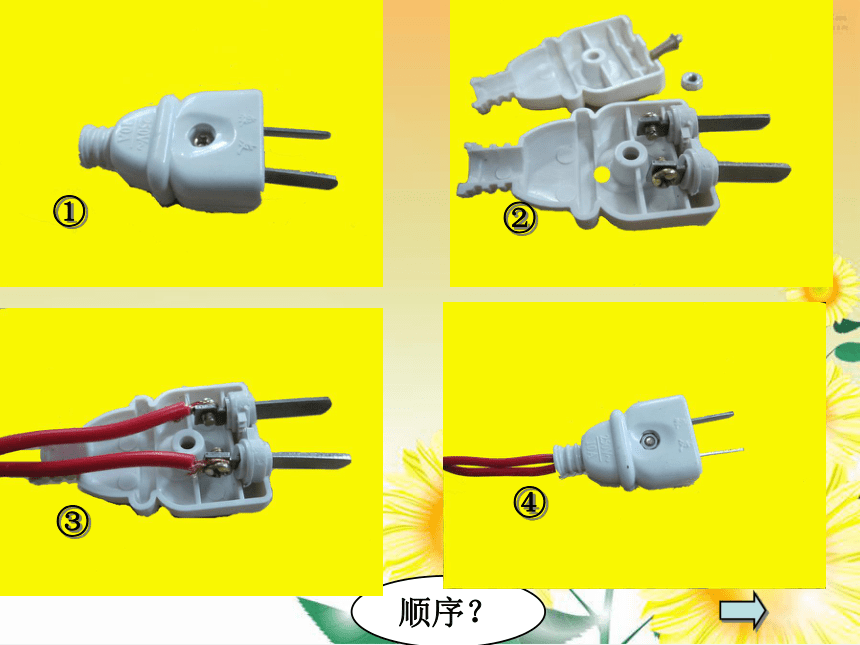

顺序？
①
③
②
④

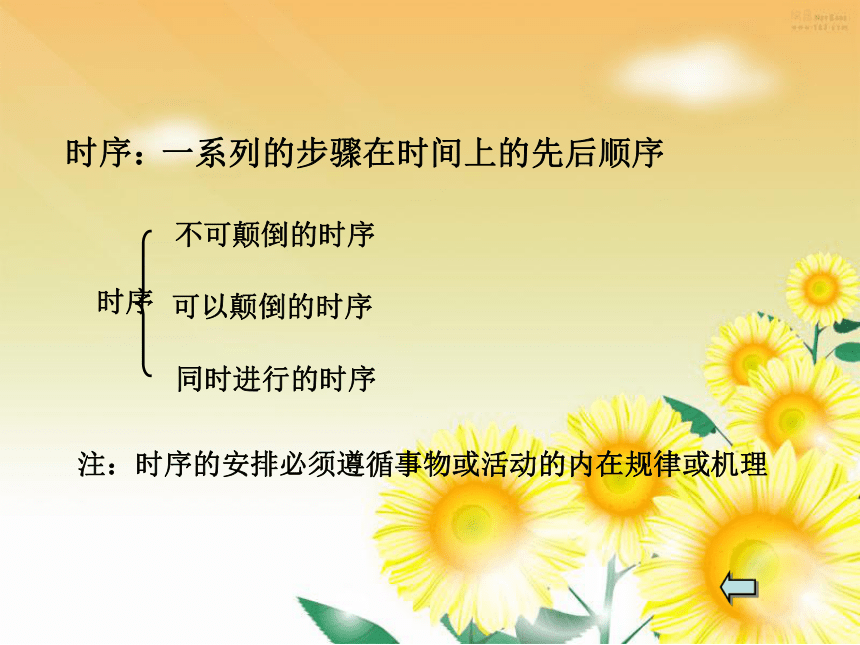

时序：
时序
不可颠倒的时序
可以颠倒的时序
同时进行的时序
注：时序的安排必须遵循事物或活动的内在规律或机理
一系列的步骤在时间上的先后顺序

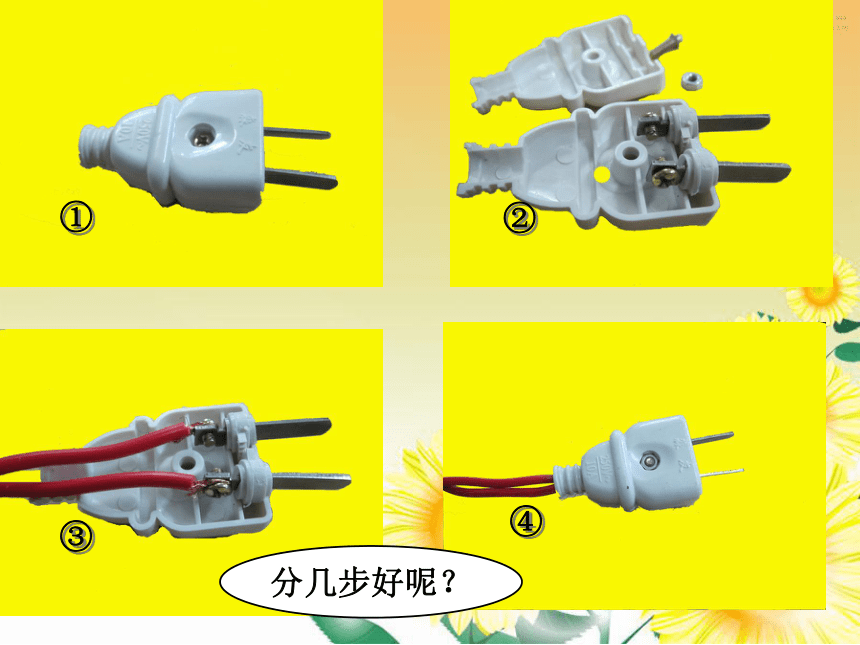

分几步好呢？
①
②
③
④

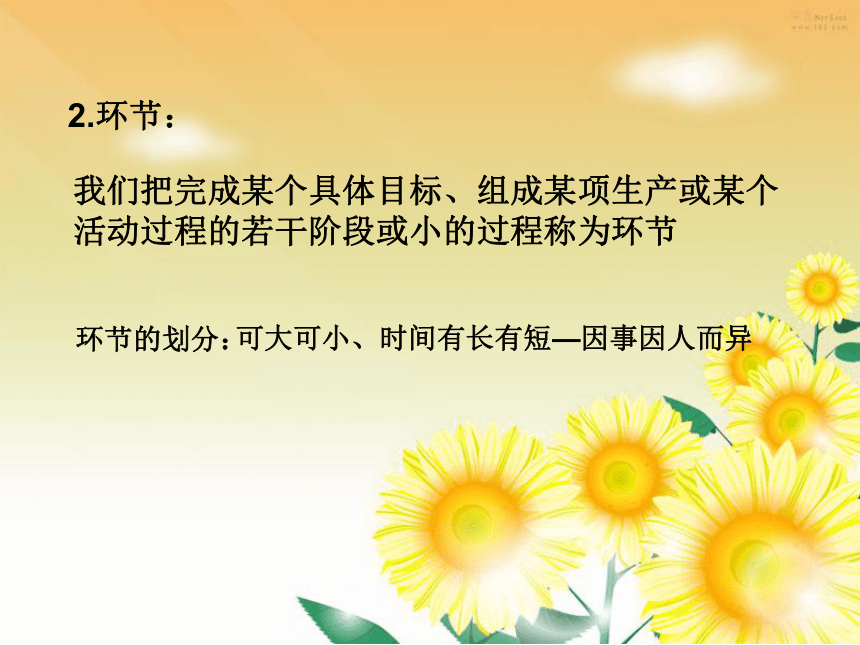

2.环节：
可大可小、时间有长有短—因事因人而异
环节的划分：
我们把完成某个具体目标、组成某项生产或某个
活动过程的若干阶段或小的过程称为环节

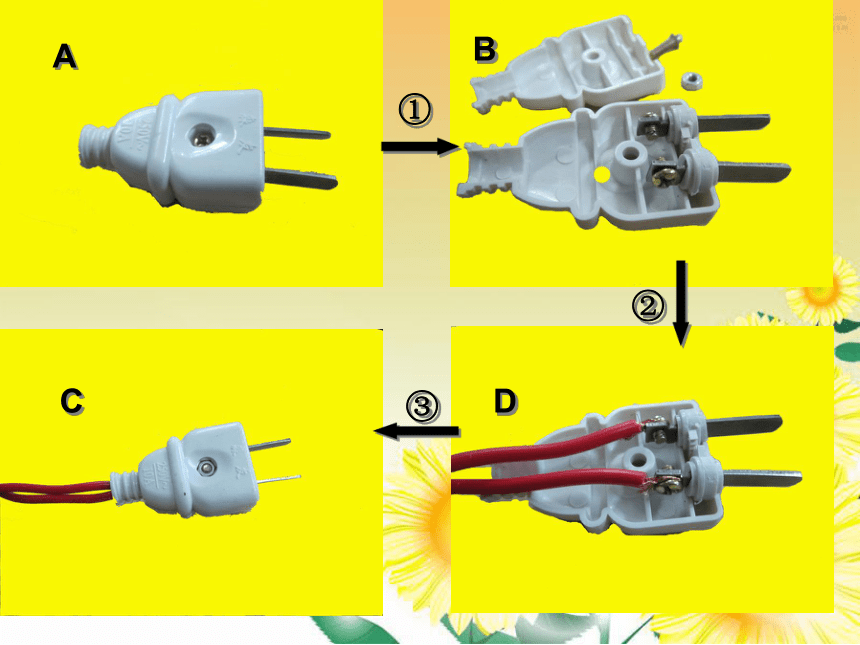

①
②
③
A
B
C
D

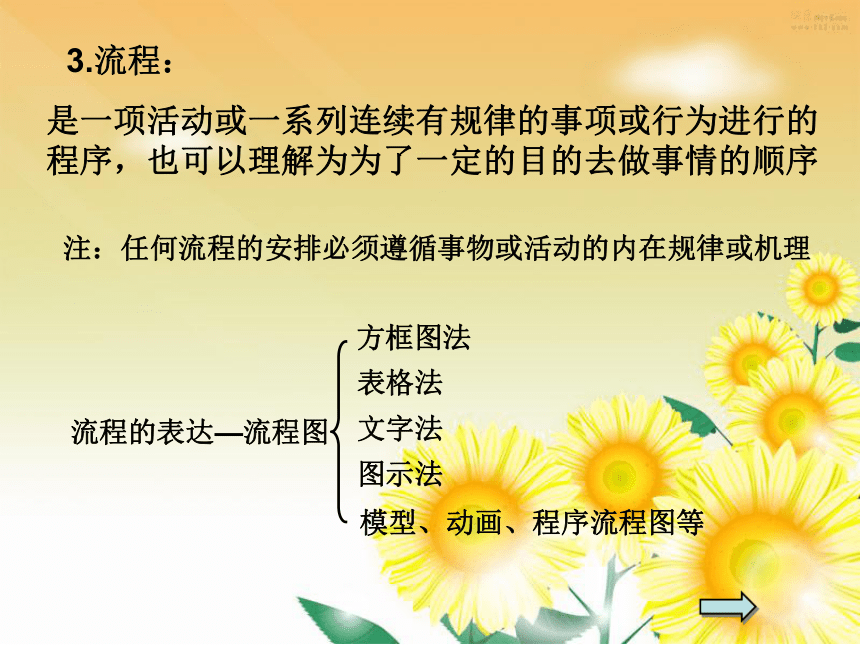

3.流程：
注：任何流程的安排必须遵循事物或活动的内在规律或机理
流程的表达—流程图
方框图法
文字法
图示法
表格法
模型、动画、程序流程图等
是一项活动或一系列连续有规律的事项或行为进行的
程序，也可以理解为为了一定的目的去做事情的顺序
发现与明确问题
制定设计方案
制作模型或原型
测试、评估及优化
产品的使用和维护
方框
箭头
方框图表达
高一（8）班课程表
星期
节次 一 二 三 四 五
1 化学 外语 语文 语文 外语
2 数学 物理 外语 语文 政治
3 物理 语文 数学 物理 数学
4 外语 数学 地理 外语 化学
5 体育 信息技术 艺术 地理 体育
6 历史 信息技术 数学 数学 物理
7 语文 化学 历史 综合 自习
8 班会 政治 自习 综合 自习
表格
序号
表格表达
开学典礼活动安排
9:00 开学典礼活动开始
9:05 介绍与会的领导、来宾及其他与会者
9:10 来宾致辞
9:30 教师代表发言
9:50 新同学代表发言
10:10 老同学代表发言
10:20 领导讲话
10:30 颁奖
10:50 开学典礼结束
文字
时间
文字表达
图
数字
序号
图示表达
i=1
i≤100
s=s+i
i=i+1
N
Y
输出S的值
箭头
程序流程图表达
菱形框
方框
试一试：选用合适的表达方式，写出灯头的安装流程图？
拧紧灯座盖
拧开灯座盖
穿线
打结
接线
拧开灯座盖
穿线
打结
接线
拧紧灯座盖
灯头的安装流程：
1.拧开灯座盖
2.将电线穿过灯头盖
3.将穿过的电线打结
4.将电线接到接线柱上
5.拧紧灯座盖
拧紧灯座盖
5
电线接到接线柱上
4
电线打结
3
电线穿过灯头盖
2
拧开灯座盖
1
安装内容
序号
流程图的书写
比一比
双色圆珠笔的安装体验
1.小组讨论，写出组装双色圆珠笔的流程图
2. 按流程图组装好双色圆珠笔，并检查能否
实现双色自由切换
3.完成后即刻举手报告
小结
时序
环节
一、流程
不可颠倒的时序
可以颠倒的时序
同时进行的时序
划分可大可小，时间有长
有短，因事因人而异
二、流程的表达：
方框图表达，文字表达，表格表达，
图示表达，动画等方式表达
作业：写出1-3个生活或学习中常见的流程
