第八章 力学作图 —2020-2021学年人教版八年级物理下册专题训练（含答案）

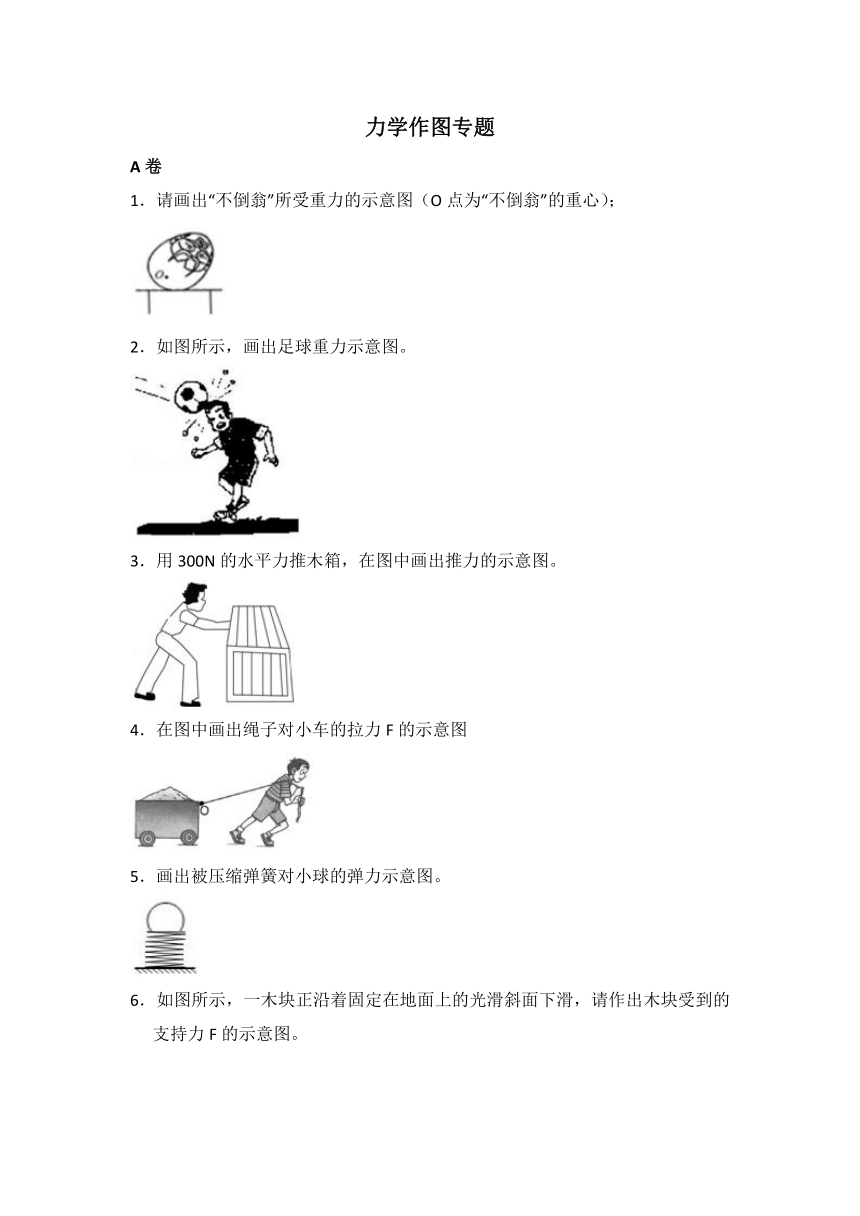

力学作图专题　
A卷
1．请画出“不倒翁”所受重力的示意图（O点为“不倒翁”的重心）；
2．如图所示，画出足球重力示意图。
3．用300N的水平力推木箱，在图中画出推力的示意图。
4．在图中画出绳子对小车的拉力F的示意图
5．画出被压缩弹簧对小球的弹力示意图。

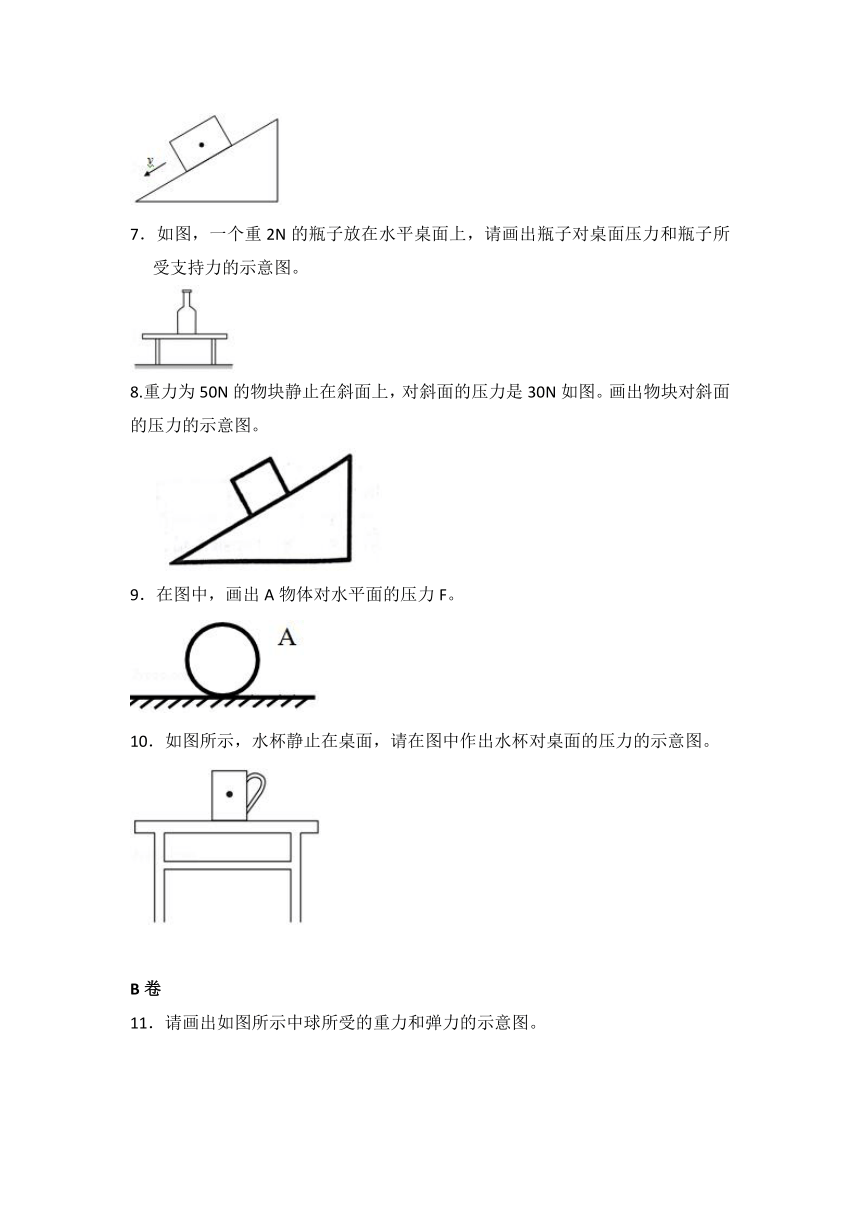

6．如图所示，一木块正沿着固定在地面上的光滑斜面下滑，请作出木块受到的支持力F的示意图。
7．如图，一个重2N的瓶子放在水平桌面上，请画出瓶子对桌面压力和瓶子所受支持力的示意图。
8.重力为50N的物块静止在斜面上，对斜面的压力是30N如图。画出物块对斜面的压力的示意图。
9．在图中，画出A物体对水平面的压力F。
10．如图所示，水杯静止在桌面，请在图中作出水杯对桌面的压力的示意图。
B卷

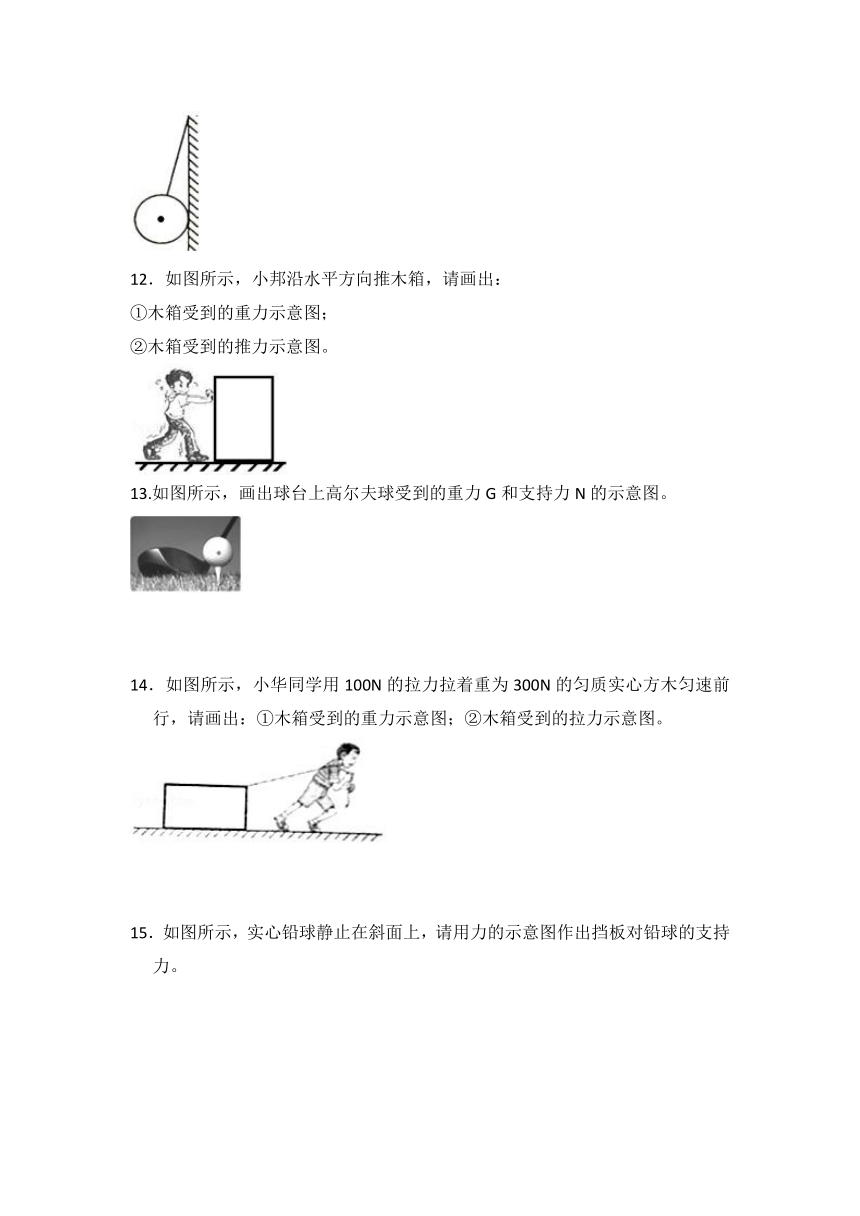

11．请画出如图所示中球所受的重力和弹力的示意图。
12．如图所示，小邦沿水平方向推木箱，请画出：
①木箱受到的重力示意图；
②木箱受到的推力示意图。
13.如图所示，画出球台上高尔夫球受到的重力G和支持力N的示意图。
14．如图所示，小华同学用100N的拉力拉着重为300N的匀质实心方木匀速前行，请画出：①木箱受到的重力示意图；②木箱受到的拉力示意图。

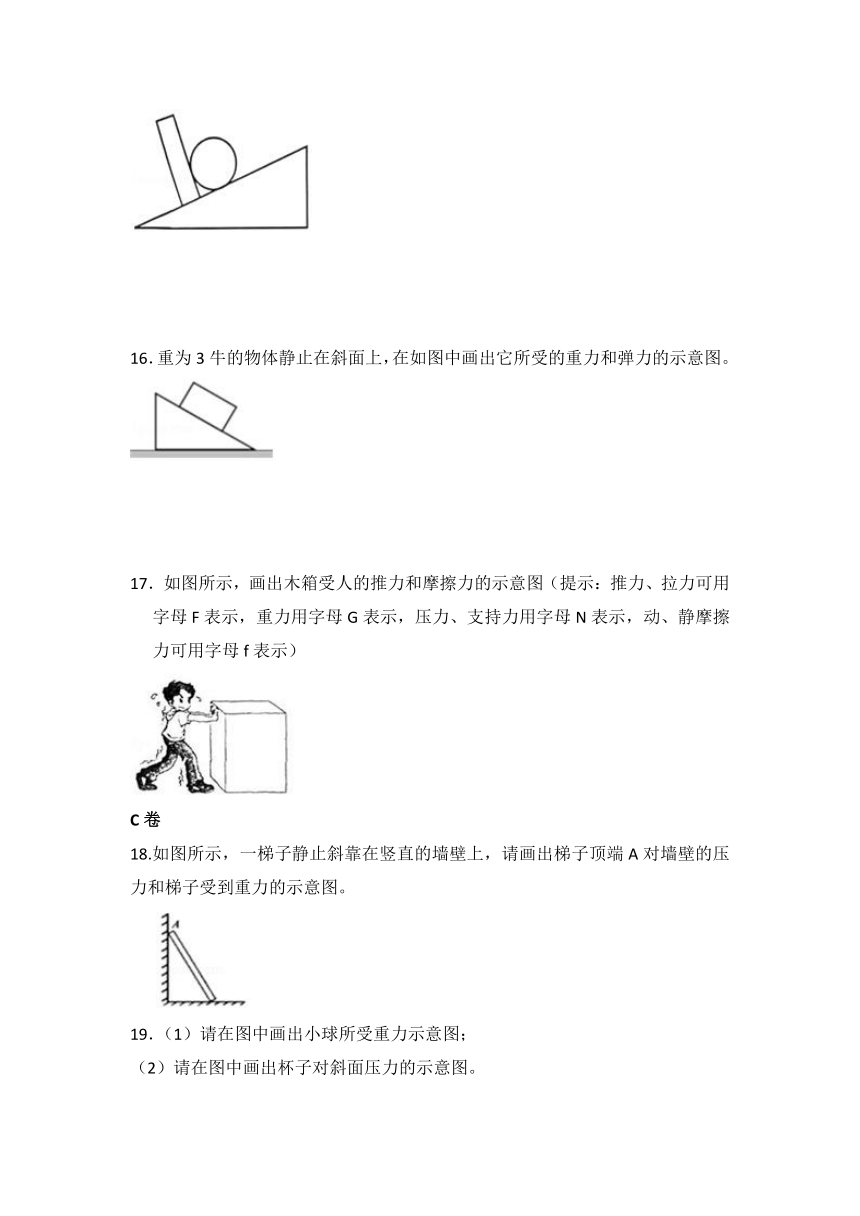

15．如图所示，实心铅球静止在斜面上，请用力的示意图作出挡板对铅球的支持力。
16．重为3牛的物体静止在斜面上，在如图中画出它所受的重力和弹力的示意图。
17．如图所示，画出木箱受人的推力和摩擦力的示意图（提示：推力、拉力可用字母F表示，重力用字母G表示，压力、支持力用字母N表示，动、静摩擦力可用字母f表示）
C卷
18.如图所示，一梯子静止斜靠在竖直的墙壁上，请画出梯子顶端A对墙壁的压力和梯子受到重力的示意图。
19．（1）请在图中画出小球所受重力示意图；
（2）请在图中画出杯子对斜面压力的示意图。
20．如图所示，静止在水平路面上的小车，其支架的杆子上固定一铁球，请作出小球所受拉力的示意图
　
力学作图专题参考答案
　
A卷
1．
2．

3．
4．

5．
6．
7．
8．
9．

10．
B卷
11．
12．
13.
14．
15．
16．
17．
C卷
　18．
19．
20．
