第八章 受力分析 —2020-2021学年人教版八年级物理下册专题训练（含答案）

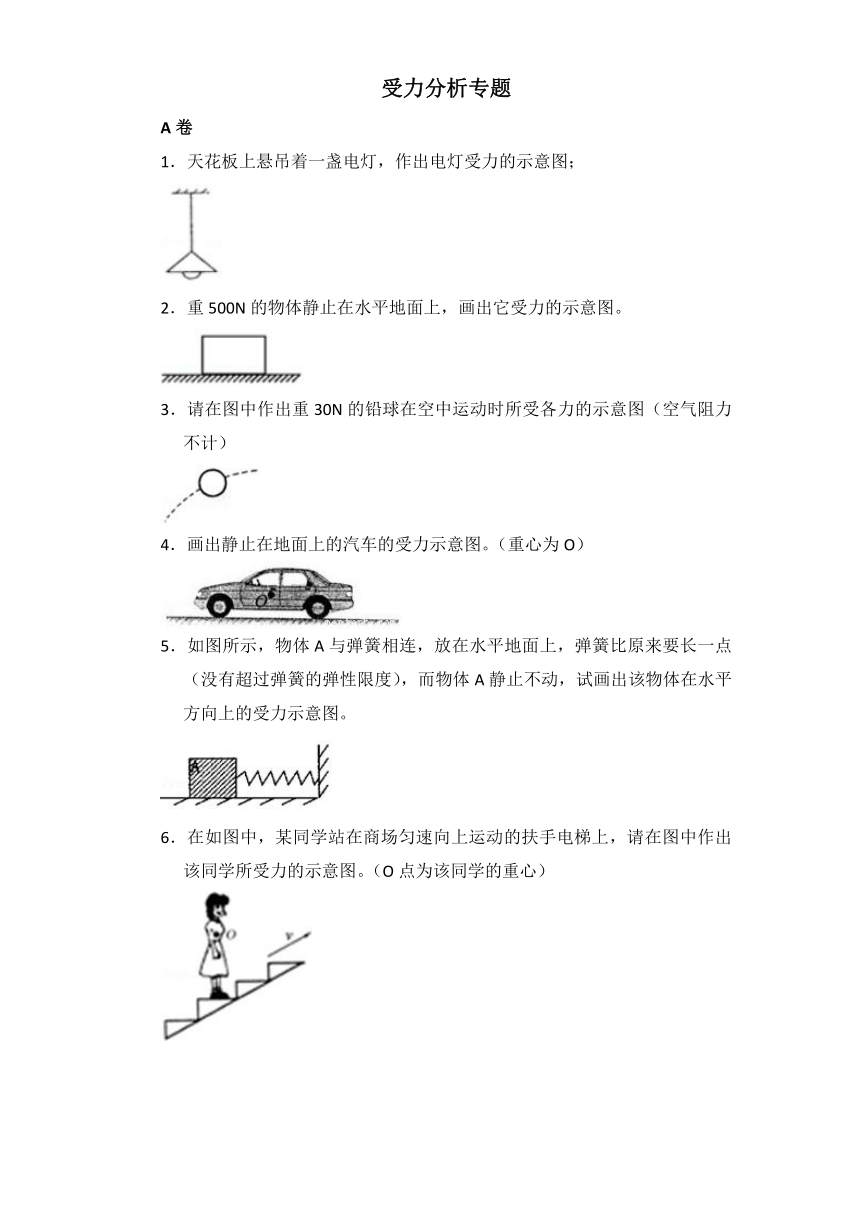

受力分析专题　
A卷
1．天花板上悬吊着一盏电灯，作出电灯受力的示意图；
2．重500N的物体静止在水平地面上，画出它受力的示意图。
3．请在图中作出重30N的铅球在空中运动时所受各力的示意图（空气阻力不计）
4．画出静止在地面上的汽车的受力示意图。（重心为O）
5．如图所示，物体A与弹簧相连，放在水平地面上，弹簧比原来要长一点（没有超过弹簧的弹性限度），而物体A静止不动，试画出该物体在水平方向上的受力示意图。
6．在如图中，某同学站在商场匀速向上运动的扶手电梯上，请在图中作出该同学所受力的示意图。（O点为该同学的重心）

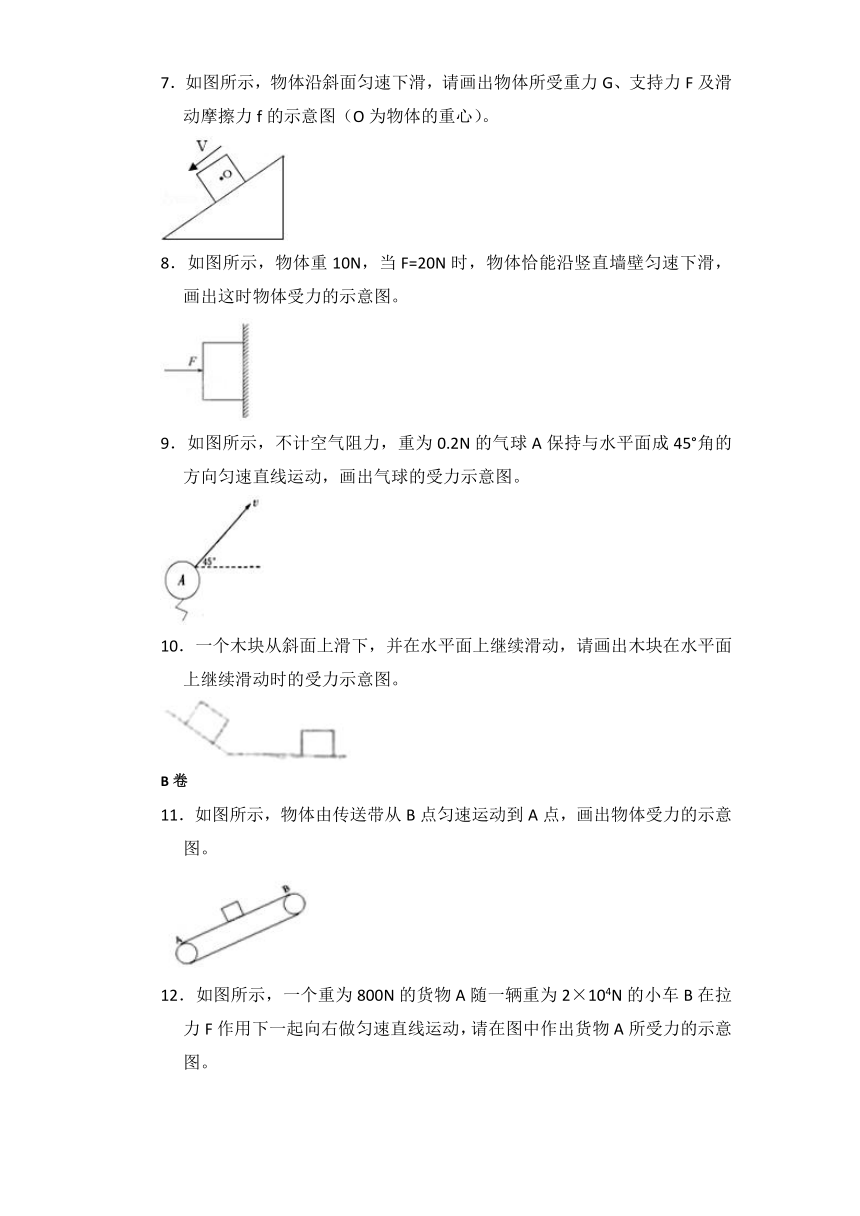

7．如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图（O为物体的重心）。
　
8．如图所示，物体重10N，当F=20N时，物体恰能沿竖直墙壁匀速下滑，画出这时物体受力的示意图。
9．如图所示，不计空气阻力，重为0.2N的气球A保持与水平面成45°角的方向匀速直线运动，画出气球的受力示意图。
10．一个木块从斜面上滑下，并在水平面上继续滑动，请画出木块在水平面上继续滑动时的受力示意图。
B卷
11．如图所示，物体由传送带从B点匀速运动到A点，画出物体受力的示意图。
12．如图所示，一个重为800N的货物A随一辆重为2×104N的小车B在拉力F作用下一起向右做匀速直线运动，请在图中作出货物A所受力的示意图。

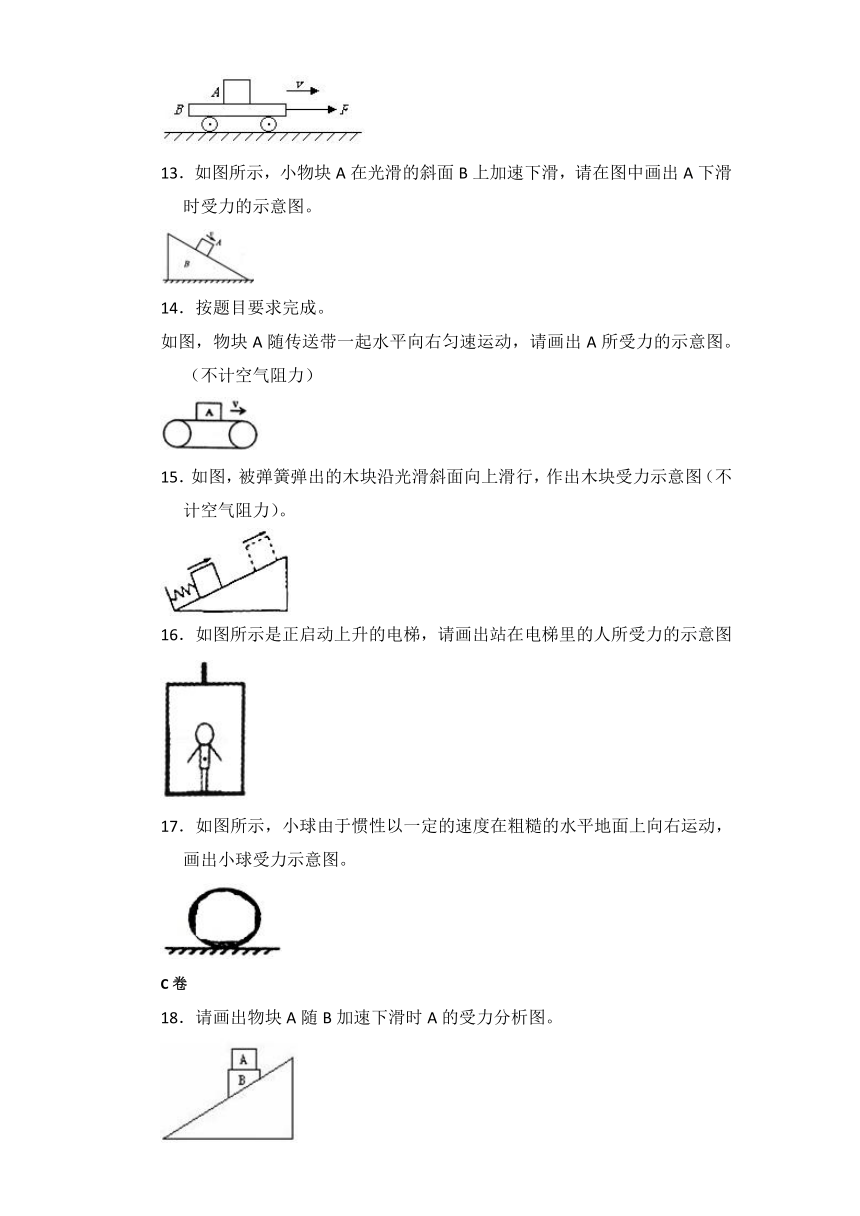

13．如图所示，小物块A在光滑的斜面B上加速下滑，请在图中画出A下滑时受力的示意图。
14．按题目要求完成。
如图，物块A随传送带一起水平向右匀速运动，请画出A所受力的示意图。（不计空气阻力）
15．如图，被弹簧弹出的木块沿光滑斜面向上滑行，作出木块受力示意图（不计空气阻力）。
16．如图所示是正启动上升的电梯，请画出站在电梯里的人所受力的示意图
17．如图所示，小球由于惯性以一定的速度在粗糙的水平地面上向右运动，画出小球受力示意图。
C卷
18．请画出物块A随B加速下滑时A的受力分析图。

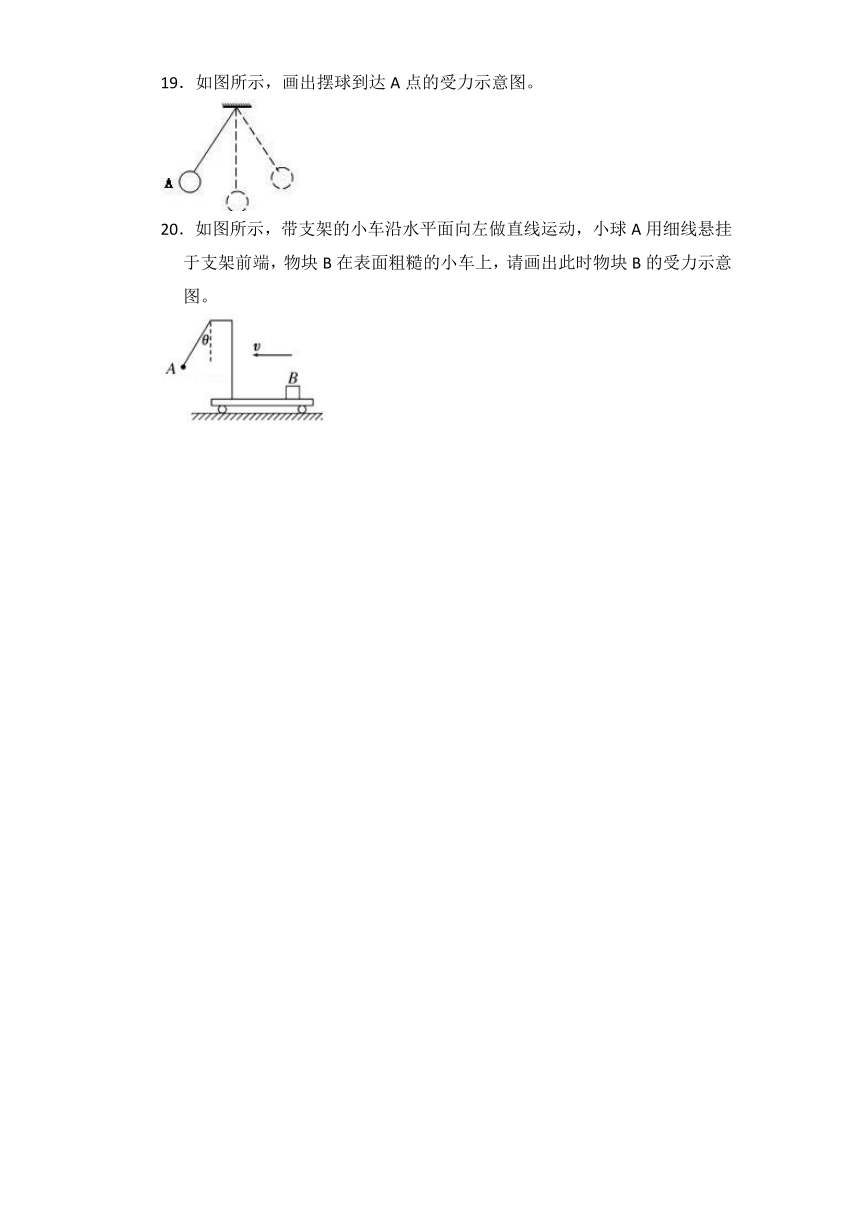

19．如图所示，画出摆球到达A点的受力示意图。
20．如图所示，带支架的小车沿水平面向左做直线运动，小球A用细线悬挂于支架前端，物块B在表面粗糙的小车上，请画出此时物块B的受力示意图。
受力分析专题答案
A卷
1．
2．
3．

4．
5．
6．
7．
8．
9．
10．
B卷
11．
12．

13．
14．
15．
16．
17．
C卷
18．

19．
20．
