第十二章 杠杆、滑轮作图 —2020-2021学年人教版八年级物理下册专题训练（含答案）

1118870010845800杠杆、滑轮作图专题

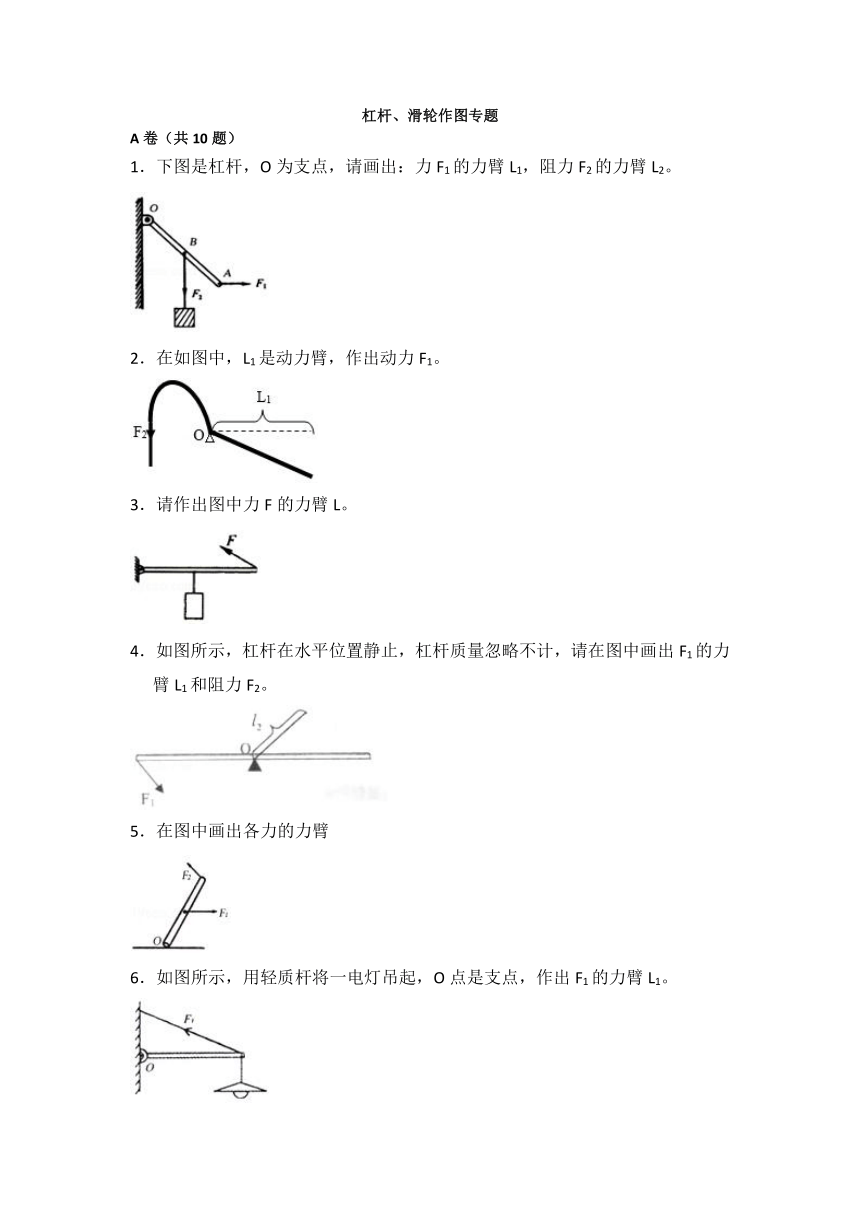

A卷（共10题）
1．下图是杠杆，O为支点，请画出：力F1的力臂L1，阻力F2的力臂L2。
2．在如图中，L1是动力臂，作出动力F1。
3．请作出图中力F的力臂L。
4．如图所示，杠杆在水平位置静止，杠杆质量忽略不计，请在图中画出F1的力臂L1和阻力F2。
5．在图中画出各力的力臂
6．如图所示，用轻质杆将一电灯吊起，O点是支点，作出F1的力臂L1。

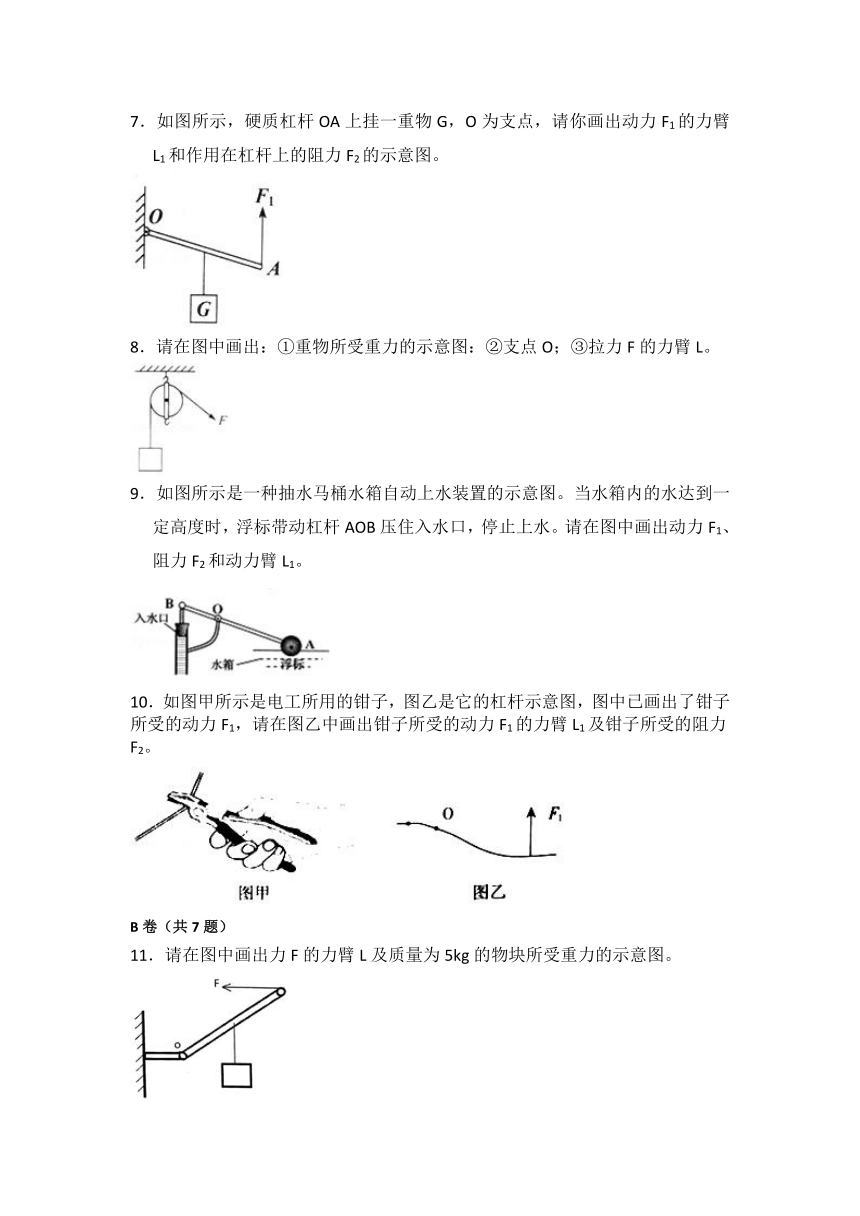

7．如图所示，硬质杠杆OA上挂一重物G，O为支点，请你画出动力F1的力臂L1和作用在杠杆上的阻力F2的示意图。
8．请在图中画出：①重物所受重力的示意图：②支点O；③拉力F的力臂L。
9．如图所示是一种抽水马桶水箱自动上水装置的示意图。当水箱内的水达到一定高度时，浮标带动杠杆AOB压住入水口，停止上水。请在图中画出动力F1、阻力F2和动力臂L1。
10．如图甲所示是电工所用的钳子，图乙是它的杠杆示意图，图中已画出了钳子所受的动力F1，请在图乙中画出钳子所受的动力F1的力臂L1及钳子所受的阻力F2。
B卷（共7题）
11．请在图中画出力F的力臂L及质量为5kg的物块所受重力的示意图。

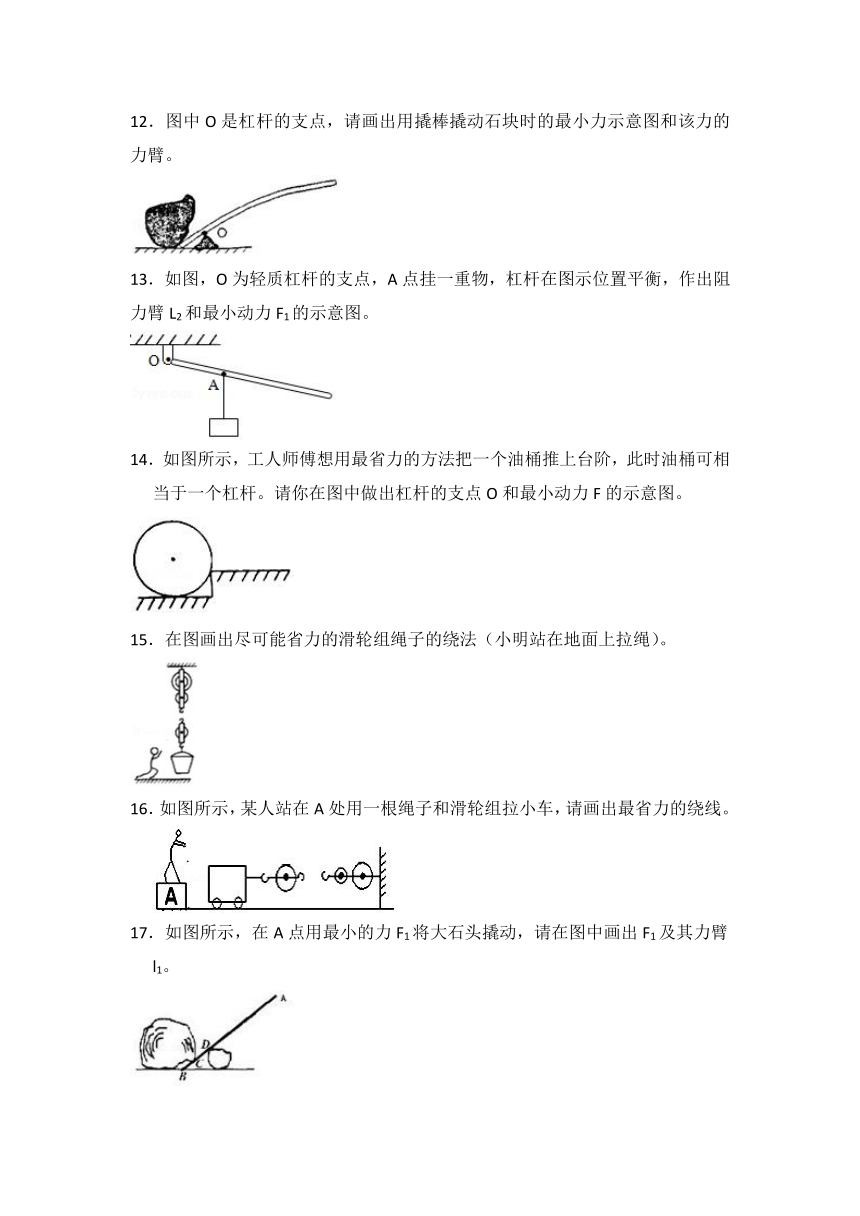

12．图中O是杠杆的支点，请画出用撬棒撬动石块时的最小力示意图和该力的力臂。
13．如图，O为轻质杠杆的支点，A点挂一重物，杠杆在图示位置平衡，作出阻力臂L2和最小动力F1的示意图。
14．如图所示，工人师傅想用最省力的方法把一个油桶推上台阶，此时油桶可相当于一个杠杆。请你在图中做出杠杆的支点O和最小动力F的示意图。
15．在图画出尽可能省力的滑轮组绳子的绕法（小明站在地面上拉绳）。
16．如图所示，某人站在A处用一根绳子和滑轮组拉小车，请画出最省力的绕线。
17．如图所示，在A点用最小的力F1将大石头撬动，请在图中画出F1及其力臂l1。

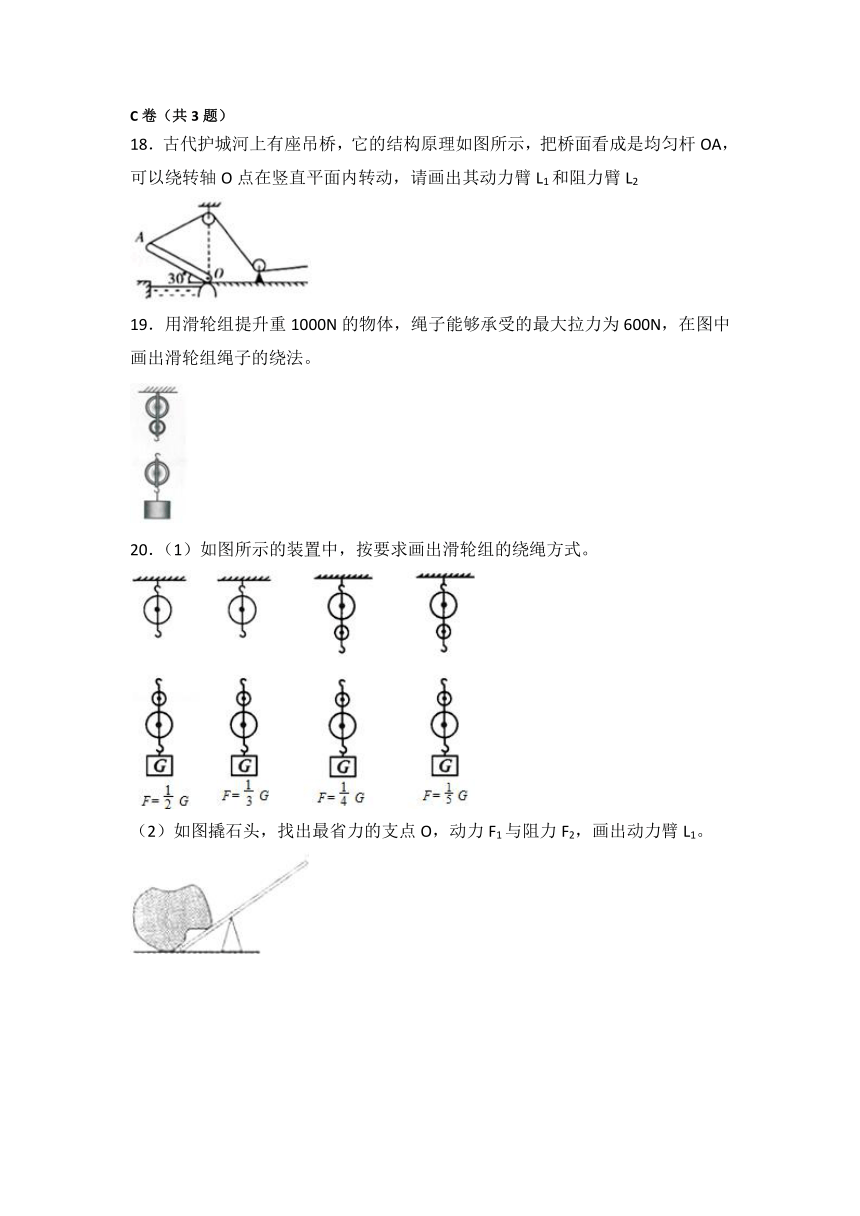

C卷（共3题）
18．古代护城河上有座吊桥，它的结构原理如图所示，把桥面看成是均匀杆OA，可以绕转轴O点在竖直平面内转动，请画出其动力臂L1和阻力臂L2
19．用滑轮组提升重1000N的物体，绳子能够承受的最大拉力为600N，在图中画出滑轮组绳子的绕法。
20．（1）如图所示的装置中，按要求画出滑轮组的绕绳方式。
（2）如图撬石头，找出最省力的支点O，动力F1与阻力F2，画出动力臂L1。
杠杆、滑轮作图专题
答案
1.
2.

3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
或或
20.（1）
（2）
