北师版九年级上册物理课件 第14章 14.6 直流电动机(习题课件，26张ppt)

第6节　 直流电动机
第十四章　 磁现象
BS版 九年级上
见习题
D
1
2
3

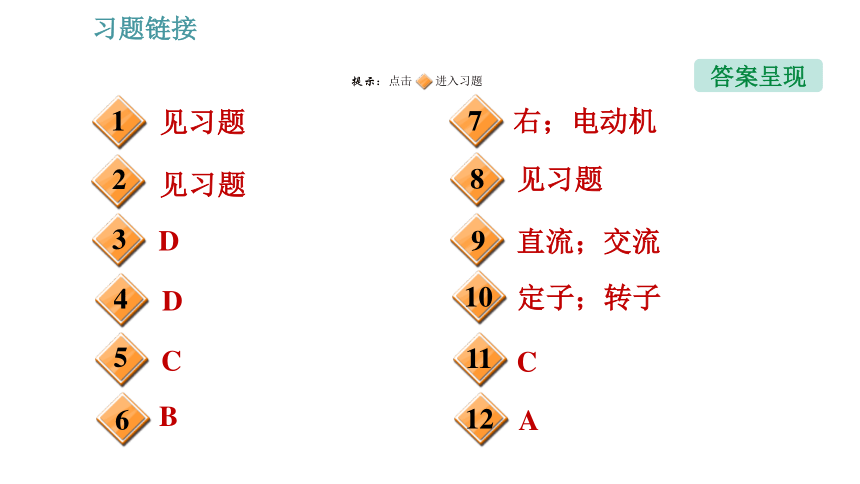

答案呈现
提示：点击 进入习题
D
C
B
4
5
6
见习题
直流；交流
7
8
9
定子；转子
10
11
C
12
右；电动机
见习题
A

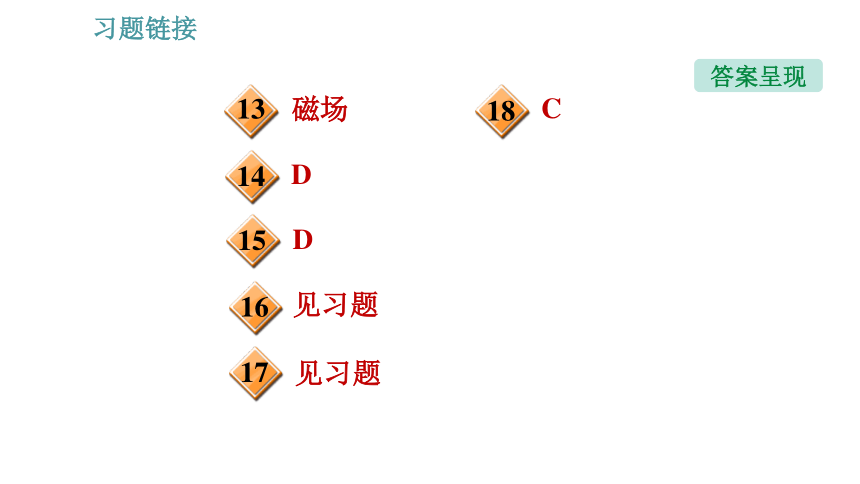

答案呈现
D
14
13
15
16
D
17
磁场
见习题
见习题
18
C

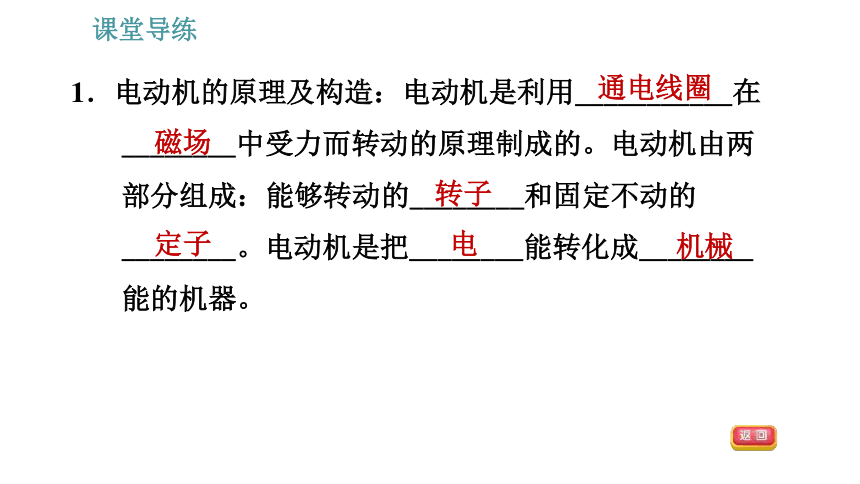

1．电动机的原理及构造：电动机是利用___________在________中受力而转动的原理制成的。电动机由两部分组成：能够转动的________和固定不动的________。电动机是把________能转化成________能的机器。
通电线圈
磁场
转子
定子
电
机械

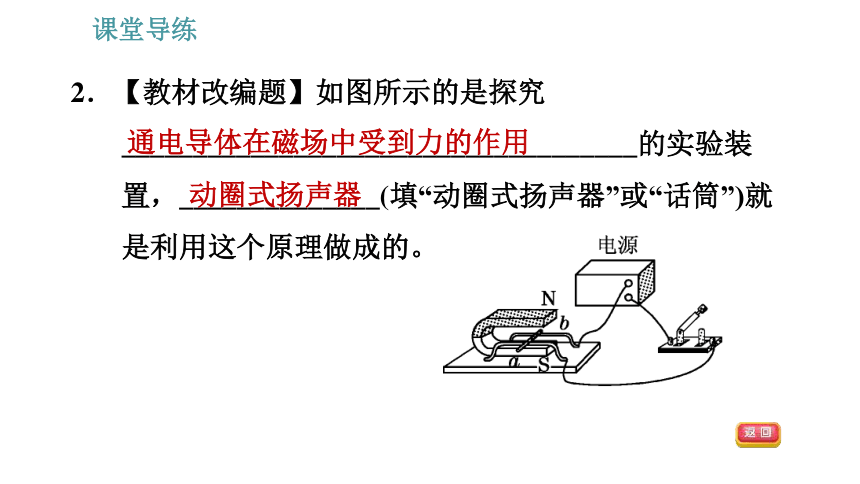

2．【教材改编题】如图所示的是探究____________________________________的实验装置，______________(填“动圈式扬声器”或“话筒”)就是利用这个原理做成的。
动圈式扬声器
通电导体在磁场中受到力的作用

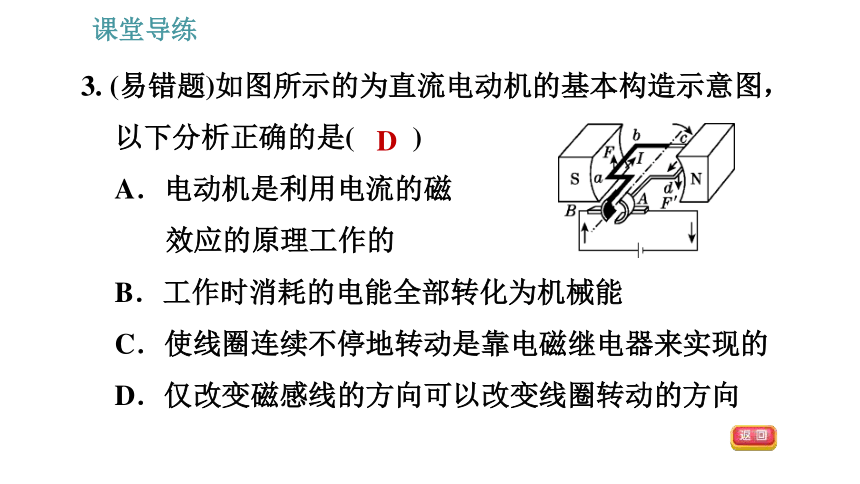

3. (易错题)如图所示的为直流电动机的基本构造示意图，以下分析正确的是(　　)
A．电动机是利用电流的磁
效应的原理工作的
B．工作时消耗的电能全部转化为机械能
C．使线圈连续不停地转动是靠电磁继电器来实现的
D．仅改变磁感线的方向可以改变线圈转动的方向
D

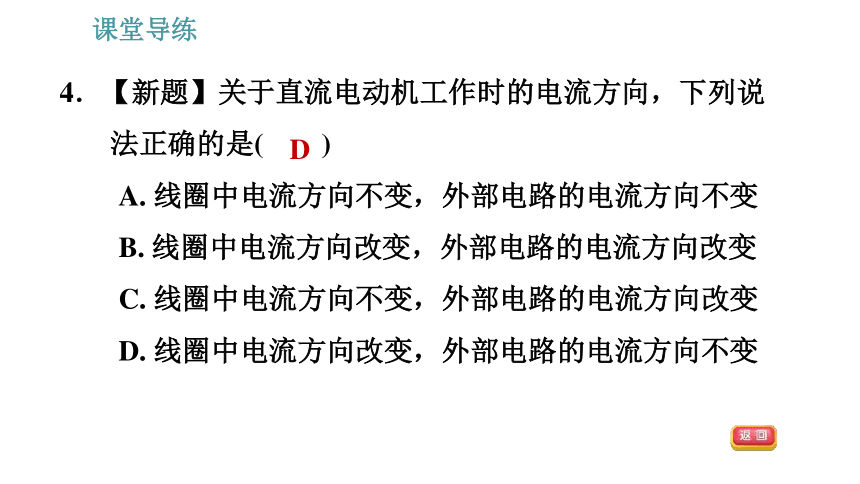

4．【新题】关于直流电动机工作时的电流方向，下列说法正确的是(　　)
A. 线圈中电流方向不变，外部电路的电流方向不变
B. 线圈中电流方向改变，外部电路的电流方向改变
C. 线圈中电流方向不变，外部电路的电流方向改变
D. 线圈中电流方向改变，外部电路的电流方向不变
D
5．【2020·辽宁鞍山改编】在如图所示的四个实验中，能够说明电动机工作原理的是(　　)
A B C D
C

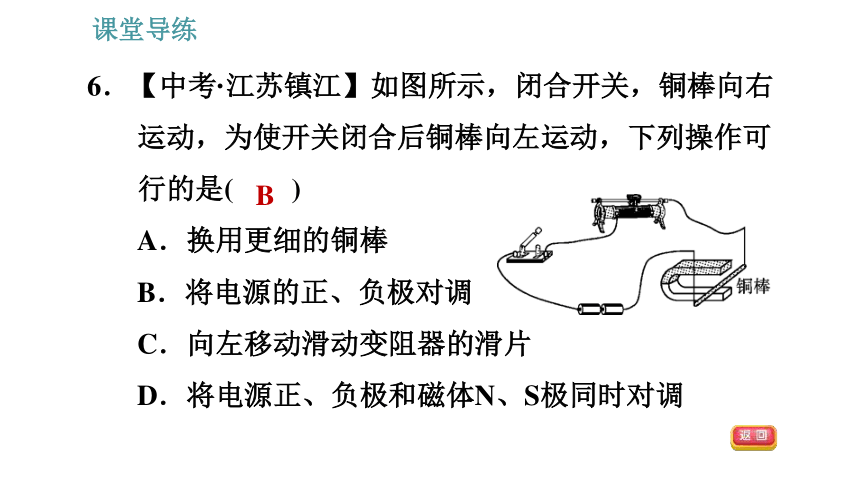

6．【中考·江苏镇江】如图所示，闭合开关，铜棒向右运动，为使开关闭合后铜棒向左运动，下列操作可行的是(　　)
A．换用更细的铜棒
B．将电源的正、负极对调
C．向左移动滑动变阻器的滑片
D．将电源正、负极和磁体N、S极同时对调
B
7．如图所示，闭合开关，导体ab向左运动，若只改变电流方向，则ab向______(填“左”或“右”)运动，以此为原理可制成______________
(填“电动机”或“发电机”)。
【点拨】通电导体在磁场中受到力的作用，作用力的方向与磁场方向和电流方向有关，应用此原理可制成电动机。
右
电动机
8．我们的生活越来越离不开电，电机(发电机、电动机的统称)在生活中的应用越来越广泛。如图所示的简易电机正在实现的能量转化是把________________。图中的两个分别与线圈两端相连，而又彼此绝缘的铜半环E和F叫________。
电能转化为机械能
换向器
9．生活中使用的电动机有______电动机和________电动机两种。
交流
直流
10. (易错题)实际使用的直流电动机由________和________两部分组成。转子的线圈有许多组，换向器由许多对铜片组成，定子由机壳和电磁铁(或永磁体)组成，转子安装在定子里。
转子
定子
11．下列家用电器中，没有用到电动机的是(　　)
A．电风扇
B．洗衣机
C．电热水壶
D．电吹风
C
12．电动机的作用是(　　)
A．把电能变为机械能
B．把电能变为热能
C．把电能变为化学能
D．把机械能变为电能
A
13.【中考·江西】如图所示的是灵敏电流计内部结构示意图，它的工作原理是利用通电导体在________中会受到力的作用，使指针发生偏转。
磁场
14．如图甲、乙所示的是通电线圈在磁场中的两个位置，下列关于这两个位置的说法正确的是(　　)
A．通电线圈在甲位置会静止，此时线圈不受外磁场对它的作用力
B．通电线圈在乙位置会静止，此时线圈不受外磁场对它的作用力
C．通电线圈在甲位置会静止，此时线圈仍受外磁场对它的作用力
D．通电线圈在乙位置会静止，此时线圈仍受外磁场对它的作用力
√
15.【2020·江苏淮安模拟】将组装好的电动机模型接入电路后,接通电源发现线圈不转动,用手拨动一下线圈，电动机转动起来。电动机模型开始不转动的原因可能是(　　)
A．线圈的内部出现断路
B．电刷与换向器接触不良
C．磁体的磁性不强
D．线圈正好处于平衡位置
D
16．【2020·江苏常州】某校刚刷完地坪漆的地下室内，弥漫着刺鼻的油漆味。为加快排出易燃、有毒气体，兴趣小组设计了如图所示的可调直流排气扇。
直流电动机的工作原理是_________________________
_____________。在讨论时，物理老师指出该方案的不足：每当线圈平面转过与磁感线相________(填“平行”或“垂直”)的位置时，换向器自动改变线圈中电流的方向，电路处于“通路→断路→通路”快速切换状态，极易激发电火花，成为火灾隐患。
通电线圈在磁场中受到力的作用而运动
垂直
17．【新题】在安装直流电动机模型的实验中，小明将组装好的电动机模型、滑动变阻器、电源、开关串联起来，如图甲所示。
(1)小明闭合开关，发现线圈不转，他用手轻轻转了一下线圈，电动机模型开始正常转动。线圈原来不转的原因是____________________________。
(2)若要电动机转速加快，小明应将滑动变阻器的滑片向________移动。
线圈刚好处在平衡位置
左
(3)接下来，小明把永磁铁换成如图乙所示的电磁铁，并将电磁铁线圈的两个接线柱M、N分别与电刷A、B相连，使电磁铁线圈与电动机模型线圈并联后，合用一个电源。当对调接在电源正、负极上的导线时，电动机线圈转动的方向会不会改变？答：_________，理由是_________________________________。
电流方向和磁场方向同时改变
不会
18．要使直流电动机的转速加快，下列采取的措施不可靠的是(　　)
A．增大线圈中的电流
B．更换电压较高的直流电源
C．将磁铁的两极对调
D．再增加一个磁铁，使该磁铁的磁场与原有的磁场方向一致
【思路点拨】增大电动机转速的方法：增大线圈中的电流、增大磁场的强度。
【答案】C
