北师版九年级上册物理习题课件 第14章 全章易错专训（14张）

第十四章　 磁现象
BS版 九年级上
全章易错专训

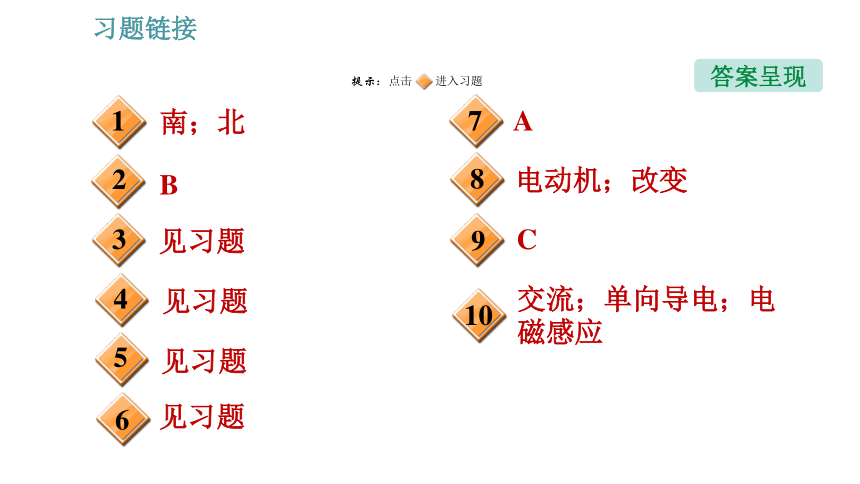

南；北
见习题
1
2
3
答案呈现
提示：点击 进入习题
见习题
见习题
见习题
4
5
6
B
C
7
8
9
交流；单向导电；电磁感应
10
A
电动机；改变

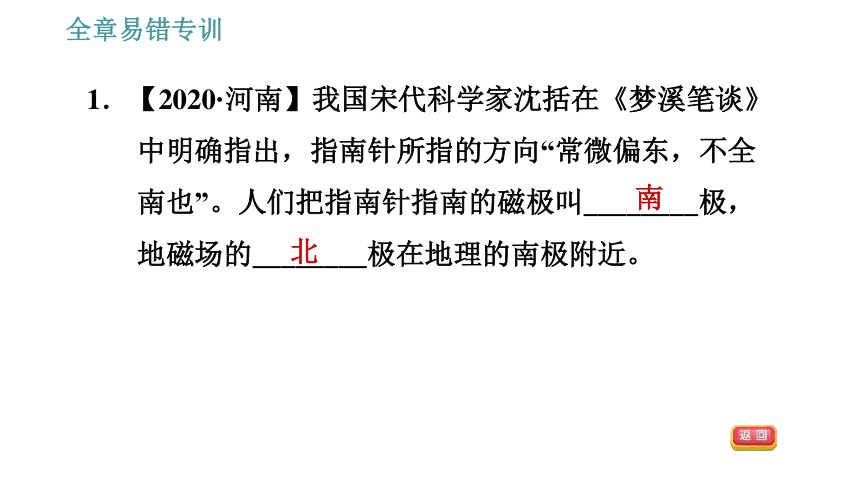

1．【2020·河南】我国宋代科学家沈括在《梦溪笔谈》中明确指出，指南针所指的方向“常微偏东，不全南也”。人们把指南针指南的磁极叫________极，地磁场的________极在地理的南极附近。
南
北

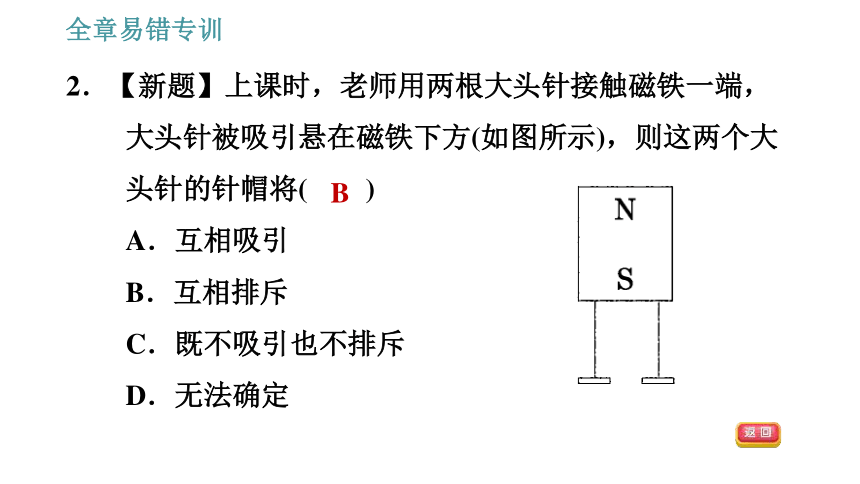

2．【新题】上课时，老师用两根大头针接触磁铁一端，大头针被吸引悬在磁铁下方(如图所示)，则这两个大头针的针帽将(　　)
A．互相吸引
B．互相排斥
C．既不吸引也不排斥
D．无法确定
B

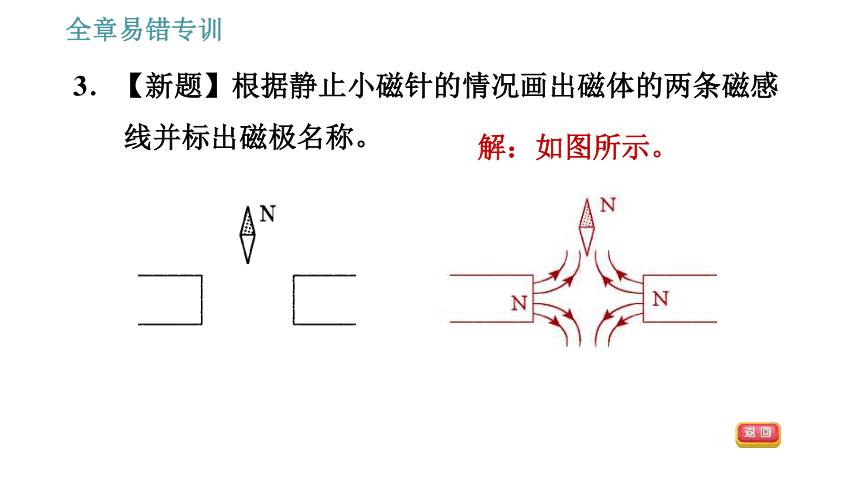

3．【新题】根据静止小磁针的情况画出磁体的两条磁感线并标出磁极名称。
解：如图所示。

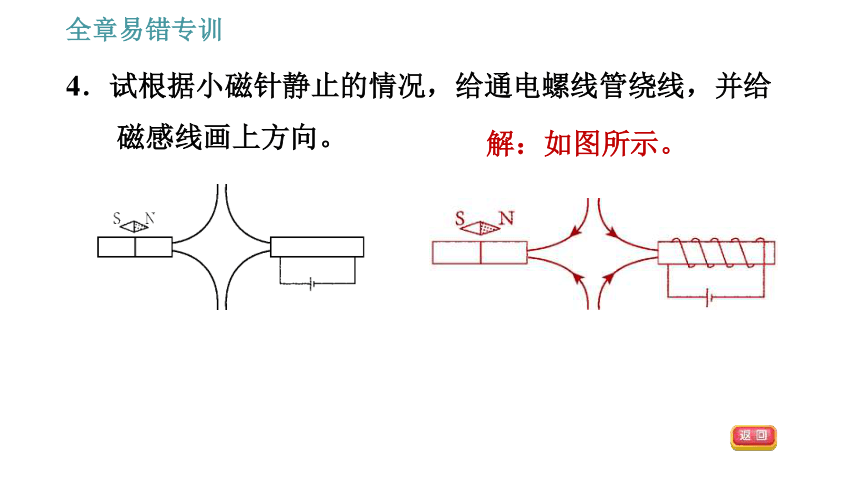

4．试根据小磁针静止的情况，给通电螺线管绕线，并给磁感线画上方向。
解：如图所示。

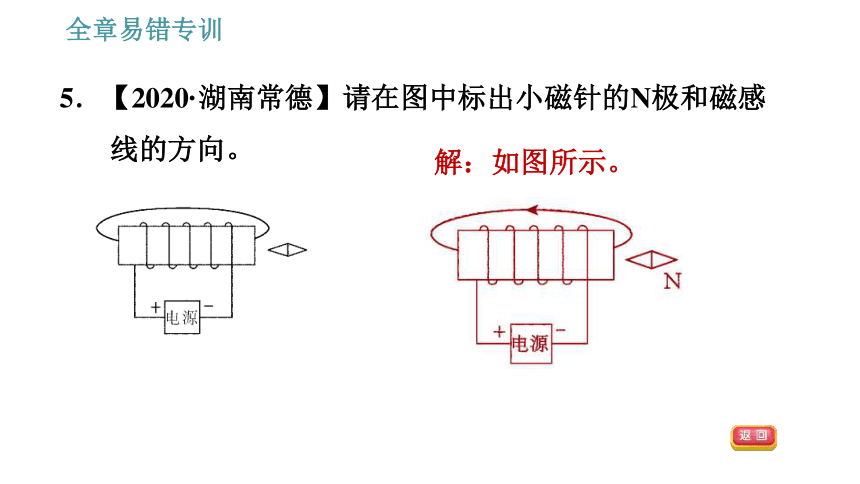

5．【2020·湖南常德】请在图中标出小磁针的N极和磁感线的方向。
解：如图所示。
6．【2020·贵州黔西南】给螺线管通电后，能自由转动的小磁针静止时的指向如图所示。在图中标出电源的“＋”“－”极、螺线管的N极，并标出螺线管外磁感线的方向。
解：如图所示。
7．【2020·贵州黔西南改编】如图所示的是实验室电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转。下列四幅图中与
此电流表工作原理相同的是(　　)
A B C D
A
8．如图所示的是________(填“发电机”或“电动机”)原理图，若将图中的磁体的S极和N极交换位置，其他保持不变，则线圈ab边所受力的方向________(填“改变”或“不改变”)。
【点拨】图中有电源，是电动机，是利用通电导线在磁场中受力的作用的原理工作的；通电导体在磁场受力而转动，转动方向与电流的方向和磁感线的方向有关，故若将图中的磁体的S极和N极交换位置，改变了磁场方向，其他保持不变，则线圈ab边所受力的方向改变。
【答案】电动机；改变
9.【立德树人·中国智慧】手机无线充电方便了人们的生活。如图所示，充电时充电板内的送电线圈产生交变磁场，使手机内的受电线圈感应到电磁信号，产生感应电流给手机电池充电。下列设备的工作原理与受电线圈的原理相同的是(　　)
A．扬声器 B．电动机
C．发电机 D．电磁起重机
C
10．如图所示，把两个发光二极管反向并联起来，并连接在发电机上。转动摇把，观察到两个发光二极管交替发光。该发电机发出的电流是________(填“直流”或“交流”)电，同时说明发光二极管具有________性。生活中使用的发电机
原理是________________现象。
【点拨】发光二极管具有单向导电性，把两个发光二极管反向并联起来，并与发电机串联，缓慢转动线圈，两个发光二极管交替发光，表明发电机发出电流的方向是变化的，即是交流电；生活中的发电机的原理是电磁感应现象。
【答案】交流；单向导电；电磁感应
