教科版九年级上册物理习题课件 期末提分练案 第6讲 第3课时 综合训练 家庭电路的连接与安全用电原则（10张）

第6讲 家庭用电
JK版 九年级上
期末提分练案
第3课时 综合训练
家庭电路的连接与安全用电原则
D
②
1
2
3

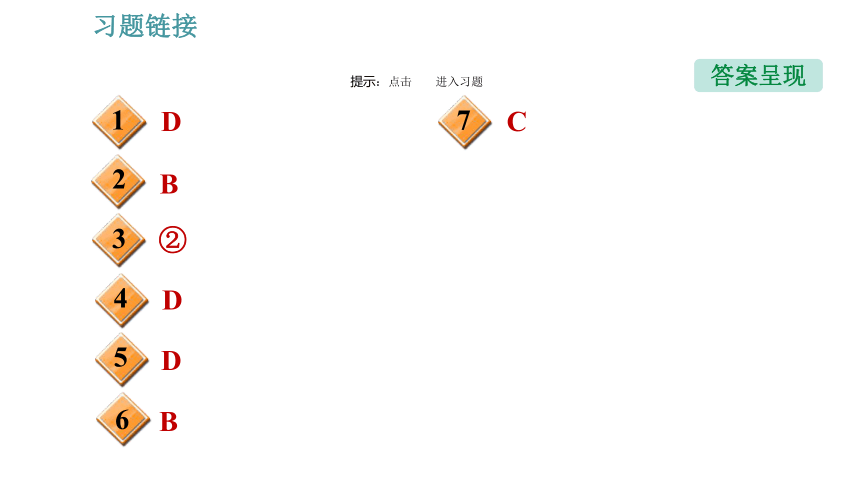

答案呈现
提示：点击 进入习题
D
D
B
4
5
6
B
C
7

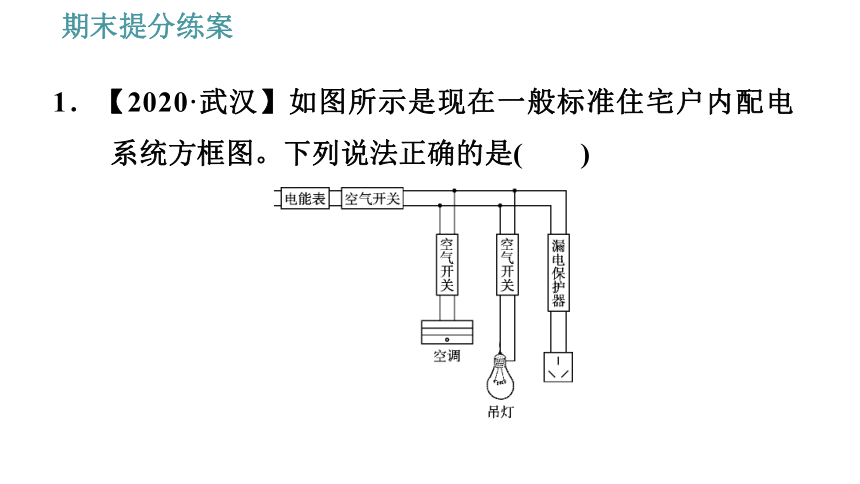

1．【2020·武汉】如图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是(　　)

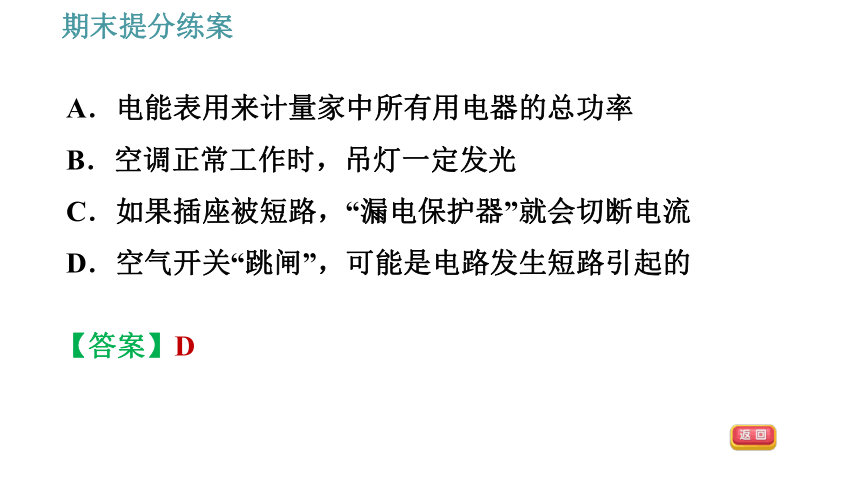

A．电能表用来计量家中所有用电器的总功率
B．空调正常工作时，吊灯一定发光
C．如果插座被短路，“漏电保护器”就会切断电流
D．空气开关“跳闸”，可能是电路发生短路引起的
【答案】D

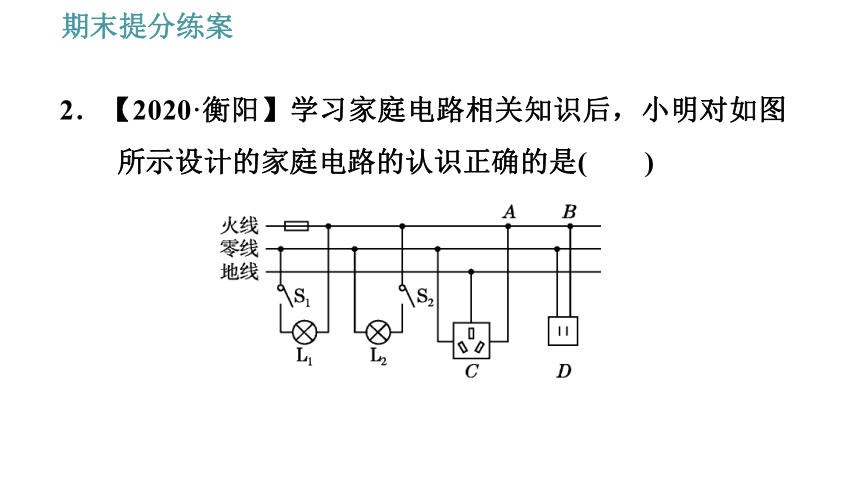

2．【2020·衡阳】学习家庭电路相关知识后，小明对如图所示设计的家庭电路的认识正确的是(　　)
A．图中两只灯与其对应控制开关的连接都是正确的
B．使用洗衣机时应选择插座C
C．灯L1、L2是串联的
D．如图中AB之间发生断路，则用试电笔检查插座C的各个插孔，试电笔的氖管都不发光
【答案】B
3．【2020·天津】如图所示为部分家庭电路示意图，其中电器元件连接错误的是________(填标号)。
②
4．【2020·福建】关于安全用电，下列做法正确的是(　　)
A．家用电器失火，先灭火后断电
B．用湿布擦拭工作中的家用电器
C．插线板的电源线绝缘层破损，仍继续使用
D．家用电器的金属外壳必须与三脚插头的长插脚相连
D
5．【2020·潍坊】下列做法符合安全用电要求的是(　　)
A．在高压电线下放风筝
B．用湿布擦拭使用中的台灯
C．去掉三脚插头中较长的插脚
D．使用试电笔时用手指抵住其上端的金属帽
D
6．【2020·永州】“珍爱生命，人人有责”，我们都要树立安全防范意识。下列做法属于安全行为的是(　　)
A．用湿手按开关
B．家用电器着火，立即切断电源
C．下雨打雷时，在大树下躲雨并用手机通话聊天
D．使用试电笔辨别火线、零线时，用手接触笔尖的金属体
B
