1．【2020·三明模拟】如图所示，电灯突然熄灭，用验电笔分别测c点和d点，氖管都发光。据此，你推断电路的故障可能出现在哪里(　　)
A．a、b间断路
B．b、c间断路
C．c、d间断路
D．e、f间断路

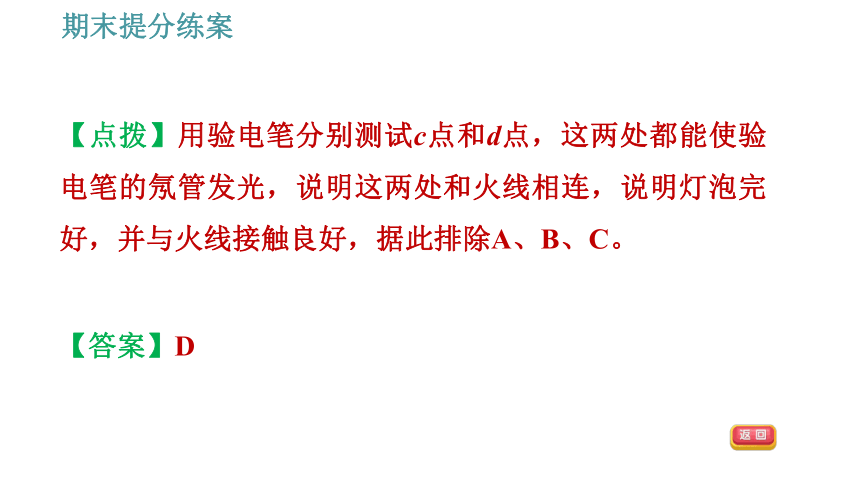

【点拨】用验电笔分别测试c点和d点，这两处都能使验电笔的氖管发光，说明这两处和火线相连，说明灯泡完好，并与火线接触良好，据此排除A、B、C。
【答案】D
2．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用试电笔插入书桌边的插座孔进行检查，发现其中一个孔能使试电笔的氖管发光。故障原因可能是(　　)
A．进户线火线上的熔丝烧断
B．进户线零线断了
C．书桌边的插座与零线断开
D．书桌边的插座与火线断开
【点拨】插头插入其他插座，台灯能正常发光，首先可以排除A和B选项，确定故障在书桌边的插座上；再用验电笔测试书桌边的插座，发现其中一个孔能使氖管发光，排除“书桌边的插座与火线断开”，则只有C中的原因可能。
【答案】C
3．【2020·邗江区二模】如图所示，当开关S闭合时，灯L正常发光。把一开关断开的台灯插头插在图中的插座里，发现台灯不亮，灯L也熄灭。用测电笔分别接触插座两孔及A、B两点时，氖管都不发光。造成这种现象的原因可能是(　　)
A．台灯插头短路 B．台灯灯头短路
C．台灯开关短路 D．进户线零线断路
【答案】A
4．【中考·烟台】如图所示的是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光。若电路中只有一处故障，则(　　)
A．电热水壶所在电路的b、c间断路
B．插座的接地线断路
C．电路的c、d间导线断路
D．电路的a、b间导线断路
【答案】C
5．【2019·自贡】用试电笔可辨别火线和零线，使氖管发光的是________。如图所示的电路，闭合开关S后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是______________。
火线
a、b之间断路
6．【中考·龙东】如图所示，新安装的照明电路，已知两个灯泡并联，灯泡的灯头接线存在一处故障，小刚学电工的检修方法，在保险丝处接入一个“220 V　40 W”的灯泡L0，当只闭合S、S1时，L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光，由此可以确定(　　)
A．L1灯头断路
B．L2灯头短路
C．L1灯头短路
D．L2灯头断路
【答案】B
7．【2021·大连高新区期末改编】电工师傅常用一只额定电压为220 V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3(每次只能闭合其中之一)时，可能出现以下三种情况，试判断(填“短路”“断路”或“正常”)：
(1)L0不亮，说明该支路________。
(2)L0正常发光，说明该支路________。
(3)L0发光呈暗红色，说明该支路________。
【点拨】(1)L0不亮，说明该支路不能形成通路，发生了断路。(2)L0正常发光，说明检验灯泡得到220 V电压，该支路发生了短路。(3)L0发光呈暗红色，说明检验灯泡得到的电压小于220 V，该支路是正常的。
断路
短路
正常
