一、选择题(每题5分，共30分)

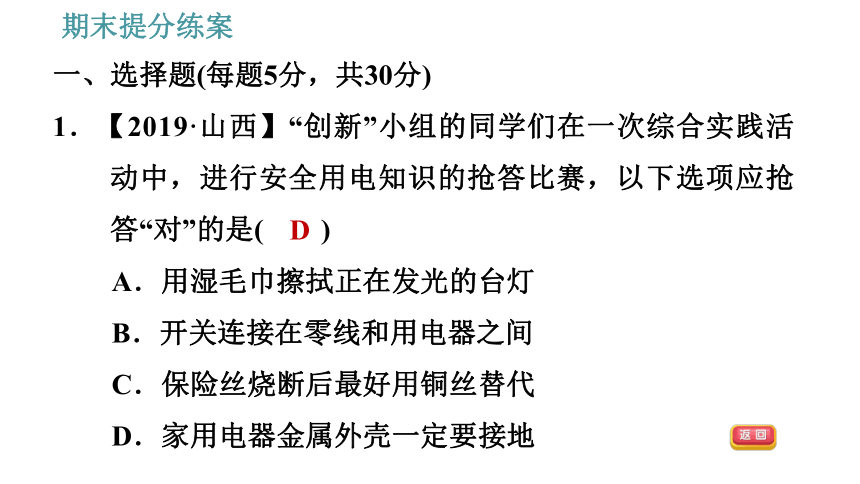

1．【2019·山西】“创新”小组的同学们在一次综合实践活动中，进行安全用电知识的抢答比赛，以下选项应抢答“对”的是(　　)
A．用湿毛巾擦拭正在发光的台灯
B．开关连接在零线和用电器之间
C．保险丝烧断后最好用铜丝替代
D．家用电器金属外壳一定要接地
D

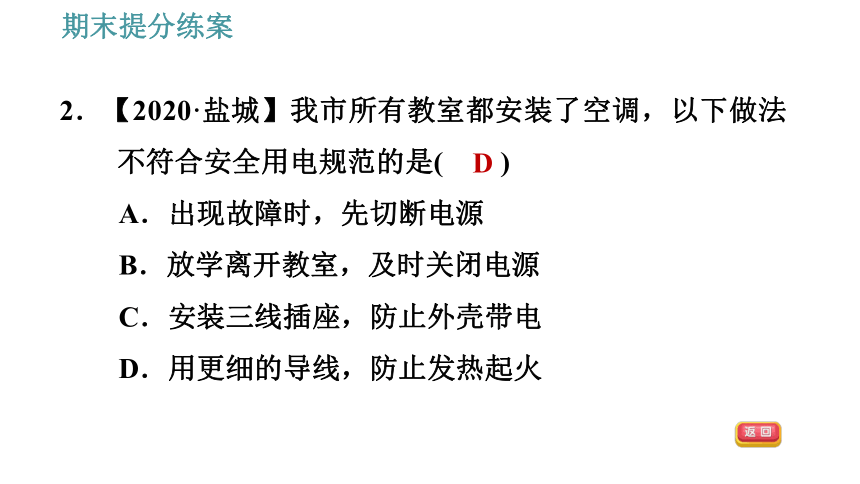

2．【2020·盐城】我市所有教室都安装了空调，以下做法不符合安全用电规范的是(　　)
A．出现故障时，先切断电源
B．放学离开教室，及时关闭电源
C．安装三线插座，防止外壳带电
D．用更细的导线，防止发热起火
D

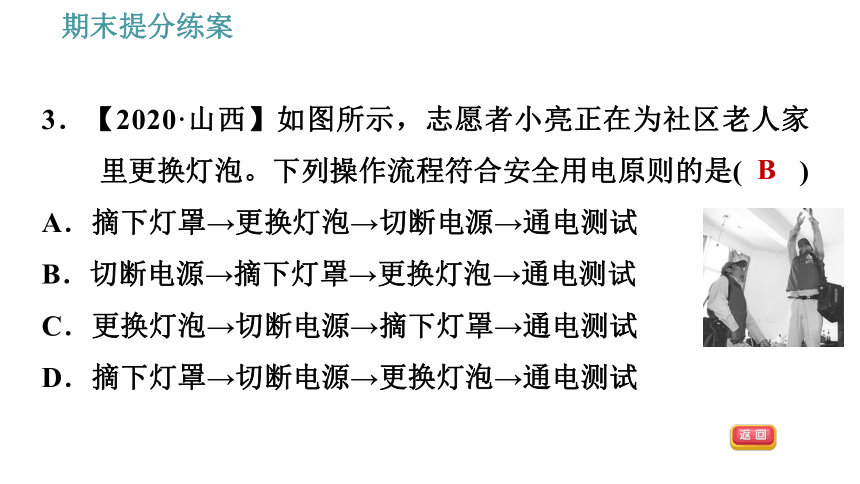

3．【2020·山西】如图所示，志愿者小亮正在为社区老人家里更换灯泡。下列操作流程符合安全用电原则的是(　　)
A．摘下灯罩→更换灯泡→切断电源→通电测试
B．切断电源→摘下灯罩→更换灯泡→通电测试
C．更换灯泡→切断电源→摘下灯罩→通电测试
D．摘下灯罩→切断电源→更换灯泡→通电测试
B

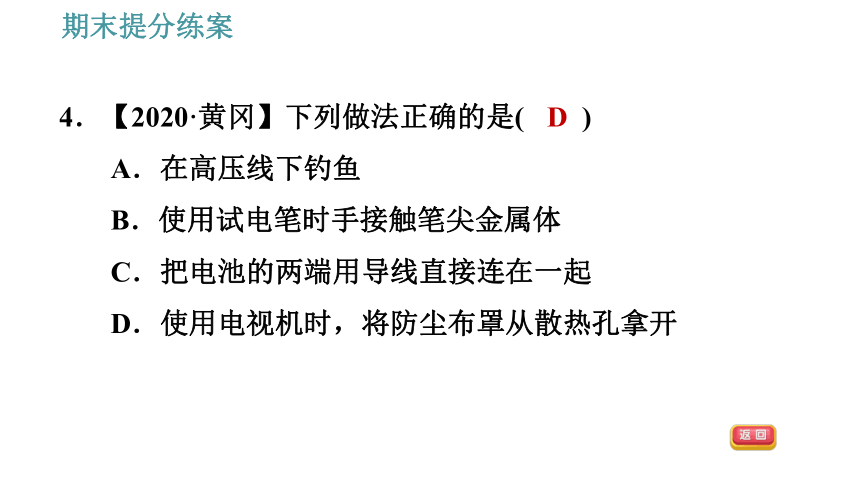

4．【2020·黄冈】下列做法正确的是(　　)
A．在高压线下钓鱼
B．使用试电笔时手接触笔尖金属体
C．把电池的两端用导线直接连在一起
D．使用电视机时，将防尘布罩从散热孔拿开
D

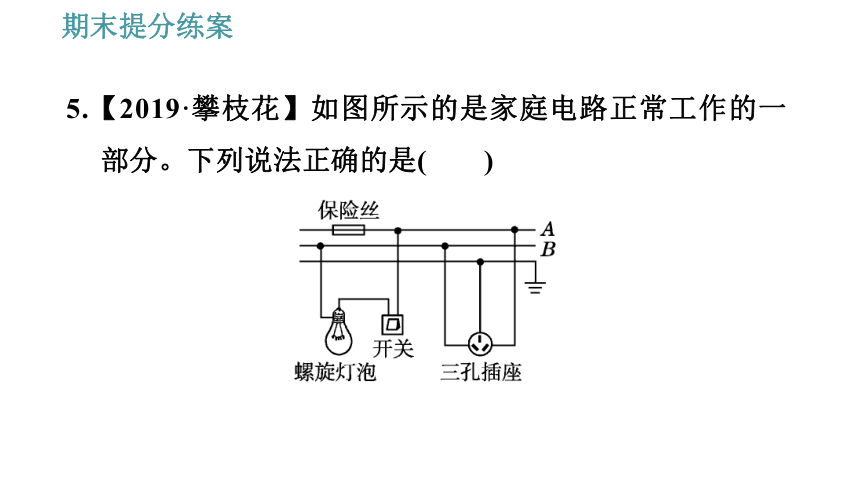

5.【2019·攀枝花】如图所示的是家庭电路正常工作的一部分。下列说法正确的是(　　)

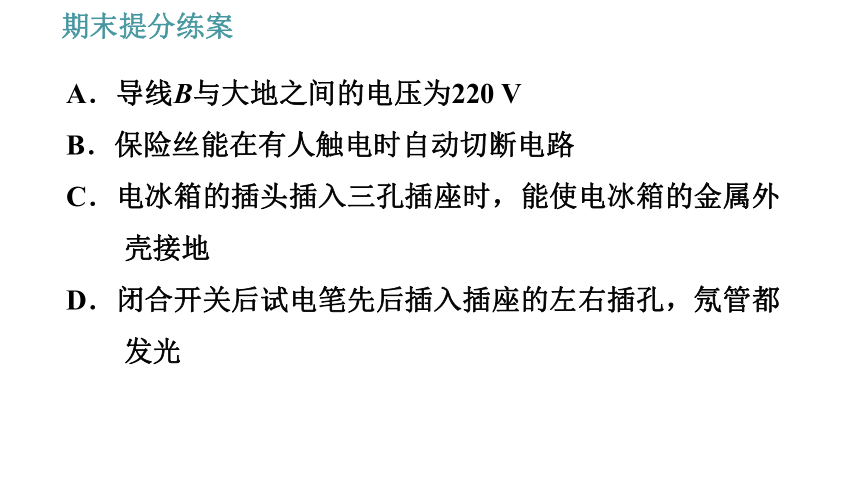

A．导线B与大地之间的电压为220 V
B．保险丝能在有人触电时自动切断电路
C．电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地
D．闭合开关后试电笔先后插入插座的左右插孔，氖管都发光

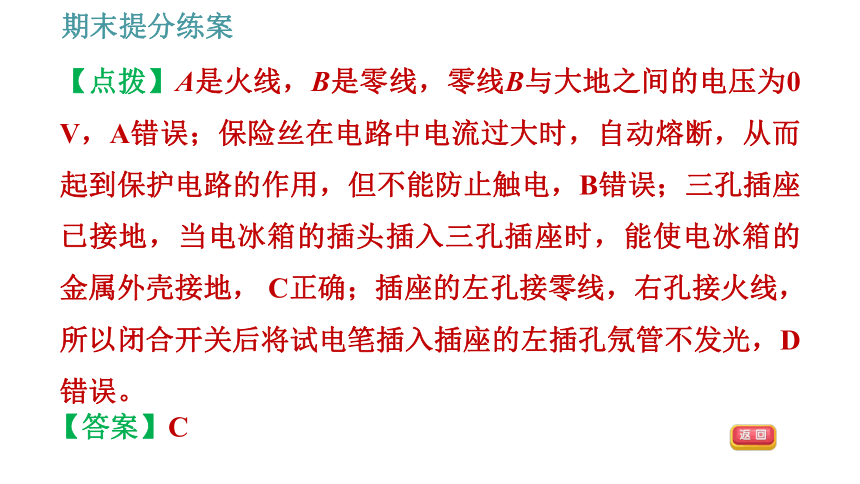

【点拨】A是火线，B是零线，零线B与大地之间的电压为0 V，A错误；保险丝在电路中电流过大时，自动熔断，从而起到保护电路的作用，但不能防止触电，B错误；三孔插座已接地，当电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地， C正确；插座的左孔接零线，右孔接火线，所以闭合开关后将试电笔插入插座的左插孔氖管不发光，D错误。
【答案】C

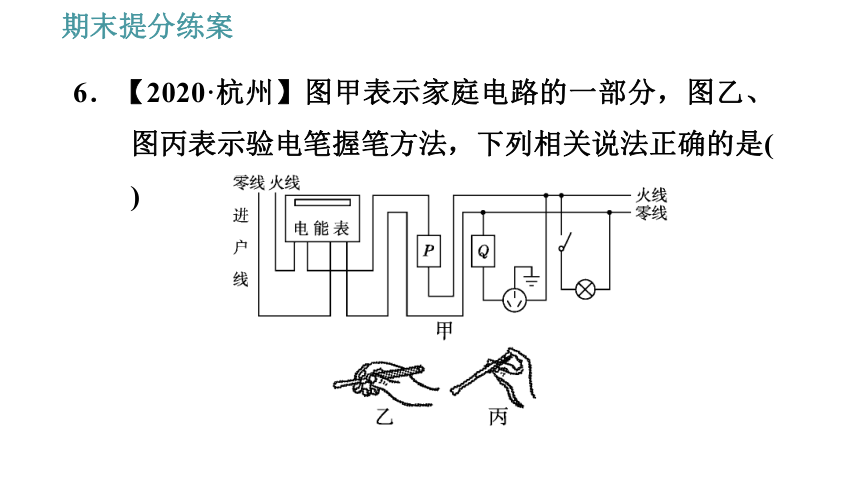

6．【2020·杭州】图甲表示家庭电路的一部分，图乙、图丙表示验电笔握笔方法，下列相关说法正确的是(　　)

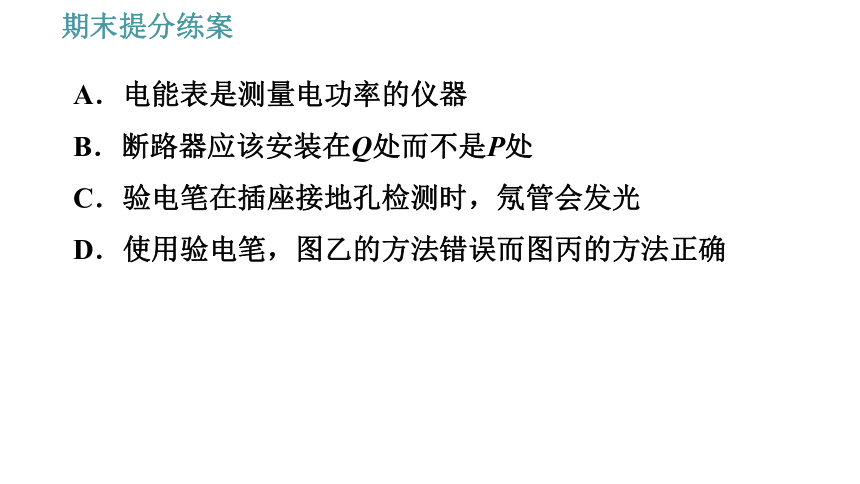

A．电能表是测量电功率的仪器
B．断路器应该安装在Q处而不是P处
C．验电笔在插座接地孔检测时，氖管会发光
D．使用验电笔，图乙的方法错误而图丙的方法正确
【点拨】电能表不是测量电功率而是测量用电器消耗电能的仪表，故A错误；为了用电的安全，断路器应该接在火线上，即接在P处，故B错误；验电笔在插座接地孔检测时，地线不带电，所以氖管不会发光，故C错误；使用验电笔时，应让手与笔尾的金属体接触，故丙的方法正确，故D正确。
【答案】D
二、填空题(每空2分，共24分)
7．【2020·凉山】一节干电池的电压是________V；人体的安全电压是不高于________V。
1.5
36
8.【2020·许昌二模】如图所示，甲、乙两个电路中，开关闭合后，输电线会因为电流过大而燃烧起来。甲图中电流过大是因为__________________引起的，乙图中电流过大是因为________引起的。
用电器总功率过大
短路
9．【2020·丹东】新建居民楼电路中，当电流过大时__________自动断开，切断电路，俗称跳闸；为了避免人不小心接触火线，电流经人体流入大地时发生触电事故，会装上___________对人体起到保护作用。
空气开关
漏电保护器
10．【2020·娄底】如图是常用的一个插线板。小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，
插孔可以提供电压。根据上述现象可知指示灯和开关是________(填“串联”或“并联”)的。使用三脚插头和三孔插座，目的是将用电器的金属外壳与________相连，防止触电。
串联
大地
11．某同学观察到他家里的电能表及空气开关如图所示。电能表上标识的“10(20) A”表示这个电能表的_______电流为10 A，__________电流为20 A。他家同时工作的用电器的总功率不能超过________W。该同学家的进户线是________(填序号)。
标定
额定最大
4 400
①②
三、作图题(12题6分，13题6分，共12分)
12．【2020·武威】一个房间要安装2盏“220 V　40 W”的电灯和一个插座，要求开关S只控制两盏灯，且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来。
解：如图所示。
13．【2020·东营】请用笔画线代替导线，将如图中的电灯、开关和插座(插座准备接大功率用电器)接入家庭电路中。
解：如图所示。
四、综合应用题(14、15题各12分，16题10分，共34分)
14．某同学家里买了一辆电动自行车，电源由四块蓄电池组成，电力充足，节能减排，但麻烦的是要天天充电。有一天，他装好充电器接通电源，但充电器不工作，瞬间就起火了，他马上用水将其浇灭。后来经检查此次事故的原因是一根钢针掉入充电器的内部所致。这时他才想起：他家的充电器常常放在抽屉里，抽屉里
什么都有，这根针差点酿成一场火灾，以后要记得充电器侧壁有孔，不能乱放。
(1)若每块蓄电池的电压是12 V，该同学拆卸电池碰到电源两极时是________(填“安全”或“不安全”)的。
【点拨】 若每块蓄电池的电压是12 V，电源由四块蓄电池组成，则电源两极之间的电压为48 V，所以该同学拆卸电池碰到电源两极时是不安全的。
不安全
(2)文中提到：“瞬间就起火了，他马上用水将其浇灭”，这样操作是错误的，正确的操作方法应该是先____________，再灭火。对此次充电器起火原因的猜测，你认为可能是________(填序号)。
①钢针扎破了输电线中的火线或零线
②钢针掉入充电器的内部引起短路
③充电器是伪劣假冒产品易起火
【点拨】 “瞬间就起火了，他马上用水将其浇灭”，因水是导体，这样操作是错误的；正确的操作方法应该是立即切断电源，然后灭火。充电器起火原因一般是发生短路，可能是钢针引起短路。
【答案】立即切断电源；②
(3)你认为充电器侧壁有孔的目的是_________，电动车里负责将电能转化为机械能的装置是________。
【点拨】充电器充电时会有部分电能转化为内能，使充电器的温度升高，所以侧壁有孔，目的是便于散热；电动车里的电动机负责将电能转化为机械能。
便于散热
电动机
(4)该同学听说电动车使用成本低，他很想知道为什么，就查看车的铭牌(如图所示)。经过思考，他明白了该车一次充满电最多可行驶的距离是50 km，消耗的电能是_________，每次充电花费不足1元。
0.6 kW·h
【点拨】该车一次充满电最多可行驶的距离是50 km；铭牌中每百公里耗电≤1.2 kW·h，则行驶50 km消耗的电能是
15．小伟是一个科学迷，在课余时间他利用一个规格为“2.2 V　0.01 A”的发光二极管设计了如图甲所示的电路。晚间关闭照明灯L后，利用二极管D发出的光指示开关所在的位置，S为单刀双掷开关，R为限流电阻。
(1)关闭照明灯后，为使二极管D正常工作，限流电阻R的阻值为多少欧？此时，电路消耗的总功率为多少瓦？
解：UR＝U－UD＝220 V－2.2 V＝217.8 V，IR＝ID＝0.01 A，限流电阻阻值
总功率P＝UI＝UID＝220 V×0.01 A＝2.2 W。
(2)从安全用电考虑，该电路存在安全隐患，应将单刀双掷开关S接在照明灯L与________间。
(3)不管照明灯关闭还是打开，该电路都要消耗电能。为节约电能，可以再接入一个光控开关(光照弱时自动闭合，光照强时自动断开)，你认为应将光控开关接在图乙中a、b、c三处的________处。
火线
b
16．【中考·东营】某品牌智能滚筒洗衣机具有洗净度高、不伤衣物、可设定洗涤温度、方便安全等优点。其简化等效电路如图所示，此时处于空挡位置。闭合开关S，旋钮绕P转动，实现挡位转换，旋至1挡时R1、R2同时工作，洗衣机处于加热状态；旋至2挡时R2和电动机同时工作，洗衣机处于保温洗涤状态。R1和R2 均为电热丝，其阻值不受温度影响，R1＝22 Ω，主要参数如表格所示。[c水＝4.2×103 J/(kg·℃) ]
××牌智能滚筒洗衣机
?
额定电压
220 V
加热功率
2 400 W
设定温度范围
30 ℃～90 ℃
电动机功率
240 W
防电墙电阻
1×106 Ω
(1)洗衣机内注入 10 kg 的水，在额定电压下连续加热1 050 s，水温由20 ℃上升到50 ℃，此过程中的加热效率是多少？
解：水吸收的热量Q吸＝c水m(t2－t1)＝4.2×103 J/(kg·℃)×10 kg×(50 ℃－20 ℃)＝ 1.26×106 J ，
加热消耗的电能W＝Pt＝2 400 W×1 050 s＝2.52×106 J，
加热效率
(2)R2阻值是多少？
解：洗衣机处于加热状态时，R1与R2并联，
R1电热丝的加热功率
R2电热丝的加热功率P2＝P－P1＝2 400 W－2 200 W＝200 W，
R2电热丝的阻值
(3)洗衣机处于保温洗涤状态时，干路电流是多少？
解：洗衣机处于保温洗涤状态时，R2与电动机并联，R2与电动机的总功率为
P总＝P2＋P动＝200 W＋240 W＝440 W，
干路电流
(4)防电墙技术的应用是洗衣机未来发展的趋势。防电墙通过在洗衣机内部形成永久性电阻保证人的安全。异常漏电情况下，电流依次经防电墙和人体流入大地，若人体的最大电阻为1×105 Ω，人体的安全电压不高于 36 V，通过计算判断防电墙技术能否保证人的安全。
解：防电墙与人体串联，串联总电阻为
R＝R0＋R人＝1×106 Ω＋1×105 Ω＝1.1×106 Ω，
串联电路中的电流
人体两端的电压U人＝I0R人＝2×10－4 A ×1×105 Ω＝20 V，
因为 U人小于 36 V，所以防电墙技术能保证人的安全。
