第4讲 电功率
JK版 九年级上
期末提分练案
第1课时 达标训练

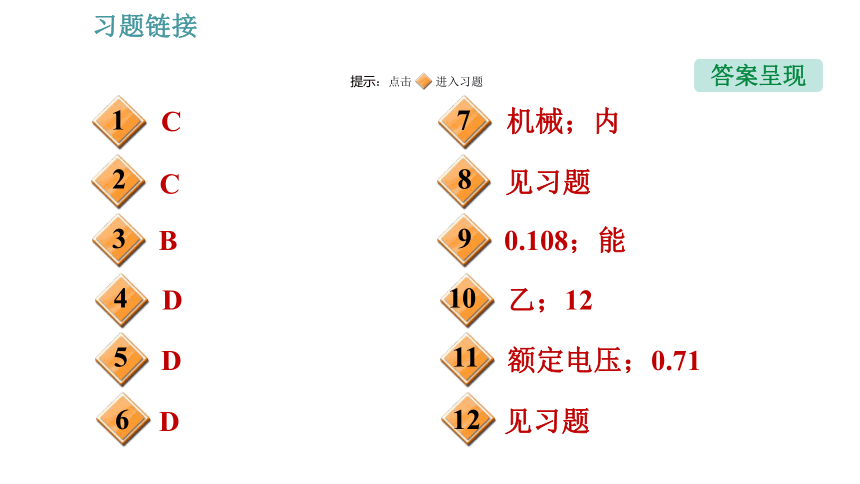

C
B
1
2
3
答案呈现
提示：点击 进入习题
D
D
D
4
5
6
C
机械；内
0.108；能
7
8
9
乙；12
见习题
10
11
12
见习题
额定电压；0.71
答案呈现
提示：点击 进入习题

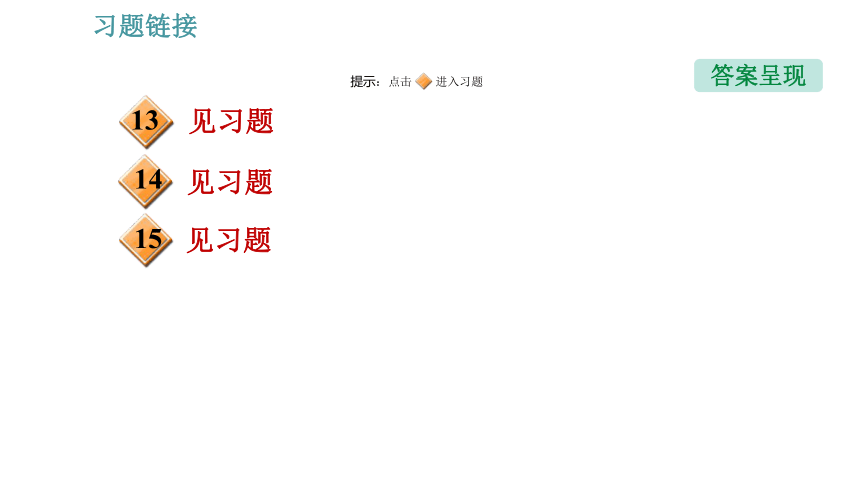

见习题
见习题
13
14
15
见习题

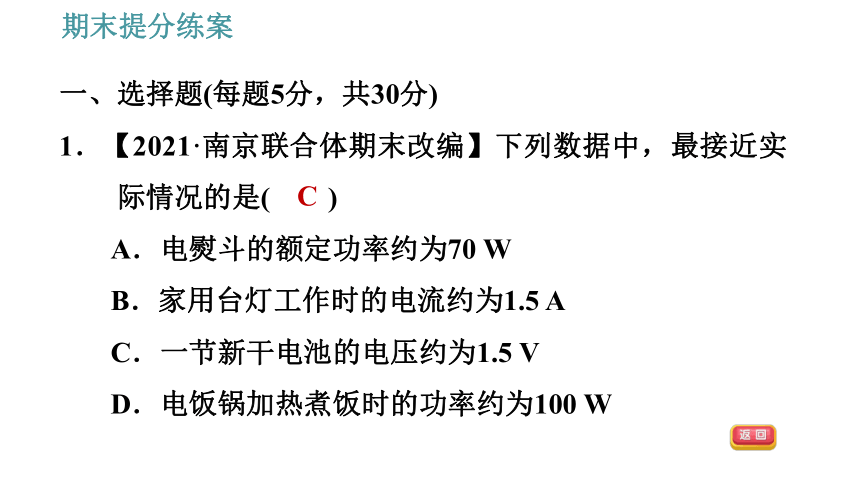

一、选择题(每题5分，共30分)
1．【2021·南京联合体期末改编】下列数据中，最接近实际情况的是(　　)
A．电熨斗的额定功率约为70 W
B．家用台灯工作时的电流约为1.5 A
C．一节新干电池的电压约为1.5 V
D．电饭锅加热煮饭时的功率约为100 W
C

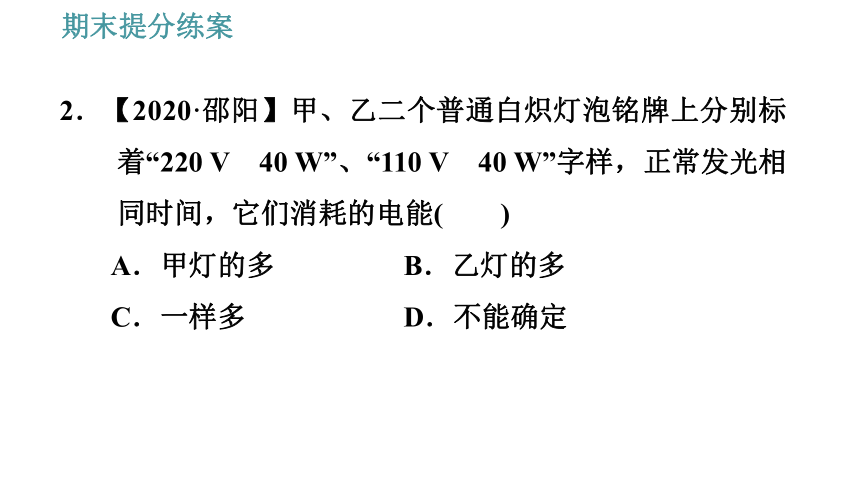

2．【2020·邵阳】甲、乙二个普通白炽灯泡铭牌上分别标着“220 V　40 W”、“110 V　40 W”字样，正常发光相同时间，它们消耗的电能(　　)
A．甲灯的多 B．乙灯的多
C．一样多 D．不能确定

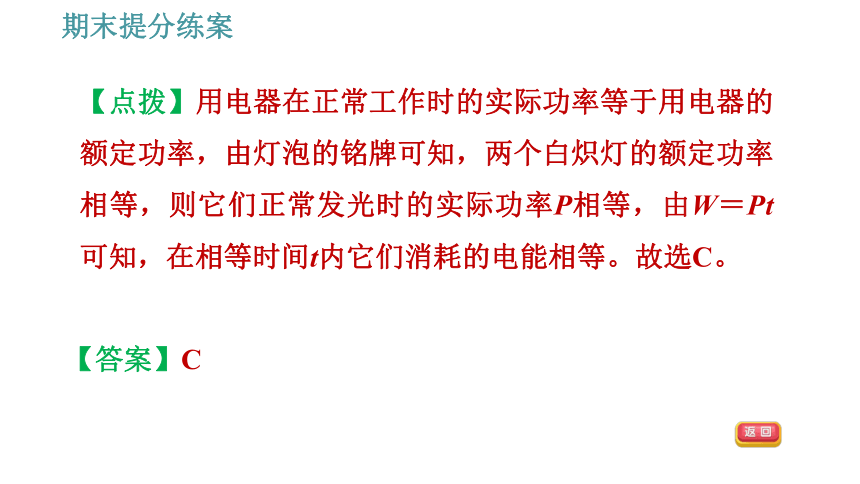

【点拨】用电器在正常工作时的实际功率等于用电器的额定功率，由灯泡的铭牌可知，两个白炽灯的额定功率相等，则它们正常发光时的实际功率P相等，由W＝Pt可知，在相等时间t内它们消耗的电能相等。故选C。
【答案】C

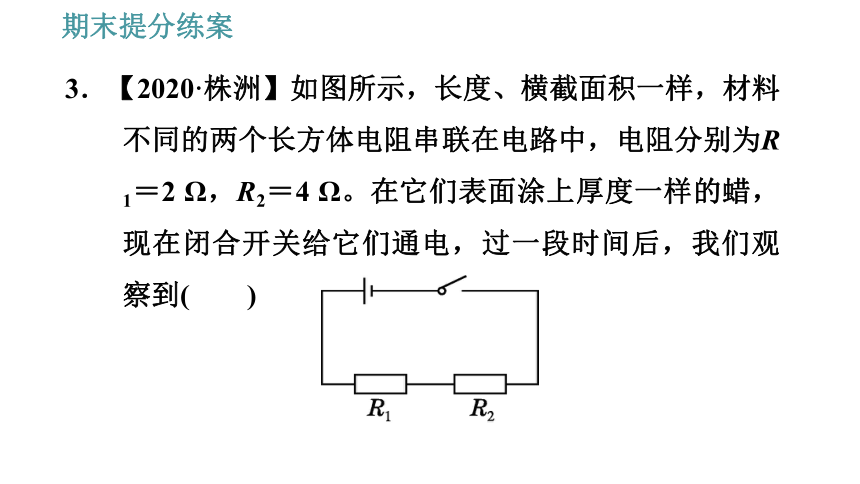

3．【2020·株洲】如图所示，长度、横截面积一样，材料不同的两个长方体电阻串联在电路中，电阻分别为R1＝2 Ω，R2＝4 Ω。在它们表面涂上厚度一样的蜡，现在闭合开关给它们通电，过一段时间后，我们观察到(　　)

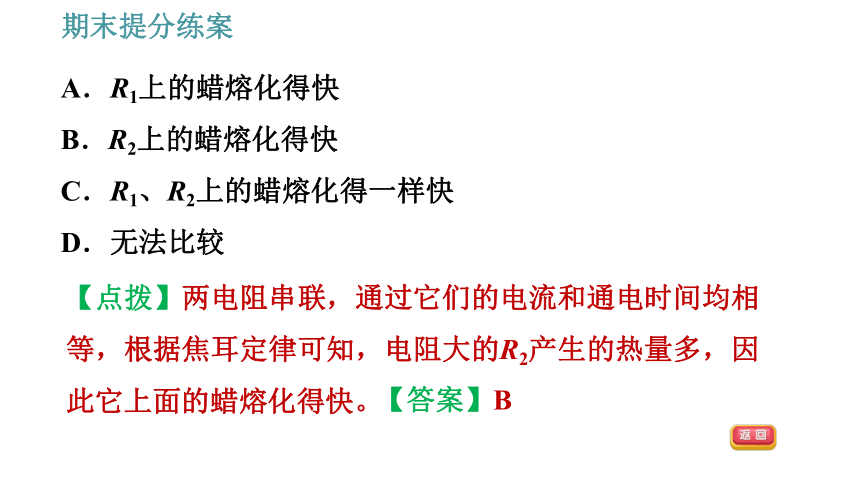

A．R1上的蜡熔化得快
B．R2上的蜡熔化得快
C．R1、R2上的蜡熔化得一样快
D．无法比较
【点拨】两电阻串联，通过它们的电流和通电时间均相等，根据焦耳定律可知，电阻大的R2产生的热量多，因此它上面的蜡熔化得快。
【答案】B

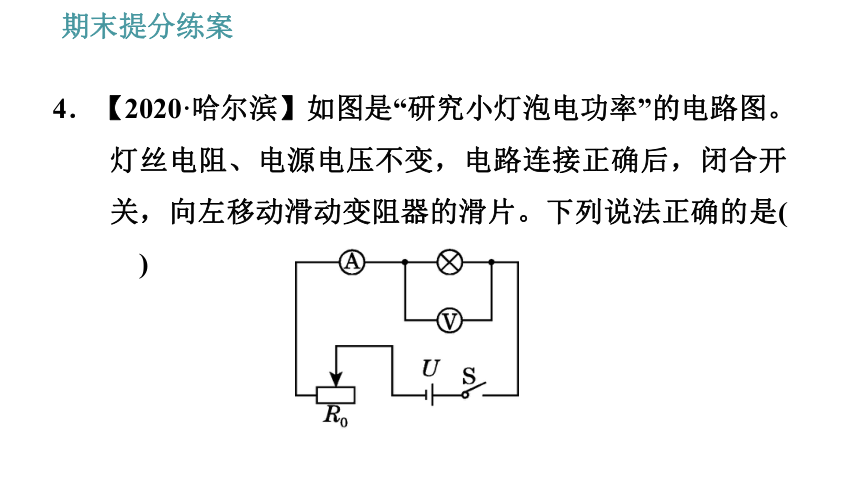

4．【2020·哈尔滨】如图是“研究小灯泡电功率”的电路图。灯丝电阻、电源电压不变，电路连接正确后，闭合开关，向左移动滑动变阻器的滑片。下列说法正确的是(　　)

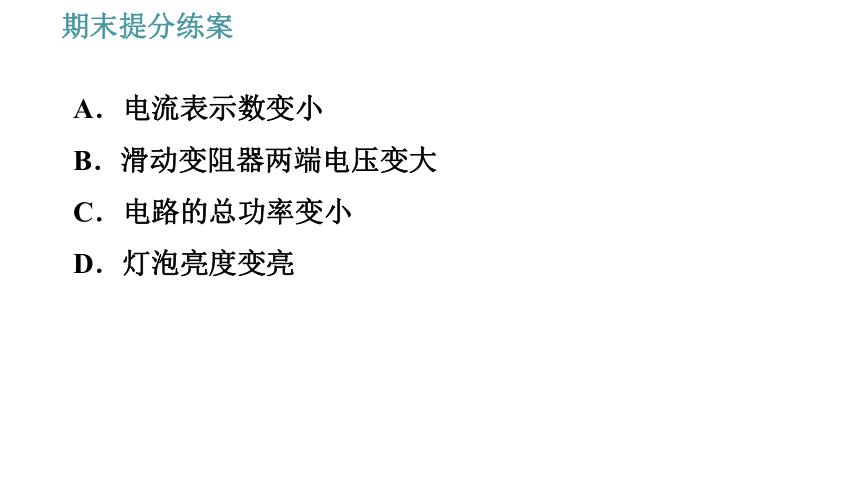

A．电流表示数变小 　　 　　
B．滑动变阻器两端电压变大
C．电路的总功率变小 　　　 　
D．灯泡亮度变亮

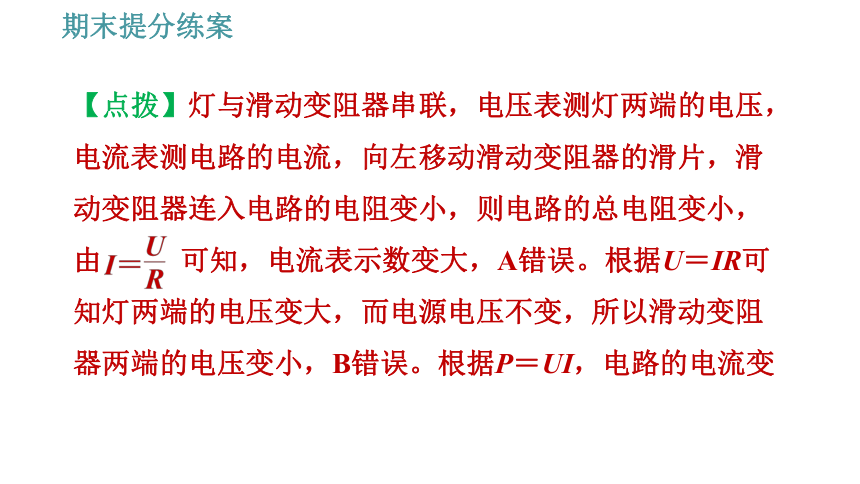

【点拨】灯与滑动变阻器串联，电压表测灯两端的电压，电流表测电路的电流，向左移动滑动变阻器的滑片，滑动变阻器连入电路的电阻变小，则电路的总电阻变小，由 可知，电流表示数变大，A错误。根据U＝IR可知灯两端的电压变大，而电源电压不变，所以滑动变阻器两端的电压变小，B错误。根据P＝UI，电路的电流变

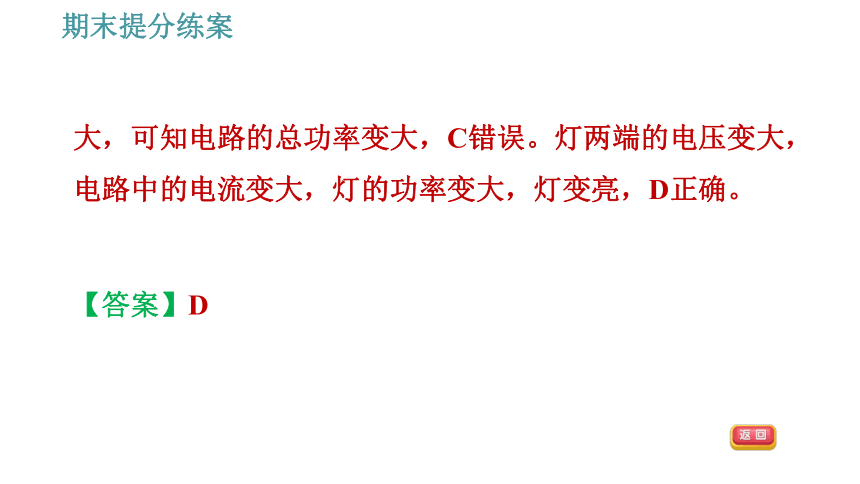

大，可知电路的总功率变大，C错误。灯两端的电压变大，电路中的电流变大，灯的功率变大，灯变亮，D正确。
【答案】D
5．【2020·北京】如图所示电路中，将开关S闭合，完全相同的灯L1和灯L2均发光。下列说法正确的是(　　)
A．灯L1比灯L2亮
B．通过A点的电流大于通过B点的电流
C．灯L1的实际电功率比灯L2的实际电
功率小
D．电路中A、B两点间的电压等于B、C两点间的电压
【点拨】由图知，两灯串联，所以通过A点的电流等于通过B点的电流，又因为灯L1和灯L2完全相同(其电阻相同)，并且串联，所以由U＝IR可知，灯L1和灯L2两端的电压相同，即A、B两点间的电压等于B、C两点间的电压；灯的亮度由灯的实际功率决定，两灯两端电压相同，通过它们的电流相同，由公式P＝UI知，其实际功率相同，所以两灯的亮度相同，故D正确，A、B、C错误。
【答案】D
6.【2020·眉山】如图甲所示，电源电压不变，将小灯泡L和电阻R接入电路中，只闭合开关S1时，小灯泡L的实际功率为1 W。图乙是小灯泡L和电阻R的I－U图像。下列说法中正确的是(　　)
A．只闭合开关S1时，L的电阻为10 Ω
B．再闭合开关S2后，电路总功率为1.2 W
C．再闭合开关S2后，电流表示数增加0.5 A
D．再闭合开关S2后，在1 min内电阻R产生的热量是24 J
【点拨】只闭合开关S1时，电路为小灯泡L的简单电路，此时小灯泡L的实际功率为1 W，由图像乙可知，当UL＝2 V时，IL＝0.5 A，其实际功率为：PL＝ULIL＝2 V×0.5 A＝1 W，则电源的电压U＝UL＝2 V，由 可得小灯泡L的电阻： 故A错误。再闭合S2后，R与L并联，电流表测干路电流，R两端的电压也为2 V，由图像乙可知，此时通过R的电流为0.2 A，则干路电流：
I＝IR＋IL＝0.2 A＋0.5 A＝0.7 A，电路总功率：P＝UI＝2 V×0.7 A＝1.4 W，故B错误。再闭合开关S2后，通过L的电流不变，则电流表示数的增加量即为通过R的电流，其大小为0.2 A，故C错误。再闭合开关S2后，在1 min内电阻R产生的热量：QR＝WR＝URIRt＝2 V×0.2 A×60 s＝24 J，故D正确。
【答案】D
二、填空题(每空2分，共22分)
7．【2020·青岛模拟】如图所示，用电动机提升重物时，电动机将电能大部分转化为________能，当该重物上升到一定高度时，电动机的转子突然被卡住，此时电能全部转化为________能，因此这种情况下电动机容易被烧坏。
机械
内
8．【2020·黔东南】电能表是测量_________________的仪表。小红同学家中电能表月初和月底的读数如图所示，则这个月小红家里用了________度电。小红同学为了
电功(或消耗电能)
82
测一只正在工作的电饭锅的实际电功率，她关闭了家中其他所有电器，此时她家标有“3 000 r/(kW·h)”字样的电能表每分钟转过30 r，则这只电饭锅工作时的实际功率为________W。
600
9．【2020·福建】民航局规定：严禁乘客携带超过160 W·h(瓦·时)的锂电池上飞机，某品牌笔记本电脑的电池铭牌标有“10.8 V　10 A·h”字样，充满电后，存储的电能为________kW·h，该笔记本电脑________(填“能”或“不能”)带上飞机。
0.108
能
10．【2020·成都】小彬用如图所示的实验装置探究“电流的热效应跟电阻大小的关系”，电源电压为3 V，电阻丝R1＝10 Ω，R2＝20 Ω，两气球相同。闭合开关后，
密闭烧瓶内的空气被加热，他观察到________气球先鼓起来。通电1 min，R2产生的热量为________J。
乙
12
11．【2020·哈尔滨】有一只标有“3.8 V　0.3 A”的小灯泡。其中“3.8 V”是指小灯泡的____________。将小灯泡接在3.0 V的电路中，实际的电功率是________W(灯丝电阻不变，结果保留两位小数)。
【点拨】由欧姆定律可得小灯泡灯丝的电阻：
将小灯泡接在3.0 V的电路中，灯丝电阻不变，其实际的电功率：
【答案】额定电压；0.71
三、实验探究题(12题9分，13题17分，共26分)
12．【2020·泰州】如图所示是小明“探究影响电流热效应的因素”的实验装置，在甲、乙两瓶中装入质量和初温均相同的煤油，R1、R2采用如图连接方式的目的是
____________________________。闭合开关一段时间后，乙瓶中温度计的示数较高，由此说明通电导体产生的热量与________有关。小华用相同装置(煤油质量也相等)同时进行实验，细心的小红看到小明和小华两组电阻丝阻值相等的烧瓶中，小华这一组的煤油升温比小明的快，比较发现：小华的滑动变阻器接入电路的阻值较小，根据这一现象，小红________(填“能”或“不能”)初步判断出通电导体产生的热量与通过导体的电流有关。
控制电流和通电时间相同
电阻
能
13．【2020·滨州】某实验小组用图甲所示的器材测量小灯泡的电功率，电源电压恒为4.5 V，待测小灯泡L的额定电压为2.5 V，滑动变阻器R的规格为“20 Ω　1 A”。
(1)图甲是该实验小组没有连接完整的电路，请用笔画出导线，在图甲中完成电路连接，要求滑动变阻器滑片向右移动时电阻变大，导线不交叉。
解：如图所示。
(2)闭合开关前，滑动变阻器滑片P应位于____(填“A”或“B”)端。
(3)连接完电路，闭合开关后，发现无论怎样移动滑片，小灯泡不亮，电流表示数变化明显，电压表无示数。仔细检查，连接无误，那么出现该状况的原因可能是小灯泡发生________(填“断路”或“短路”)。
B
短路
(4)排除故障后，按图甲所示的电路继续进行实验。闭合开关，移动滑片P，使小灯泡L发光，测出小灯泡L的相关物理量，记录和计算结果如表，则小灯泡的额定功率为________W。由表中信息可知：灯泡实际功率越________，灯泡越亮。
实验次数
1
2
3
4
5
电压U/V
1
1.5
2
2.5
3
电流I/A
0.14
0.18
0.22
0.26
0.30
实际功率P/W
0.14
0.27
0.44
?
0.90
灯泡亮度
逐渐变亮
【答案】0.65；大
(5)另一小组用相同器材实验时，发现电流表不能正常使用。他们选用一个定值电阻R0，设计了如图乙所示的电路图，并进行如下实验操作：
①按图乙连接电路，检查无误后，闭合开关S、S1，调节滑动变阻器滑片直至电压表示数为________V。
②S处于闭合状态，滑片不动，断开S1、闭合S2，读出电压表示数为U0。
③小灯泡的额定功率：P额＝__________________(用U额、U0、R0表示)。
【点拨】按图乙连接电路，检查无误后，闭合开关S、S1，调节滑动变阻器滑片直至电压表示数为2 V；在①中，电压表测定值电阻和变阻器两端的总电压，由串联电路电压的规律可得，灯两端的电压：4.5 V－2 V＝2.5 V，灯正常发光；在②中，电压表测定值电阻两端
的电压，由欧姆定律可得，灯的额定电流：
小灯泡的额定功率：
【答案】① 2　③
四、综合应用题(14题10分，15题12分，共22分)
14．【2020·乐山】如图所示，已知电源电压保持不变，灯泡L标有“6 V　6 W”字样(不计温度对灯丝电阻的影响)。当断开S1，闭合S2、S3时，灯泡刚好正常发光，电流表示数为2.5 A。求：
(1)电源电压。
解：根据题意可知，当断开S1，闭合S2、S3时，灯泡L与R1并联，此时小灯泡刚好正常发光，则电源电压：U＝UL＝6 V。
(2)电阻R1的阻值。
解：小灯泡正常发光时通过灯泡的电流：
通过R1的电流：I1＝I－IL＝2.5 A－1 A＝1.5 A；由
可得R1的阻值：
(3)只闭合开关S1，灯泡L的电功率。
解：小灯泡正常发光时，由 可得小灯泡的电阻：
只闭合开关S1，小灯泡L与R1串联，电路总电阻：R总＝R1＋RL＝4 Ω＋6 Ω ＝10 Ω；通过小灯泡L的电流： 灯泡L的电功率：P＝IL′ 2·RL＝(0.6 A)2×6 Ω＝2.16 W。
15．【2020·滨州】如图所示，电源电压4.5 V保持不变，电流表的量程为0～0.6 A，电压表的量程为0～3 V，灯泡L标有“3 V　1.5 W”字样，滑动变阻器R标有“20 Ω　1 A”字样。闭合开关S，调节滑动变阻器滑片P，使灯泡正常工作，不考虑灯丝电阻的变化。求：
(1)灯泡正常工作时的电流和电阻。
解：灯泡L正常工作时的电流
灯泡L的阻值
(2)灯泡正常工作1 min所放出的热量。
解：灯泡正常工作1 min所放出的热量：
Q＝W＝PLt＝1.5 W×60 s＝90 J。
(3)在保证电路安全的条件下，滑动变阻器连入电路的电阻范围。
解：闭合开关，灯泡L和滑动变阻器串联，电路中允许通过的最大电流等于灯泡正常工作时的额定电流，即I＝IL＝0.5 A，灯泡L正常发光。
此时滑动变阻器两端的电压U2＝U－UL＝4.5 V－3 V＝1.5 V，
滑动变阻器连入电路最小的电阻：
当电压表的示数最大即U2′＝3 V时，电路中电流
此时滑动变阻器连入电路的电阻
所以滑动变阻器连入电路的电阻范围为3 Ω～12Ω。
