第2讲 电学基础复习
JK版 九年级上
期末提分练案
第5课时 技巧训练
解答电路基础问题时的常用技巧

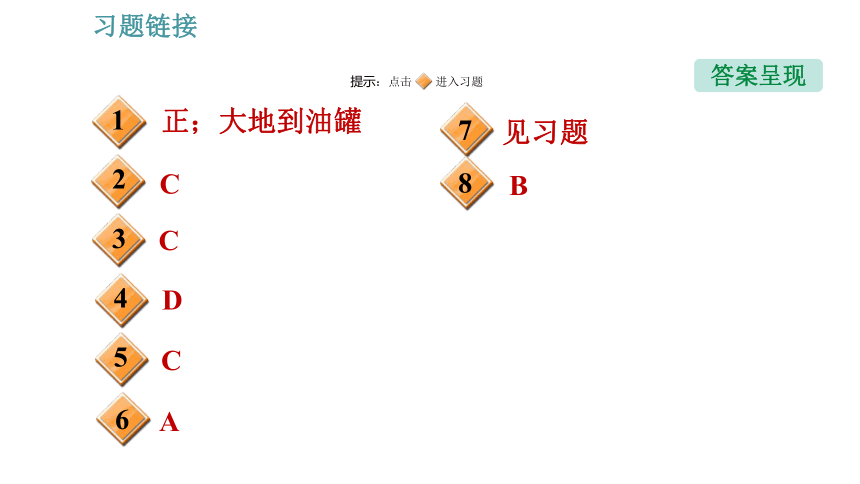

正;大地到油罐
C
1
2
3
答案呈现
提示:点击 进入习题
D
C
A
4
5
6
C
见习题
7
B
8

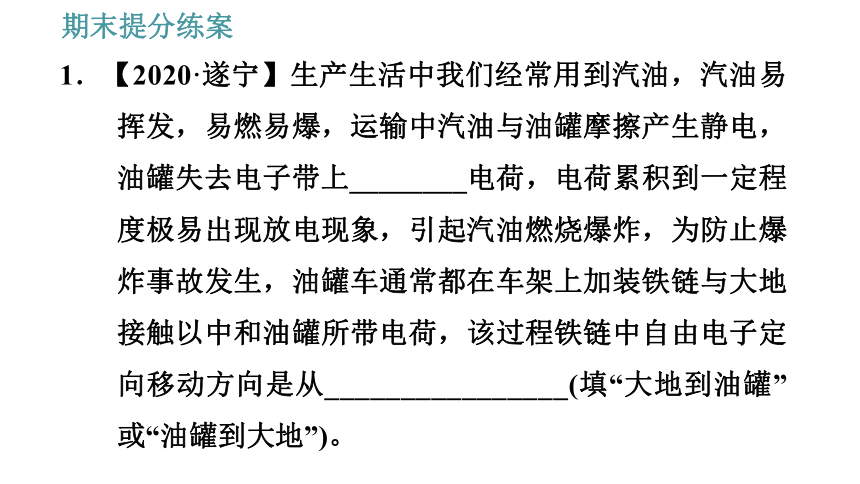

1.【2020·遂宁】生产生活中我们经常用到汽油,汽油易挥发,易燃易爆,运输中汽油与油罐摩擦产生静电,油罐失去电子带上________电荷,电荷累积到一定程度极易出现放电现象,引起汽油燃烧爆炸,为防止爆炸事故发生,油罐车通常都在车架上加装铁链与大地接触以中和油罐所带电荷,该过程铁链中自由电子定向移动方向是从________________(填“大地到油罐”或“油罐到大地”)。

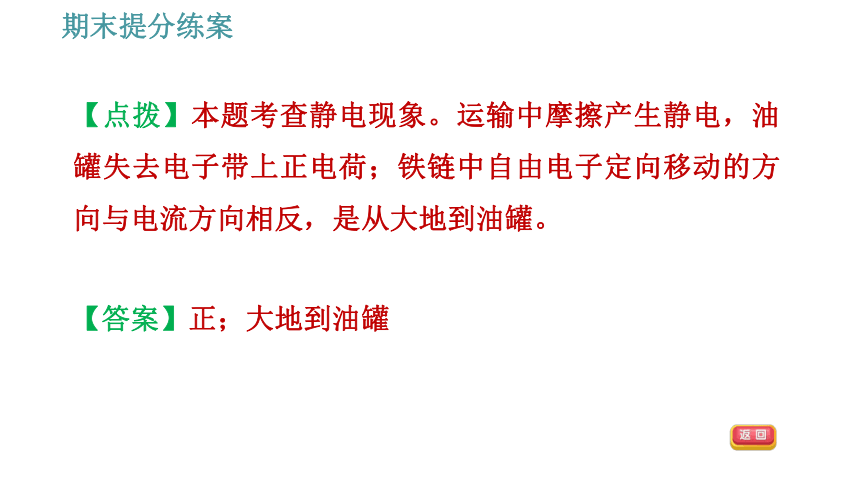

【点拨】本题考查静电现象。运输中摩擦产生静电,油罐失去电子带上正电荷;铁链中自由电子定向移动的方向与电流方向相反,是从大地到油罐。
【答案】正;大地到油罐

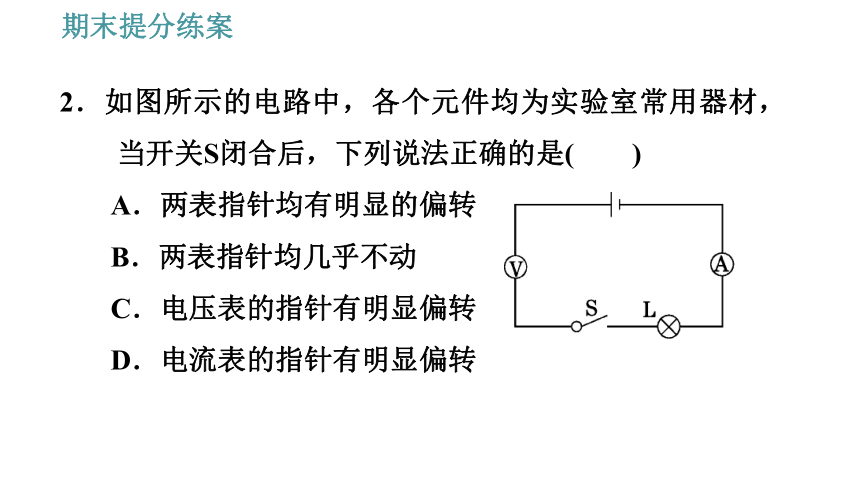

2.如图所示的电路中,各个元件均为实验室常用器材,当开关S闭合后,下列说法正确的是(  )
A.两表指针均有明显的偏转
B.两表指针均几乎不动
C.电压表的指针有明显偏转
D.电流表的指针有明显偏转

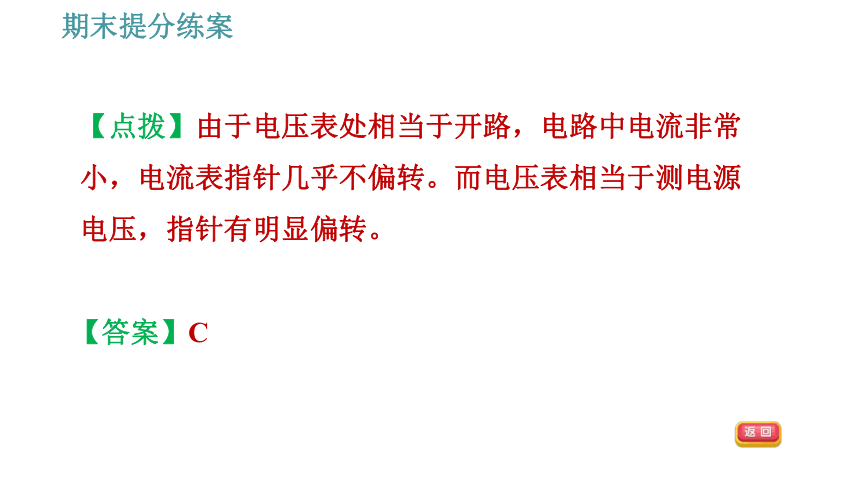

【点拨】由于电压表处相当于开路,电路中电流非常小,电流表指针几乎不偏转。而电压表相当于测电源电压,指针有明显偏转。
【答案】C

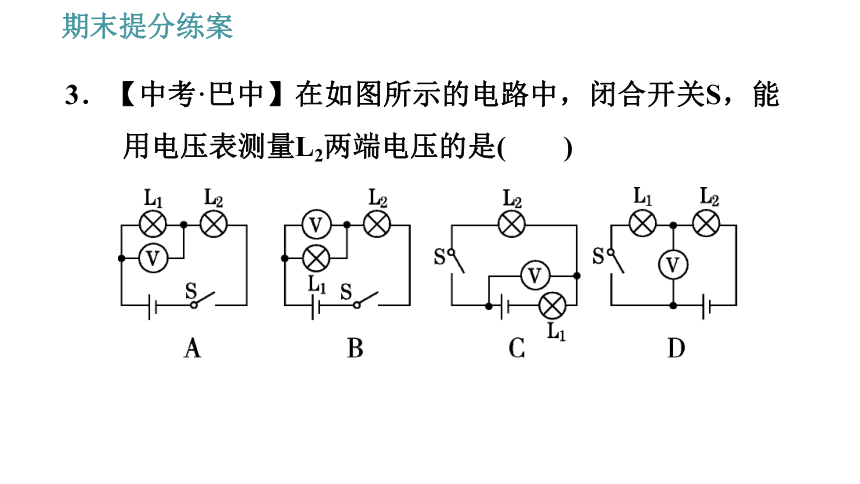

3.【中考·巴中】在如图所示的电路中,闭合开关S,能用电压表测量L2两端电压的是(  )
【点拨】C电路图中,若闭合开关S,则电压表左边接在电源正极的导线(移线法)可改接在灯L2的左边,如图所示。
【答案】C
4.【2020·甘孜】电冰箱的压缩机和冷藏室内的照明灯工作时互不影响,温控开关S1控制压缩机M,与冰箱门联动的开关S2控制照明灯L。为此,小丽设计了图中的四种电路,其中正确的是(  )
【点拨】由题意可知,电冰箱的压缩机和冷藏室内的照明灯互不影响,因此二者并联;开关S1与压缩机串联,与冰箱门联动的开关S2与照明灯串联。
【答案】D
5.【2019·聊城】在小明的卧室里,同一盏吊顶灯用两个开关控制,一个安装在进门处,另一个安装在床头附近。操作任意一个开关均能独立地开灯和关灯,下面四幅图中能够满足要求的是(其中A中的S1及C中的S1、S2为单刀双掷开关)(  )
【答案】C
6.【2020·威海】假如自然界存在第三种电荷,且遵循已有的电荷间的作用规律。a、b、c三个轻质小球分别带正电荷、负电荷和第三种电荷,均用绝缘细线竖直悬挂,相互靠近但始终不接触,三个小球的最终状态可能为(  )
【点拨】点拨:a、b、c三个轻质小球分别带正电荷、负电荷和第三种电荷,则三个小球所带电荷均为异种电荷,相互靠近时相互吸引。A图中a、b、c三个小球相互吸引,故A符合题意。
【答案】A
7.【中考·衢州】趣味实验——静电实验,实验情况如图所示,P1、P2、P3表示将小球B先后悬吊在距离A球远近不同的位置。
(1)小球偏离竖直方向的原因是 __________________。
【点拨】由图示情景看出小球B与物体A都带正电,由电荷间的相互作用规律便可以得出造成小球偏离竖直方向的原因。
同种电荷相互排斥
(2)根据图示情景,你还能得出的结论是_____________
___________________________________________。
【点拨】对比小球B挂在不同位置的偏转角度可知,小球B与带电体A之间的距离增大,偏离竖直方向的角度在减小,表明其受到的作用力在减小,由此便可得出相应的结论。
电荷间的距离越大,其相互间的作用力越小
8.有0~3 V和0~15 V两个量程的电压表,实验中需用0~3 V这一量程,但这一量程的刻度不够清楚,某一次测量中,从0~15 V量程的刻度盘上发现指针正好指在11.5 V刻度线上,则测得实际电压的大小为(  )
A.2.6 V B.2.3 V C.0.43 V D.11.5 V
【点拨】一只电压表有0~3 V 和0~15 V两个量程,当电压表指针位置相同时,从0~3 V的量程的刻度盘上读数是从0~15 V量程读数的 。
【答案】B
