教科版九年级上册物理习题课件 第8章 全章热门考点整合专训（28张）

全章热门考点整合专训
JK版 九年级上
第八章　 电磁相互作用及应用
见习题
见习题
1
2
3
答案呈现
提示：点击 进入习题
见习题
AD
甲；机械(动)
4
5
6
见习题
见习题
D
7
8
9
D
有；伸长；能；能
10
11
A
1．【2020·安徽】在探究“什么情况下磁可以生电”的实验中，实验装置如图所示。
(1)实验现象：①保持蹄形磁体位置不动，
让导线AB在磁场中静止、竖直向上或
向下运动，电流表的指针均不发生偏转；
②导线AB向左或向右运动，电流表的指针发生偏转；③保持导线AB不动，让蹄形磁体向左或向右运动，电流表的指针发生偏转。
实验结论：闭合电路的一部分导体在磁场中做______________运动时，导体中就会产生感应电流。
割磁感线
(2)实验现象：①保持磁场方向不变，导线AB向右运动时，电流表指针向左偏转；导线AB向左运动时，电流表指针向右偏转。②对调磁体两极的位置，使磁场方向发生改变，导线AB向右运动时，电流表指针向右偏转；导线AB向左运动时，电流表指针向左偏转。
实验结论：感应电流的方向与______________________
__________________有关。
导体做切割磁感线的运动方向和磁场方向
2．【2019?贵阳】小明在“探究怎样产生感应电流”的实验中，用导线将金属棒、开关、灵敏电流表连接成如图所示的电路。请你参与探究并回答下列问题。
(1)悬挂金属棒静止于蹄形磁铁的磁场中，
此时两极正对区域磁感线的箭头方向
是竖直向______(填“上” 或“下”)的。
下
(2)灵敏电流表的作用是用来检测__________的。若闭合开关后并未发现电流表指针偏转，经检查器材均完好，各器材间连接无误，那么接下来你认为最应该关注的器材是________。
感应电流
金属棒
【点拨】灵敏电流表是测量电流的仪表，所以在此实验中是用来检测感应电流的；闭合开关，电流表指针未偏转，说明没有感应电流产生。此时金属棒是静止的，所以接下来最应该关注的是金属棒，观察金属棒运动后会不会有电流产生。

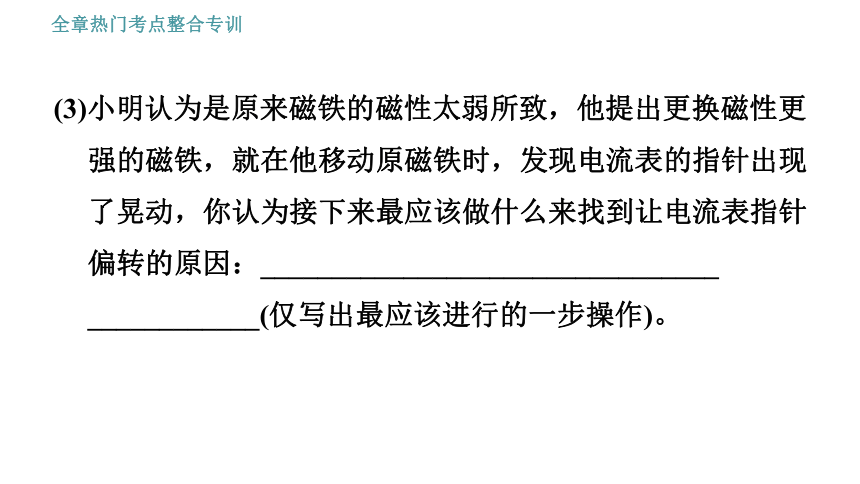

(3)小明认为是原来磁铁的磁性太弱所致，他提出更换磁性更强的磁铁，就在他移动原磁铁时，发现电流表的指针出现了晃动，你认为接下来最应该做什么来找到让电流表指针偏转的原因：________________________________
____________(仅写出最应该进行的一步操作)。
【点拨】闭合电路的一部分导体在磁场中做切割磁感线运动时会产生感应电流，移动原磁铁时，发现电流表的指针出现了晃动，产生了感应电流，所以下一步应使金属棒沿水平方向做快速切割磁感线运动，观察是否会产生感应电流。
【答案】使金属棒沿水平方向做快速切割磁感线运动
(4)仅根据上述探究过程，小明就说：“我们找到产生感应电流的秘密了！”此时你对小明的“成果发布”作何评价？
【点拨】在整个实验中，只进行了一次实验就得出结论是不合理的，因为只做了一次实验，得出的结论具有偶然性，不具有普遍性，应该用不同种类的金属棒，还要使金属棒朝各个方向运动。
不合理，因为只做了一次实验，得出的结论具有偶然性，不具有普遍性，应该用不同种类的金属棒，还要使金属棒朝各个方向运动。
3．【中考·河池】如图所示的是探究“磁场对通电导线的作用”的实验装置：
(1)当闭合开关S时，导线ab中的电流的方向是从________(填“a到b”或“b到a”)。
a到b
(2)导线ab受到磁场力的作用而向左运动；如果只改变电流方向，那么导线ab将向______运动。科学家在该实验基础上发明了电动机，实现了把______能转化为机械能。
右
电
4．【中考·兰州】如图所示的实验装置，在两根水平且平行的金属轨道上放一根轻质导体ab。
(1)接通电源，这时会看到导体ab向左运动，这表明______________________________。
通电导体在磁场中会受力的作用
(2)若只对调磁体的磁极或只改变导体ab中的电流方向，观察到导体ab均向右运动，这表明____________________
______________________________________________。
(3)如果把磁体的两极对调，同时改变通过导体ab中的电流方向，会看到导体ab的运动方向跟原来________(填“相同”或“相反”)。
通电导体在磁场中受力的方向与磁场方向和电流方向均有关
相同
5．【中考·泸州，多选】某同学在家庭实验室里，将甲、乙图中的装置连接成了如图所示的通路，其中两个相同的铜线圈处于磁场中。用外力使甲图中的线圈在磁场中摆动，下列说法正确的是(　　)
A．乙图中的线圈有电流通过，也会随着运动起来
B．乙图类似于发电机，其原理是电磁感应
C．甲图类似于电动机，其原理是磁场对电流有力的作用
D．甲图中的线圈在运动过程中将机械能转化为电能
【点拨】甲图应用的是电磁感应原理，其装置类似于发电机，将机械能转化为电能，甲图、乙图是相连的，乙图中的线圈相当于通电导线，其会在磁场中受力的作用运动起
来，乙图装置类似于电动机，将电能转化为机械能，由此判断A、D正确。
【答案】AD
6.【2020·苏州】如图所示，将甲、乙两个微型电动机的转轴对接并固定在一起，闭合开关后两电动机一起转动，小灯泡发光。此处产生电磁感应现象的是____(填“甲”或“乙”)电动机。该过程中能量转化是将电能→________能→电能，最终转化为内能和光能。
甲
机械(动)
7．【中考·烟台】如图为电动机和发电机模型，其中图________(填“甲”或“乙”)为电动机模型，其工作原理是____________________________；电动机工作时，能够使线圈平稳、连续不停地转动下去是靠_______实现的。
甲
通电线圈在磁场中受力转动
换向器
8．【2020·营口】如图所示是一款常见的电动咖啡搅拌杯，它的核心部件就是电动机，图乙中能够说明其工作原理的是(　　)
A
B
C
D
A
9．【2020·云南】 某型号动车组在到站前可以利用减速发电，原理是高速行驶的列车关闭电源后会继续向前运行，车上的电动机线圈随车轮一起转动，产生感应电流，并自动输入电网。这既减少了机械磨损又保护了环境。如图中与此工作原理相同的是(　　)
A.司南
B.电磁起重机
C.扬声器
D.话筒
【答案】D
10．【2020·遂宁】对于下列四个实验的描述完全正确的有(　　)
①甲图实验现象说明了动圈式话筒的工作原理
②乙图实验探究的结论是：材料、长度均相同的导体，粗导体的电阻大，细导体的电阻小
③丙图实验证明通电导体周围存在磁场
④丁图中开关闭合导体ab向左运动，若同时改变电流方向和磁场方向，导体ab运动方向不改变
A．①② B．①②③ C．②③④ D．①③④
【答案】D
11．如图所示，其中右侧的“×”表示磁感线且磁感线方向为从外向内穿过纸面。当拉动导体AB在光滑的导轨上向右做切割磁感线运动时，电路中________(填“有”或“没有”)感应电流；悬挂铁块的弹簧会________(填“伸
长”或“缩短”)，线圈abcd________(填“能”或“不能”)发生转动，小磁针_______(填“能”或“不能”)发生偏转。
【点拨】当AB在光滑的导轨上向右做切割磁感线运动时，由AB和左侧导线组成的闭合电路中有电流产生，L有磁性吸引铁块，弹簧伸长；线圈abcd在磁场中受到力的作用而发生转动，在导线ef中有电流通过，则ef周围产生磁场，小磁针发生偏转。
【点拨】当AB在光滑的导轨上向右做切割磁感线运动时，由AB和左侧导线组成的闭合电路中有电流产生，L有磁性吸引铁块，弹簧伸长；线圈abcd在磁场中受到力的作用而发生转动，在导线ef中有电流通过，则ef周围产生磁场，小磁针发生偏转。
【答案】有；伸长；能；能
