专训 家庭电路的连接
JK版 九年级上
第九章  家庭用电
B
B
1
2
3

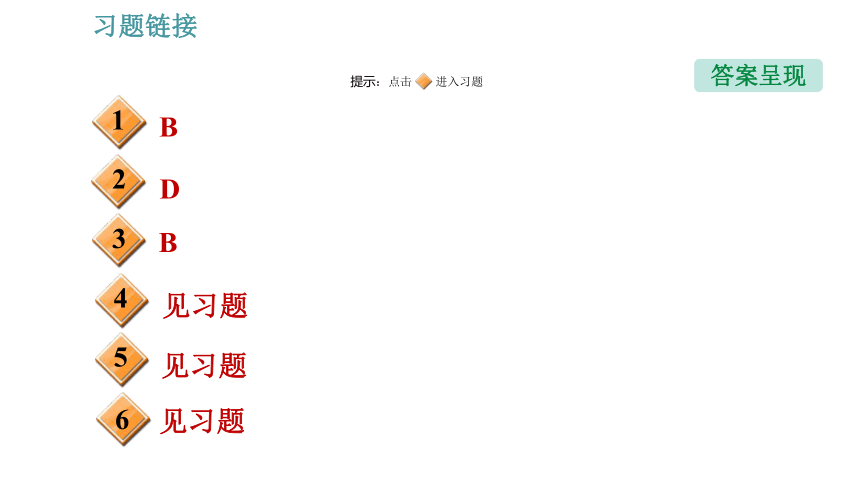

答案呈现
提示:点击 进入习题
见习题
见习题
见习题
4
5
6
D
1.【2019·天津】下图中的家庭电路元件连接顺序正确的是(  )

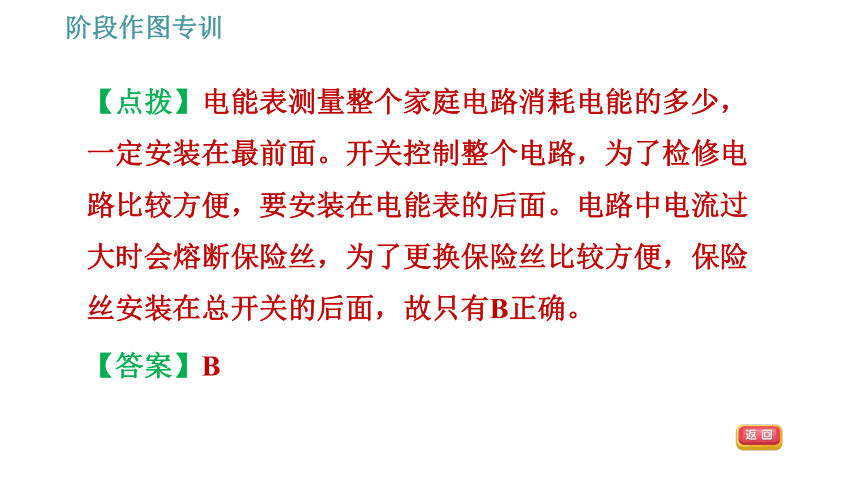

【点拨】电能表测量整个家庭电路消耗电能的多少,一定安装在最前面。开关控制整个电路,为了检修电路比较方便,要安装在电能表的后面。电路中电流过大时会熔断保险丝,为了更换保险丝比较方便,保险丝安装在总开关的后面,故只有B正确。
【答案】B

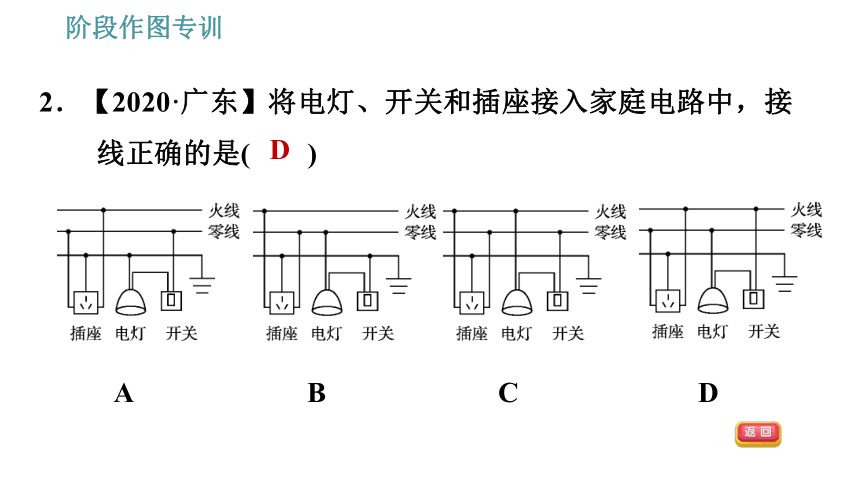

2.【2020·广东】将电灯、开关和插座接入家庭电路中,接线正确的是(  )
A      B C D
D

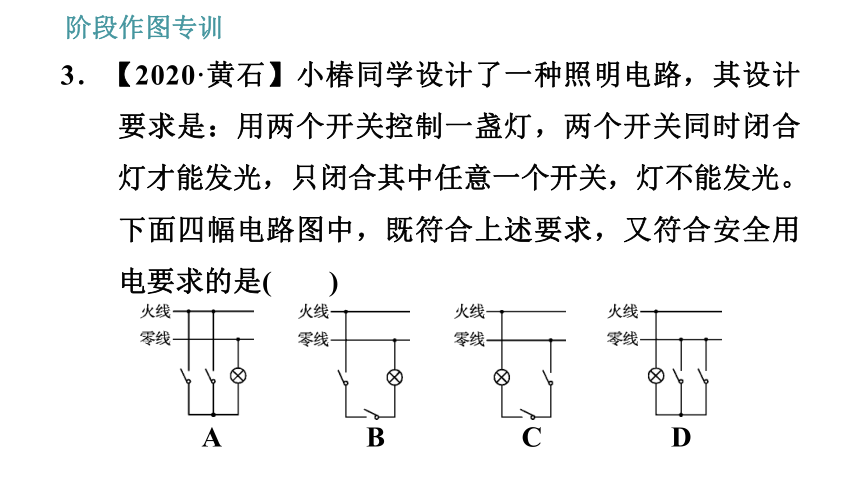

3.【2020·黄石】小椿同学设计了一种照明电路,其设计要求是:用两个开关控制一盏灯,两个开关同时闭合灯才能发光,只闭合其中任意一个开关,灯不能发光。下面四幅电路图中,既符合上述要求,又符合安全用电要求的是(  )
A     B C D
【点拨】分析电路可知,若两个开关并联,则只要闭合任意一个开关,灯即发光;若两个开关串联,则只有两个开关都闭合时电路才能接通;为保证安全开关应接在火线上。
【答案】B
4.【2019·荆门】小华用两个单刀双掷开关S1、S2和若干导线,设计了一个双控开关电路,在大门处和卧室门口都能控制客厅日光灯的开和关,图中,a、b、c、d、e、f、g、h八个接线柱间的导线连接还未完成,请根据小华的意图,用笔画线代替导线,完成连接。
解:如图所示。
5.【2020·自贡】生活中有一种插线板,在使用中发现:插线板上的指示灯在开关断开时不发光,插孔不能提供工作电压;而在开关闭合时指示灯发光,插孔可以提供工作电压;如果指示灯损坏,开关闭合时插孔也能提供工作电压。根据上述现象,请在图中画出开关、指示灯、电阻和插孔的连接方式,并与电源线接通。
解:如图所示。
6.【2019·盘锦】图甲是家庭电路中常用的一个由两孔插座、三孔插座和开关组合而成的元件。图乙方框内是其内部示意图,“〇”代表接线柱。请将图乙电路连接完整。要求:符合安全用电原则,开关只控制灯泡,方框内导线只允许连在接线柱上。
解:如图所示。
