七下第一章对环境的觉察（4--7）节 光学复习

(共23张PPT)

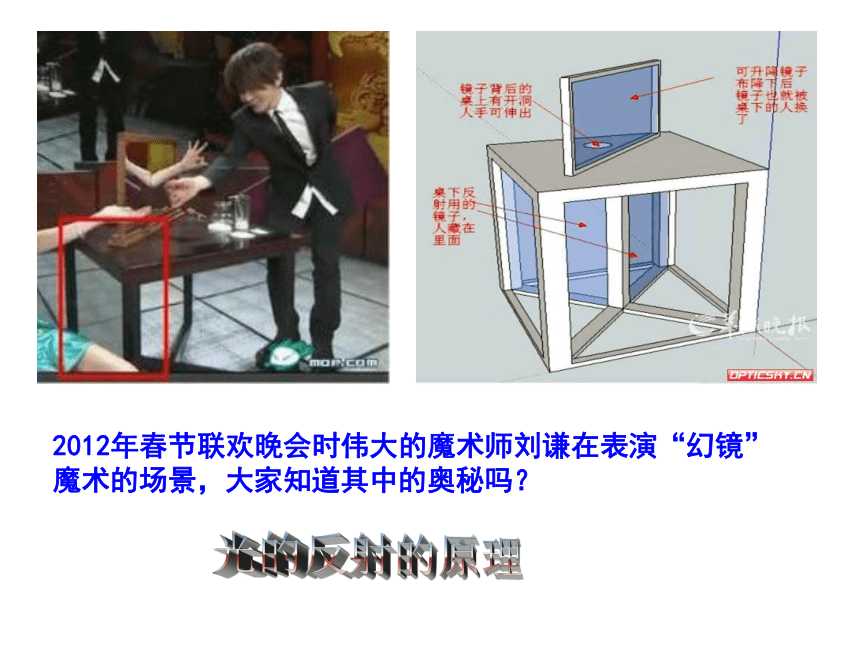

2012年春节联欢晚会时伟大的魔术师刘谦在表演“幻镜”魔术的场景，大家知道其中的奥秘吗？
乐清英华学校 陈 伟

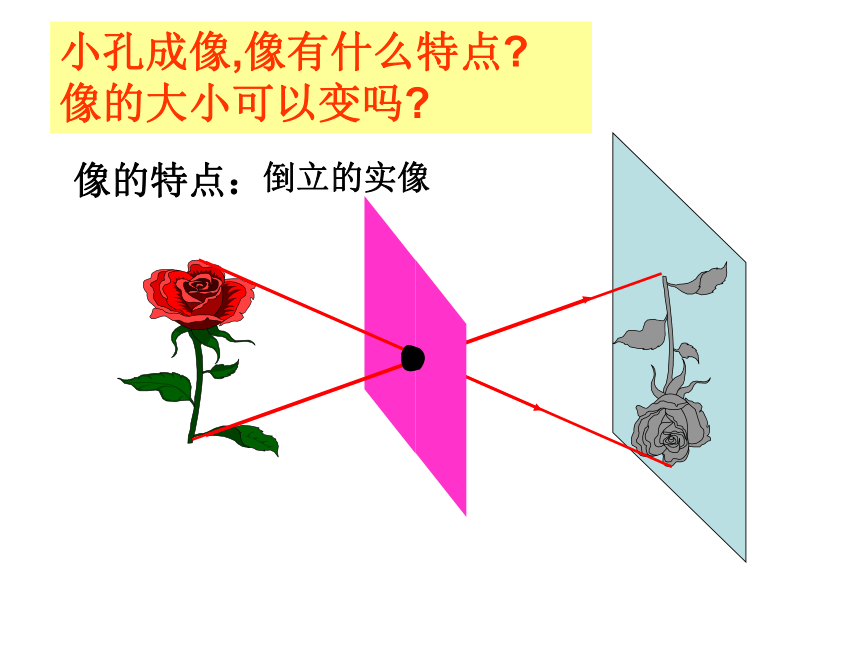

小孔成像,像有什么特点
像的大小可以变吗
像的特点：
倒立的实像

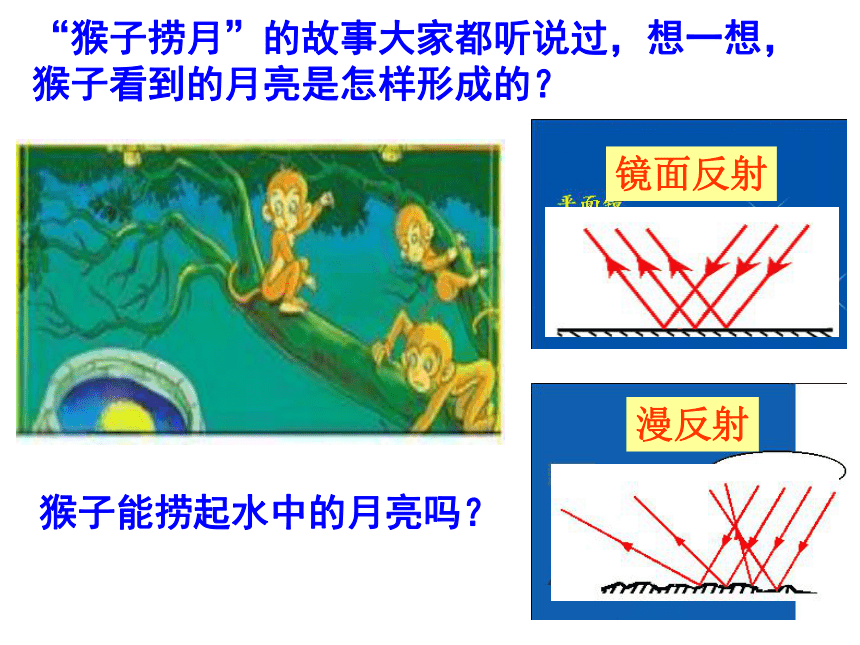

“猴子捞月”的故事大家都听说过，想一想，猴子看到的月亮是怎样形成的？
镜面反射
漫反射
猴子能捞起水中的月亮吗？
P

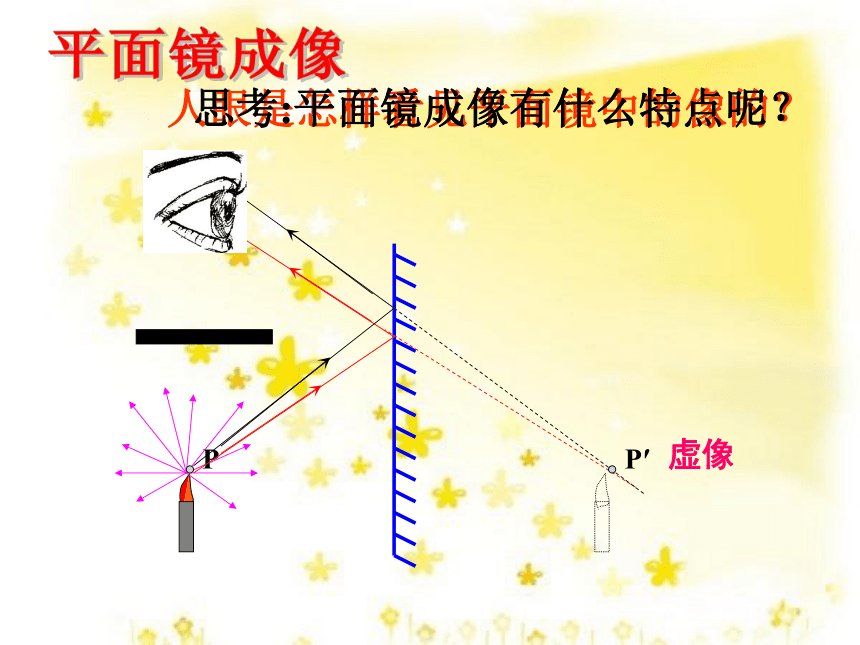

人眼是怎样看见平面镜中的像的？
P′
虚像
思考:平面镜成像有什么特点呢？

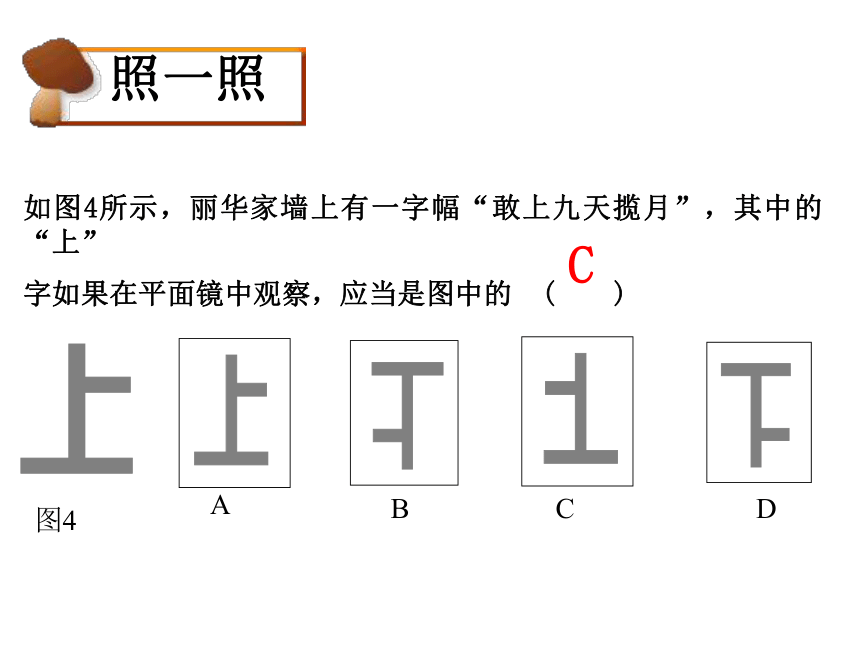

如图4所示，丽华家墙上有一字幅“敢上九天揽月”，其中的“上”
字如果在平面镜中观察，应当是图中的 ( )
C
A
B
C
D
图4
照一照

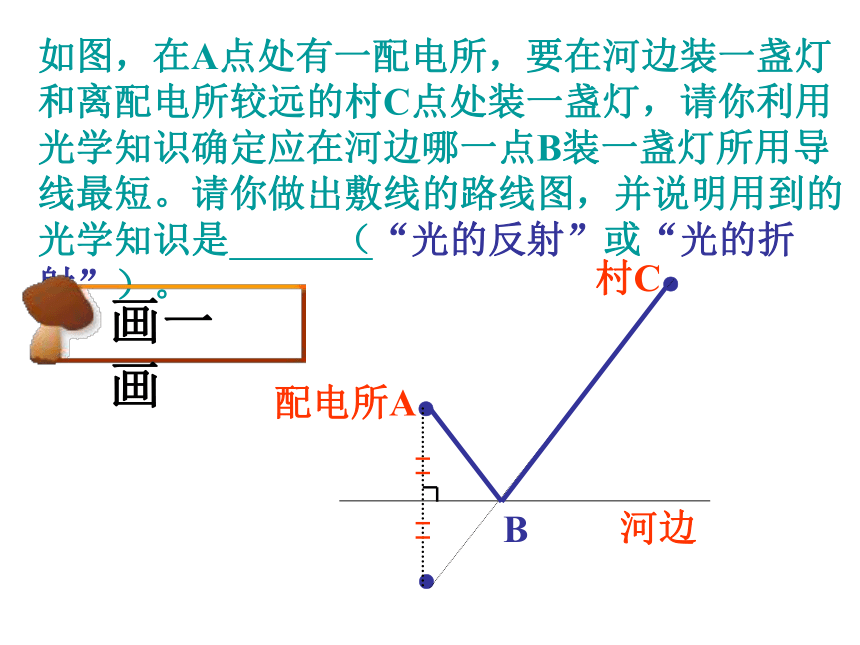

如图，在A点处有一配电所，要在河边装一盏灯和离配电所较远的村C点处装一盏灯，请你利用光学知识确定应在河边哪一点B装一盏灯所用导线最短。请你做出敷线的路线图，并说明用到的光学知识是 （“光的反射”或“光的折射”）。
配电所A●
村C●
河边
●
B
画一画
练一练
右图是光在空气和玻璃两种物
质中传播的路线，请判断，其中
_____是入射光线，_____是反射
光线，______是折射光线。入射
角的大小是_______，折射角的
大小是_____,光线是由_____射
入_____的。
30°P
30°N
30°
A
B
C
O
60°
30°
空气
玻璃
OA
OC
BO
M
Q
说说下列成语涉及了哪些光学现象
R
注意：棱镜本身不能改变光的颜色，棱镜只是把不同颜色的光发生程度不同的折射。
画一画
根据图中光线通过某种光学元件前后的传播方向，在方框内填上适当种类的光学元件。
某人照完半身像，想再利用同一个照相机照一张全身像，这时他应该离相机远些还是近些？同时调节调焦环，使胶片远离镜头还是靠近镜头？
照相机离此人远些，胶片离镜头靠近些。
学以致用
小华参观展览会，在一个小展室里可见一个女导游在介绍商品，试着与她握手，却发现是一个虚拟导游，可望不可及.后来他发现这个女导游只是在一个玻璃屏风后倒立的电视机屏幕上经过处理的一个形象而已.则这个玻璃屏风是 镜，这个虚拟导游是______像（填“虚”、“实”），电视机与玻璃屏风的距离应满足的条件是_____________
凸透
实
f学以致用
近视及矫正
远视及矫正
“鱼眼镜头”是摄影器材中一种超广角的特殊镜头，它的焦距极短并且视角接近或能达到180度，超出人眼所能看到的范围。
“鹰眼技术”、激光武器
……
超越自我一
在下图中画出了象的位置.请你填上物体AB
所在大致位置及倒正虚实大小关系。
F
F
把凸透镜的上半部分遮住，象将如何变化？
A'
B'
A
B
（变暗，大小不变）
白天窗内的人往窗外看觉得光线明亮，
而室外的人看远处的窗口觉得黑洞洞
的，起主要原因是（ ）
A、窗玻璃的透明度不好；
B、窗玻璃把入射光反射出去；
C、进入房间的光线经过多次反射
很少从窗口射出；
D、室内和室外的人对光的感受能力不同。
C
超越自我二
有一光电控制液面高度的仪器，它是通过光束在液面上的反射光线反射到光电屏上的光斑位置来判断液面高低的。图1光路中，一光束与液面的夹角为40°，则反射角的大小为_____；当液面升高时，光电屏上的光斑S将向_____(选填“左”或“右”)移动。
超越自我三
光源
光的直线传播
光的反射
光的折射
真空中光速
=3×108米／秒
平面镜成像
反射定律
折射规律
凸透镜成像
小孔成像
