(共40张PPT)
宜宾县育才中学 黄梅
第二节 发生在肺内的气体交换

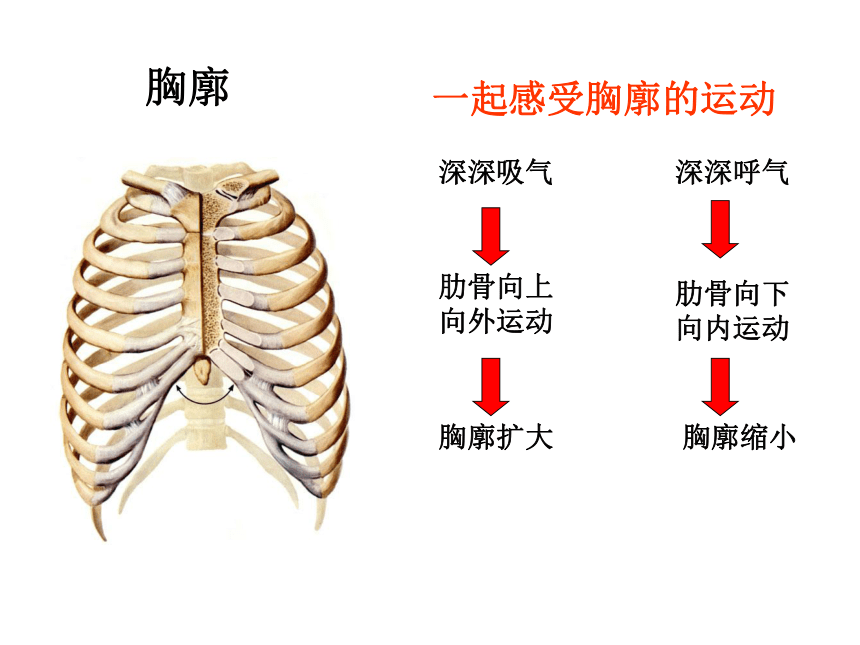

胸廓
一起感受胸廓的运动
深深吸气
肋骨向上向外运动
胸廓扩大
肋骨向下向内运动
胸廓缩小
深深呼气

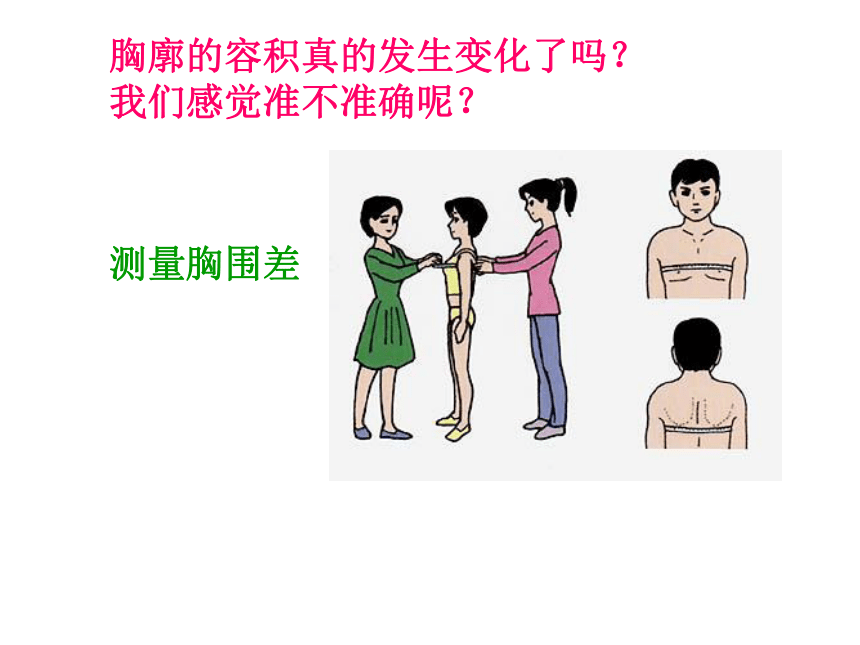

胸廓的容积真的发生变化了吗？我们感觉准不准确呢？

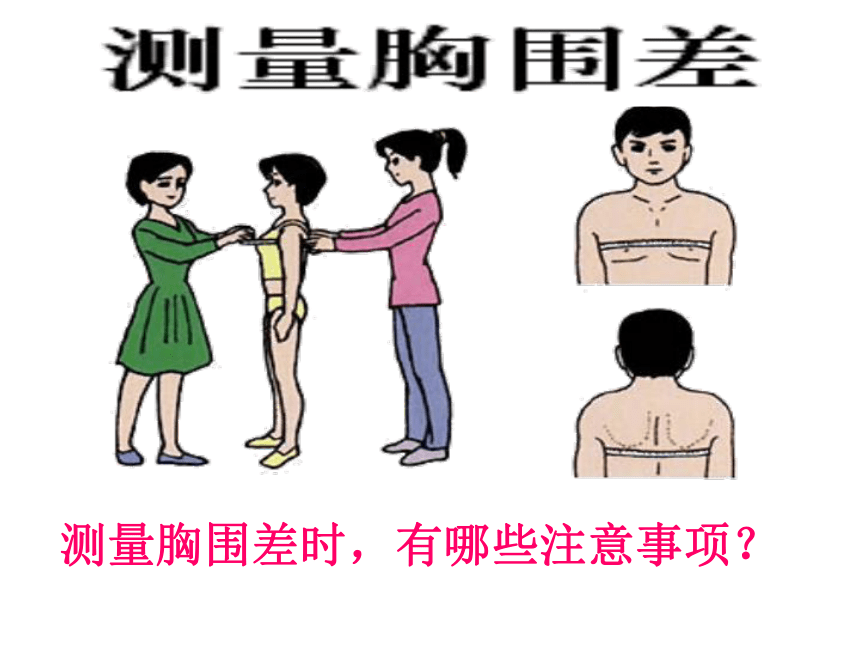

测量胸围差
测量胸围差时，有哪些注意事项？
思考、总结
胸围差 =
尽力吸气终了时的胸围长度与尽力呼气终了时的胸围长度之差。

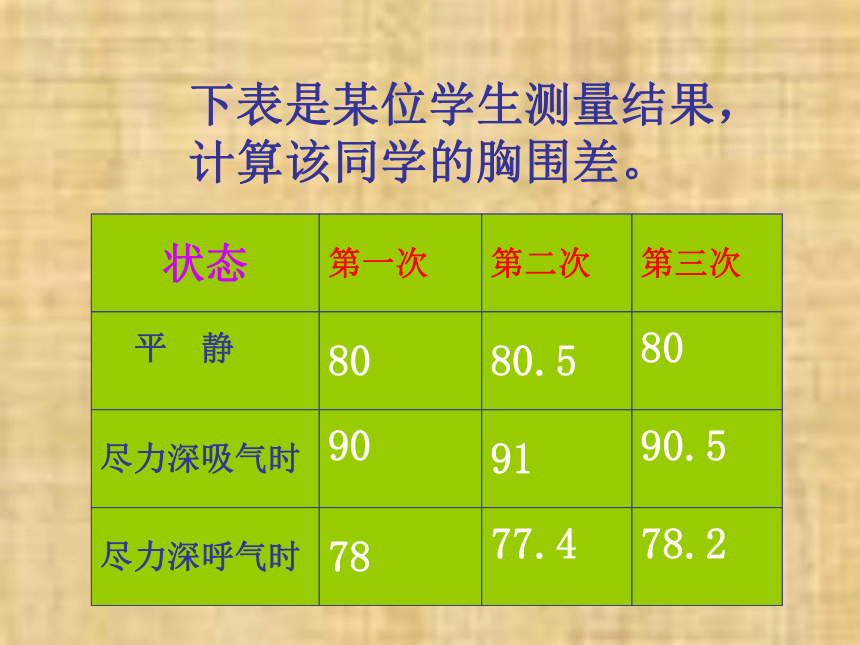

下表是某位学生测量结果，计算该同学的胸围差。
状态
第一次
第二次
第三次
平 静
80
80.5
80
尽力深吸气时
90
91
90.5
尽力深呼气时
78
77.4
78.2

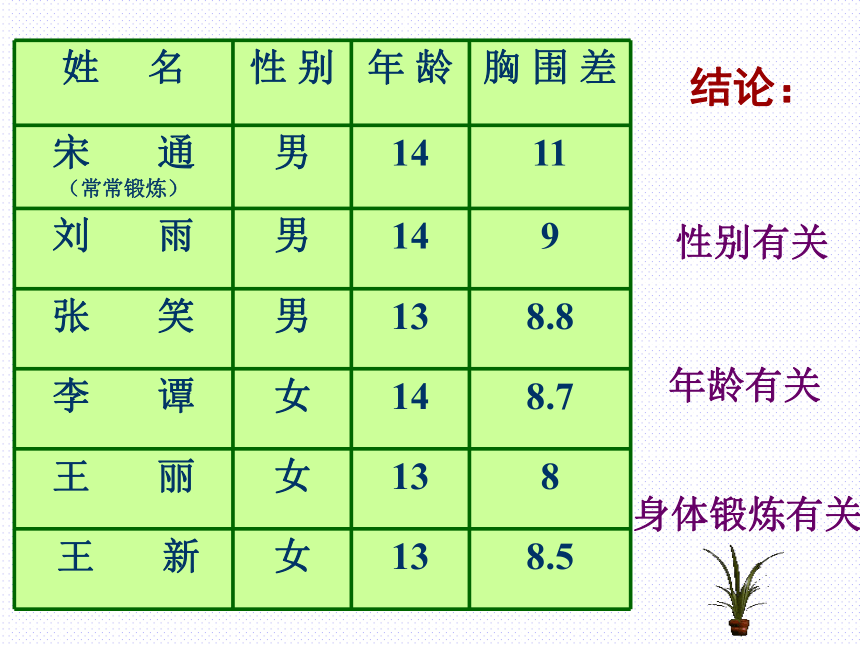

姓 名 性 别 年 龄 胸 围 差
宋 通 （常常锻炼） 男 14 11
刘 雨 男 14 9
张 笑 男 13 8.8
李 谭 女 14 8.7
王 丽 女 13 8
王 新 女 13 8.5
结论：
性别有关
年龄有关
身体锻炼有关

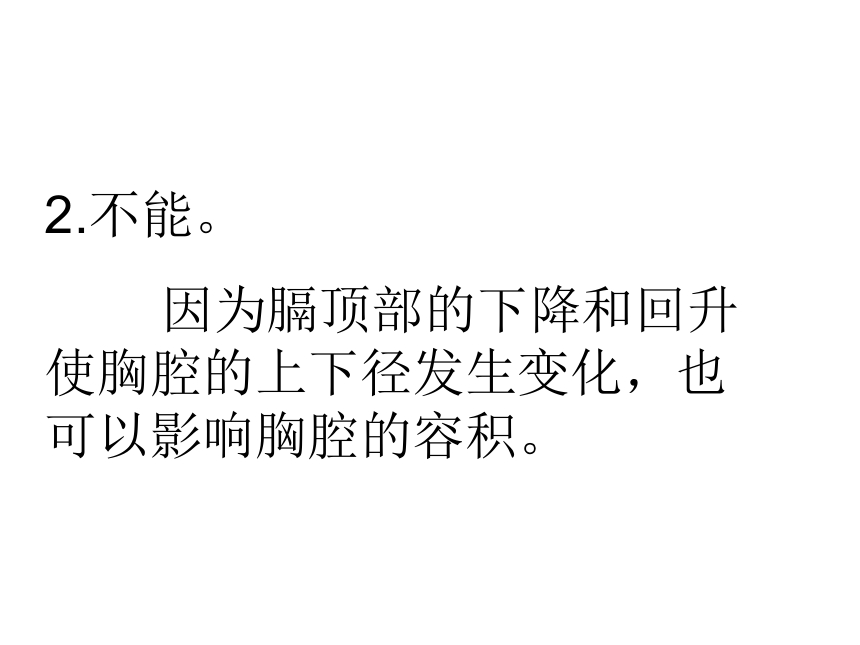

2.不能。
因为膈顶部的下降和回升使胸腔的上下径发生变化，也可以影响胸腔的容积。

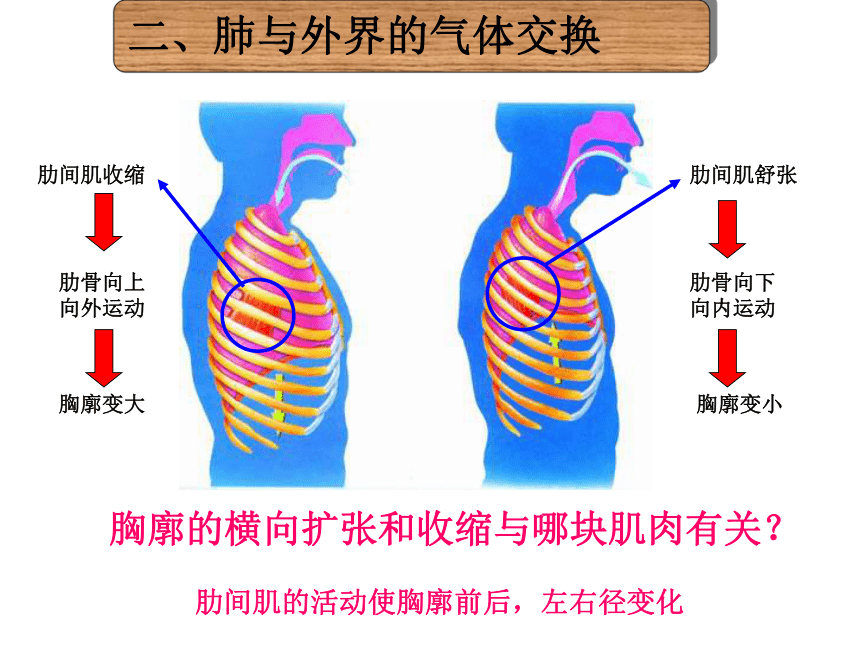

胸廓的横向扩张和收缩与哪块肌肉有关？
肋间肌的活动使胸廓前后，左右径变化
肋骨向下向内运动
胸廓变大
胸廓变小
肋间肌舒张
肋骨向上向外运动
肋间肌收缩
二、肺与外界的气体交换

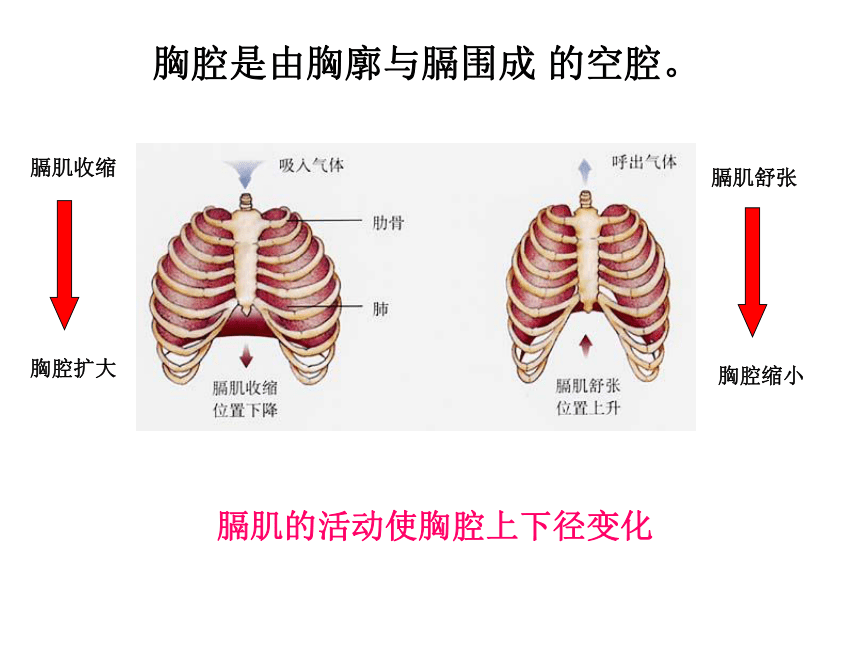

膈肌舒张
膈肌收缩
胸腔扩大
胸腔缩小
膈肌的活动使胸腔上下径变化
胸腔是由胸廓与膈围成 的空腔。
肋间肌收缩
肋骨向上、向外移动
胸廓前后径、
左右径增大
膈肌收缩
膈顶下降
胸廓上下径增大
胸廓扩大
肺扩张（容积增大）
肺内气压低于外界气压
外界气体进入肺
（吸气动作）
吸入气体
呼出气体
肋间肌舒张
膈肌舒张
肋骨向下、
向内移动
膈顶上升
胸廓前后径、
左右径缩小
胸廓上下径缩小
胸廓缩小
肺回缩（容积减小）
肺内气压高于外界气压
肺内气体排出
（呼气动作）
胸廓横向的扩张和收缩,是肋间肌收缩和舒张的结果。
胸腔容积的变化还和膈的活动有关，膈肌收缩，膈顶部下降，使胸廓的上下径也增大。呼气时，膈肌舒张，膈顶部回升，胸廓的上下径缩小。
小结
1、与胸廓节律性变化有关的肌肉是（ ）
A、胸肌 B、肋间肌
C、膈肌 D、肋间肌和膈肌
2、吸气和呼气两个动作合起来叫
__________。
D
呼吸运动
3、人在平静状态，吸气动作的发生是：____ ___收缩时，______向上向外移动，使_______的前后径和左右径都增大；同时，_______收缩时，_____顶部下降，胸廓的上下径增大，这时候______扩大，_____随着扩张，______的容积增大，______的气压下降，外界空气 肺
肋间肌
肋骨
胸廓
膈肌
膈
胸廓
肺
肺
肺内
进入
4、人在平静状态时，完成吸气动作需要：
A肋间肌收缩，膈肌收缩
B肋间肌舒张，膈肌舒张
C肋间肌收缩，膈肌舒张
D肋间肌舒张，膈肌收缩
5、肺的通气是通过什么实现的（ ）：
A气体扩散 B呼吸运动
C膈肌收缩 D肺的扩张
6、平静吸气结束的一瞬间，肺内气压：
A高于外界大气压
B低于外界大气压
C等于外界大气压
D无法确定
★
★
★
7、游泳时的体会：刚下水时，如果水超
过胸部，你会感到呼吸有些吃力，原因
是： 。
由于水的压力影响了胸廓的扩大
由此可见：胸廓的扩大导致吸气
究竟是胸腔扩大导致吸气，还是吸气导致胸腔扩大？
[探究三]
3、胸廓容积、肺容积的变化和吸气、呼气有什么关系？
①手向下拉橡皮膜时，气体进入气球还是排出？ ②橡皮膜回缩时，气体进入气球还是排出？
胸腔
膈肌
气管
肺
呼吸肌收缩 胸廓扩张 肺扩张 吸气
呼吸肌 舒张 胸廓 缩小 肺 回缩 呼气
你能总结出呼吸运动的原理吗？
呼吸运动的原理：
肺富有弹性，当肋骨间的肌肉和膈肌收缩使得胸腔容积扩大时，肺便扩张，肺内的气体压力相应缩小，于是气体就被吸入；当肋骨间的肌肉和膈肌舒张使得胸腔容积
缩小时，肺便收缩，肺内的气体压力相应增大，于是气体就被排出。
呼吸
运动
肋间肌膈肌
胸廓
胸腔
容积
肺
肺内
气压
气流
方向
吸气
呼气
横向扩张
上下径增大
收缩
扩大
扩张
减小
从外界到肺
横向收缩
上下径缩小
舒张
缩小
收缩
增大
从肺到
外界
肋间肌
膈肌
收缩时
胸腔扩大
肺扩张，肺内压小于外界气压
吸气
舒张时
胸腔缩小
肺缩小，肺内压大于外界气压
呼气
吸气终末时，肺内气压 外界气体压力
等于
呼气终末时，肺内气压 外界气体压力
等于
课堂小结
二：肺泡与血液的气体交换
学习目标：
通过资料分析，概述肺泡与血液的气体交换。
吸气、呼气
资料分析
仔细观察：
甲、乙两个瓶的装置有不同吗？
对比气体含量的区别：
资料分析——讨论：
1、甲瓶、乙瓶中石灰水的浑浊程度不同说明了什么？
2、该实验，为什么要设置甲瓶？
3、人体呼出的气体和环境中的气体有什么差别？为什么会有这样的差别？
小总结 ：
呼出的气体在成分上发生了变化：氧气的含量 减少 ，二氧化碳的含量 增加 。
肺泡和血液之间的气体交换
小组讨论并回答以下问题：
1、肺泡适于和血液进行气体交换的特点？
2、概述肺泡与血液的气体交换过程？
①肺泡外面包绕着丰富的毛细血管；
②肺泡数目多；
③肺泡壁和毛细血管壁都是一层扁平的上皮细胞。
吸气时，空气中的氧气透过肺泡壁和毛细血管壁进入血液；同时，血液中的二氧化碳也透过这毛细血管壁和肺泡壁进入肺泡，然后随着呼气的过程排出体外。
继续
总结 —— 外界氧气进入人体血液里的路线
氧
鼻腔
咽
喉
气管
支气管
肺
肺泡外毛细血管
思考：
进入血液中的氧，通过血液循环输送到全身各处的组织细胞里，最后在细胞中的什么部位被利用？
线粒体
有机物 氧 二氧化碳 水 能量
肺中的氧气最终被运到哪里去了？氧气最终是在哪里被利用的？
线粒体
呼吸作用：
组织细胞
毛细血管
肺泡
二氧化碳
二氧化碳
氧气
氧气
1向澄清的石灰水中吹气，澄清的石灰水变
浑浊，说明吹出的气体中＿＿增多了．
Ａ氧气 Ｂ氮气 Ｃ二氧化碳 Ｄ一氧化碳
２外界空气中的氧气进入人体后，最终到达
＿＿＿．
Ａ肺 Ｂ血液 Ｃ心脏 Ｄ细胞
３外界空气中的氧进入体内血液，需经过
＿＿＿细胞膜．
Ａ３层 Ｂ４层 Ｃ５层 Ｄ６层
C
D
B
2、下图是某人一次平静吸气时，肺内气压的变化曲线。请分析回答：
（1）曲线AB段表示的是吸气过程还是呼气过程？此时肺内压
与外界大气压有什么关系？
（2）曲线BC段变化中，胸廓容积是怎样变化的？
A
B
C
时间
大气压
肺内气压
曲线AB段表示的是呼气过程，此时肺内气压大于外界大气压
曲线BC段变化中，胸廓容积增大
（3）图中B点表示的意义是什么？此时肺内压与大气压有什么关系？
（4）请说明在AB段、BC段中，呼吸肌的收缩和舒张情况：
AB段，呼吸肌 ；BC段，呼吸肌 。
图中B点表示呼气结束的瞬间，此时肺内气压等于大气压
舒张
收缩
