北师版九年级上册物理 习题课件 期末提分练案 第2讲 第2课时 设计训练 设计电路的几种常见类型（14张PPT）

期末提分练案
BS版 九年级上
第2讲　简单电路
第2课时　设计训练
设计电路的几种常见类型
C
B
1
2
3

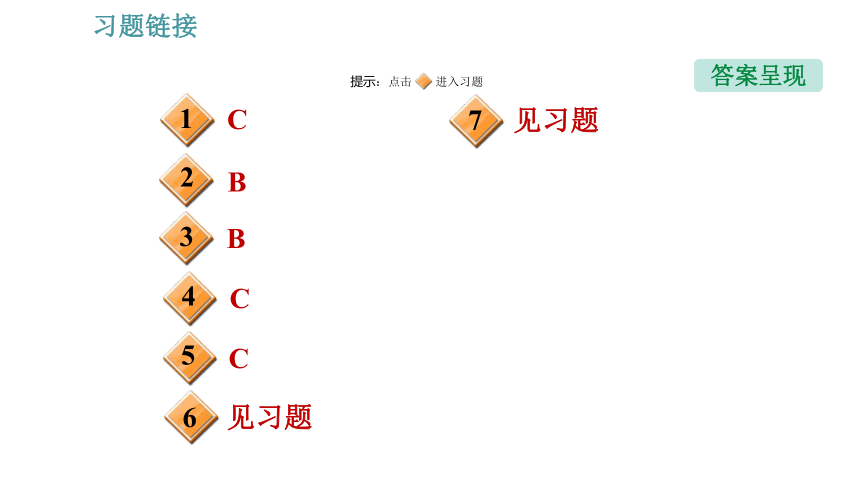

答案呈现
提示：点击 进入习题
C
C
见习题
4
5
6
B
7
见习题

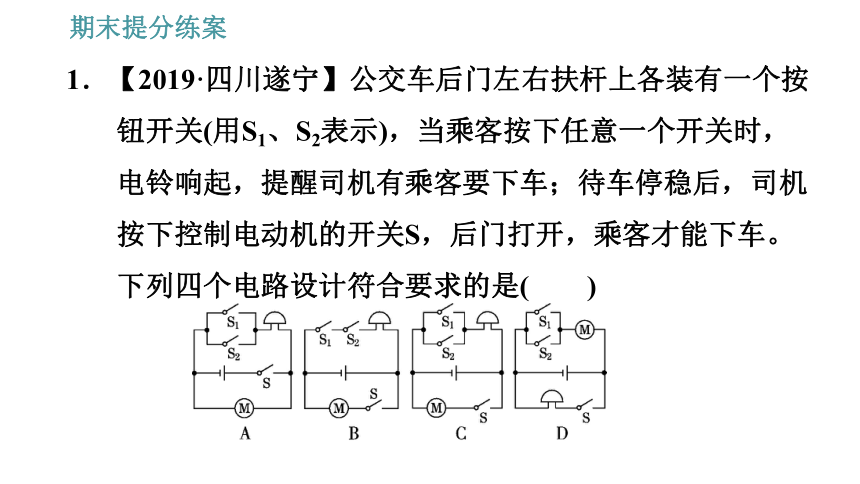

1．【2019·四川遂宁】公交车后门左右扶杆上各装有一个按钮开关(用S1、S2表示)，当乘客按下任意一个开关时，电铃响起，提醒司机有乘客要下车；待车停稳后，司机按下控制电动机的开关S，后门打开，乘客才能下车。下列四个电路设计符合要求的是(　　)

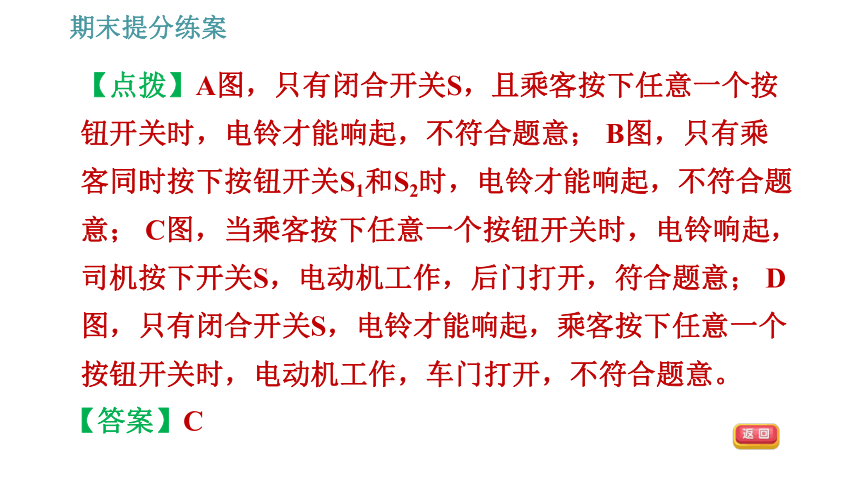

【点拨】A图，只有闭合开关S，且乘客按下任意一个按钮开关时，电铃才能响起，不符合题意； B图，只有乘客同时按下按钮开关S1和S2时，电铃才能响起，不符合题意； C图，当乘客按下任意一个按钮开关时，电铃响起，司机按下开关S，电动机工作，后门打开，符合题意； D图，只有闭合开关S，电铃才能响起，乘客按下任意一个按钮开关时，电动机工作，车门打开，不符合题意。
【答案】C

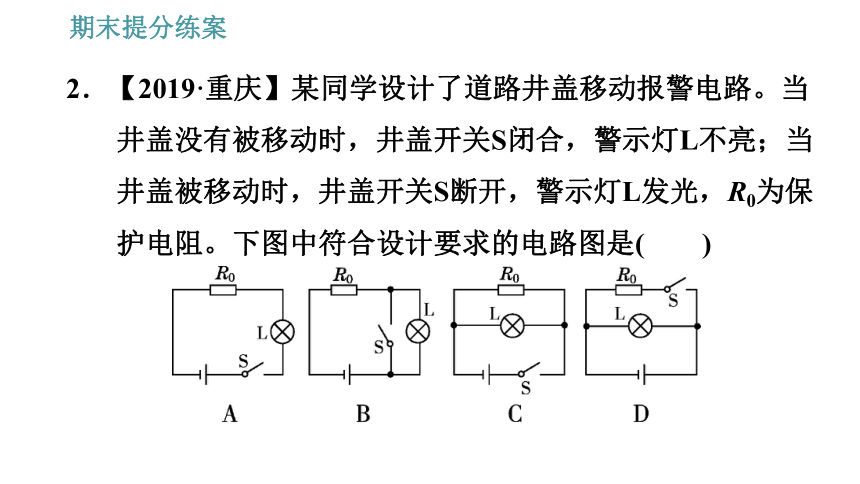

2．【2019·重庆】某同学设计了道路井盖移动报警电路。当井盖没有被移动时，井盖开关S闭合，警示灯L不亮；当井盖被移动时，井盖开关S断开，警示灯L发光，R0为保护电阻。下图中符合设计要求的电路图是(　　)

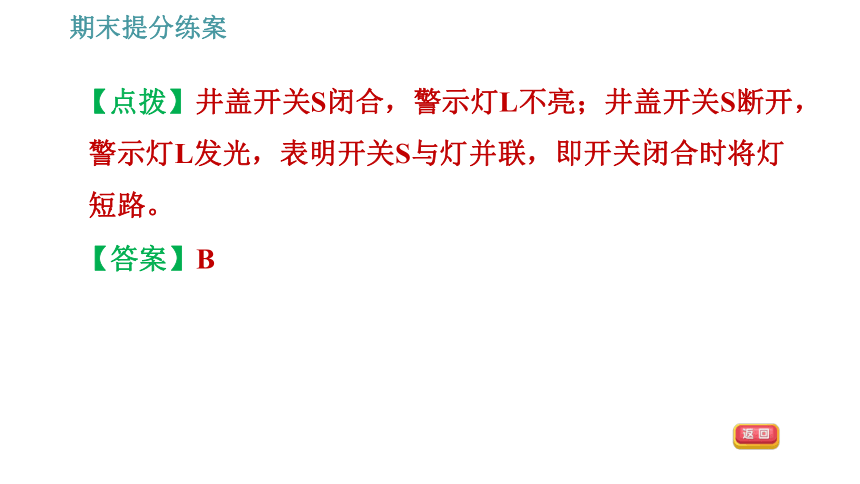

【点拨】井盖开关S闭合，警示灯L不亮；井盖开关S断开，警示灯L发光，表明开关S与灯并联，即开关闭合时将灯短路。
【答案】B
B

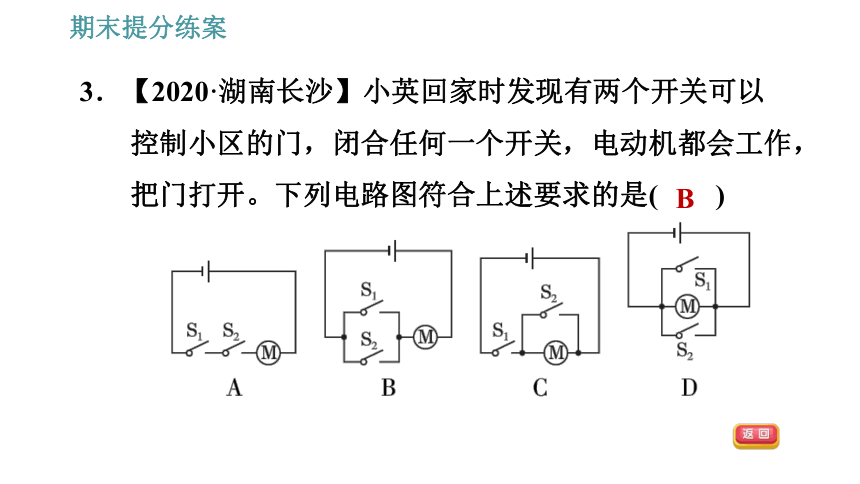

3．【2020·湖南长沙】小英回家时发现有两个开关可以控制小区的门，闭合任何一个开关，电动机都会工作，把门打开。下列电路图符合上述要求的是(　　)
4．【2019·江苏泰州】某智能家政机器人有三种识别启动方式：人脸识别(S1)、指纹识别(S2)、密码识别(S3)，只要其中一种方式识别成功，则相应开关闭合，机器人启动(机器人用 表示)。下列电路设计符合要求的是(　　)
【点拨】由控制要求可知，三个开关并联。
【答案】C
5．某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙(S甲、S乙分别表示甲、乙两资料员的钥匙)使灯亮才能进入保密室；而馆长只要用自己的钥匙(S馆长表示馆长的钥匙)使灯亮就可以进入保密室。下列电路中符合上述要求的是(　　)
【点拨】两资料员必须同时用各自的钥匙，灯才亮，表明两资料员控制的开关应该串联；而馆长只要用自己的钥匙，灯就可以亮，表明他控制的开关与两资料员控制的开关并联。
【答案】C
6．给你一个电池组、两只开关、一只灯泡、导线若干，设计一个电路。要求：要使灯泡发光，只要任意闭合其中一只开关就行；要使灯泡熄灭，必须两只开关都断开。试在如图所示的虚线框中画出电路图。
解：如图所示。
7．小明一家三口，要设计一个“家庭决策表决器”。爸爸设计的是“一票通过器”，其原理是3个并联的开关控制一盏灯的亮灭，只要一人赞成，闭合所负责的开关，灯就亮，灯亮表示提议决策通过。而小明设计的是“一票否决器”，只要家里有一人否决，断开所负责的开关，灯就不亮。现给你1只灯泡、2节干电池、3个开关、导线若干，请你在如图所示的虚线框中画出小明“一票否决器”的设计电路图(设灯泡不会烧坏)。
【点拨】根据题意可知，只有三个人都同意时，灯泡才会发光，所以小明一家三口所控制的开关串联后共同控制灯泡的亮与灭。
【答案】如图所示。
