北师版九年级上册物理 习题课件 期末提分练案 第2讲 第3课时 综合训练 电流和电压规律的综合应用（19张PPT）

期末提分练案
BS版 九年级上
第2讲　简单电路
第3课时　综合训练
电流和电压规律的综合应用

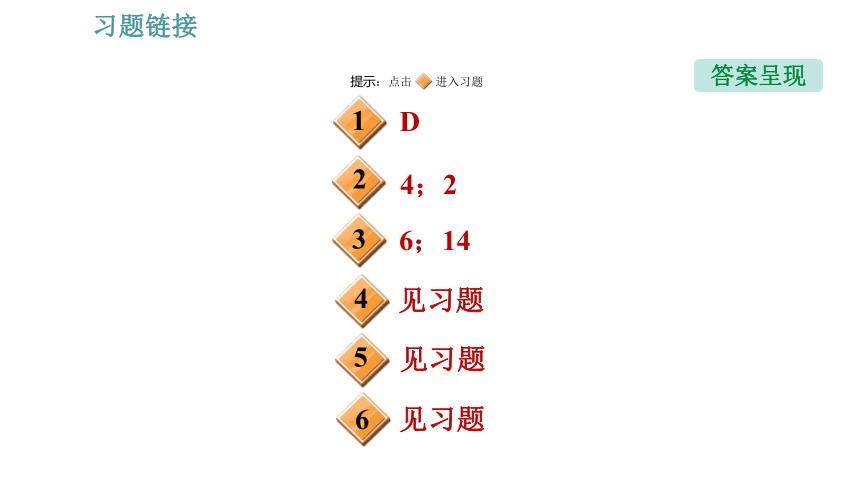

D
6；14
1
2
3
答案呈现
提示：点击 进入习题
见习题
见习题
见习题
4
5
6
4；2

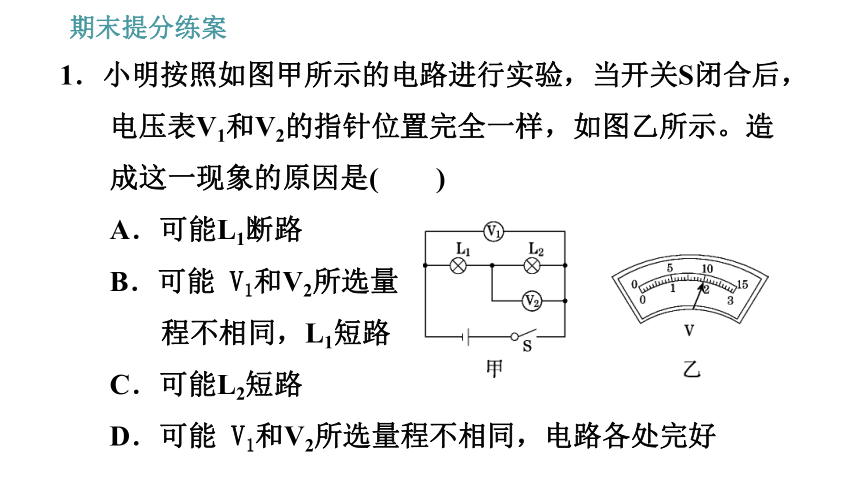

1．小明按照如图甲所示的电路进行实验，当开关S闭合后，电压表V1和V2的指针位置完全一样，如图乙所示。造成这一现象的原因是(　　)
A．可能L1断路
B．可能 V1和V2所选量
程不相同，L1短路
C．可能L2短路
D．可能 V1和V2所选量程不相同，电路各处完好

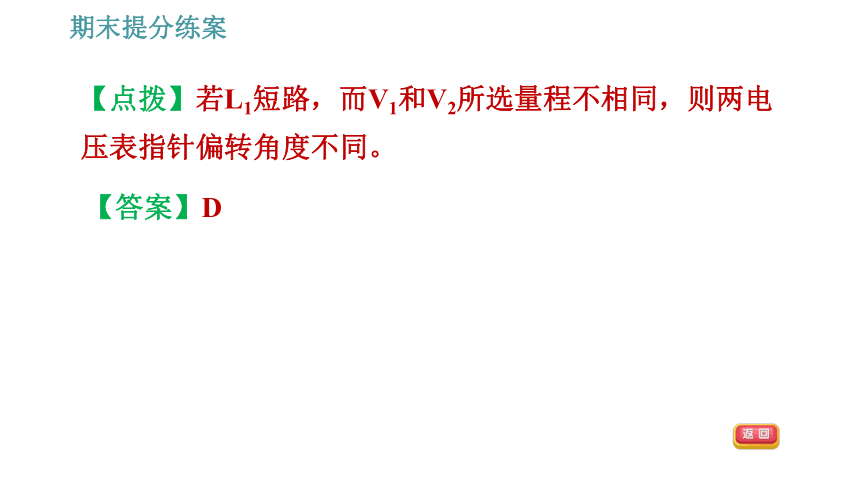

【点拨】若L1短路，而V1和V2所选量程不相同，则两电压表指针偏转角度不同。
【答案】D

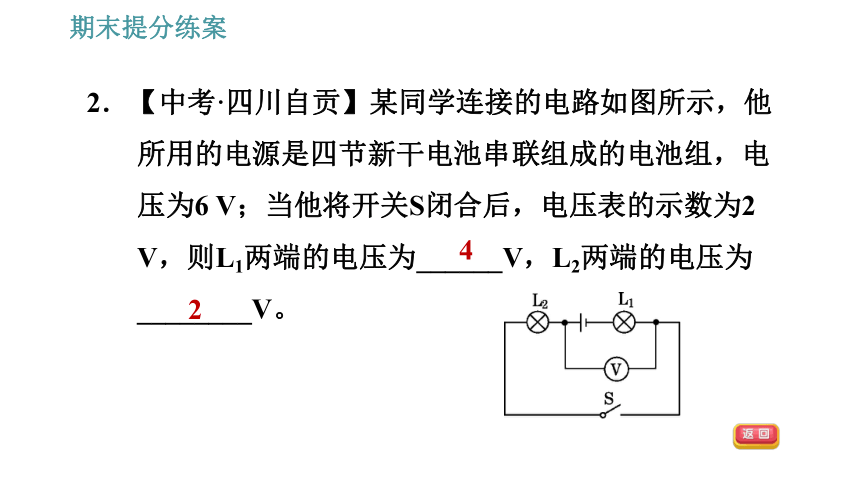

2．【中考·四川自贡】某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，电压为6 V；当他将开关S闭合后，电压表的示数为2 V，则L1两端的电压为______V，L2两端的电压为________V。
4
2

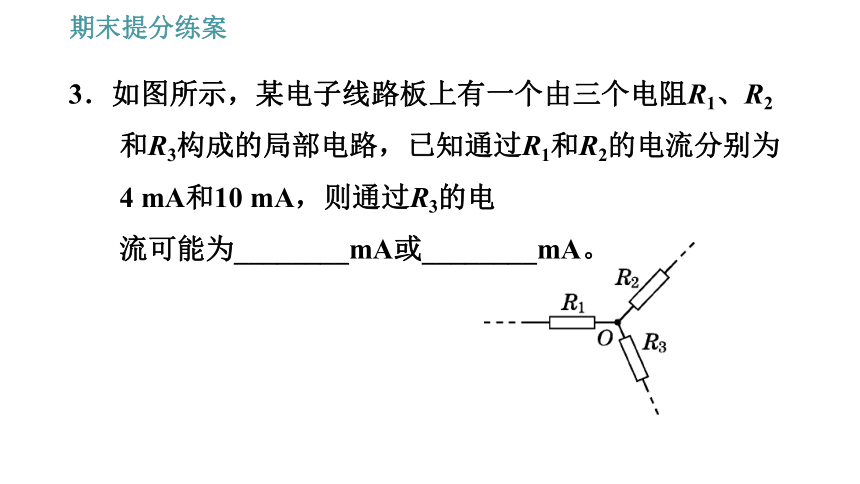

3．如图所示，某电子线路板上有一个由三个电阻R1、R2和R3构成的局部电路，已知通过R1和R2的电流分别为4 mA和10 mA，则通过R3的电
流可能为________mA或________mA。

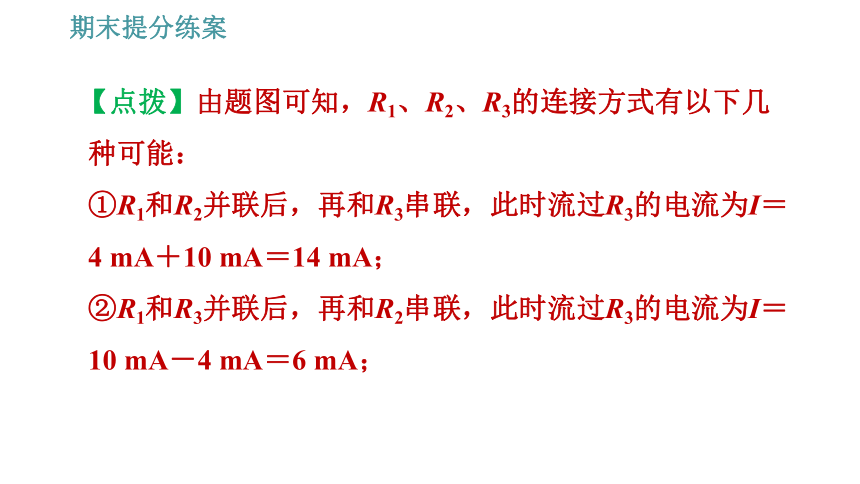

【点拨】由题图可知，R1、R2、R3的连接方式有以下几种可能：
①R1和R2并联后，再和R3串联，此时流过R3的电流为I＝4 mA＋10 mA＝14 mA；
②R1和R3并联后，再和R2串联，此时流过R3的电流为I＝10 mA－4 mA＝6 mA；
③R2和R3并联后，再和R1串联，此时通过R1的电流应该大于通过R2的电流，与题目不符，故这种情况是不存在的。故流过R3的电流可能是6 mA或14 mA。
【答案】6；14
4．如图甲所示，电路中V1、V2是两只相同的电压表，当闭合开关后，灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，如图乙所示。
(1)求灯L1和L2两端的电压及电源电压。
解: 由题图甲可知，灯泡L1、L2串联，电压表V1测电源电压，电压表V2测L2两端的电压。因为串联电路两端电压等于各部分电压之和，所以电压表V1的示数应大于V2的示数，而两个电压表指针偏转角度相同，所以电压表V1的量程是0～15 V，分度值为0.5 V，由题图乙知，电压表V1的示数为7.5 V，即电源电压U＝7.5 V；
电压表V2的量程是0～3 V，分度值为0.1 V，由题图乙知，电压表V2的示数为1.5 V，即L2两端的电压U2＝1.5 V。由串联电路的特点可知，L1两端的电压U1＝U－U2＝7.5 V－1.5 V＝6 V。
(2)若将L1和L2改接为图丙所示的电路，电源电压不变，闭合开关后灯泡L1和L2都发光，此时电流表A2示数为1.5 A，电流表A1示数为0.3 A，求此时分别通过灯L1和L2的电流以及L1和L2两端的电压。
由题图丙知，两灯泡并联，电流表A2测干路电流，电流表A1测L1的电流，所以干路电流I＝1.5 A，L1的电流I1＝0.3 A，由并联电路电流特点可知，通过L2的电流I2＝I－I1＝1.5 A－0.3 A＝1.2 A；由并联电路电压特点可知，U1＝U2＝U＝7.5 V。
5．小明有一个电路盒，面板上有两只灯泡L1、L2，两个开关S1、S2，一个电流表。在不打开盒子的情况下，他让小红探究盒内的电路结构。为此，小红做了如下实验：
闭合开关
S1
S2
S1和S2
灯的发
光情况
L1
亮
不亮
亮
L2
不亮
不亮
亮
电流表示数
I1＝0.2 A
I2＝0
I3＝0.2 A
根据实验情况，请你画出盒内电路的电路图，并在图中标明电流表的正、负接线柱。
解：如图所示。
6．小刘有一个电路盒面板(如图所示)，有红、绿灯各一只，两个开关，一个电压表。在不打开盒子的情况下，他与其他同学一起探究盒内的电路结构。为此，他们做了如下实验，请你依据他们的实验情况，在虚线框内画出盒内电路的电路图。
开关情况
闭合S1，断开S2
?闭合S2，断开S1
?闭合S1和S2
灯的发
光情况
红灯L1
亮
不亮
亮
绿灯L2
亮
不亮
不亮
电压表示数
有一定示数U1
?没有示数
?有一定示数U2(U2＞U1)
【点拨】S1断开时，两灯都不亮，整个电路都不工作，说明S1控制整个电路；闭合S1、断开S2时，灯都亮，S1和S2都闭合时，绿灯L2不亮，说明L2与S2并联，且两灯只能串联，否则S2闭合时电源就会短路。根据电压表示数的变化情况知，电压表测量的是红灯L1两端的电压，与L1并联。
【答案】如图所示。
