北师版九年级上册物理 习题课件 期末提分练案 第4讲 第1课时 达标训练（35张PPT）

期末提分练案
BS版 九年级上
第4讲　电功和电功率
第1课时　达标训练
D
C
1
2
3

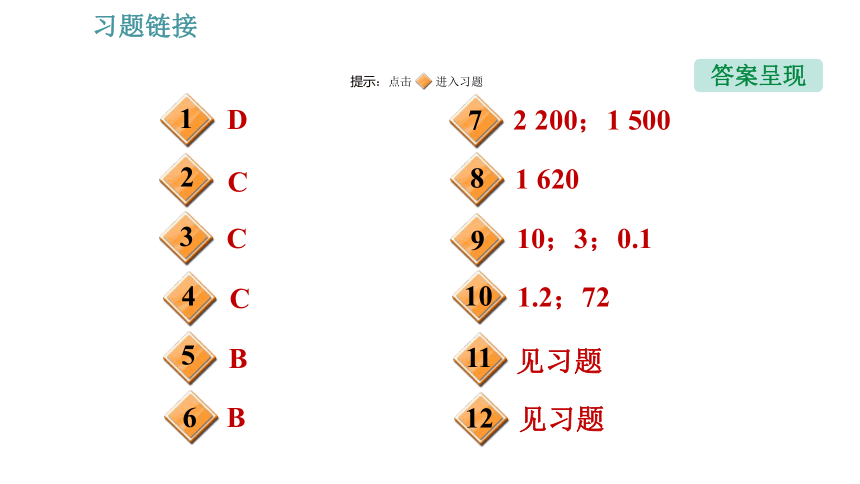

答案呈现
提示：点击 进入习题
C
B
B
4
5
6
C
10；3；0.1　
7
8
9
1.2；72
10
11
见习题
12
2 200；1 500
1 620
见习题

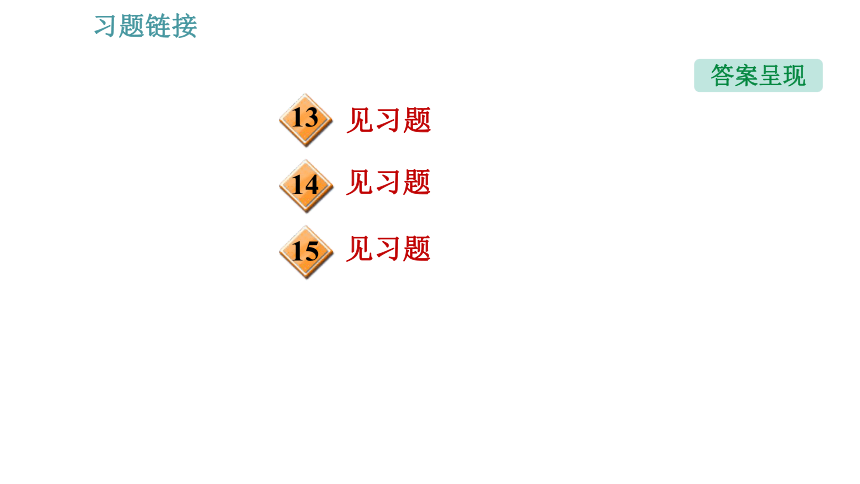

答案呈现
见习题
14
13
见习题
见习题
15
D
1．【中考·湖北荆州】笔记本电脑发热会影响使用寿命。下图是一款笔记本电脑散热支架，通过导线与电脑连接时，五个风扇就转动起来，从而帮助电脑散热。下列分析正确的是(　　)
A．风扇转动时将机械能转化为电能
B．风扇之间一定串联
C．风扇在工作时主要将电能转化为内能
D．电脑是通过与空气之间的热传递来散热的
C

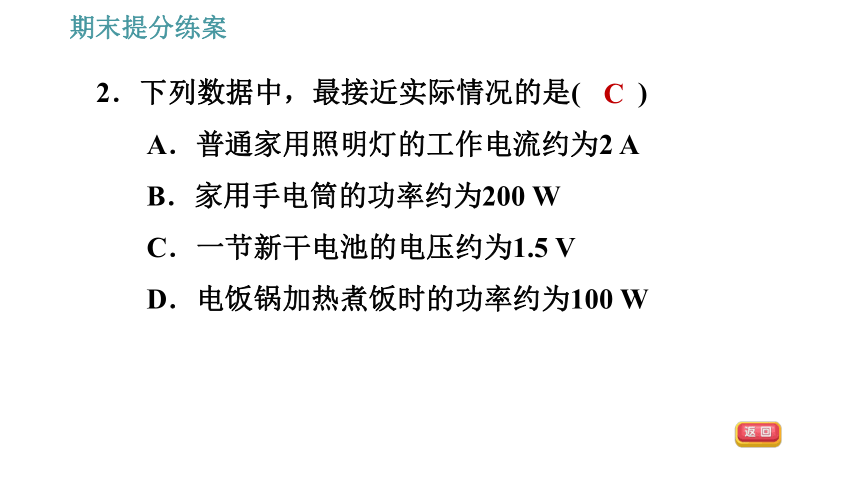

2．下列数据中，最接近实际情况的是(　　)
A．普通家用照明灯的工作电流约为2 A
B．家用手电筒的功率约为200 W
C．一节新干电池的电压约为1.5 V
D．电饭锅加热煮饭时的功率约为100 W

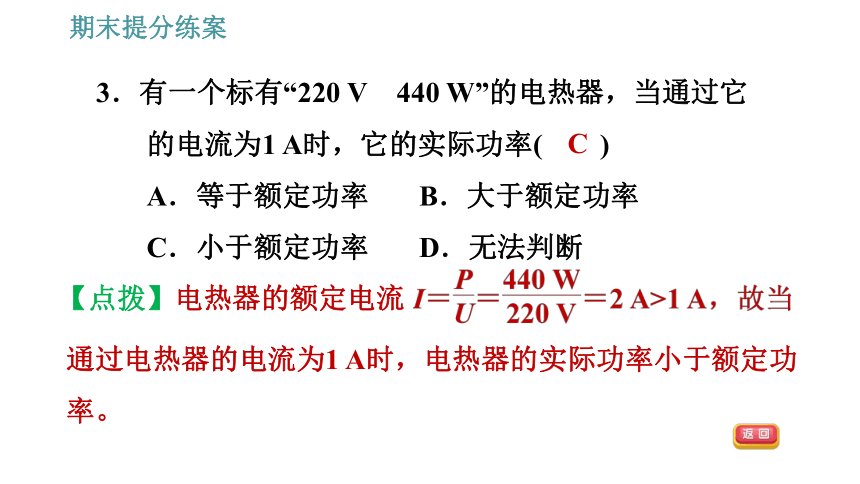

3．有一个标有“220 V　440 W”的电热器，当通过它的电流为1 A时，它的实际功率(　　)
A．等于额定功率 B．大于额定功率
C．小于额定功率 D．无法判断
【点拨】电热器的额定电流
通过电热器的电流为1 A时，电热器的实际功率小于额定功率。
C
C
4．下列现象或装置，利用了电流热效应的是(　　)
①电视机后罩有许多小孔；②电动机外壳上装有散热片；③长期不用的电视机隔段时间通一次电；④白炽灯；⑤电脑机箱里装有小风扇；⑥电暖手宝
A．①②⑥ B．①②⑤
C．③④⑥ D．②③⑥
B

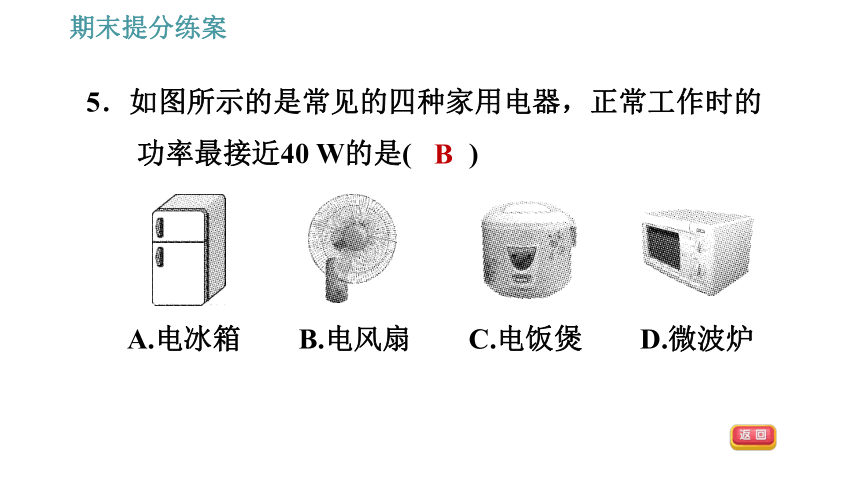

5．如图所示的是常见的四种家用电器，正常工作时的功率最接近40 W的是(　　)
A.电冰箱 B.电风扇 C.电饭煲 D.微波炉

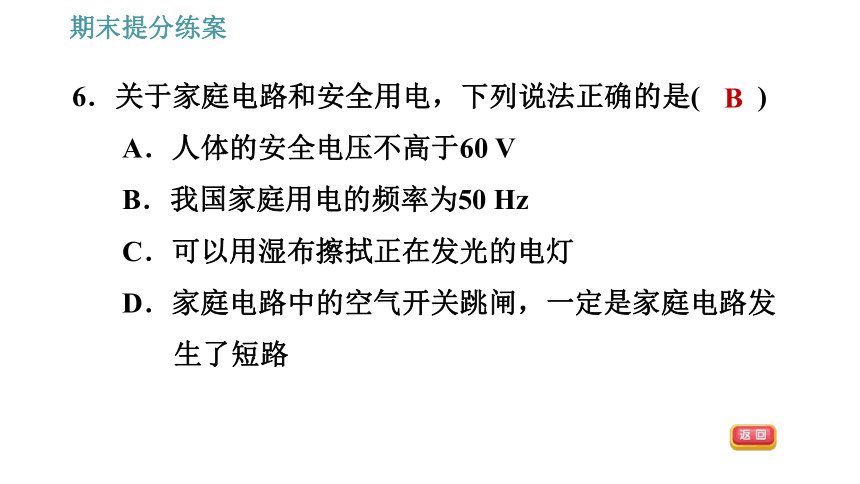

6．关于家庭电路和安全用电，下列说法正确的是(　　)
A．人体的安全电压不高于60 V
B．我国家庭用电的频率为50 Hz
C．可以用湿布擦拭正在发光的电灯
D．家庭电路中的空气开关跳闸，一定是家庭电路发生了短路
B

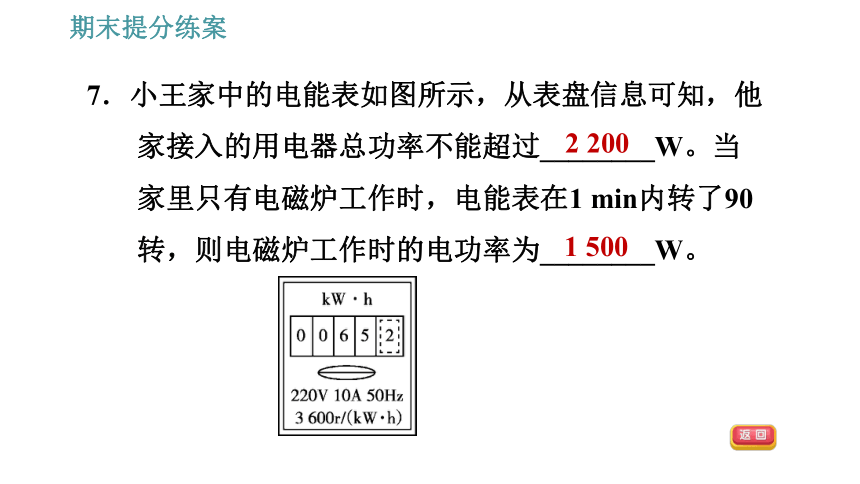

7．小王家中的电能表如图所示，从表盘信息可知，他家接入的用电器总功率不能超过________W。当家里只有电磁炉工作时，电能表在1 min内转了90 转，则电磁炉工作时的电功率为________W。
2 200
1 500

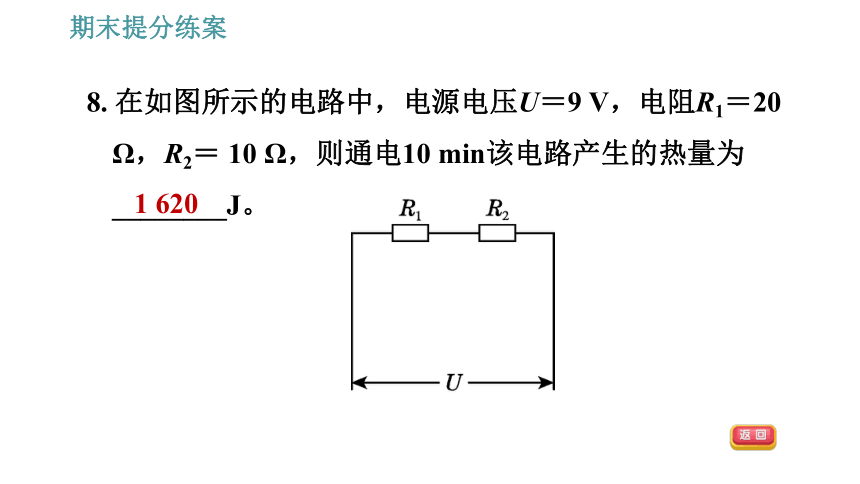

8. 在如图所示的电路中，电源电压U＝9 V，电阻R1＝20 Ω，R2＝ 10 Ω，则通电10 min该电路产生的热量为________J。
1 620

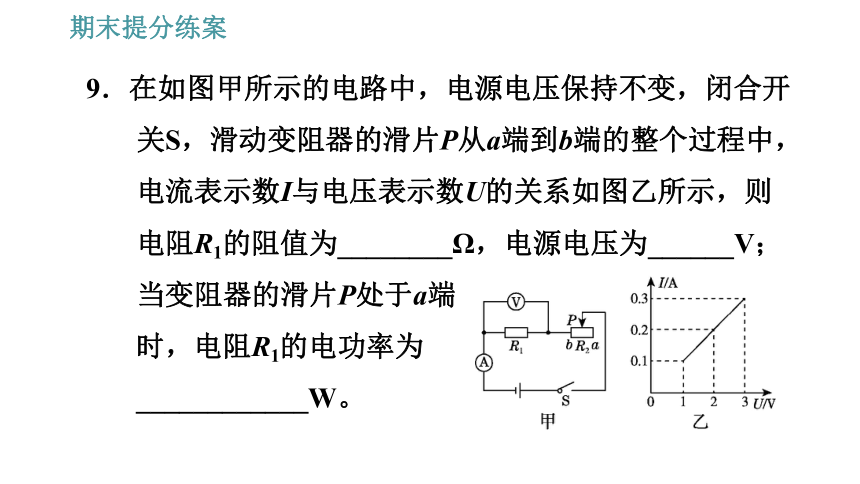

9．在如图甲所示的电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片P从a端到b端的整个过程中，电流表示数I与电压表示数U的关系如图乙所示，则电阻R1的阻值为________Ω，电源电压为______V；当变阻器的滑片P处于a端
时，电阻R1的电功率为
____________W。
【点拨】由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测R1两端的电压，电流表测电路中的电流。当滑片位于b端时，电路为R1的简单电路，此时电路中的电流最大，电压表测电源电压，则由题图乙知，电路中的最大电流I＝0.3 A，此时R1两端的电压U1＝3 V，所以，电源电压U＝3 V，
当滑片位于a端时，R1、R2串联，电压表测R1两端的电压，
【答案】10；3；0.1　
由题图乙可知,此时电路中的电流I′＝0.1 A，R1两端的电压U1′＝1 V,电阻R1消耗的电功率P1′＝U1′I′＝1 V×0.1 A＝0.1 W。
10.【2019·四川宜宾】在如图甲所示的电路中，已知定值电阻R1＝20 Ω，开关S闭合后，两个完全相同的电流表A1、A2指针均指同一位置，如图乙所示，则此时通过R1的电流为________A，在10 s内R2产生的热量为________J。
【点拨】电流表A1测量的是干路电流，电流表A2测量的是R2支路的电流，因此，电流表A1选用的是大量程，读数为1.5 A，电流表A2选用的是小量程，读数为0.3 A。由并联电路电流的规律可以求出通过R1的电流为1.2 A。电源电压U＝U2＝U1＝I1R1＝1.2 A×20 Ω＝24 V, 在10 s内R2产生的热量Q＝U2I2t＝24 V×0.3 A×10 s＝72 J。
【答案】1.2；72
11．如图所示，按照家庭电路安全用电的要求连接电路。
解：如图所示。
12.【2019·山东潍坊】如图所示的是探究“电流通过导体时产生的热量与哪些因素有关”的实验装置。两个相同的透明容器中密封着等量的空气，将1、2和3、4导线分别接到电源两端。
(1)甲图所示的装置用来探究电流通过电阻丝产生的热量与________的关系，通电一段时间，________(填“a”或“b”)容器中电流产生的热量较多。
【点拨】题图甲装置中两个5 Ω的电阻丝并联后再与一个5 Ω的电阻丝串联，根据串并联电路的电流特点可知，通过右边两个电阻丝的总电流和通过左边的电阻丝电流相等，所以I左＞I右内，容器内的电阻丝阻值都是5 Ω，
【答案】电流；a
阻值相等，通电时间相等，电流不同，通电一段时间后，由Q＝I2Rt知，a容器中电流产生的热量多。
(2)通过观察乙图中的实验现象，可知________(填“c”或“d”)容器中电阻丝的阻值大。
d
【点拨】题图乙中，右侧U形管中液柱上升幅度更大。根据串联电路的电流特点可知，电流和通电时间相等，根据Q＝I2Rt可知，d容器内电阻丝阻值大。
13.【2019·江苏扬州】在“测量小灯泡电功率”的实验中(小灯泡标有“2.5 V”字样)：
(1)如图甲所示，正确连接电路后，闭合开关，小明发现无论怎样调节滑动变阻器，小灯泡都不亮，电流表无示数，电压表有示数，则电路故障可能是__________________。
小灯泡断路
(2)排除故障后，移动滑片 P到某一位置时，电压表示数如图乙所示，为了继续完成实验，应将滑片P向________(填“A”或“B”)端移动。小明根据实验所测的数据，作出如图丙所示的图像，则小灯泡的额定功率为________W。
A
0.5
(3)测量结束后，小明应先___________，然后拆除________上的导线，再拆除其他导线。
(4)小明对本实验进行了拓展思考，以下探究活动用该实验装置中的器材不能完成的是(　　)
A．测量小灯泡的电阻
B．探究串联电路电流的特点
C．探究串联电路电压的特点
D．探究电流与电压的关系
断开开关
电源
D
14．为了让鱼缸内的热带鱼有一个适合的生活环境，小明用一个“220 V　300 W”的电热棒给鱼缸内的水加热，当水温升到设定值30 ℃时电热棒自动停止工作，待水温自然冷却到20 ℃时电热棒自动开始加热，周而复始。每次加热时损失20%的热量，鱼缸内水的质量始终保持为40 kg。[c水＝4.2×103 J/(kg·℃)，计算结果保留两位小数]
(1)正常工作时，通过电热棒的电流是多少？
(2)电热棒每自动加热一次，水升温需要吸收多少热量？
水吸收的热量Q吸＝cm(t－t0)＝4.2×103 J/(kg·℃)×40 kg×(30℃－20℃)＝1.68×106 J。
15.【2020·江苏扬州模拟】如图所示的是某电热器的工作原理图，R1、R2是发热电阻，R1＝R2，虚线框为电热器的金属外壳，用一个旋钮开关可以实现电热器多挡位工作的要求，其中钮转开关内有一块绝缘圆盘，在圆盘的左边缘依次有4个金属触点①、②、③、④，右边缘是一金属板，可绕中心轴转动的开关旋钮两端各有一个金属滑片，转动开关旋钮可以将左边缘相邻
的两个触点与右边缘的金属板同时连通，如旋到图中位置N时，金属滑片将①、②两触点同时与右边缘金属板接通。
导线规格
导线横截面积S/mm2
0.5
1
1.5
2.5
安全载流量I/A
4
8
12
20
(1)小明想在电路中加一个“倾倒开关”，使电热器被碰倒时能自动断开电路，以免引起火灾。该开关最好应安装在示意图中A、B、C、D、E中的点_____处。
A
(2)旋钮开关旋到位置N时的电功率为1 000 W，求R1和R2的阻值。
(3)当旋钮开关旋到位置T时，通电1 min消耗的电能是多少？这些电能若用于加热水，且加热效率为70%，能使0.5 kg、20 ℃的水温度升高多少？[水的比热容c水＝4.2×103 J/(kg·℃)]
当旋钮开关旋到位置T时，R1与R2串联，因为串联电路中总电阻等于各分电阻之和，所以，通电1 min消耗的电能为
(4)某种橡皮绝缘铜芯导线在常温下的安全载流量(长时间通电时的最大安全电流)如表所示，请你计算说明应选横截面积为多大的铜芯导线作为该电热器的输出导线，才符合既实用又经济的原则。
