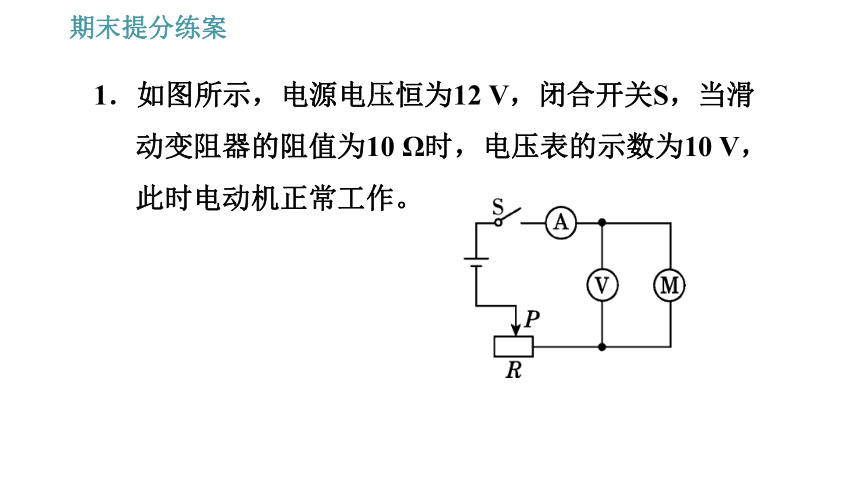

1．如图所示，电源电压恒为12 V，闭合开关S，当滑动变阻器的阻值为10 Ω时，电压表的示数为10 V，此时电动机正常工作。
(1)滑动变阻器消耗的功率是多大？
解：由电路图可知，电压表测电动机两端电压，因为串联电路两端电压等于各部分电路两端电压之和，所以滑动变阻器两端的电压UR＝U－U1＝12 V－10 V＝2 V, 则

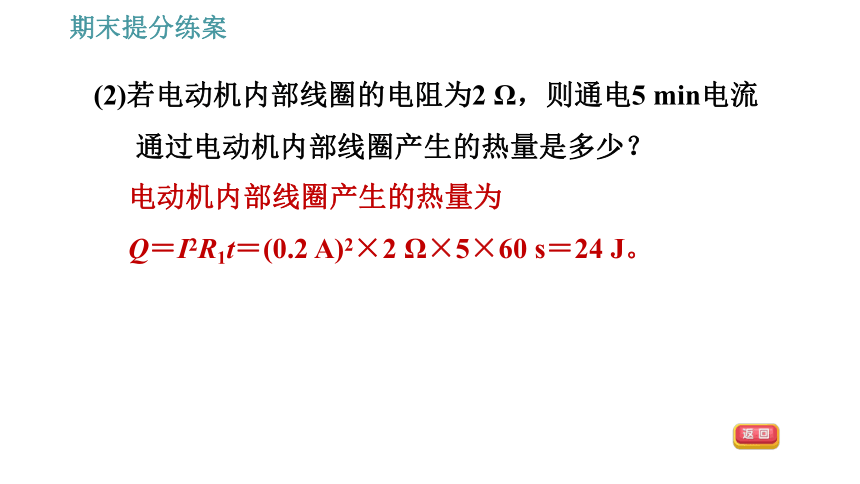

(2)若电动机内部线圈的电阻为2 Ω，则通电5 min电流通过电动机内部线圈产生的热量是多少？
电动机内部线圈产生的热量为
Q＝I2R1t＝(0.2 A)2×2 Ω×5×60 s＝24 J。

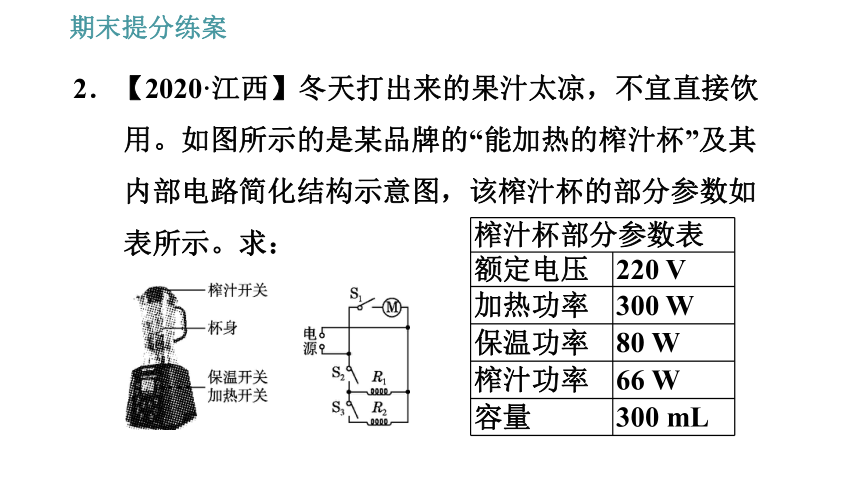

2．【2020·江西】冬天打出来的果汁太凉，不宜直接饮用。如图所示的是某品牌的“能加热的榨汁杯”及其内部电路简化结构示意图，该榨汁杯的部分参数如表所示。求：
榨汁杯部分参数表
额定电压
220 V
加热功率
300 W
保温功率
80 W
榨汁功率
66 W
容量
300 mL

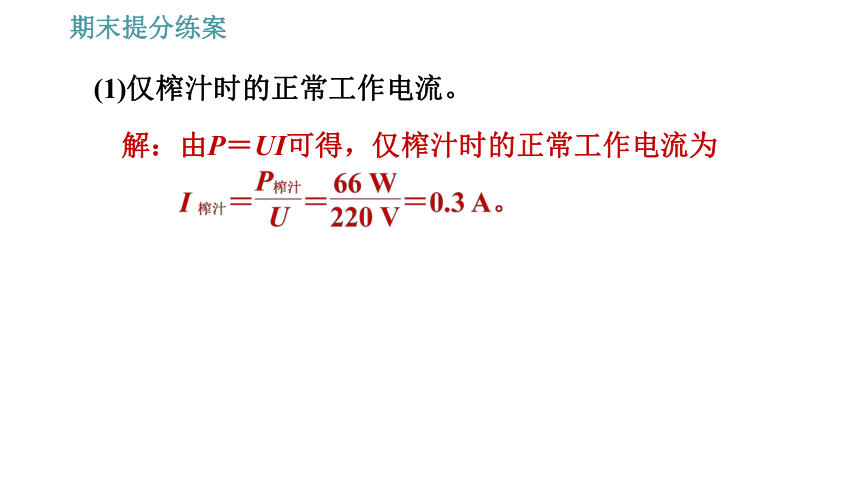

(1)仅榨汁时的正常工作电流。
解：由P＝UI可得，仅榨汁时的正常工作电流为
(2)R2的阻值。
由电路图可知，只闭合S2时，电路为R1的简单电路，电路的总电阻最大，总功率最小，处于保温状态，同时闭合S2、S3时，R1与R2并联，电路的总电阻最小，总功率最大，处于加热状态，因为并联电路中各支路独立工作、互不影响，所以，R2的电功率P2＝P加热－P保温＝300 W－80 W＝220 W，因为并联电路中各支路两端的电压相等，所以，
(3)已知该榨汁杯正常工作时的加热效率为90%，给杯子盛满果汁并加热，使其温度升高30℃，需要加热多长时间。[c果汁＝4×103 J/(kg·℃)，ρ果汁＝1.2×103 kg/m3]
3．【2020·湖北武汉模拟】如图所示的是电饭锅工作原理的简化电路图。电饭锅有两挡，分别是高温烧煮和低温焖饭，S1为挡位自动控制开关，R0和R为电热丝，R0的阻值为1 210 Ω，该电饭锅铭牌技术参数如下表所示(低温焖饭挡额定功率模糊不清)，求：
某品牌电饭锅
额定电压
220 V
额定
功率
高温烧煮
1 008 W
低温焖饭
?
电源频率
50 Hz
(1)电饭锅低温焖饭时的额定功率。
解：由电路图可知，开关S闭合、S1断开时，电路为R0的简单电路，此时电饭锅的功率最小，处于低温焖饭挡。
(2)电阻丝R的阻值。
由电路图可知，开关S、S1闭合时，两电阻并联，电路中的总电阻最小，电饭锅的功率最大，处于高温烧煮挡，因为电路的总功率等于各用电器功率之和，所以，R的电功率PR＝P高－P低＝1 008 W－40 W＝968 W，因为并联电路中各支路两端的电压相等，所以，
(3)小明使用高温挡对水加热，将2 kg、28 ℃的水加热到100 ℃用时12.5 min，求电饭锅高温挡的加热效率。
