期末提分练案
BS版 九年级上
第4讲　电功和电功率
第6课时　综合训练
安全用电中的综合计算
见习题
1
2
答案呈现
提示：点击 进入习题
见习题

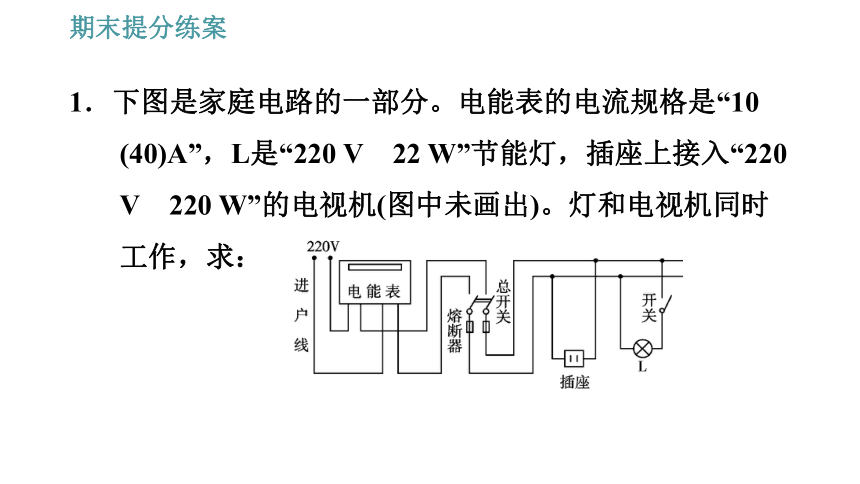

1．下图是家庭电路的一部分。电能表的电流规格是“10 (40)A”，L是“220 V　22 W”节能灯，插座上接入“220 V　220 W”的电视机(图中未画出)。灯和电视机同时工作，求：

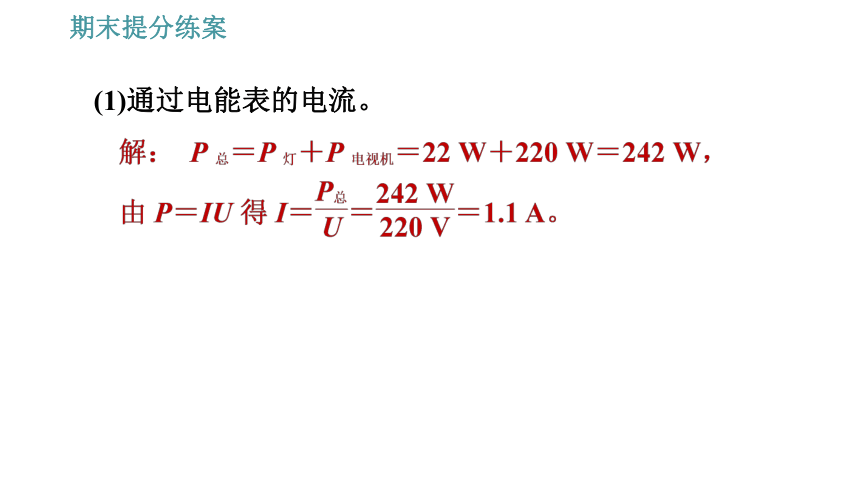

(1)通过电能表的电流。

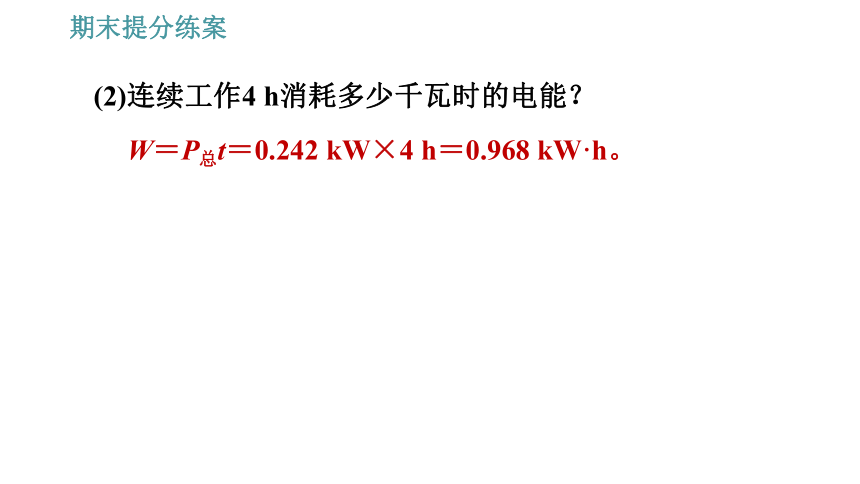

(2)连续工作4 h消耗多少千瓦时的电能？
W＝P总t＝0.242 kW×4 h＝0.968 kW·h。

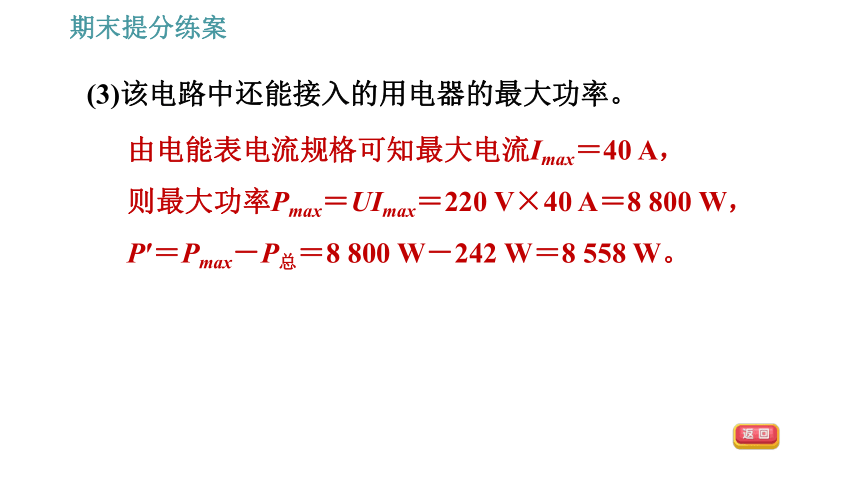

(3)该电路中还能接入的用电器的最大功率。
由电能表电流规格可知最大电流Imax＝40 A，
则最大功率Pmax＝UImax＝220 V×40 A＝8 800 W，
P′＝Pmax－P总＝8 800 W－242 W＝8 558 W。
2.【2020·浙江杭州模拟】 冬天很多老师的办公桌上放置了电热桌垫(如图1所示)。好奇的小东同学看到后，很想知道它的发热原理，他查看说明书后发现：该电热桌垫由12 V电源供电，电功率在规定的30 W～80 W范围内，发热部分由两根电热丝组成，R1、R2的阻值分别为6 Ω、4 Ω，该桌垫可通过调温开关的控制实现不同的电功率(不考虑温度的变化对电阻的影响)。
(1)小东根据刚刚学习过的电热器知识，画出了电热桌垫甲、乙两种电路，并说都符合设计要求，请你简要分析说明哪一个电路符合要求？
在规定的功率范围内，所以甲电路图合理；图乙中，当开关都闭合时，只有R2工作，此时电路功率
在规定的功率范围内；当S1闭合，S2断开时，两电阻串联，根据串联电路的总电阻等于各分电阻之和得，R串＝R1＋R2＝6 Ω＋4 Ω＝10 Ω，此时电功率
(2)该电热桌垫消耗的最大功率是多少瓦？
当两电阻并联时，电路电阻最小，消耗的功率最大，P大＝P并＝60 W。
(3)当电热桌垫处于低温挡时，在1 min内产生的热量是多少？
由题图甲可知，当电热桌垫处于低温挡时，只有R2工作，则在1 min内产生的热量Q＝W＝P2t＝36W×1× 60 s＝2 160 J。
