北师版九年级上册物理 习题课件 期末提分练案 第5讲 第1课时 达标训练（37张PPT）

期末提分练案
BS版 九年级上
第5讲　磁现象
第1课时　达标训练

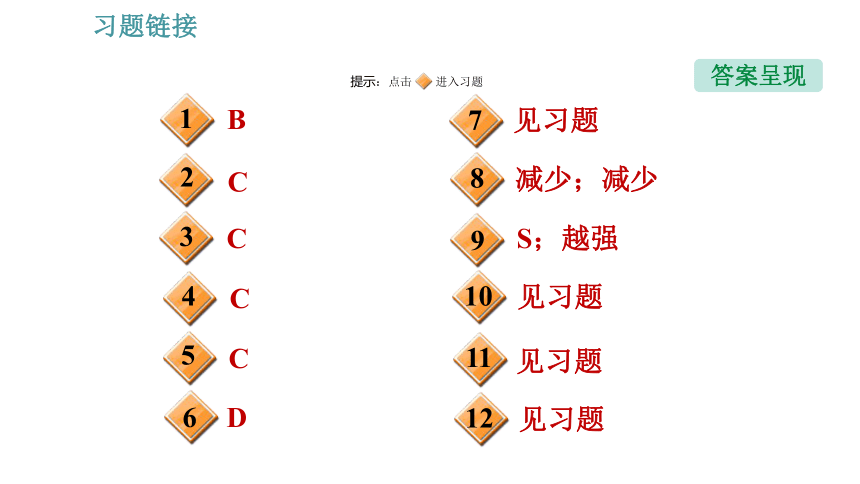

B
C
1
2
3
答案呈现
提示：点击 进入习题
C
C
D
4
5
6
C
S；越强　
7
8
9
见习题
10
11
见习题
12
见习题
减少；减少
见习题
答案呈现

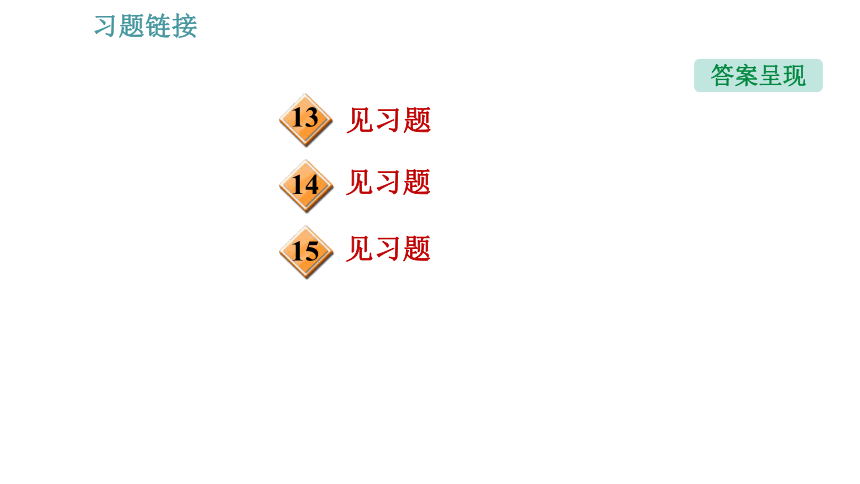

见习题
14
13
见习题
见习题
15
B

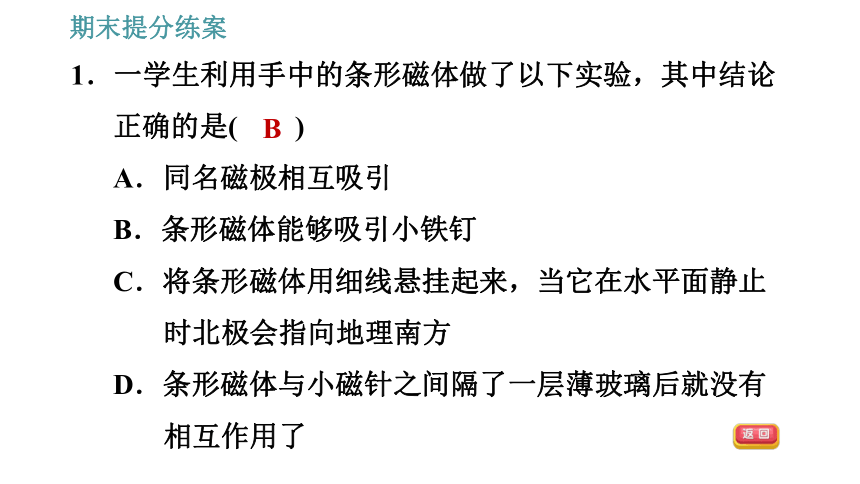

1．一学生利用手中的条形磁体做了以下实验，其中结论正确的是(　　)
A．同名磁极相互吸引
B．条形磁体能够吸引小铁钉
C．将条形磁体用细线悬挂起来，当它在水平面静止时北极会指向地理南方
D．条形磁体与小磁针之间隔了一层薄玻璃后就没有相互作用了
C

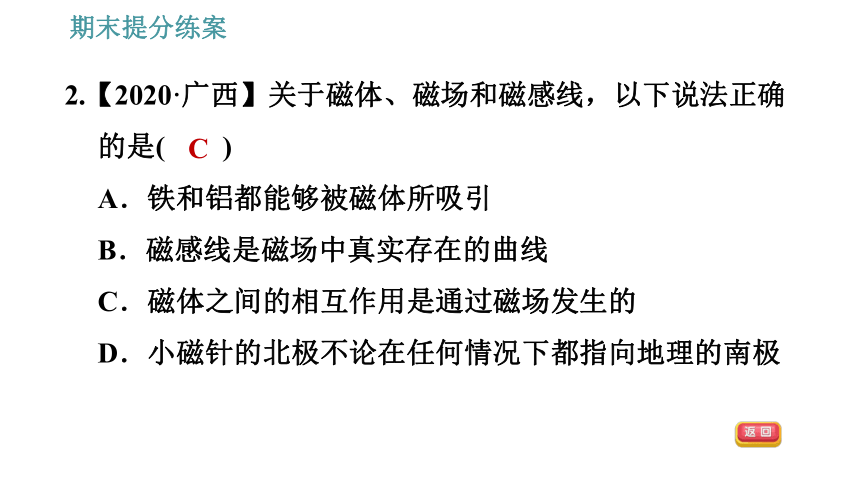

2.【2020·广西】关于磁体、磁场和磁感线，以下说法正确的是(　　)
A．铁和铝都能够被磁体所吸引
B．磁感线是磁场中真实存在的曲线
C．磁体之间的相互作用是通过磁场发生的
D．小磁针的北极不论在任何情况下都指向地理的南极

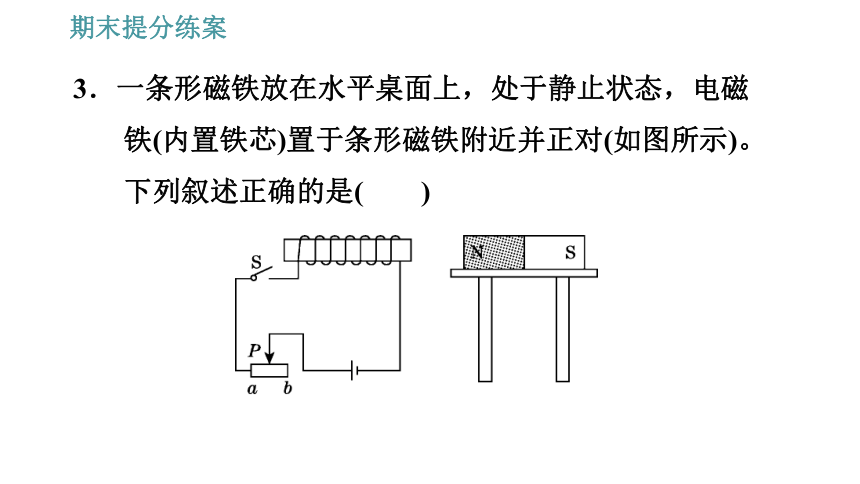

3．一条形磁铁放在水平桌面上，处于静止状态，电磁铁(内置铁芯)置于条形磁铁附近并正对(如图所示)。下列叙述正确的是(　　)

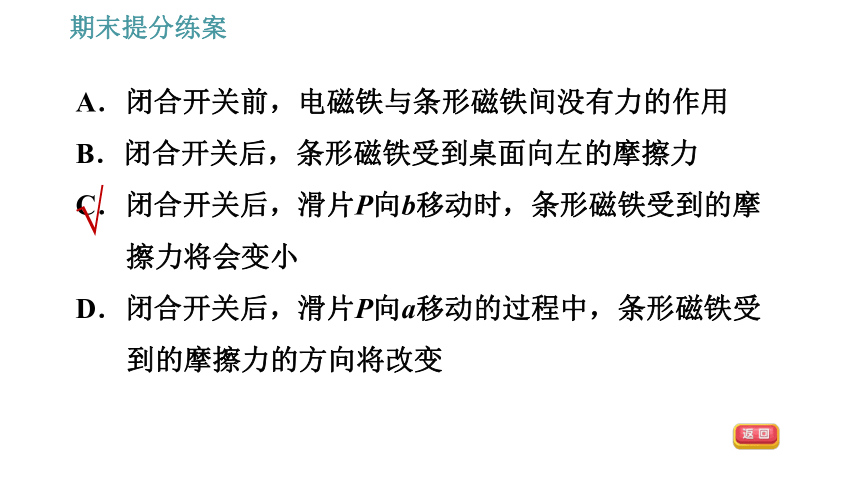

A．闭合开关前，电磁铁与条形磁铁间没有力的作用
B．闭合开关后，条形磁铁受到桌面向左的摩擦力
C．闭合开关后，滑片P向b移动时，条形磁铁受到的摩擦力将会变小
D．闭合开关后，滑片P向a移动的过程中，条形磁铁受到的摩擦力的方向将改变
√
C

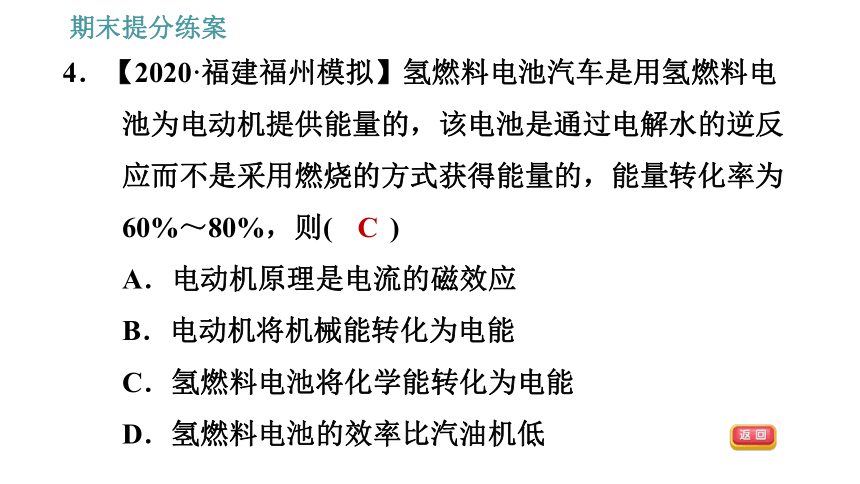

4．【2020·福建福州模拟】氢燃料电池汽车是用氢燃料电池为电动机提供能量的，该电池是通过电解水的逆反应而不是采用燃烧的方式获得能量的，能量转化率为60%～80%，则(　　)
A．电动机原理是电流的磁效应
B．电动机将机械能转化为电能
C．氢燃料电池将化学能转化为电能
D．氢燃料电池的效率比汽油机低

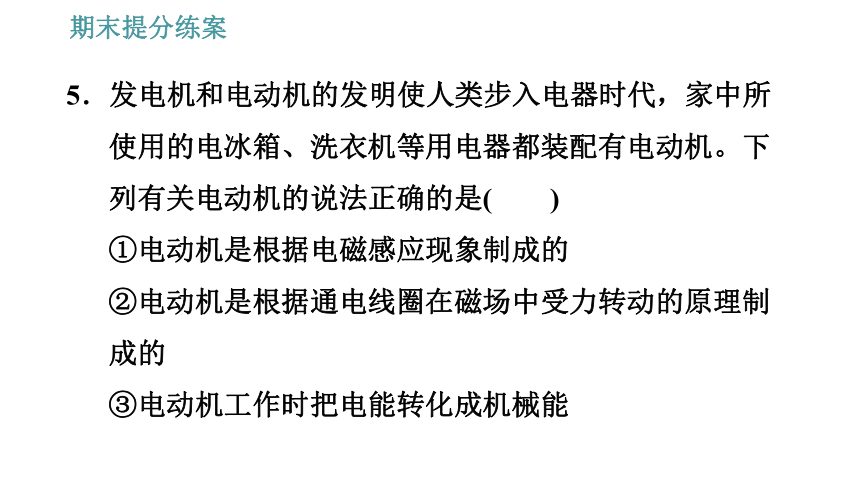

5．发电机和电动机的发明使人类步入电器时代，家中所使用的电冰箱、洗衣机等用电器都装配有电动机。下列有关电动机的说法正确的是(　　)
①电动机是根据电磁感应现象制成的
②电动机是根据通电线圈在磁场中受力转动的原理制成的
③电动机工作时把电能转化成机械能

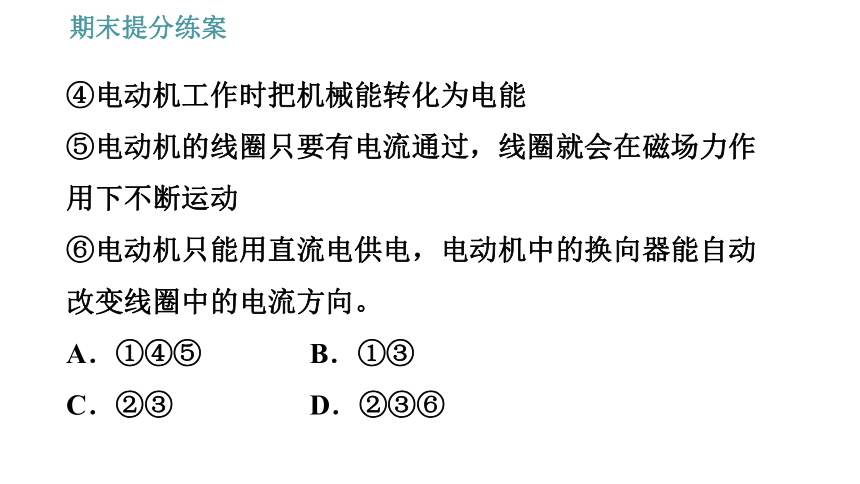

④电动机工作时把机械能转化为电能
⑤电动机的线圈只要有电流通过，线圈就会在磁场力作用下不断运动
⑥电动机只能用直流电供电，电动机中的换向器能自动改变线圈中的电流方向。
A．①④⑤ B．①③
C．②③ D．②③⑥

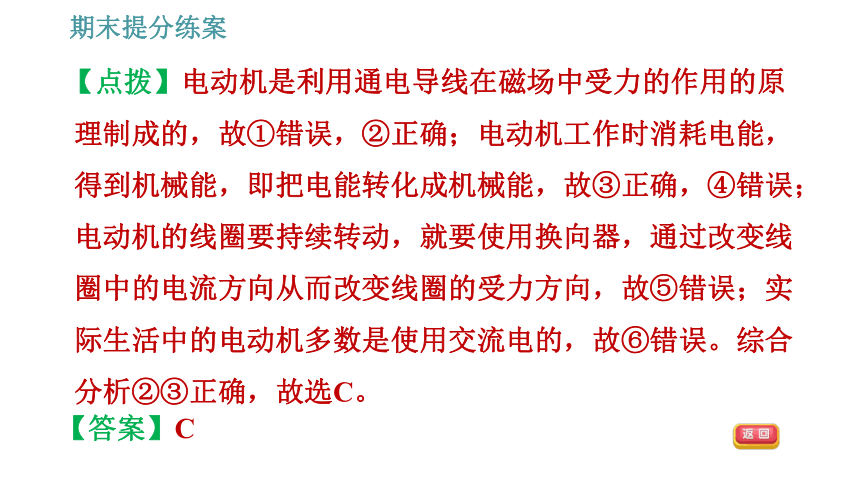

【点拨】电动机是利用通电导线在磁场中受力的作用的原理制成的，故①错误，②正确；电动机工作时消耗电能，得到机械能，即把电能转化成机械能，故③正确，④错误；电动机的线圈要持续转动，就要使用换向器，通过改变线圈中的电流方向从而改变线圈的受力方向，故⑤错误；实际生活中的电动机多数是使用交流电的，故⑥错误。综合分析②③正确，故选C。
【答案】C

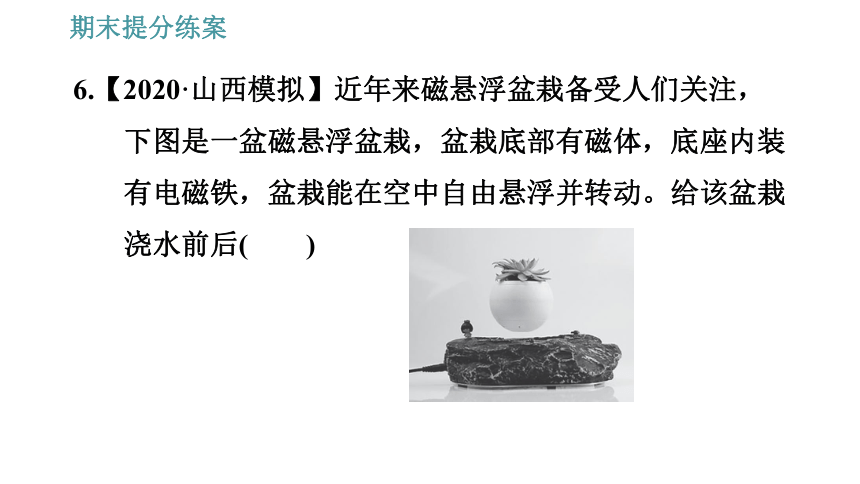

6.【2020·山西模拟】近年来磁悬浮盆栽备受人们关注，下图是一盆磁悬浮盆栽，盆栽底部有磁体，底座内装有电磁铁，盆栽能在空中自由悬浮并转动。给该盆栽浇水前后(　　)
A．盆栽受到的磁力不变
B．盆栽受到的重力与空气对盆栽的浮力是一对平衡力
C．要使盆栽与底座之间距离不变，可改变电磁铁线圈内的电流方向
D．要使盆栽与底座之间距离不变，可适当增大电磁铁线圈内的电流
√
7．【2020·河南模拟】如图甲所示的为一磁悬浮地球仪示意图，环形底座是一个空心的电磁铁，内部电路如图乙所示，塑料球体内置环形磁铁，底座一通电，塑料小球就悬浮起来。
磁悬浮地球仪是利用____________________的原理制成的。若地球仪的下方代表地球的南极，则图乙中A端应连接电源的__________极。增大电磁铁中的电流，地球仪悬浮时受到的磁力将________(填“变大”“变小”或“不变”)。
同名磁极相互排斥
正
不变
8．桌面上放有一定量的铁屑，现将两根完全相同的条形磁铁A的N极和磁铁B的S极按图甲所示放置在靠近铁屑的上方，吸附一定量的铁屑。若将吸附有铁屑的两极靠在一起，则吸附在连接处的铁屑会________(填“增加”“不变”或“减少”)；
减少
如图乙所示，将一根长度略大于两磁铁间距的软铁棒，轻轻搁在两磁铁上，则被吸附的铁屑会________(填“增加”“不变”或“减少”)。
减少
9．如图所示，用两根缝衣针、一个按扣、一只大头针和一块橡皮制作一个指南针，如果图中指南针静止下来后，针头指南，那么针头是________(填“N”或“S”)极。实验表明，电流一定时，外形相同的螺线管，匝数越多，磁性________
(填“越弱”“越强”或“不变”)。
S
越强
10．如图所示的是为纪念发现“磁生电”现象的物理学家________而发行的一枚邮票，该发现导致了世界上第一台发电机的发明，从而把人类社会带进了电气化时代，发电机的工作原理是__________________。
法拉第
电磁感应现象
11．小华在“探究怎样产生感应电流”的实验中，设计了如图所示的实验装置。
(1)将磁体向右插入螺线管中时，观察到灵敏电流计的指针向右偏转，由此可知：____________________。
(2)将磁体从螺线管中向左拔出时，会观察到灵敏电流计的指针向________(填“左”或“右”)偏转。
(3)通过前两步实验，可得出感应电流的方向与____________的方向有关。
磁体运动
电路中产生了电流
左
12．如图所示，图甲是“通电导线在磁场中受力”的实验示意图，小谦同学实际探究时，在电路上连接了一个滑动变阻器，实验记录如下表：
实验序号
磁场方向
ab中电流方向
ab运动方向
1
向下
无电流
静止不动
2
向下
由a向b
向左运动
3
向上
由a向b
向右运动
4
向下
由b向a
向右运动
(1)用笔画线代替导线，在图乙中将滑动变阻器正确连入电路，滑动变阻器的作用是__________________。
解：如图所示
保护电路
(2)比较实验2和3，说明通电导线在磁场中受力方向与________有关，比较实验________，说明通电导线在磁场中受力方向与电流方向有关。
(3)小谦通过观察导线运动方向，来判断导线在磁场中受力方向，用到的科学方法是________________。
磁场方向
2、4
转换法
(4)小谦想在图甲的基础上对实验进行改造，来探究影响感应电流方向的因素，为了观察到明显的实验现象，他要把图甲中的电源换成_______ (填序号)。
A．电流表　　
B．电压表　　
C．灵敏电流计
C
13．某自动除尘装置的简化电路由电磁继电器、光源、挡板、光敏电阻R、额定电压为220 V的除尘电动机M、低压电源、高压电源组成。空气中尘埃量较少时，光源发出来的光被挡板挡住。当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光敏电阻上，其阻值减小，通过电磁继电器的电流增大，衔铁被吸下，除尘电动机工作。请用笔画线代替导线连接电路图。
解：如图所示。
14．如图甲所示的是某同学连接的电铃电路。
(1)开关闭合后，电路中始终有电流，但电铃只响一声就不再响了，原因是(　　)
A．电磁铁始终没有磁性
B．衔铁没有向下运动
C．衔铁一直被电磁铁吸着不能回弹
D．电池正、负极接反了
C
(2)如图乙所示的是改进的电铃电路，但还没有连接完整，请用笔画线代替导线将图乙连接成电铃电路。
如图所示。
15．电梯为居民出入带来很大便利，小明家住某小区某栋6楼，放学后乘电梯回家。小明查阅资料，了解到出于安全考虑，电梯都设置了超载自动报警系统，其工作原理如图甲所示，电路由工作电路和控制电路组成，在工作电路中，当电梯没有超载时，动触点K与静触点A接触，闭合开关S，电动机正常工作；当电梯超载时，动触点K与静触点B接触，电铃发出报警铃声，即使闭
合开关S，电动机也不工作。在控制电路中，已知电源电压U＝6 V，保护电阻R1＝100 Ω，电阻式压力传感器(压敏电阻)R2的阻值随压力F的大小变化关系如图乙所示，电梯自重和电磁铁
线圈的阻值都忽略
不计。
(1)在控制电路中，当压敏电阻R2受到的压力F增大时，电磁铁的磁性________(填“增强” “减弱”或“不变”)。
增强
(2)某次电梯正常运行时，测得通过电磁铁线圈的电流为10 mA，则此时电梯载重为多少？
根据串联电路电阻特点可知，此时压敏电阻的阻值R2＝R－R1＝600 Ω－100 Ω＝500 Ω；由题图乙可知此时压敏电阻所受的压力为F1＝6×103 N，故此时电梯载重为 6×103 N。
(3)若电磁铁线圈电流达到20 mA时，刚好接触静触点B，电铃发出警报声。当该电梯厢内站立总质量为 1 000 kg的乘客时,试通过计算说明电梯是否超载？(g取10 N/kg)
电梯厢内站立总质量为1000 kg的乘客时，电梯受到的压力等于乘客的重力，即F2＝G′＝mg＝1 000 kg×10 N/kg＝1×104 N；由题图乙可知，当压力F2＝1×104 N 时，对应的压敏电阻阻值R2′＝100 Ω，因串联电路中总电阻等于各分电阻之和，故控制电路中的电流
