第15讲　光的折射

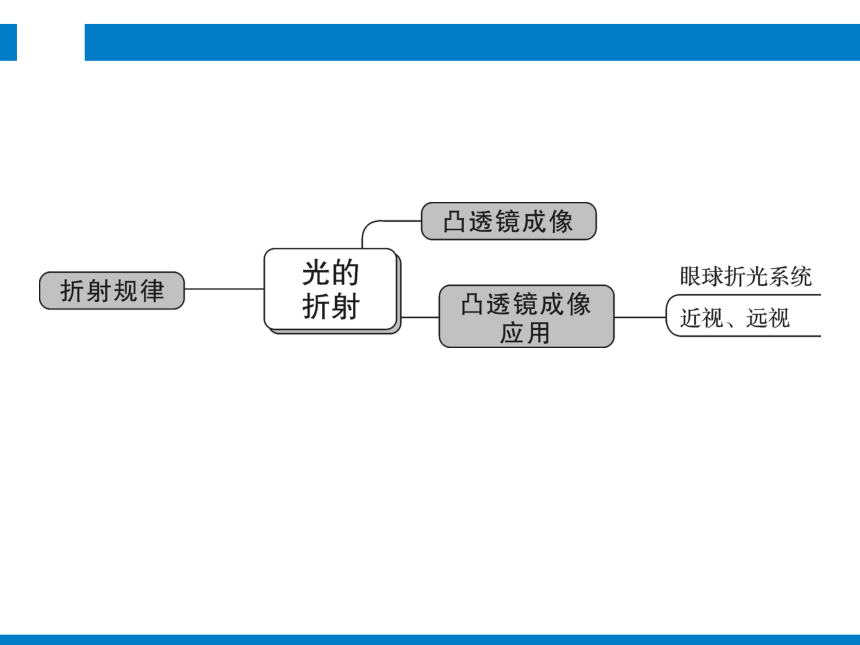

思维导图
考点扫描

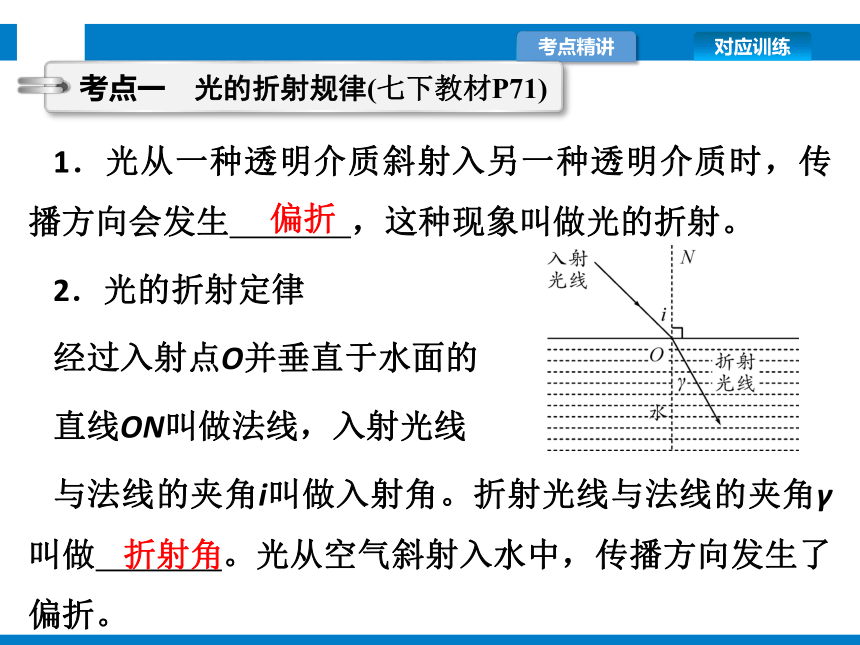

1．光从一种透明介质斜射入另一种透明介质时，传播方向会发生 ，这种现象叫做光的折射。
2．光的折射定律
经过入射点O并垂直于水面的
直线ON叫做法线，入射光线
与法线的夹角i叫做入射角。折射光线与法线的夹角γ叫做 。光从空气斜射入水中，传播方向发生了偏折。
考点一　光的折射规律(七下教材P71)
偏折
折射角

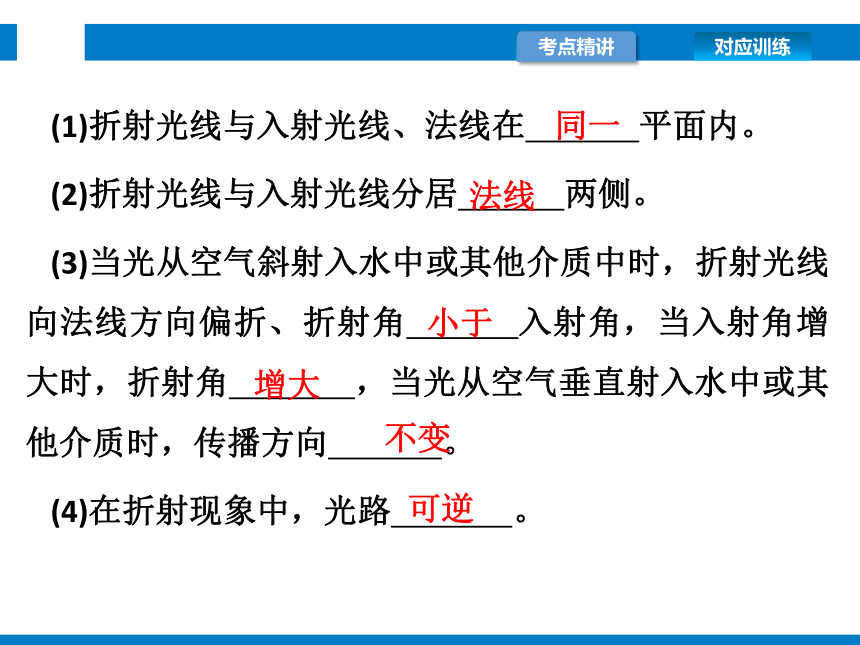

(1)折射光线与入射光线、法线在 平面内。
(2)折射光线与入射光线分居 两侧。
(3)当光从空气斜射入水中或其他介质中时，折射光线向法线方向偏折、折射角 入射角，当入射角增大时，折射角 ，当光从空气垂直射入水中或其他介质时，传播方向 。
(4)在折射现象中，光路 。
同一
法线
小于
增大
不变
可逆

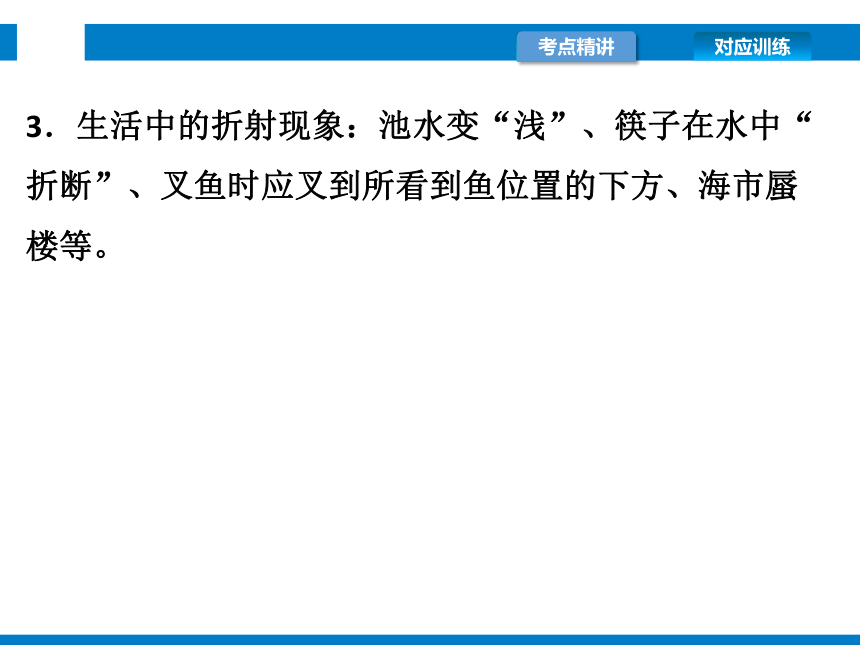

3．生活中的折射现象：池水变“浅”、筷子在水中“折断”、叉鱼时应叉到所看到鱼位置的下方、海市蜃楼等。

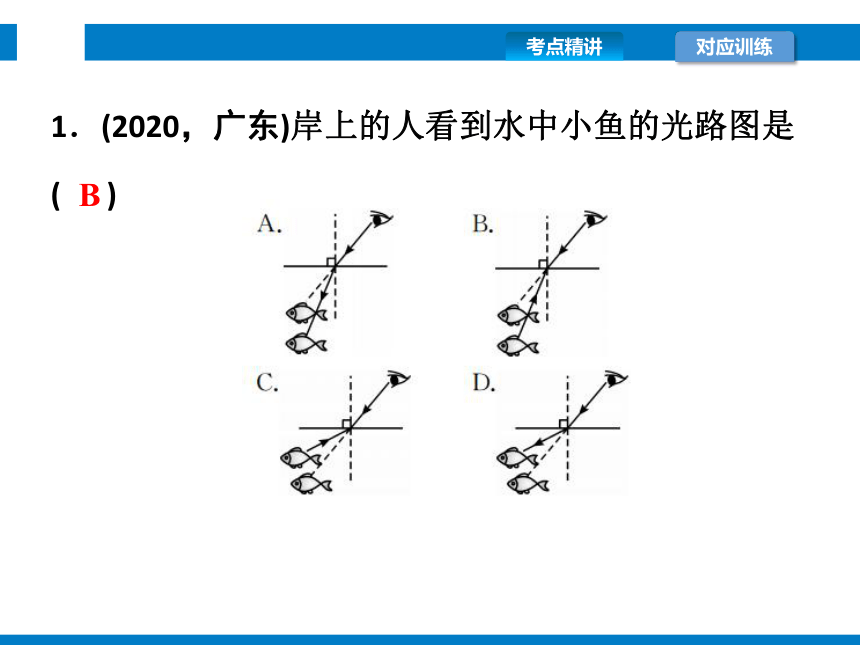

1．(2020，广东)岸上的人看到水中小鱼的光路图是
( )
B

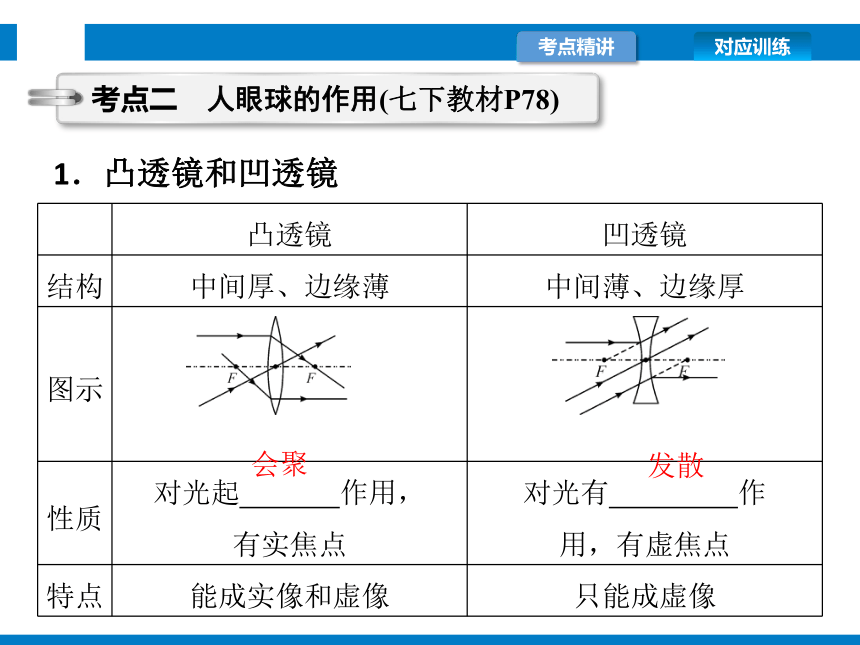

1．凸透镜和凹透镜
考点二　人眼球的作用(七下教材P78)
?
凸透镜
凹透镜
结构
中间厚、边缘薄
中间薄、边缘厚
图示
性质
对光起 作用，
有实焦点
对光有 作
用，有虚焦点
特点
能成实像和虚像
只能成虚像
会聚
发散

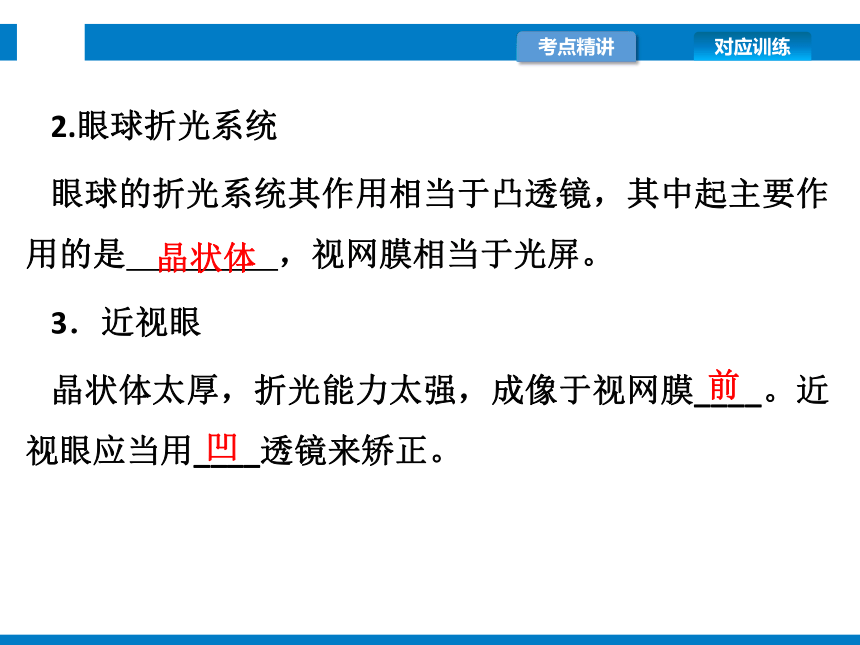

2.眼球折光系统
眼球的折光系统其作用相当于凸透镜，其中起主要作用的是 ，视网膜相当于光屏。
3．近视眼
晶状体太厚，折光能力太强，成像于视网膜____。近视眼应当用____透镜来矫正。
晶状体
前
凹

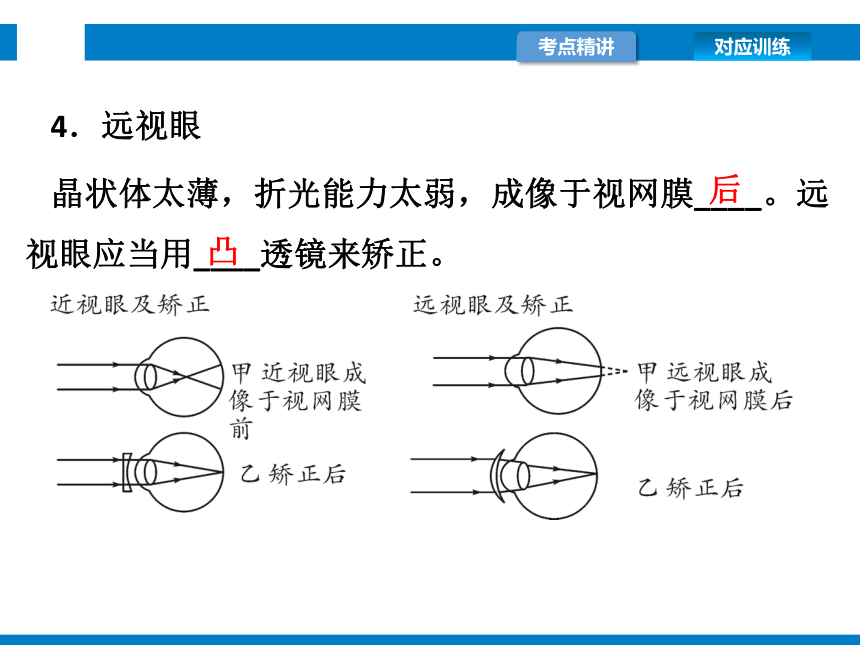

4．远视眼
晶状体太薄，折光能力太弱，成像于视网膜____。远视眼应当用____透镜来矫正。
后
凸

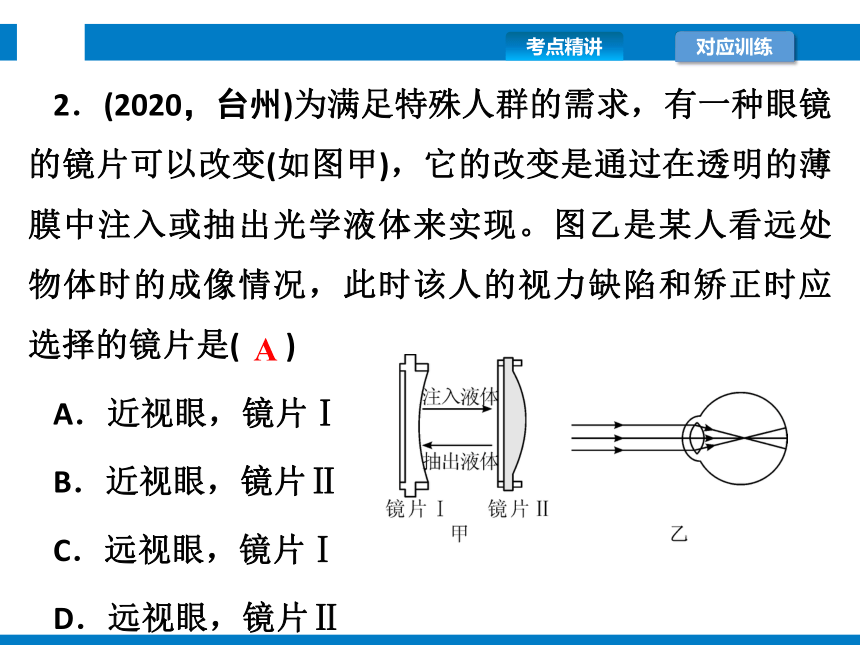

2．(2020，台州)为满足特殊人群的需求，有一种眼镜的镜片可以改变(如图甲)，它的改变是通过在透明的薄膜中注入或抽出光学液体来实现。图乙是某人看远处物体时的成像情况，此时该人的视力缺陷和矫正时应选择的镜片是( )
A．近视眼，镜片Ⅰ
B．近视眼，镜片Ⅱ
C．远视眼，镜片Ⅰ
D．远视眼，镜片Ⅱ
A
3．(2020，荆州)戴近视镜的小强发现其眼镜与爷爷的老花镜外观相同，为了区分它们，他把其中一幅眼镜靠近物理课本，发现课本上的文字变大了，则说明这副眼镜是 (选填“近视镜”或“老花镜”)。没戴这幅眼镜之前，人眼成像在视网膜之____(选填“前”或“后”)。
老花镜
后
1．实验装置图
考点三　凸透镜成像规律(七下教材P76)
2．凸透镜成像规律
物距(u)与焦
距的关系
像距(v)与焦
距的关系
?
?像的性质?
倒立、正立
放大、缩小、
等大
虚像、实像
应用
u>2f
____
倒立
缩小
实像
照相机
u＝2f
____
倒立
等大
实像
测焦距
fv>2f
____
____
____
投影仪
u＝f
不成像?
u/
正立
放大
虚像
放大镜
fv＝2f
倒立
放大
实像
【记忆口诀】
一倍焦距分虚实；二倍焦距分大小；成实像，物近像远像变大，成虚像，物近像近像变小；虚像正立实像倒。这一规律要牢记。
3．人眼球的成像特点
因为观察的物体在两倍焦距以外，所以在视网膜上成倒立、缩小的实像。
4．(2020，临沂)当光具座上蜡烛、凸透镜和光屏的位置如图所示时，光屏上承接到烛焰清晰的像。下列判断正确的是( )
A．该凸透镜的焦距是10cm
B．光屏上像的特点与照相机相同
C．仅将凸透镜移至60cm刻度线处，光屏上可再次成清晰的像
D．仅将蜡烛移至20cm刻度线处，光屏上模糊成像类似远视眼
C
5．(2020，襄阳)小强同学在做“探究凸透镜成像规律”的实验中，光屏上得到发光物体清晰的像，当他不小心将手指尖触摸到了凸透镜时，光屏上 (选填“会”或“不会”)有他指尖的像；这时光屏上所成的像会 (选填“变亮”“变暗”或“亮度不变”)。
不会
变暗
精讲释疑
光发生折射的条件是光斜射到两种透明物质的界面。光的折射规律：折射光线、入射光线在法线两侧且共面，折射角≠入射角。当光从空气进入其他透明物质时，折射角<入射角；当光从其他透明物质进入空气时，折射角>入射角。
题型一　光的折射
【例1】　面对清澈见底、看起来不过齐腰深的池水，不会游泳的人千万不要贸然下去，因为人们看到的池水深度和它的实际深度并不相同，下面四幅图能正确解释此现象的是( )
C
1．(2020，赤峰)如图1所示，为探究光折射时的特点，小华将一束激光射至空水槽底部的P点，形成一个光斑，然后向水槽内慢慢注水，水槽底部光斑的位置将
(填“向左移动”“向右移动”或“不动”)。为了显示光的传播路径，小华自制了如图2所示的可折转光屏，利用它可以验证折射光线、入射光线和法线是否在 。
向左移动
同一平面
归纳凸透镜成像规律可得：一倍焦距分虚实，物体在一倍焦距以内成虚像，以外成实像；虚像与物体同侧，都是正立的，实像与物体异侧，都是倒立的。二倍焦距分大小，物体在二倍焦距以外成缩小的像，二倍焦距处成等大的像，一倍焦距与二倍焦距之间成放大的像。
题型二　凸透镜成像
【例2】　在探究凸透镜成像实验中，小柯不断改变蜡烛到透镜的距离，移动光屏寻找蜡烛的像，并将实验结果记录在下表中：
序号
蜡烛到透镜的距离(cm)
像的特点
1
20.0
倒立缩小的实像
2
16.0
倒立等大的实像
3
12.0
倒立放大的实像
4
6.0
？
(1)第4次实验中，小柯移动光屏只观察到模糊的圆形光斑。若要观察到此时所成的像，正确的操作是
；
(2)小柯在第1次实验的基础上，换用另一个凸透镜后，发现光屏上的像不清晰，把光屏慢慢地向凸透镜方向移动，光屏上又出现了清晰的像。若第1次实验模拟的是正常眼球的成像情况，则换用透镜后的实验是在模拟 的成像情况。
取下光屏，透过凸透镜观察像
近视眼
2．(2020，绍兴)在“研究凸透镜成像规律”的实验中。
(1)某次实验过程中，小敏移动光屏直到出现清晰的像，蜡烛、透镜和光屏在光具座上位置如图所示，此时所成的是倒立 的实像。
(2)若通过移动透镜，使光屏上再次成清晰的像，透镜应该移到 厘米刻度处。
放大
45
(3)实验一段时间后，原来成在光屏中央的像“跑”到图甲所示的位置。下列操作可以让像重新回到光屏中央的有 。
①光屏上移一段距离　②蜡烛下移一段距离
③透镜下移一段距离
①③
(4)研究好成像规律后，小敏模拟了近视和远视的矫正。图乙中，小敏给透镜A戴上“眼镜”(凸透镜B)，光屏上刚好出现清晰的像，摘下“眼镜”后，光屏上的像变模糊，如图丙所示。若要通过移动蜡烛使像再次清晰，应将蜡烛向 (选填“靠近”或“远离”)透镜方向移动一段距离。
远离
诊断自测
1．(2019，杭州)太阳光穿过地球大气层时会发生折射。如果没有这层大气，会出现( )
A．日出会提前，日落会延迟
B．日出和日落都会提前
C．日出会延迟，日落会提前
D．日出和日落都会延迟
C
2．(2020，恩施州)一盏探照灯的灯光射向水池，如图所示，在没有水的池底C处形成一个光斑。在逐步注水的过程中，B处的人看到池底的光斑会( )
A．在原地不动
B．先向左移再向右移
C．向左移动
D．向右移动
D
3．(2020，镇江)当蜡烛、透镜甲和光屏放置在图示位置时，烛焰在光屏上成清晰的像。现保持蜡烛和透镜的位置不变，将透镜甲更换为透镜乙后，需将光屏向左移动距离S，方可在光屏上再次成清晰的像，则( )
A．透镜甲的焦距为20cm
B．透镜甲的焦距比乙的大
C．第二次所成的像是放大的
D．光屏移动的距离S＜10cm
B
4．(2020，白银)新冠疫情期间，不少学生用手机上网课，长时间盯着屏幕，容易导致视力下降，患上近视眼，图____(选填“甲”或“乙”)是近视眼的光路示意图，人眼的成像原理与 (选填“照相机”“投影仪”或“放大镜”)相同。
乙
照相机
