2021年浙江省中考科学复习课件第23讲　电流、电压和电阻（课件 45张PPT)

第23讲　电流、电压和电阻

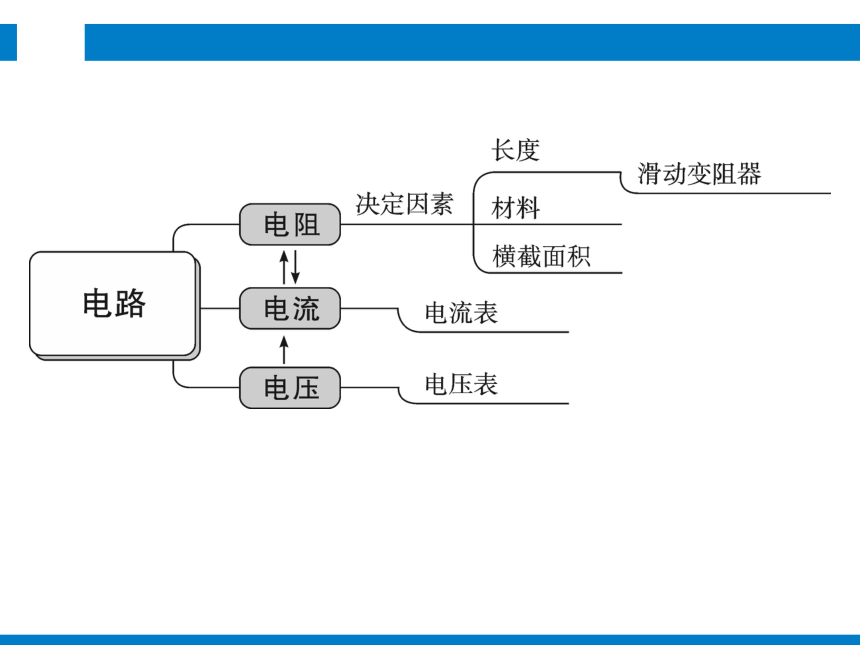

思维导图
考点扫描

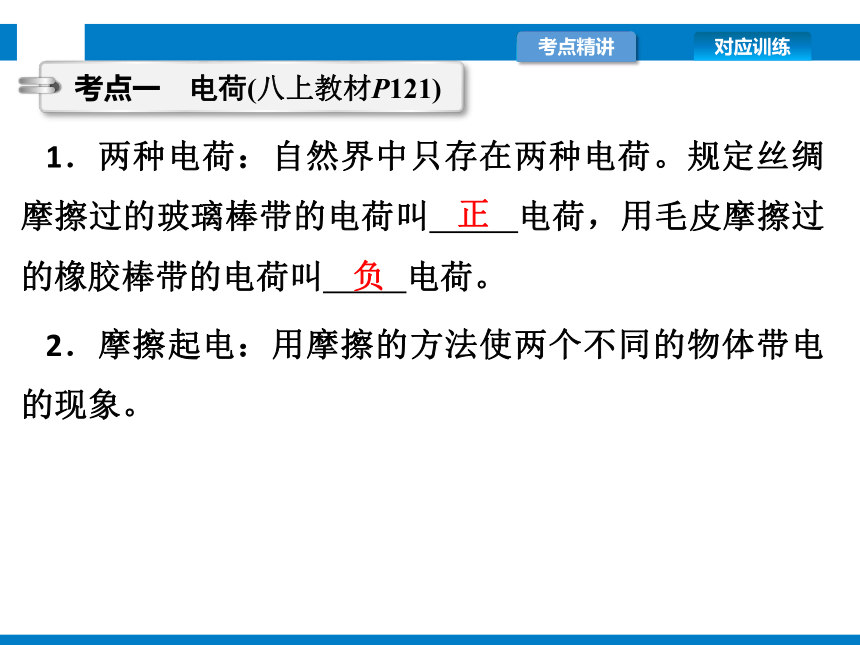

1．两种电荷：自然界中只存在两种电荷。规定丝绸摩擦过的玻璃棒带的电荷叫 电荷，用毛皮摩擦过的橡胶棒带的电荷叫 电荷。
2．摩擦起电：用摩擦的方法使两个不同的物体带电的现象。
考点一　电荷(八上教材P121)
正
负

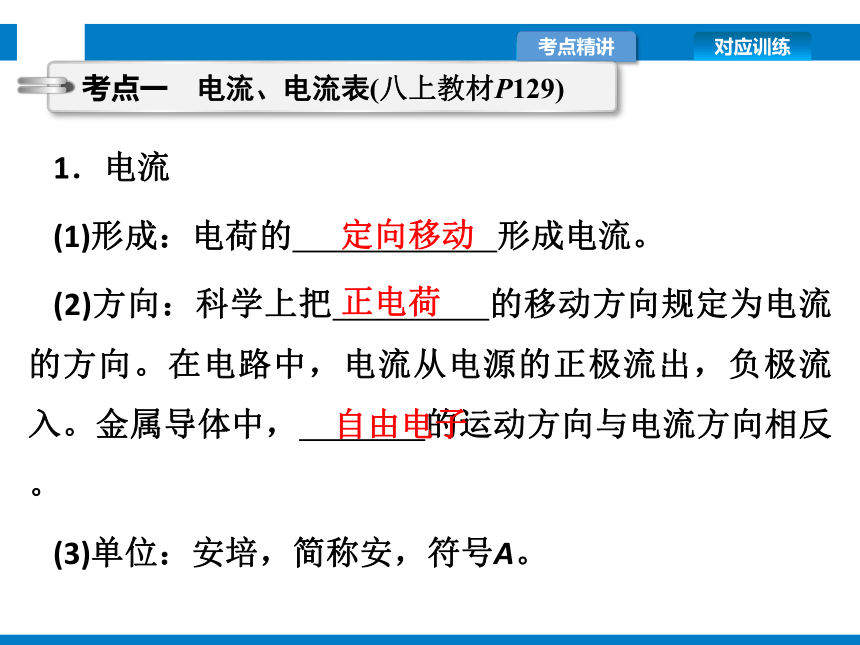

1．电流
(1)形成：电荷的 形成电流。
(2)方向：科学上把 的移动方向规定为电流的方向。在电路中，电流从电源的正极流出，负极流入。金属导体中， 的运动方向与电流方向相反。
(3)单位：安培，简称安，符号A。
考点一　电流、电流表(八上教材P129)
定向移动
正电荷
自由电子

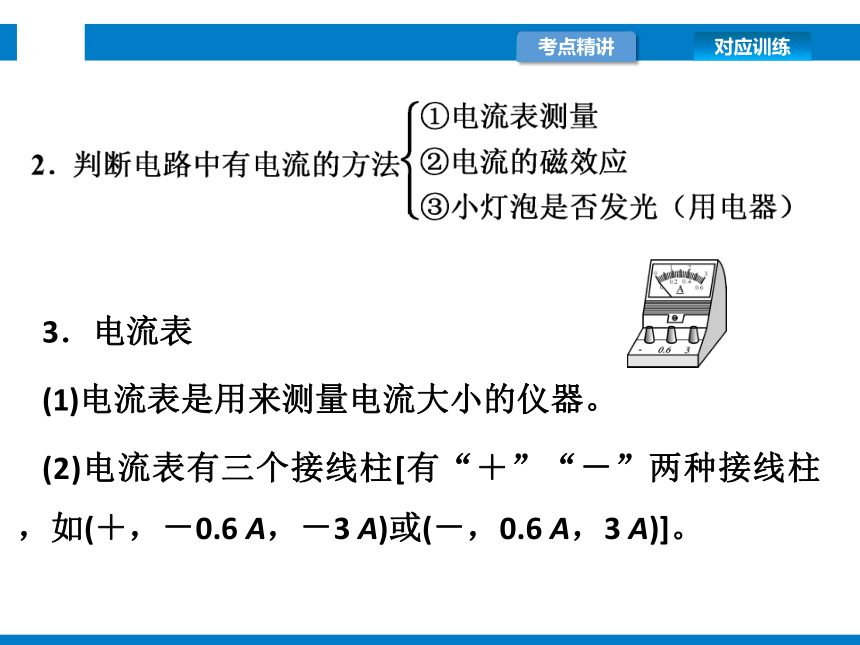

3．电流表
(1)电流表是用来测量电流大小的仪器。
(2)电流表有三个接线柱[有“＋”“－”两种接线柱，如(＋，－0.6 A，－3 A)或(－，0.6 A，3 A)]。

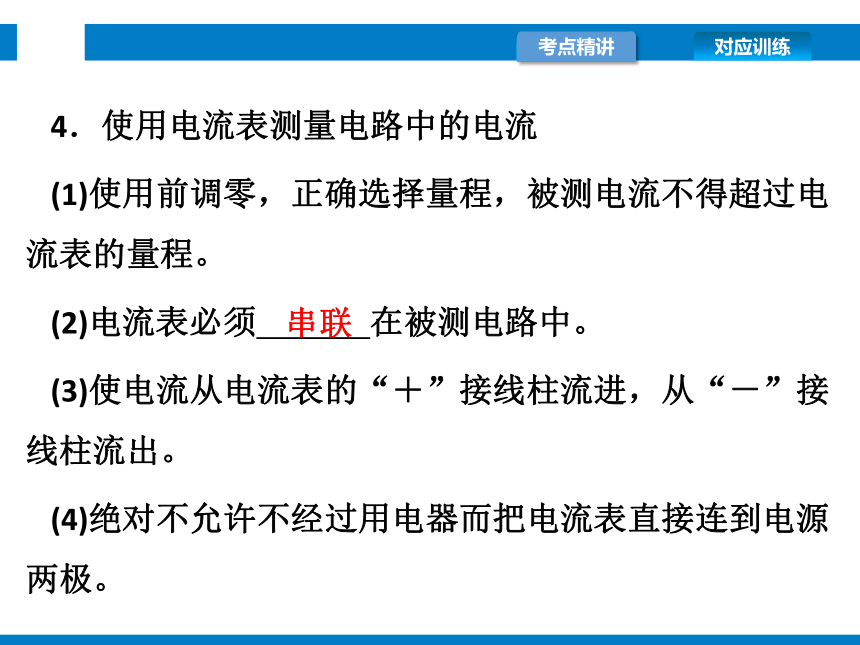

4．使用电流表测量电路中的电流
(1)使用前调零，正确选择量程，被测电流不得超过电流表的量程。
(2)电流表必须 在被测电路中。
(3)使电流从电流表的“＋”接线柱流进，从“－”接线柱流出。
(4)绝对不允许不经过用电器而把电流表直接连到电源两极。
串联
(5)在电流表上读数注意：“先看接线柱，再看指针”。一定要弄清每一小格代表多少。
(6)在不能预先预计被测电流大小的情况下，应先拿电路的一个线头迅速试触电流表最大量程的接线柱，如果指针偏转太小，再使用较小的量程。

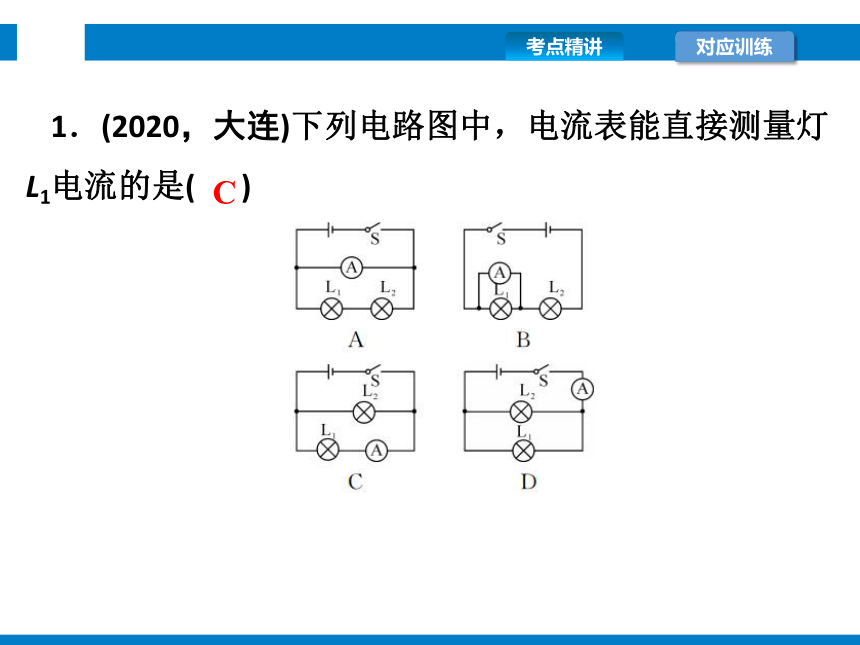

1．(2020，大连)下列电路图中，电流表能直接测量灯L1电流的是( )
C

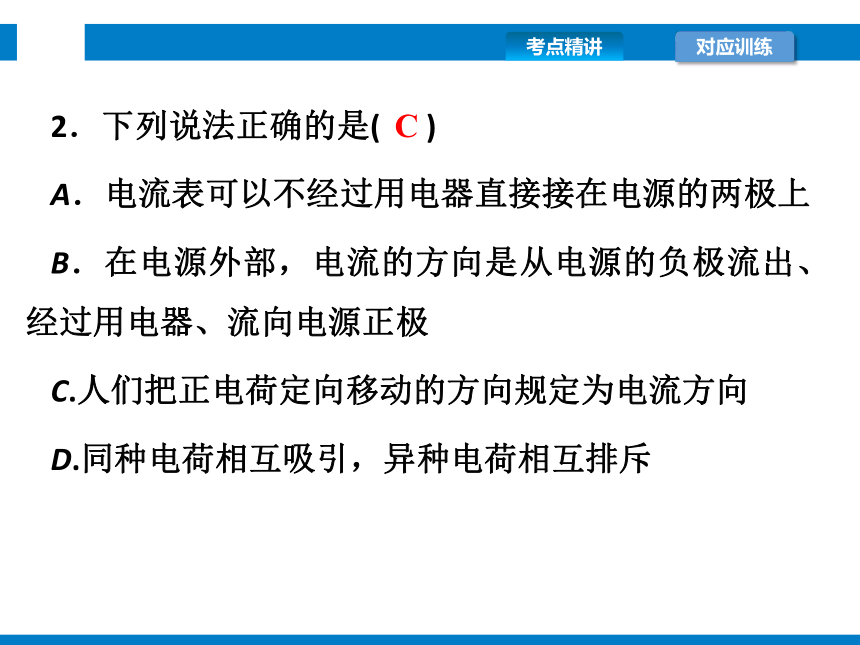

2．下列说法正确的是( )
A．电流表可以不经过用电器直接接在电源的两极上
B．在电源外部，电流的方向是从电源的负极流出、经过用电器、流向电源正极
C.人们把正电荷定向移动的方向规定为电流方向
D.同种电荷相互吸引，异种电荷相互排斥
C

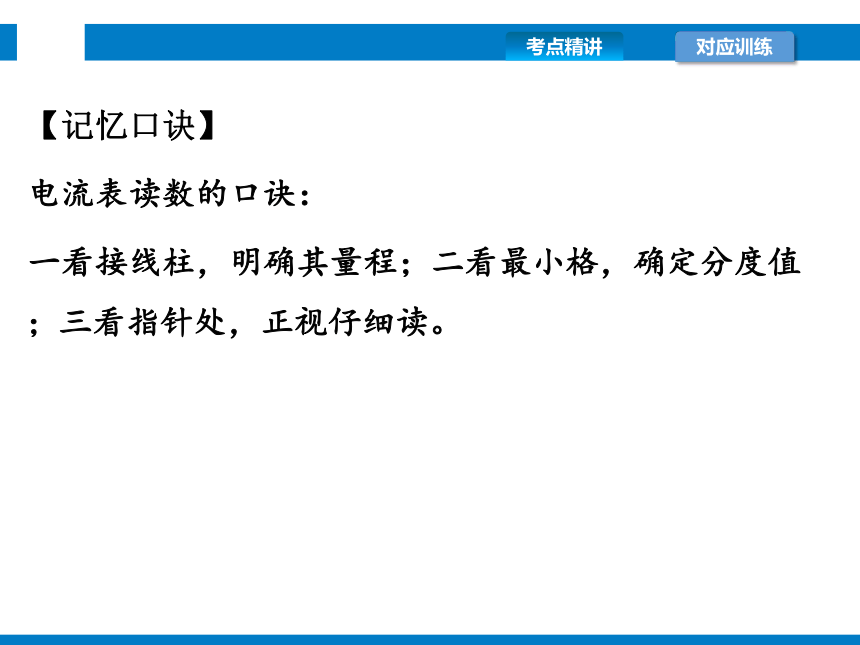

【记忆口诀】
电流表读数的口诀：
一看接线柱，明确其量程；二看最小格，确定分度值；三看指针处，正视仔细读。
1．电压
(1)电压使 形成电流，电压由电源提供。
(2)常见的电压值：一节干电池的电压为1.5 V，我国家庭照明电路的电压为220 V，对人体安全的电压为36 V以下。
(3)单位： ，简称伏，符号V。
考点一　电压、电压表(八上教材P142)
电荷定向移动
伏特
2．电压表
(1)电压表是测量 的仪器。
(2)大部分电压表都分为两个量程：(0－3 V)(0－15 V)。
(3)电压表是个相当大的电阻器，理想地认为是断路。
电压
3．使用电压表测量电路中的电压
(1)正确选择量程。(试触法)
(2)电压表必须与被测的部分电路 。
(3)电压表的“＋”接线柱接在跟电源正极相连的那一端。
(4)测量时，在电压表上读数的方法与电流表相似。
并联
4．常见的电压值
一节干电池
1.5V
一节铅蓄电池
2V
一块手机电池
3.7V
家庭电路
220V
人体安全电压
不高于36V
3．小明在测量串联电路灯泡L1的电压时，不小心将电压表与灯泡L1串联了，如图所示，闭合开关后，下列说法正确的是( )
A．灯泡L1、L2发光，电压表没有示数
B．灯泡L1、L2发光，电压表有示数
C．灯泡L1、L2不发光，电压表没有示数
D．灯泡L1、L2不发光，电压表有示数
D
1．电阻表示导体对电流 的大小。导体的电阻越大，表示导体对电流的阻碍作用越大。
2．电阻的单位是 ，简称欧，符号____。
3．决定电阻大小的因素
(1)导体的电阻是导体本身的一种性质，它的大小取决于导体的 、 和 ，还有温度对电阻也有影响。
考点三 　电阻(八上教材P135)
阻碍作用
欧姆
Ω
长度
横截面积
材料
(2)研究导体电阻与哪些因素有关时所采用的方法是
。
(3)在相同温度条件下，同种材料制成的导体，长度越长，电阻越 ；相同长度，横截面积越小，电阻越 。
控制变量法
大
大
4．滑动变阻器
(1)原理：对材料、横截面积不变的导体，通过改变接入电路中的电阻丝的 而使电阻发生改变。
(2)滑动变阻器的实物图、结构图和元件符号：
长度
(3)可以通过改变滑动变阻器接入电路中的电阻而改变电路中的电流。使用时必须注意，要使接入电路部分的电阻丝的长度可变，通常使用“ ”两个接线柱就行。
一上一下
4．(2020，鄂州)如图所示，先后将不同材料接在电路的A、B两点间，闭合开关，能使小灯泡发光的是( )
A.干木条
B．铜丝
C．塑料棒
D．陶瓷棒
B
5．(2020，邵阳)如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是( )
A．
B．
C．
D．
D
精讲释疑
电流表应与被测电路串联，由于其内阻很小，所以分析电路时将它看做导线。电压表应与被测电路并联，由于其内阻很大，所以分析电路时将它看做开路。
题型一　电流表、电压表的使用
【例1】　如图所示，闭合开关后两灯均能发光，则
( )
A．甲为电流表，乙为电压表
B．甲为电压表，乙为电流表
C．甲、乙都为电流表
D．甲、乙都为电压表
B
1．如图所示电路，甲、乙是两只电表，闭合开关S后，两灯泡串联，则下列说法中正确的是( )
A．甲是电流表，乙是电压表
B．甲、乙都是电压表
C．甲是电压表，乙是电流表
D．甲、乙都是电流表
C
影响导体电阻大小的因素有本身的长度、材料、横截面积及外部的温度。为使结论更具说服力，在实验探究中往往要运用控制变量法，突出研究变量而保证无关变量相同。由于电阻本身难以直接测量，可以通过转换法测量电流来反映电阻的变化。
题型二　探究影响电阻大小的因素
【例2】　(2020，广州)小明测量不同型号铅笔在纸上涂划所得线条的电阻，实验步骤如下：
(1)用铅笔在纸上画出两段长为15cm的线条，在其中一段线条上重复涂划3次，另一段6次；
(2)换用不同型号铅笔重复(1)的操作，得到多组等长等宽的线条如图；
(3)测出每段线条两端的电阻记录在表中。
根据实验数据，可推测电阻最小的是( )
A．① B．② C．③ D．④
D
2．(2019，绥化)在“探究影响电阻大小的因素”的实验中，某实验小组同学利用如图所示的电路分别对“导体电阻跟它的材料、长度、横截面积有关”的猜想进行实验验证。实验中使用4根电阻丝，其规格、材料如表所示。
编号
材料
长度/m
横截面积
/mm2
电流大小
/A
A
锰铜合金
0.5
0.8
0.40
B
镍铬合金
0.5
0.8
0.32
C
镍铬合金
0.5
0.4
0.16
D
镍铬合金
1.0
0.4
0.08
(1)实验中通过观察 来比较电阻的大小，此过程用到的研究方法是 。
(2)分别将C、D两根合金丝接入电路，可初步探究出的结论是
。
(3)分别将 (填编号)两根合金丝接入电路，可初步探究出的结论是：导体的材料、长度相同时，横截面积越小，电阻越大。
电流表的示数大小
转换法
导体的材料、横截面积相同时，长度越长，电阻越大
B、C
滑动变阻器在电路中的正确连接方式是连接一“上”一“下”两个接线柱，哪一段电阻丝被接入电路中是由下面的接线柱决定的，它就是下面被连接的接线柱与滑片P之间的部分。
题型三　滑动变阻器的使用
【例3】　在探究一个用电器中电流随电压变化关系时，小明连接好的电路如图所示，闭合开关，发现电流表、电压表均有示数，调节滑动电阻器，电流表、电压表示数都不变化，小明连接的电路有不妥之处，改正的方法是( )
A．将导线K的a端移至接线柱A
B．将导线M的c端移至接线柱B
C．将导线M的c端移至接线柱D
D．将导线L的b端移至接线柱D
B
3．如图所示，当变阻器的滑片P向右移动使得电路中电流变小，电路的E、F点与滑动变阻器接线柱的连接情况正确的是( )
A．E接A、F接B
B．E接A、F接D
C．E接C、F接B
D．E接C、F接D
B
诊断自测
1．(2020，北京)如图所示的滑动变阻器上标记的各部件中，通常情况下，属于绝缘体的是( )
A．金属杆 B．瓷筒
C．电阻丝 D．金属滑片
B
2．(2019，邵阳)在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是( )
A．a为电流表，b为电流表
B．a为电压表，b为电流表
C．a为电流表，b为电压表
D．a为电压表，b为电压表
B
3．(2019，福建)在相同温度下，关于导体的电阻，下列说法正确的是( )
A．铜线的电阻一定比铝线的小
B．长度相同粗细也相同的铜线和铝线电阻相等
C．长度相同的两根铜线，粗的那根电阻较大
D．粗细相同的两根铜线，长的那根电阻较大
D
4．在如图所示的实验电路中，电源电压为3伏，L1、L2发光时的电阻均为5欧，下列说法错误的是( )
A．灯L1、L2是串联的
B．电流表的量程应选0～3A
C．电压表的量程应选0～3V
D．电压表测的是灯L1两端的电压
B
5．(2020，长沙)如图所示的钨丝是将一个白炽灯去除玻璃罩制成的，闭合开关S，小灯泡L发光，钨丝不发光，向钨丝吹气时，小灯泡L变亮，用酒精灯给钨丝加热，小灯泡L逐渐变暗直至熄灭，由实验可知( )
A．钨丝的电阻随温度升高而减小
B．向钨丝吹气时，钨丝电阻变小
C．给钨丝加热时，电路中的电流变大
D．小灯泡L发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L的电流
B
6．某科学兴趣小组在探究影响导体电阻大小及灯泡亮暗的因素时，做了如图所示的实验：将鳄鱼夹从较长的镍铬合金丝的A端逐渐滑向B端时，发现电流表示数逐渐增大，同时灯泡逐渐变亮。
(1)通过实验可得出结论：导体的电阻大小与
有关；灯泡的亮暗与通过灯泡的电流大小有关。
(2)小明认为决定灯泡亮暗的因素只是电流大小，请你设计一个实验来否定小明的观点(只需在相应的方框内画出电路图)。实验材料：两个不同规格的灯泡L1和L2，电池组、开关S及导线若干。
导体长度
(3)接下来，小明又做了如下实验：将整条镍合金丝AB接入电路，闭合开关，然后用大功率吹风机先对镍铬合金丝吹一段时间热风，再改用冷风挡对镍铬合金吹冷风。在整个过程中观察电流表示数的变化情况，小明所做的这一实验基于的假设是 。
?
导体的电阻与温度有关
