第26讲　家庭电路

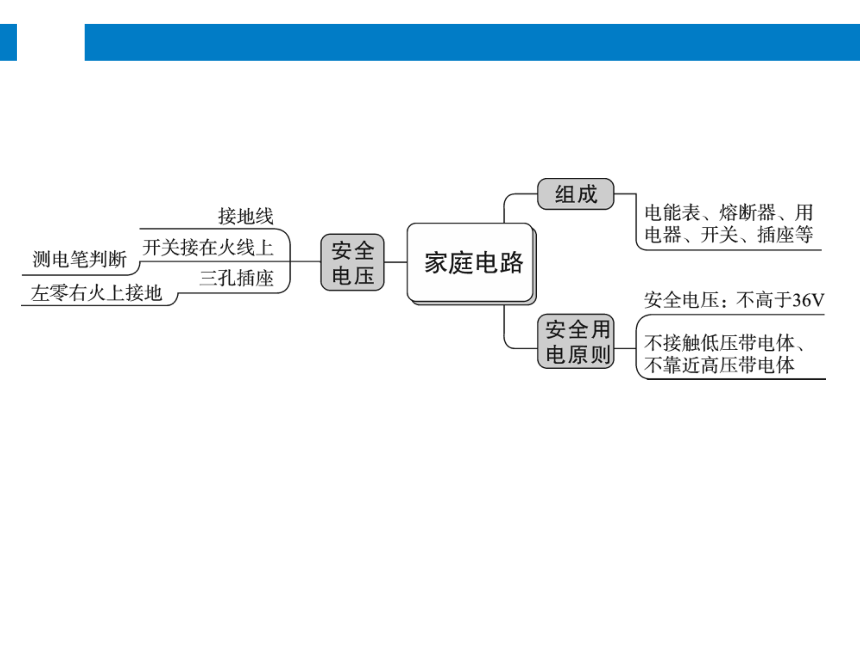

思维导图
考点扫描

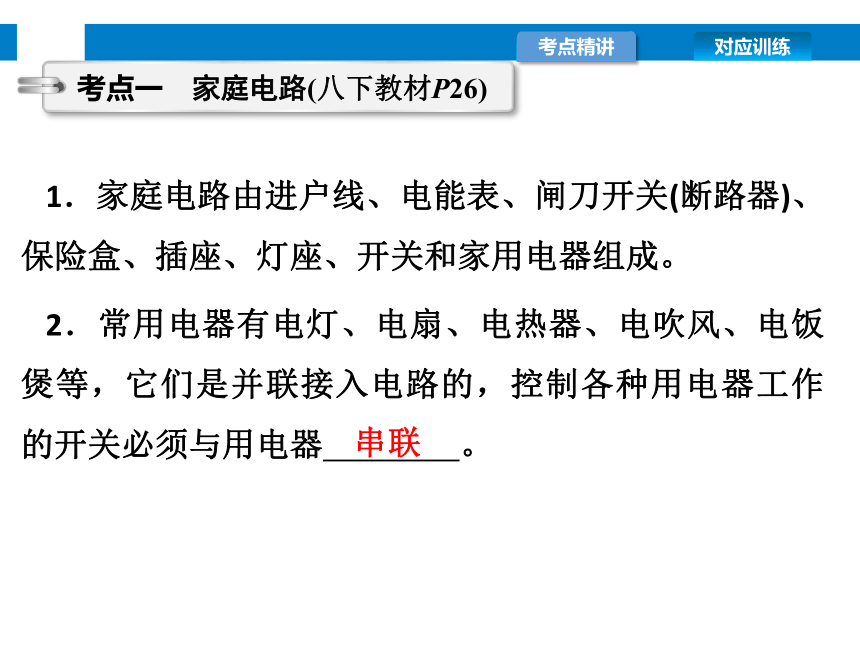

1．家庭电路由进户线、电能表、闸刀开关(断路器)、保险盒、插座、灯座、开关和家用电器组成。
2．常用电器有电灯、电扇、电热器、电吹风、电饭煲等，它们是并联接入电路的，控制各种用电器工作的开关必须与用电器 。
考点一　家庭电路(八下教材P26)
串联

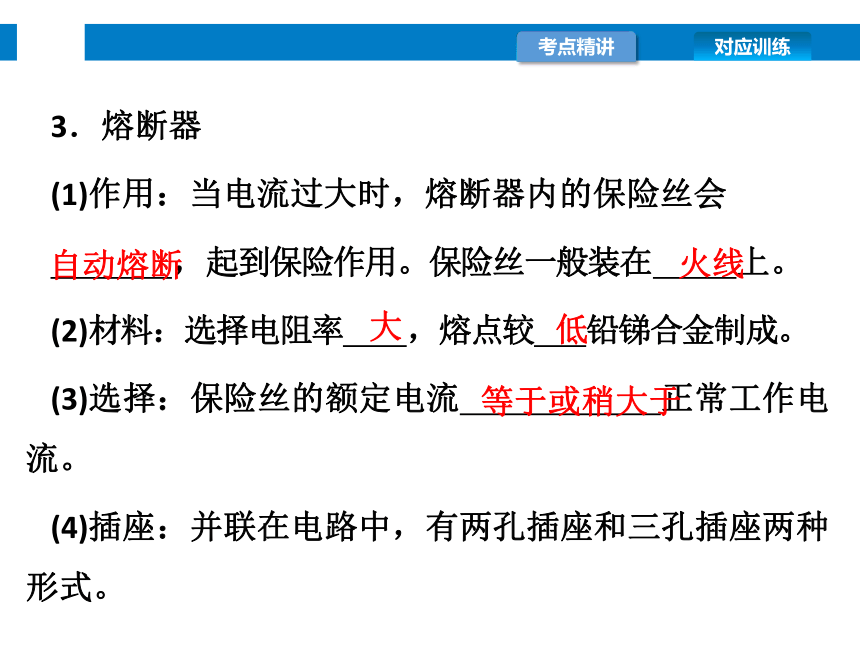

3．熔断器
(1)作用：当电流过大时，熔断器内的保险丝会
，起到保险作用。保险丝一般装在 上。
(2)材料：选择电阻率 ，熔点较 铅锑合金制成。
(3)选择：保险丝的额定电流 正常工作电流。
(4)插座：并联在电路中，有两孔插座和三孔插座两种形式。
自动熔断
火线
大
低
等于或稍大于

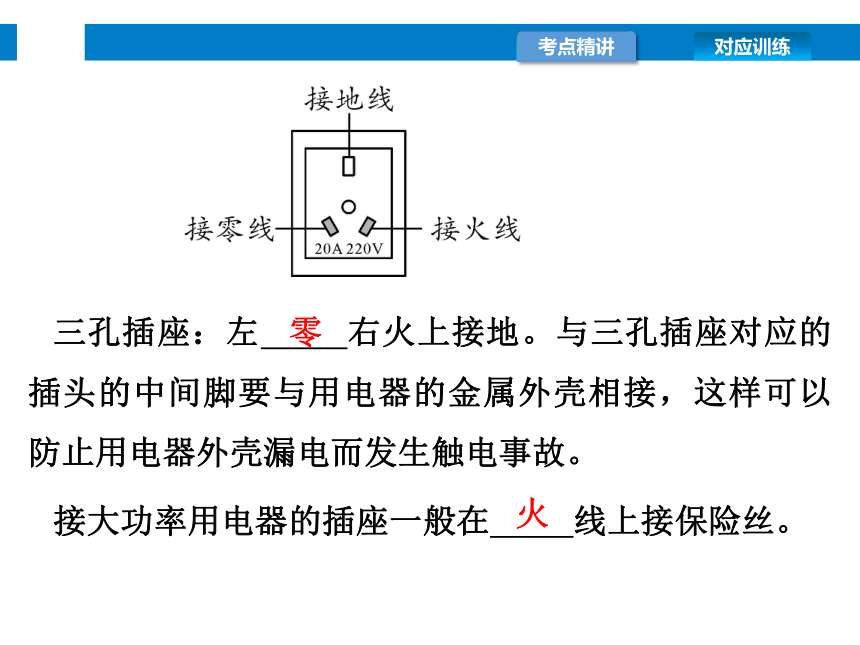

三孔插座：左 右火上接地。与三孔插座对应的插头的中间脚要与用电器的金属外壳相接，这样可以防止用电器外壳漏电而发生触电事故。
接大功率用电器的插座一般在 线上接保险丝。
零
火
4．用测电笔辨别火线和零线
(1)火线和零线之间有220 V的电压，火线和大地之间也有220 V的电压。正常情况下，零线和大地之间没有电压。
(2)辨别火线和零线可用 。使氖管发光的是
，不发光的是 。
测电笔
火线
零线

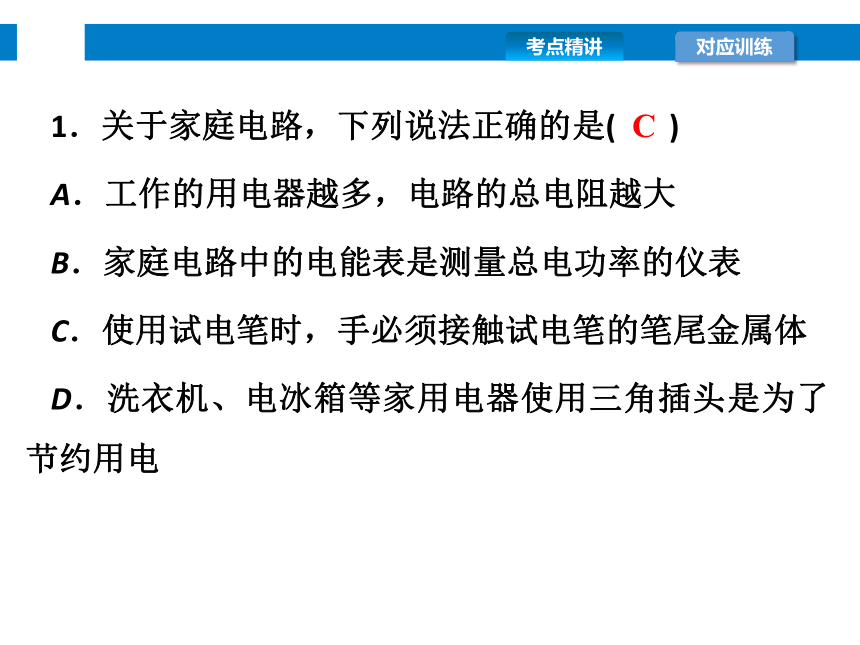

1．关于家庭电路，下列说法正确的是( )
A．工作的用电器越多，电路的总电阻越大
B．家庭电路中的电能表是测量总电功率的仪表
C．使用试电笔时，手必须接触试电笔的笔尾金属体
D．洗衣机、电冰箱等家用电器使用三角插头是为了节约用电
C
【备考补充】

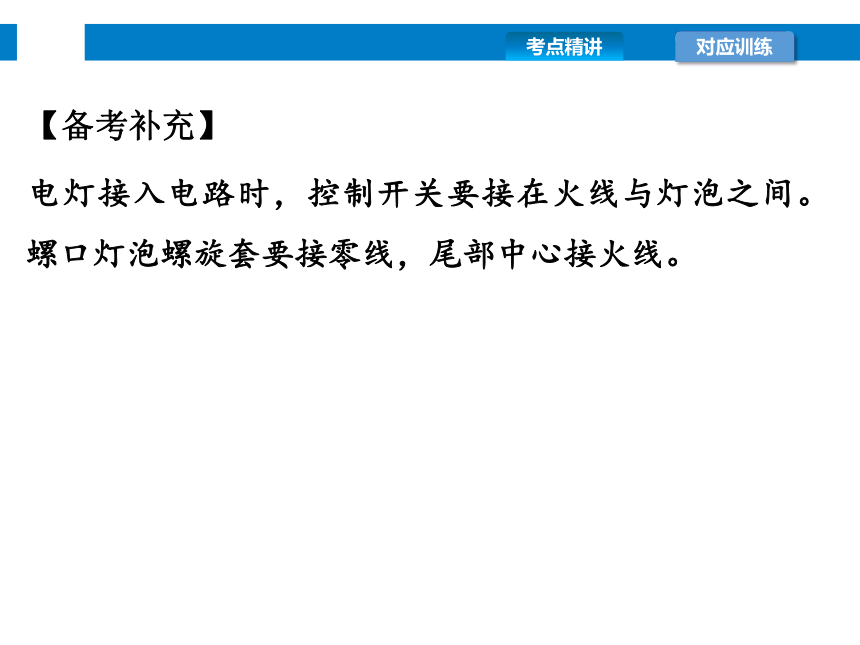

电灯接入电路时，控制开关要接在火线与灯泡之间。螺口灯泡螺旋套要接零线，尾部中心接火线。

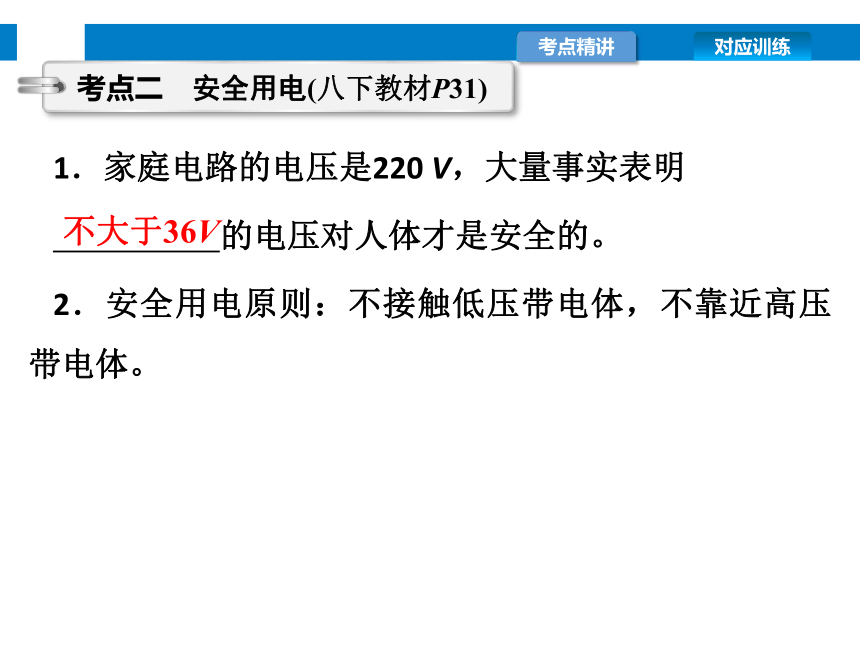

1．家庭电路的电压是220 V，大量事实表明
的电压对人体才是安全的。
2．安全用电原则：不接触低压带电体，不靠近高压带电体。
考点二　安全用电(八下教材P31)
不大于36V

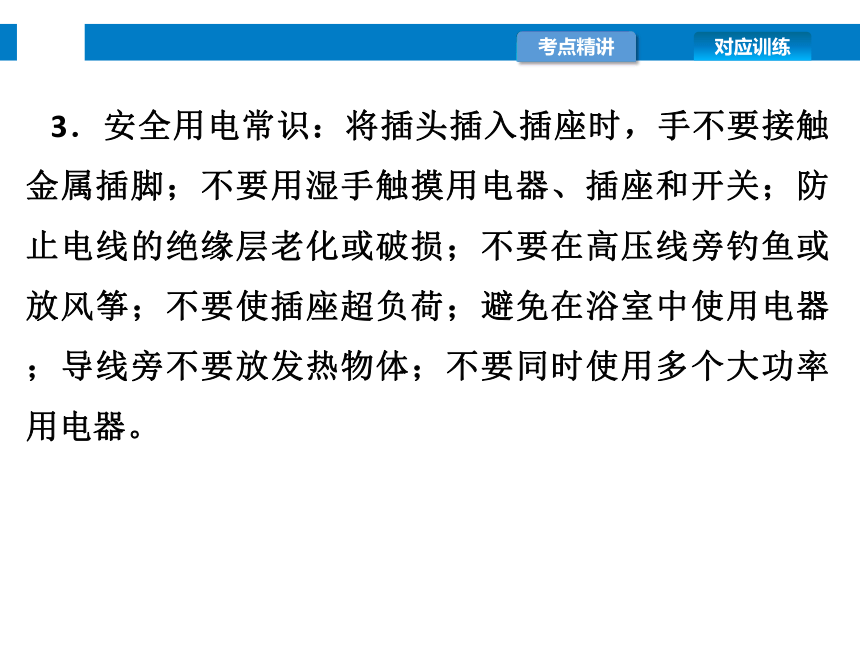

3．安全用电常识：将插头插入插座时，手不要接触金属插脚；不要用湿手触摸用电器、插座和开关；防止电线的绝缘层老化或破损；不要在高压线旁钓鱼或放风筝；不要使插座超负荷；避免在浴室中使用电器；导线旁不要放发热物体；不要同时使用多个大功率用电器。
4．触电与急救
(1)触电是由电流从人体中通过造成的，常见的触电现象有单线触电、双线触电等。
(2)急救时，立即切断电源，用绝缘体将触电者与带电体分开。
5．电能表及熔断器(保险丝)的作用
(1)电能表：测量电路消耗了多少电能。
(2)熔断器(保险丝)的作用：电流过大时，自动切断电路(熔断)，保护电路。
2．(2020，荆门)在安全教育宣传月活动中，学校举办了一次安全用电知识的抢答赛。以下比赛题目中，应回答“对”的是( )
A．发现有人触电时，应立即切断电源
B．手机充电结束后，充电器可一直插在通电的插座上
C．家用电路中的保险装置应安装在零线上
D．雷雨天气可打伞在开阔地上行走
A
精讲释疑
安全用电包括用电器安全和人身安全。用电器安全指各种用电器的工作电压不能超过额定电压，以免损坏用电器或发生火灾等。人身安全主要指防止触电，在生活用电中尽可能避免直接或间接与火线接触。
题型一　安全用电原则
【例1】　“安全用电，珍惜生命”是每个公民应有的意识，下列关于安全用电说法正确的是( )
A．有时可在电线上晾晒衣服
B．雷雨天气可以打着雨伞在开阔地上行走
C．发现有人触电，应立即切断电源，然后进行急救
D．手机充电器可以永久的插在插座上
C
1．关于家庭电路和安全用电，下列说法中正确的是
( )
A．空气开关跳闸，一定是电路发生了短路
B．控制电灯的开关应该接在火线与电灯之间
C．使用测电笔时，必须用手直接接触金属笔尖
D．一般对人体而言，只要电压不高于220V就是安全的
B
家庭电路中各用电器之间是并联。插座与用电器并联；开关与用电器串联在支路中且开关必须先连火线；熔断器或断路器串联在干路火线上；三孔插座的连线是“左零右火上接地”。总之，家庭电路的所有连接都必须确保用电安全。
题型二　家庭电路连接
【例2】　(2019，德州)如图是某家庭电路的一部分，下列说法正确的是( )
A.电冰箱接入三孔插座后其外壳与零线相连
B．断开开关S时，用试电笔接触A点氖管发光，接触B点时氖管不会发光
C．保险丝烧断后可用铜丝代替
D．闭合开关S时，电灯不亮，
保险丝未烧断，可能是电灯短路
B
2．(2020，朝阳)如图所示为小明家客厅的实物电路图。请你用笔画线代替导线，把三孔插座和带有开关的电灯分别正确地接入电路中。
3．(2020，青岛)教室中有一台空调和多盏标有“220V 8W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。
(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光。
(2)当打开空调时，空气开关“跳闸”。出现这种现象的原因可能是 。
电路用电器总功率过大或发生短路
诊断自测
1．下列有关家庭电路的说法正确的是( )
A．家庭电路中的插座应与用电器串联
B．家庭电路的电压对于人体是安全的
C．测电笔可以辨别零线与地线
D．电能表用来测量用户消耗的电能
D
2．(2019，深圳)关于家庭电路，下列说法正确的是
( )
A．甲图中，若保险丝熔断，则一定是短路引起的
B．甲图中，灯泡与开关的连接符合安全用电原则
C．甲图中，两孔插座的连接不符合安全用电原则
D．乙图中，电能表所在电路的总功率不能超过2200W
C
3．(2020，武汉)如图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是( )
A．电能表用来计量家中所有
用电器的总功率
B．空调正常工作时，吊灯一
定发光
C．如果插座被短路，“漏电保护器”就会切断电流
D．空气开关“跳闸”，可能是电路发生短路引起的
D
4．(2019，仙桃)关于生活用电，下列说法正确的是( )
A．家用电器或线路着火时，直接泼水灭火
B．只要安装了空气开关，用电器和人身安全就得到了保障
C．用试电笔辨别火线、零线时，手指不要接触试电笔上的任何金属体
D．某用电器漏电时，正常工作的漏电保护器会自动切断电路
D
5．如图为小明家的部分电路示意图，其中灯和插座是 联的，正在发光的电灯突然熄灭，经检查发现：开关闭合，保险丝完好，用测电笔检测三孔插座的左右两孔，氖管均发光。此电路故障可能是 (选填代号)。
A．插座短路
B．进户线的火线断路
C．进户线的零线断路
并
C
