第24讲　欧姆定律

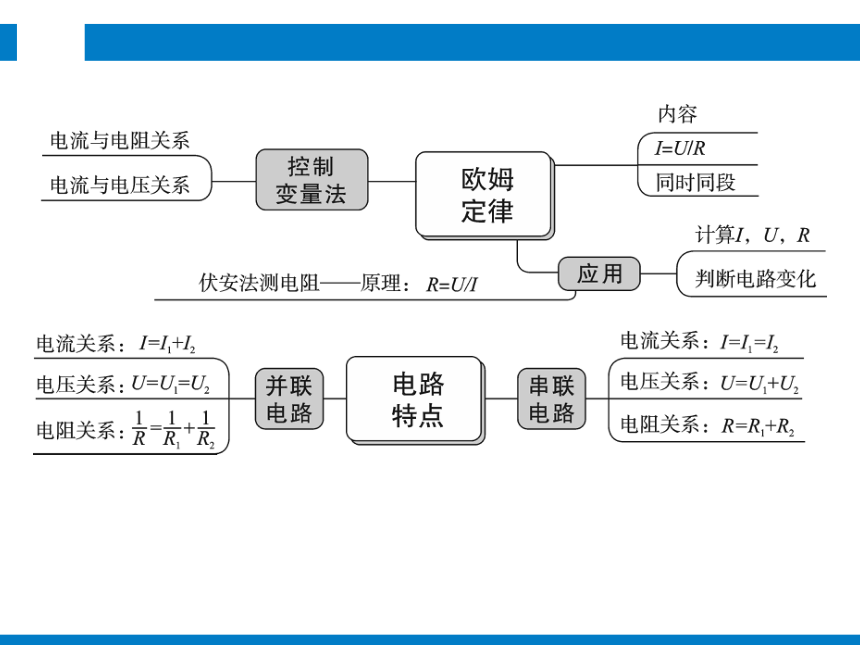

思维导图
考点扫描

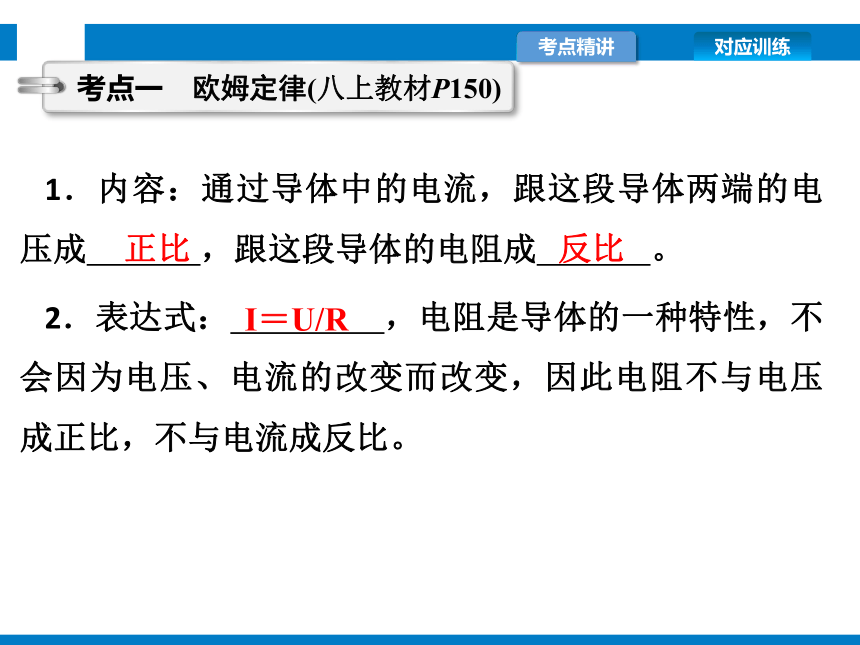

1．内容：通过导体中的电流，跟这段导体两端的电压成 ，跟这段导体的电阻成 。
2．表达式： ，电阻是导体的一种特性，不会因为电压、电流的改变而改变，因此电阻不与电压成正比，不与电流成反比。
考点一　欧姆定律(八上教材P150)
正比
反比
I＝U/R

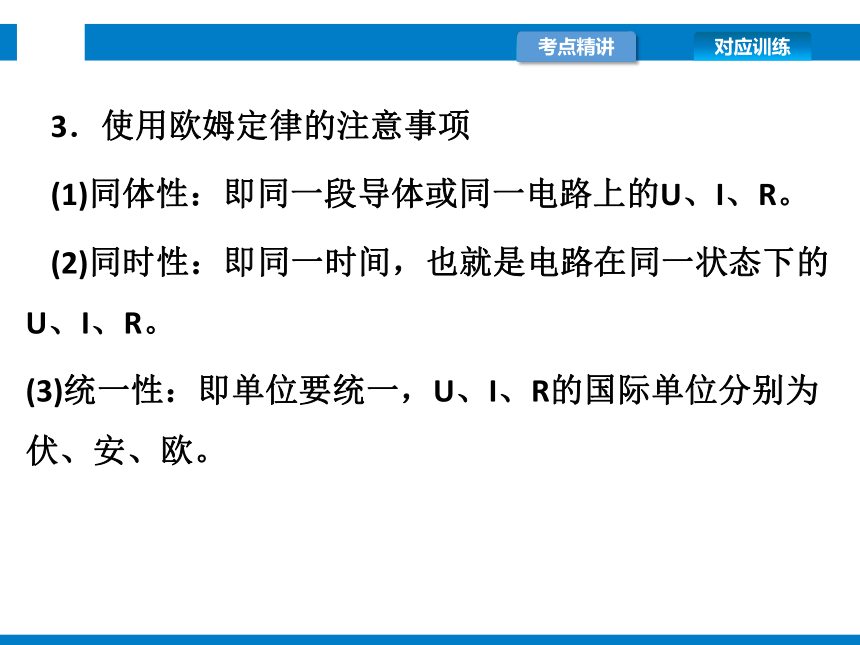

3．使用欧姆定律的注意事项
(1)同体性：即同一段导体或同一电路上的U、I、R。
(2)同时性：即同一时间，也就是电路在同一状态下的U、I、R。
(3)统一性：即单位要统一，U、I、R的国际单位分别为伏、安、欧。

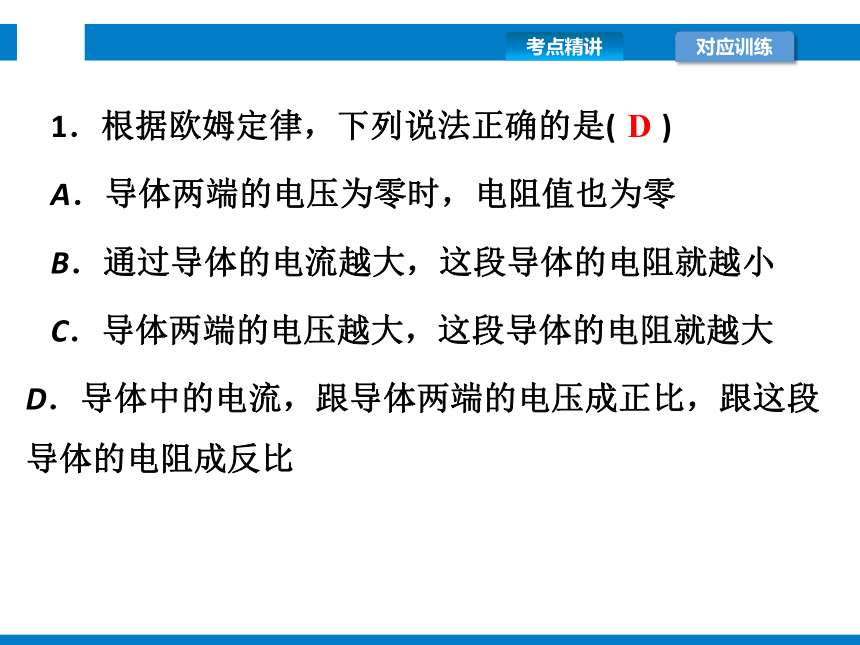

1．根据欧姆定律，下列说法正确的是( )
A．导体两端的电压为零时，电阻值也为零
B．通过导体的电流越大，这段导体的电阻就越小
C．导体两端的电压越大，这段导体的电阻就越大
D．导体中的电流，跟导体两端的电压成正比，跟这段导体的电阻成反比
D

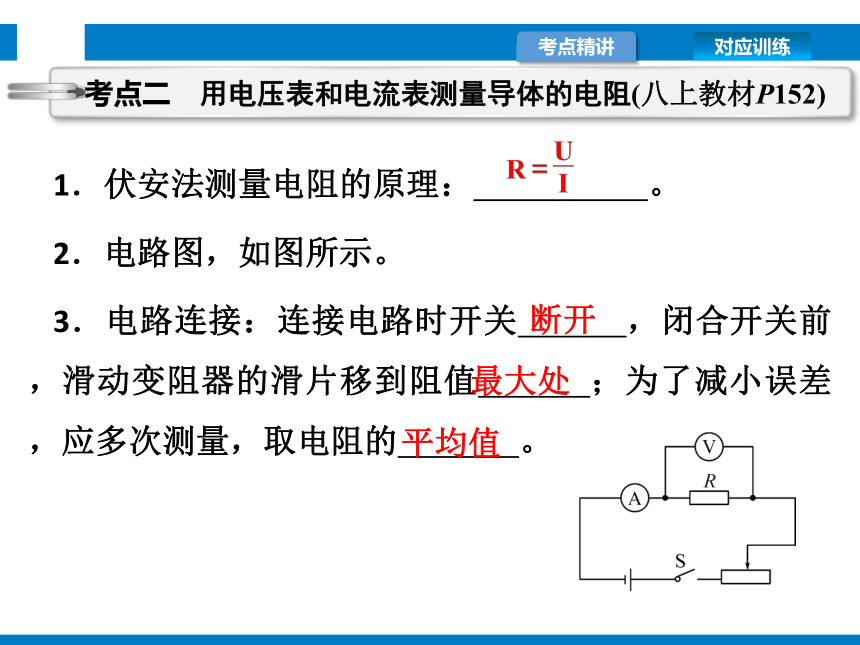

1．伏安法测量电阻的原理： 。
2．电路图，如图所示。
3．电路连接：连接电路时开关 ，闭合开关前，滑动变阻器的滑片移到阻值 ；为了减小误差，应多次测量，取电阻的 。
考点二　用电压表和电流表测量导体的电阻(八上教材P152)
断开
最大处
平均值

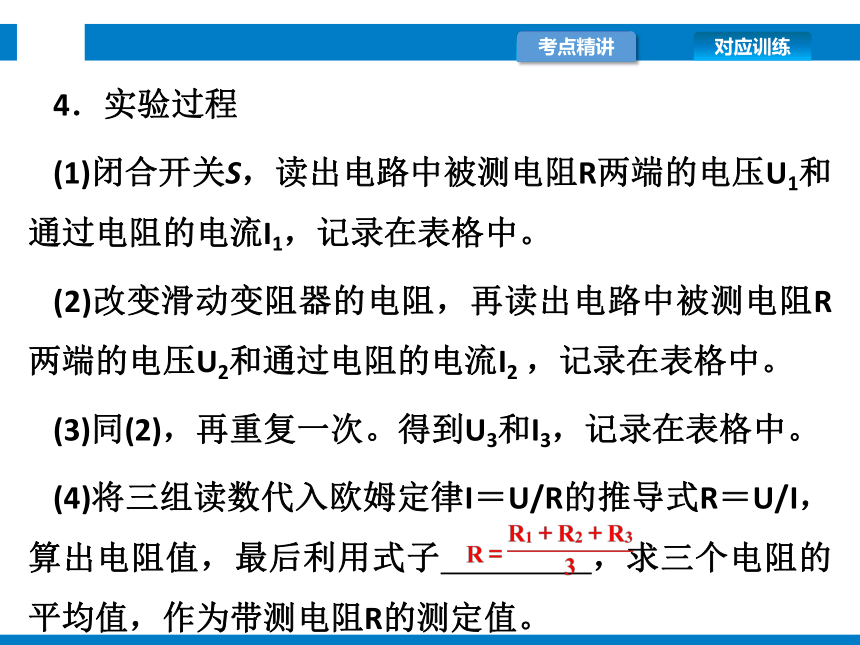

4．实验过程
(1)闭合开关S，读出电路中被测电阻R两端的电压U1和通过电阻的电流I1，记录在表格中。
(2)改变滑动变阻器的电阻，再读出电路中被测电阻R两端的电压U2和通过电阻的电流I2 ，记录在表格中。
(3)同(2)，再重复一次。得到U3和I3，记录在表格中。
(4)将三组读数代入欧姆定律I＝U/R的推导式R＝U/I，算出电阻值，最后利用式子 ，求三个电阻的平均值，作为带测电阻R的测定值。

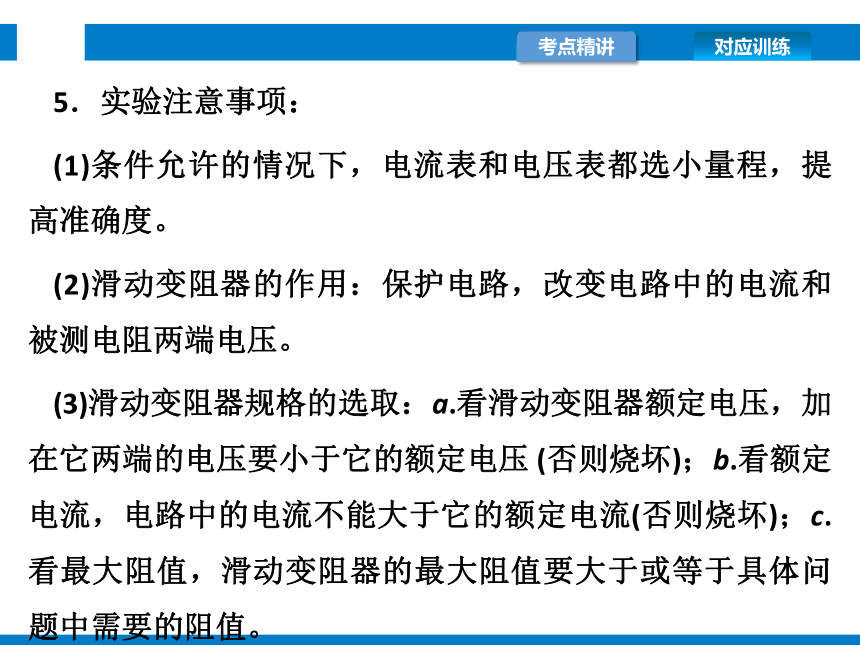

5．实验注意事项：
(1)条件允许的情况下，电流表和电压表都选小量程，提高准确度。
(2)滑动变阻器的作用：保护电路，改变电路中的电流和被测电阻两端电压。
(3)滑动变阻器规格的选取：a.看滑动变阻器额定电压，加在它两端的电压要小于它的额定电压 (否则烧坏)；b.看额定电流，电路中的电流不能大于它的额定电流(否则烧坏)；c.看最大阻值，滑动变阻器的最大阻值要大于或等于具体问题中需要的阻值。

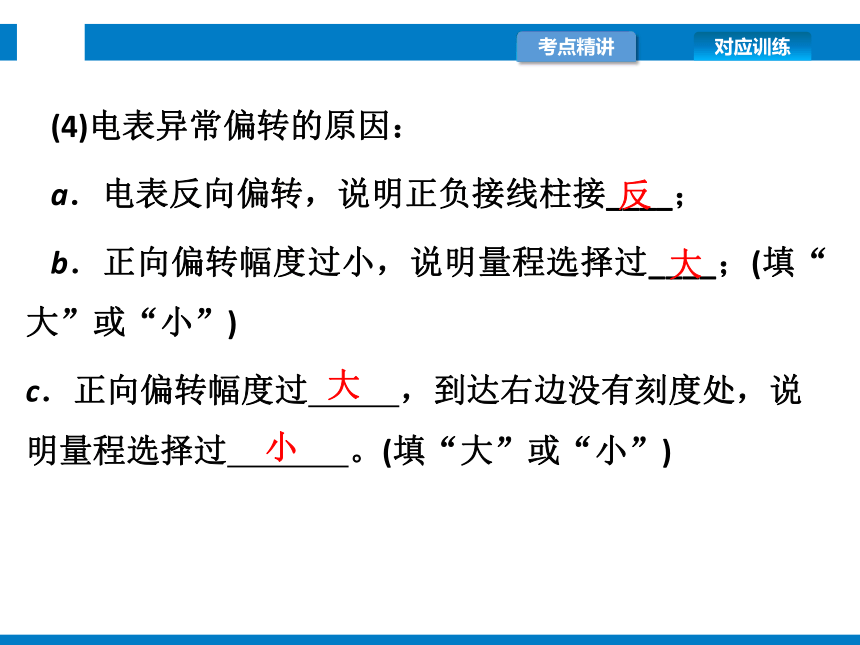

(4)电表异常偏转的原因：
a．电表反向偏转，说明正负接线柱接____；
b．正向偏转幅度过小，说明量程选择过____；(填“大”或“小”)
c．正向偏转幅度过 ，到达右边没有刻度处，说明量程选择过 。(填“大”或“小”)
反
大
大
小

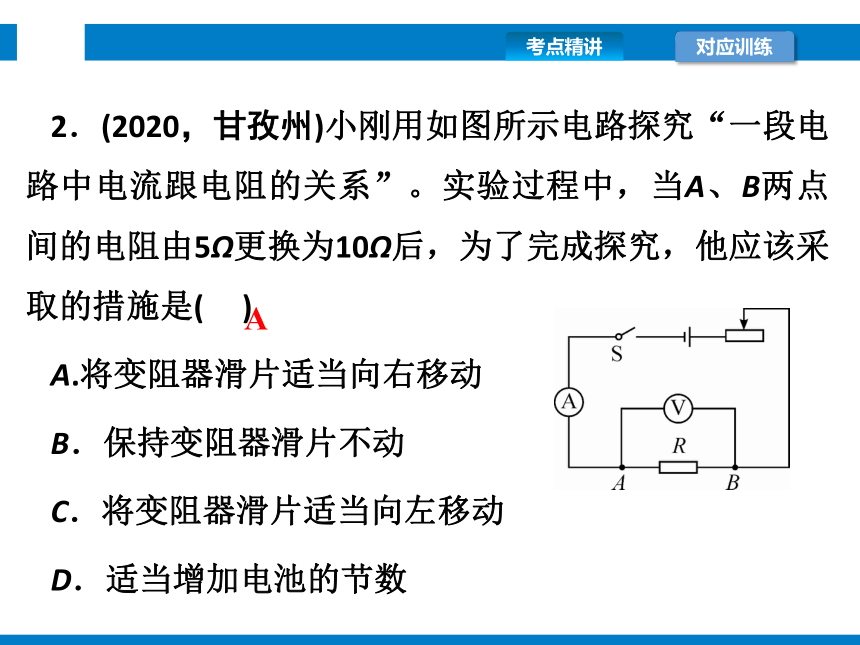

2．(2020，甘孜州)小刚用如图所示电路探究“一段电路中电流跟电阻的关系”。实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了完成探究，他应该采取的措施是( )
A.将变阻器滑片适当向右移动
B．保持变阻器滑片不动
C．将变阻器滑片适当向左移动
D．适当增加电池的节数
A
考点三　串联电路和并联电路(八上教材P154)
3．(2020，深圳)某电子玩具表面有a、b两个插孔，若把电压表正确接上插孔，示数为3V；若把电流表正确接上插孔，示数为0.3A。下列正确反映玩具内部连接情况的电路图是( )
D
精讲释疑
题型一　欧姆定律的应用
【例1】　如图所示的电路，电源电压保持不变，R1＝10Ω，闭合开关S，滑动变阻器滑片P在最右端时，电流表的示数为0.25A；把滑片P移到中点时，电流表的示数为0.4A，则下列选项正确的是( )
A．滑片P在最右端时，通过
R1、R2的电流之比为5∶8
B．滑片P在最右端时，R1、R2两端电压之比为3∶1
C．滑动变阻器的最大阻值为40Ω
D．电源电压为10V
D
1．如图甲所示电路，电源电压不变，R1、R2是定值电阻，R1＝10Ω。闭合开关S，电流表示数如图乙所示，当R1由于某种原因开路时，电流表的示数变为0.10A。
(1)图乙中电流表的示数为 A。
(2)求定值电阻R2的阻值。
0.4
探究电流与电压、电阻的关系时要注意控制变量。保持电阻不变时，电流跟电压成正比例关系；保持电压不变时，电流跟电阻成反比例关系。
题型二　探究电流与电压、电阻的关系
【例2】　(2020，大庆)在“伏安法测电阻的实验”中，电路如图甲所示。电源电压保持不变，闭合S，调节滑动变阻器，两电压表示数随电路中电流表示数变化的图象如图乙所示。
(1)为保证电路安全，在未闭合S之前滑动变阻器的滑片应处于____(选填“a”或“b”)端。
(2)根据U－I图象信息可知，图线 (选填“①”或“②”)是电压表V1的变化图象。
(3)电源电压U＝____V，电阻R1＝____Ω，滑动变阻器连入电路的最大阻值为____Ω。
(4)当图线①和②相交时，滑动变阻器消耗的功率为____W。
a
①
8
20
60
0.8
(5)为了测量未知电阻Rx的阻值，小明又设计了如图丙所示的电路。电源电压保持不变，R0为定值电阻。实验步骤如下：闭合S、S1，断开S2，电压表读数为U1，闭合S、S2，断开S1，电压表读数为U2。则Rx＝ (用U、U2、R0来表示)。
2．(2019，沈阳)在“探究电流与电压的关系”的实验中，小明设计了如图甲所示的电路图。
(1)小明探究通过定值电阻的电流与其两端电压的关系。
①在连接实验电路时，开关应 ；
②实验过程中，小明调节滑动变阻器使电压表的示数为1V，记录此时电流表的示数；接着他向____(选填“A”或“B”)端移动滑动变阻器的滑片，使电压表的示数增大为2V，记录此时电流表的示数；继续移动滑动变阻器的滑片，使电压表的示数为3V，记录此时电流表的示数。小明分析所测数据，得出结论：在电阻一定时，通过导体的电流与导体两端的电压成正比；
断开
B
③此实验中多次测量的目的与下面的____(选填“A”或“B”)实验中多次测量的目的相同。
A．探究串联电路的电压规律
B．测量定值电阻的阻值
A
(2)如图乙所示，小明将定值电阻换成额定电压为2.5V的小灯泡，探究通过小灯泡的电流与其两端电压的关系。
①小明闭合开关，移动滑动变阻器的滑片，发现小灯泡发光，但是电压表的示数始终为0V。经检查后发现是电路中一根导线断路，则发生断路的导线是a、b、c、d中的____(填字母)；
c
②更换导线后，小明完成了三次实验测量，并把数据填写在表格中。其中第一次测量时，电流表的示数如图丙所示，此时的电流为 A；
③又进行了几次实验后，小明根据实验测得的数据，绘制出小灯泡的I－U图像应与图丁中图像____(选填“a”或“b”)相似。
次数
电压U/V
电流I/A
1
1.5
?
2
2.0
0.28
3
2.5
0.30
0.24
b
(1)串联电路电压关系：U＝U1＋U2，当电路总电压U不变时，若U1增大，则U2减小；若U1减小，则U2增大。
(2)串联电路电流处处相等，则 ，各导体两端电压分配取决于电阻：“大阻分大压、小阻分小压、等阻分等压”。
(3)当其中一个电阻改变时，电流随之改变，电压也随之重新分配。
题型三　分析串联电路中的电流、电压
【例3】　在“探究串联电路的电流特点”的实验中，小红同学选用两个不同的小灯泡组成了如图甲所示的串联电路，然后用一个电流表分别接在a，b，c三处去测量电流。
(1)她先把电流表接在a处，闭合开关后，发现两灯的亮度不稳定，电流表的指针也来回摆动。故障的原因可能是____。
A．某段导线断开 B．某接线柱处接触不良
C．某灯泡被短路 D．电流表被烧坏
(2)她排除故障后，重新闭合开关，电流表的指针指示位置如图乙所示，则所测的电流值为 A。
B
0.22
(3)她测量了a，b，c三处的电流，又改变灯泡的规格进行了多次实验，其中一次实验的测量数据如下表，在分析数据时，发现三处的测量值有差异。下列分析正确的是____。
A.可能是因为测量误差造成的
B．是因为没有对电流表调零造成的
C．串联电路中各处的电流本来就不等
D．电流从电源正极流向负极的过程中，电流越来越小
Ia/(A)
Ib/(A)
Ic/(A)
0.16
0.15
0.14
A
3．(2020，安顺)我们已经学习了串联电路电压的规律，那么串联的各部分电路如何分配电源电压呢？小明利用以下实验器材进行实验：阻值不同的定值电阻若干、电压表、电压为3V的电源、开关及导线。请回答下列问题：
实验次数
AB间电阻/Ω
CD间电阻/Ω
1
10
5
2
20
10
3
30
15
(1)连接电路时，应将开关处于 状态(选填：“断开”或“闭合”)；
(2)如图甲所示，小明将阻值为10Ω和5Ω的电阻分别接入电路中AB和CD两位置，闭合开关，电压表的示数如图乙所示，则AB间电压为____V。比较两电阻阻值和所分电压值可得初步结论：串联电路中，电阻值越大，其所分电压 ；
断开
2
越大
(3)为了进一步探究电压的分配规律，小明更换电阻完成了上表中2、3两次实验，观察到每次实验电压表示数几乎不变。分析实验数据发现AB间和CD间的电压之比与其对应电阻阻值之比相等，于是得出：“串联电路中各部分电路按其阻值之比分配电源电压”的结论。根据这一实验过程得出的结论是否可信？ (选填“可信”或“不可信”)，你的理由是：
。
不可信
要得到普遍性规律，实验中每次实验的电阻比值应不一样
诊断自测
1．(2020，牡丹江)张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是( )
D
A.当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1A
B．将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9A
C．通过导体甲的电流与其两端的电压成正比
D．导体甲的电阻大于导体乙的电阻
2．(2020，宿迁)如图所示，电路中电源电压恒定，定值电阻R1＝20Ω，只闭合开关S1，电流表示数为0.3A，则电源电压为____V；同时闭合开关S1、S2，电流表示数为0.5A，则R2的阻值为 Ω。
6
30
3．(2020，金华)在如图甲所示的电路中，电阻R的阻值为8欧姆，灯泡L标有“6V 3W”的字样，通过灯泡的电流与灯泡两端的电压关系如图乙所示。在a、b间接入电源，为保证通过电阻R的最大电流不超过0.5安且灯泡L不损坏，则允许接入的最大电源电压为 伏，闭合开关S，此时通过电流表A1的电流为 安。
4
0.9
4．(2019，杭州)小金尝试将电流表改装成可直接测电阻的表，并设计了如图所示电路，在M、N中可接待测电阻。已知电流表量程为0～0.6安，电源电压为12伏，请回答：
(1)闭合开关前，滑动变阻器的滑片P应处于 (选填“A端”或“B端”)。
(2)先将M、N直接用导线连接，并移动滑动变阻器的滑片使电流表满偏，电流表0.6安的刻度上标定的电阻值为____欧，此时滑动变阻器的阻值为 欧。若在M、N间接入一个与此时滑动变阻器阻值相同的电阻，电流表示数为 安。
B端
0
20
0.3
(3)电流表0.2安刻度处，标定的电阻值为 欧。
(4)改装后可直接测电阻的表，其表盘刻度
(选填“均匀”或“不均匀”)，理由是 。
40
不均匀
5．(2020，武汉)在探究电阻一定时电流与电压关系的实验中，小强和小红设计的电路如图甲所示，电源电压3V保持不变。
(1)闭合开关前，滑动变阻器的滑片P应该置于____(填“a”或“b”)端。
a
(2)小强同学按图甲正确连接电路，闭合开关S，调节滑片P，得到的实验数据如表：
分析数据可知，应该将实验序号 组的数据删除，进而得出结论：电阻一定时， 。为了能够顺利完成上述实验，所用滑动变阻器的最大阻值不小于 Ω。
实验序号
1
2
3
4
5
电压U/V
0.6
0.9
1.2
1.5
1.8
电流I/A
0.15
0.32
0.30
0.38
0.45
2
电流与电压成正比
16
(3)小红同学连接的电路如图乙所示，小强同学发现接错了根导线。请在这根导线上打“×”，并补画出正确的那根导线。
