18.2 电功率 （二）—人教版九年级物理全一册课件（13张PPT）

第2节 电功率（二）
第十八章电功率

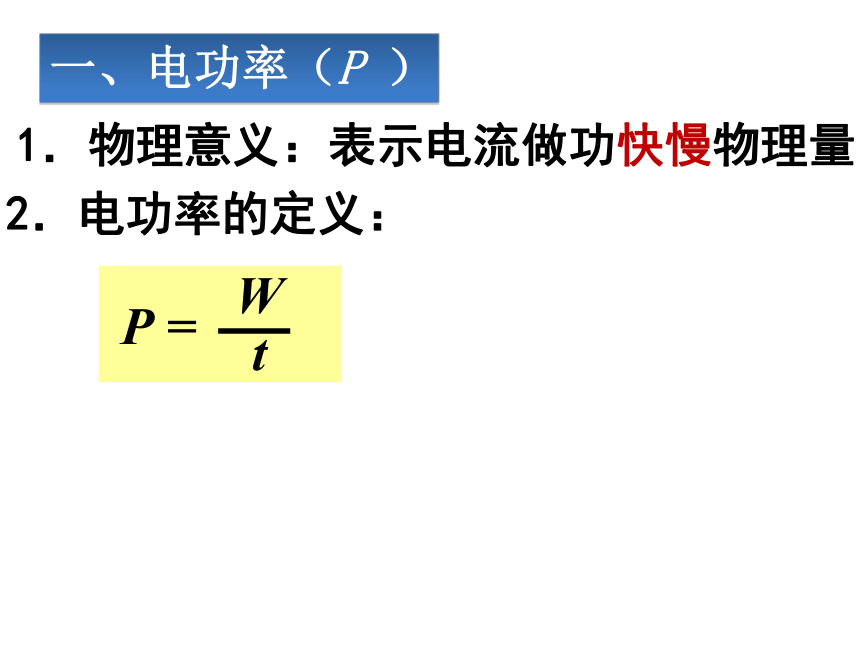

　1．物理意义：表示电流做功快慢物理量。
　2．电功率的定义：
一、电功率（P ）
P =
W
t
电功的计算
W = UIt
W = I2Rt
W =
U2
R
t
联系
P =
W
t
W = Pt
电功率的计算
P = UI
P=
U2
R
P = I2R

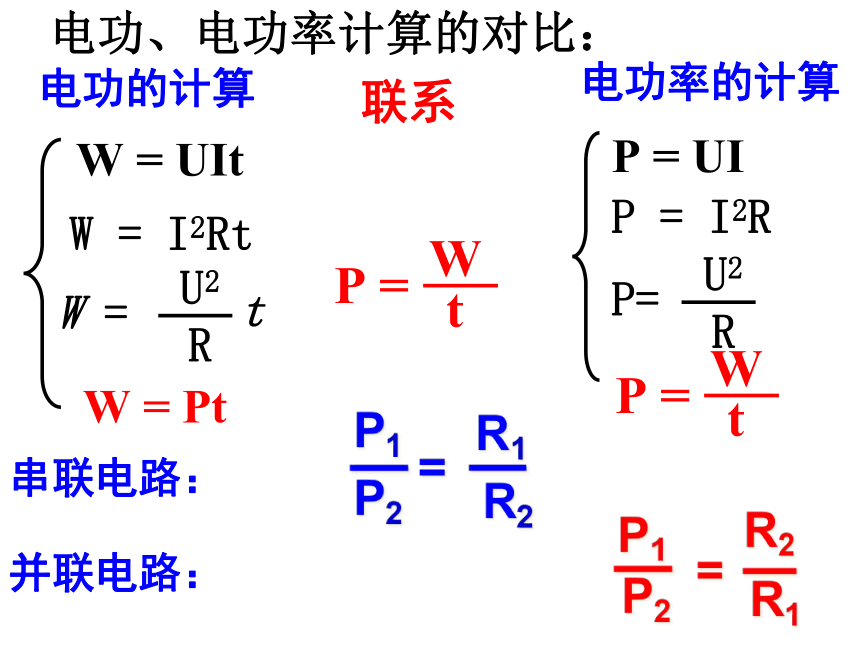

电功、电功率计算的对比：
P =
W
t
串联电路：
—
P2
P1
=
R1
—
R2
并联电路：
—
P2
P1
=
R2
—
R1

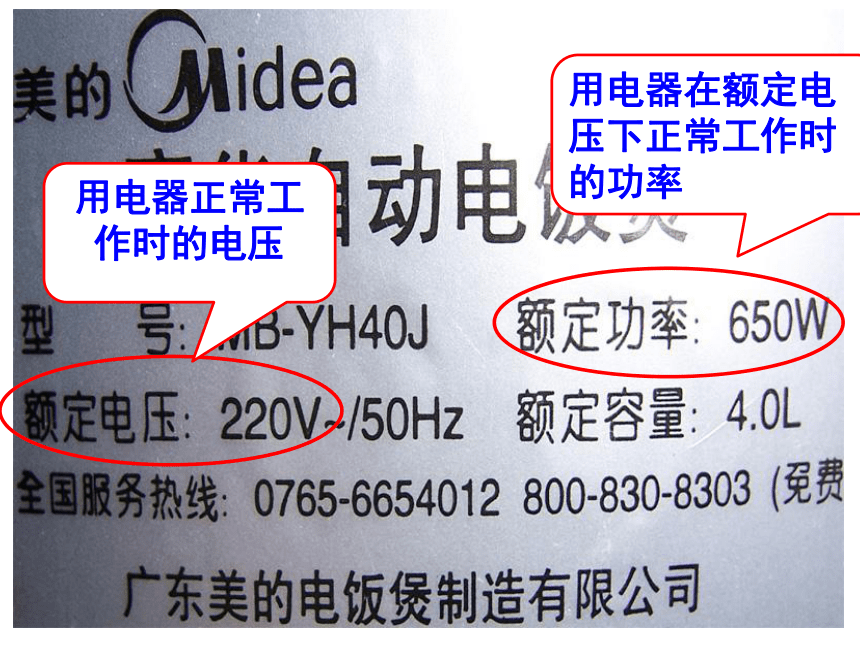

用电器正常工作时的电压
用电器在额定电压下正常工作时的功率

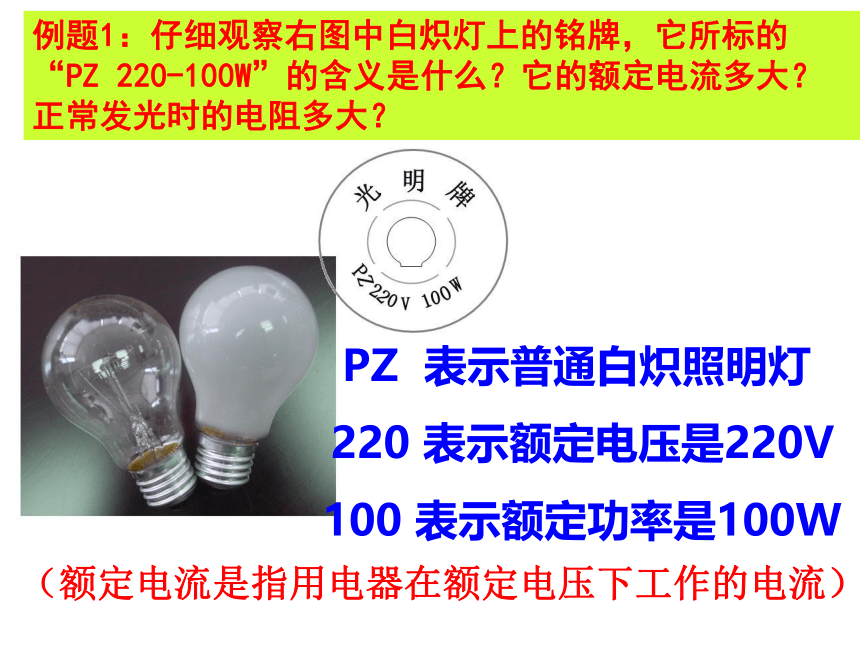

例题1：仔细观察右图中白炽灯上的铭牌，它所标的“PZ 220-100W”的含义是什么？它的额定电流多大？正常发光时的电阻多大？
（额定电流是指用电器在额定电压下工作的电流）
PZ 表示普通白炽照明灯
表示额定电压是220V
100 表示额定功率是100W

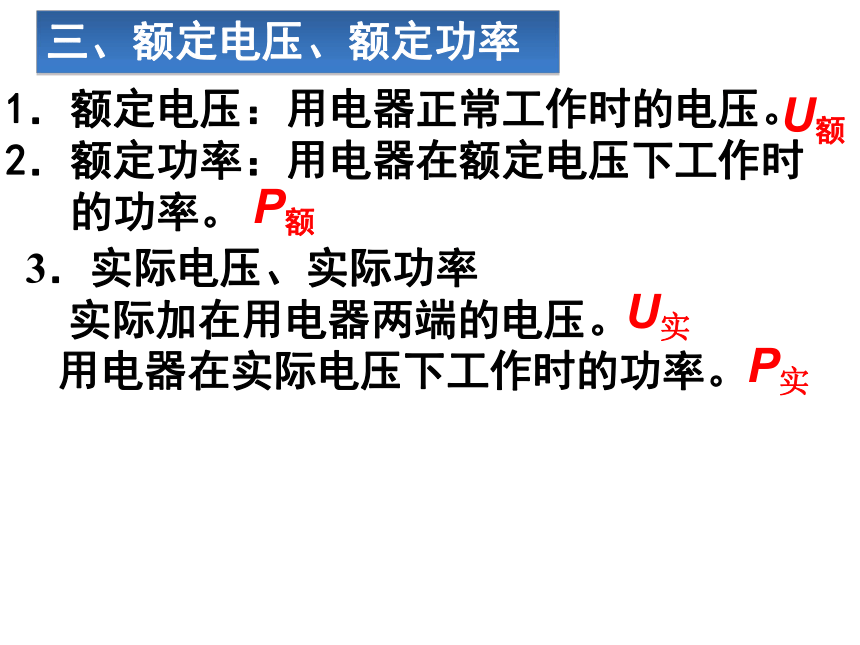

3．实际电压、实际功率
　实际加在用电器两端的电压。
用电器在实际电压下工作时的功率。
1．额定电压：用电器正常工作时的电压。
2．额定功率：用电器在额定电压下工作时
的功率。
P额
U额
U实
P实
三、额定电压、额定功率
你知道为什么照明电路中的电灯，当电压不稳定时，电灯有时亮，有时暗吗？
灯泡的亮度是由其实际功率来决定的。实际功率越大则灯泡越亮。
U实 = U额，则 P实 = P额；用电器正常工作。
U实 > U额，则 P实 > P额；可能烧毁用电器。
U实 < U额，则 P实 < P额；用电器不能正常工作。
1、甲灯标有“36V 60W”，乙灯标有“100V 60W”，它们如在各自的额定电压下工作，则发光的情况是：（ ）
A.甲灯亮 B.乙灯亮
C.一样亮 D.不知道
C
灯泡的亮度是由其实际功率来决定的。两灯都在额定电压下工作，其功率等于额定功率。
练习
2、一个标有“4V 2W”字样的灯泡，给它两端加2V电压时，不考虑温度对它电阻的影响，则（ ）
A．此时灯泡的实际功率为0.5W B．此时灯泡实际功率为2W
C．此时灯泡实验功率为4W
D．此时灯泡的实际功率为1W
A
P=
U2
R
额
额
P=
U2
R
实
实
根据铭牌求灯光实际功率，可根据公式
求出电阻R灯，再根据公式
求出实际功率。
请作笔记哟
3、将一只“６V１０W”的灯泡接入电路中，测得通过这个灯泡的电流是１.5安，那么这个灯泡的实际功率是多少？
R=
U2
P额
额
解：
（6V）2
10W
=
=3.6Ω
=(1.5A)2×3.6Ω
P实=I2 R
实
=8.1W
在电功和电功率的计算中，常常要先求出电阻R，才能求出其它的物理量的。
4、(2014安徽)如图所示的电路中，电源电压保持6V不变，电阻R1＝10Ω，
R2＝20Ω，闭合开关s，则R1消耗的电功率为________W；若通电30s，电流通过电阻R2做的功为________J。
R1
R2
S
0.4
24
在串联电路中，可根据P=I2R来计算相关的物理量较简单。（因为电流是相等的）
5、如图所示，电源电压保持不变，小灯泡L标有“6V 0.6W”的字样，R为定值电阻，闭合S1，断开S2，小灯泡正常发光；若再闭合S2，发现电流表示数变化了0.3A，则R的阻值为______，此时灯泡L和电阻R消耗的功率之比是_________．
20Ω
1：3
6、如图所示的电路中，有一阻值为10Ω的电阻R2与一个标有“10V、5W”字样的灯泡L并联，灯泡正常发光．求闭合开关S后。
(1)通过小灯泡的电流、R2的电流和电流表的示数是多少？
(2)灯泡的电阻值是多少？
(3)电阻R2消耗的电功率是多少？
(4)1min内灯泡消耗的电能是多少？
在并联电路中，可根据P= 来计算相关的物理量较简单。（因为电压是相等的）
U2
R
