人教版初中物理九年级 第十九章 生活用电复习课件（23张PPT)

2021年秋人教版物理九年级全册
第十九章 生活用电复习课件

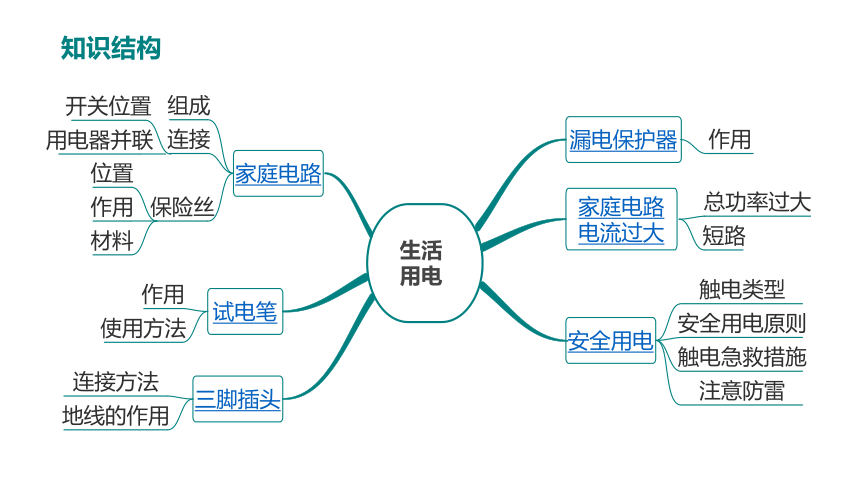

知识结构
生活
用电
漏电保护器
家庭电路
电流过大
安全用电
家庭电路
总功率过大
短路
组成
连接
保险丝
位置
作用
材料
试电笔
作用
使用方法
三脚插头
连接方法
地线的作用
作用
安全用电原则
触电急救措施
注意防雷
触电类型
开关位置
用电器并联

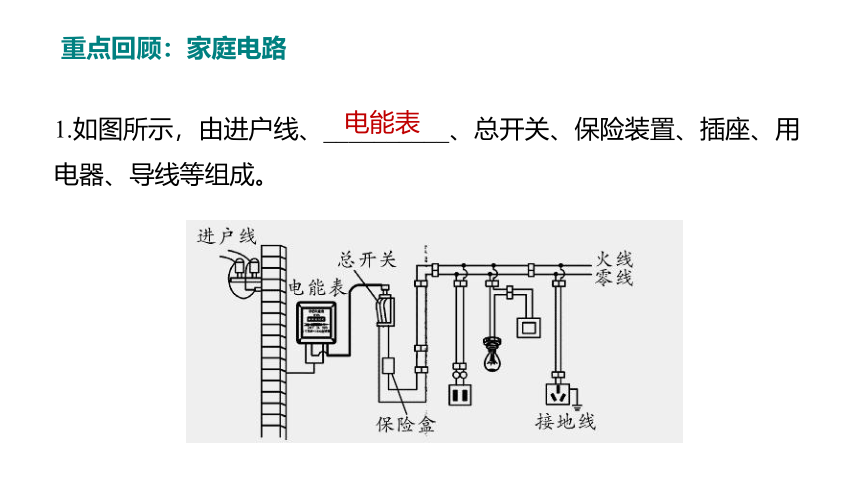

1.如图所示，由进户线、__________、总开关、保险装置、插座、用电器、导线等组成。
电能表
重点回顾：家庭电路

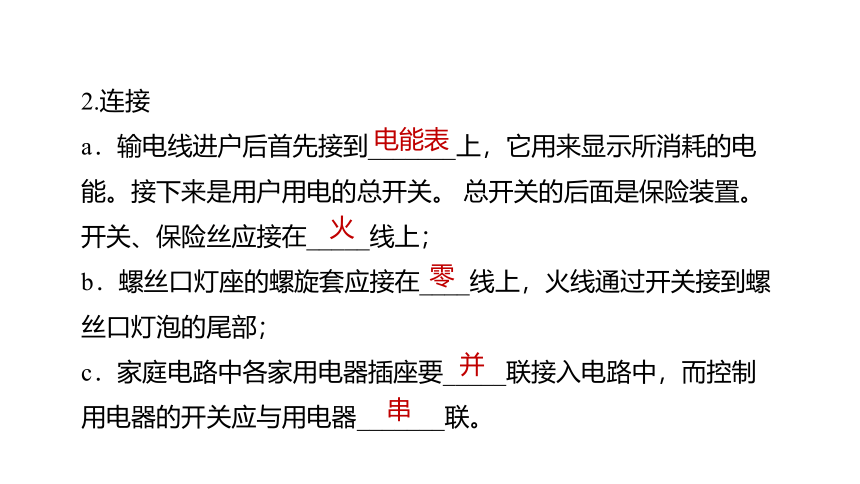

2.连接
a．输电线进户后首先接到_______上，它用来显示所消耗的电能。接下来是用户用电的总开关。 总开关的后面是保险装置。开关、保险丝应接在_____线上；
b．螺丝口灯座的螺旋套应接在____线上，火线通过开关接到螺丝口灯泡的尾部；
c．家庭电路中各家用电器插座要_____联接入电路中，而控制用电器的开关应与用电器_______联。
电能表
火
零
并
串

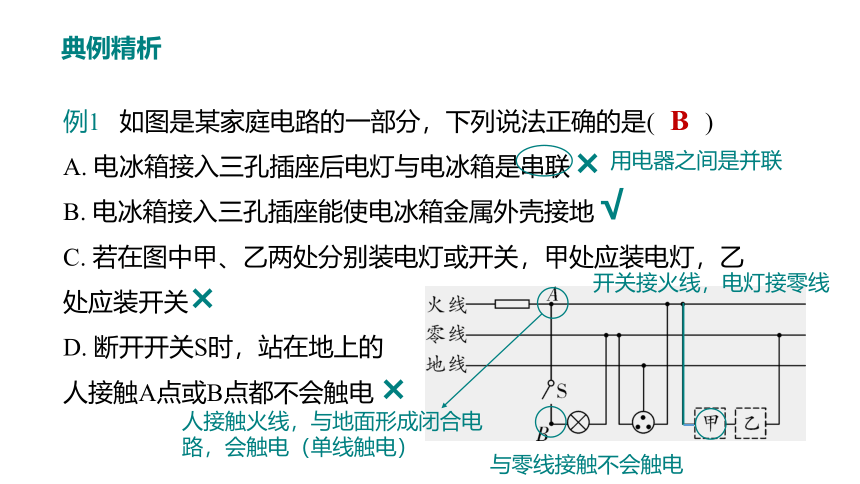

例1 如图是某家庭电路的一部分，下列说法正确的是(　　)
A. 电冰箱接入三孔插座后电灯与电冰箱是串联
B. 电冰箱接入三孔插座能使电冰箱金属外壳接地
C. 若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙
处应装开关
D. 断开开关S时，站在地上的
人接触A点或B点都不会触电
B
典例精析
×
用电器之间是并联
√
开关接火线，电灯接零线
×
人接触火线，与地面形成闭合电路，会触电（单线触电）
与零线接触不会触电
×

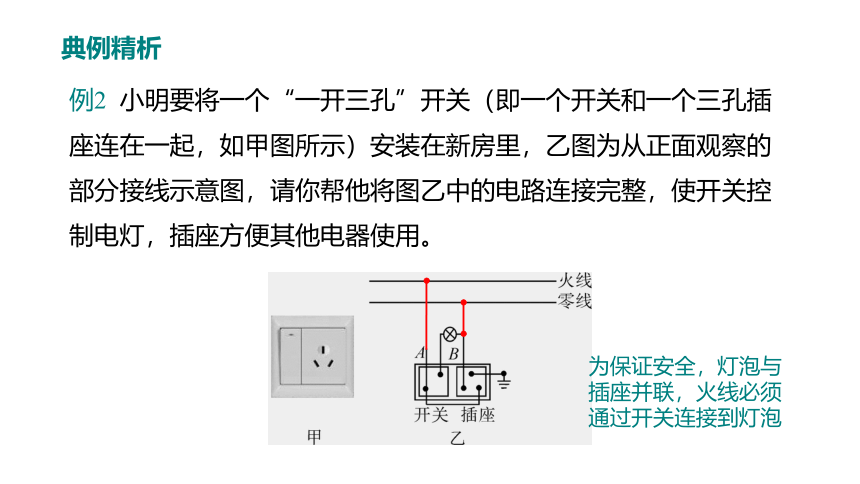

例2 小明要将一个“一开三孔”开关（即一个开关和一个三孔插座连在一起，如甲图所示）安装在新房里，乙图为从正面观察的部分接线示意图，请你帮他将图乙中的电路连接完整，使开关控制电灯，插座方便其他电器使用。
典例精析
为保证安全，灯泡与插座并联，火线必须通过开关连接到灯泡

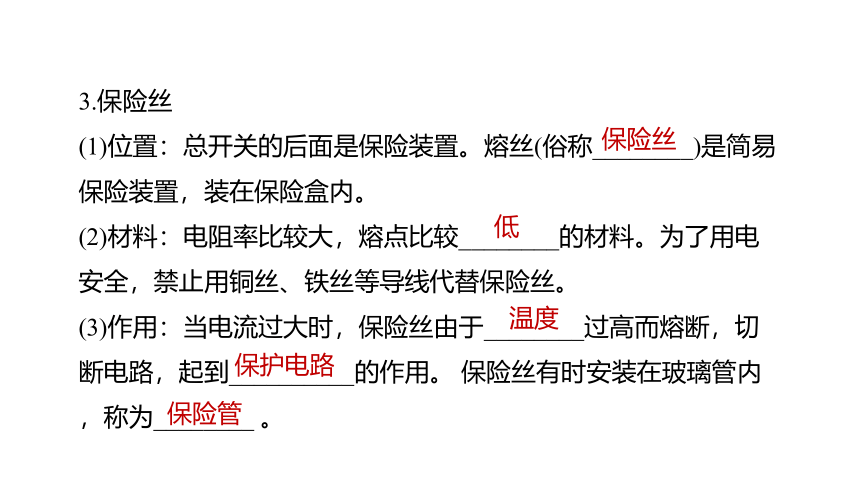

3.保险丝
(1)位置：总开关的后面是保险装置。熔丝(俗称________)是简易保险装置，装在保险盒内。
(2)材料：电阻率比较大，熔点比较________的材料。为了用电安全，禁止用铜丝、铁丝等导线代替保险丝。
(3)作用：当电流过大时，保险丝由于________过高而熔断，切断电路，起到__________的作用。 保险丝有时安装在玻璃管内，称为________ 。
保险丝
温度
保险管
保护电路
低

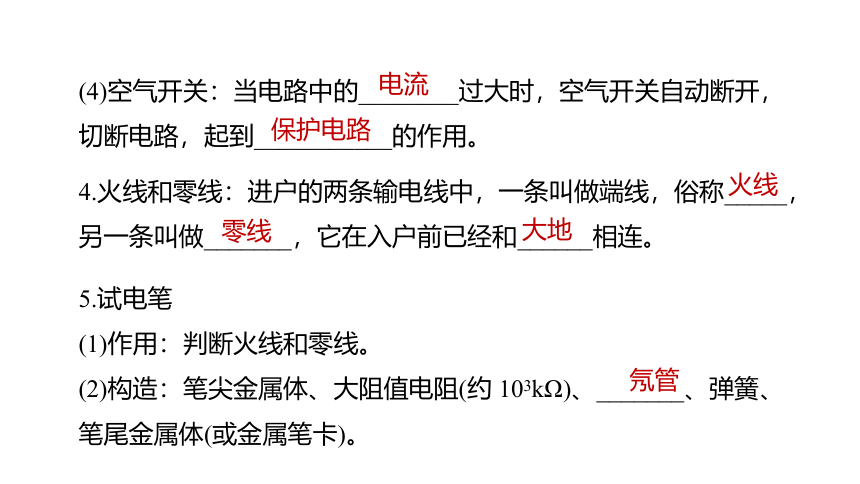

(4)空气开关：当电路中的________过大时，空气开关自动断开，切断电路，起到___________的作用。
4.火线和零线：进户的两条输电线中，一条叫做端线，俗称_____，另一条叫做_______，它在入户前已经和______相连。
保护电路
火线
零线
大地
电流
5.试电笔
(1)作用：判断火线和零线。
(2)构造：笔尖金属体、大阻值电阻(约 103kΩ)、_______、弹簧、笔尾金属体(或金属笔卡)。
氖管
(3)使用：用手指按住________________________，用_______接触被测的导线，如果氖管发光，则被测导线是_______，如果氖管不发光，则笔尖接触的是_______。使用试电笔时，手指不能接触笔尖金属体。
(4)原理：如果被测导线是火线，电流经过笔尖、电阻、氖管、弹簧、笔尾金属体，再经过人体、大地，与 电源构成闭合电路，氖管就会发光。
笔尾金属体(或金属笔卡)
笔尖
火线
零线
6.三线插头和漏电保护器
(1)三线插头：标有“L”字样的插头接_______ ，标有“N”字样的接_______，标有“E”字样的接_______；标着“E”的插头和用电器的_______相连，插座上相应的导线和__________相连，该插头比另外两个长，保证连接时最先和地线相连，断开时最后和地线分离开。(插座的接法：左零右火上接地)
(2)漏电保护器：控制插座的总开关上大多还装有漏电保护器，如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”会迅速切断_____ ，对人体起保护作用 。
火线
零线
地线
金属外壳
大地
电流
例3 如图所示是试电笔的构造示意图。请说明图中各部分的名称，a：______，b：______；图中甲、乙、丙三种试电笔的握法中，_____是错误的。
电阻
氖管
甲
典例精析
使用试电笔时，手指不能接触笔尖金属体
重点回顾：家庭电路中电流过大的原因
1.________________________________
(1)大功率用电器的使用导致总功率过大。
(2)多个用电器同时使用导致总功率过大。
2._____________
(1)改装电路时不小心使火线和零线直接连通导致短路。
(2)电线绝缘皮破损或老化导致短路 。
发生短路
电路中用电器的总功率过大
例4 图中是一些人在生活用电中的几种做法，其中正确的是
（ ）
B
典例精析
重点回顾：安全用电
1.电压越高越危险
a.对人体安全的电压是不高于_________V。
b.我国家庭电路的电压是________ V。
c.工厂用的动力电路的电压是________V。
2.常见的触电事故
(1)当人体成为闭合电路的一部分时，就会有电流通过。如果电流达到一定大小，就会发生触电事故。
36
220
380
(2)常见的触电类型
a.双线触电：人体同时接触火线、__________触电；
b.单线触电：人体同时接触______ 、大地触电；
c.______ 触电：高压带电体会在周围形成强大的电场，当人靠得很近时，容易发生______触电；
d.____________触电：如果高压输电线掉落在地上，当人经过这个区域时，两脚之间存在相当高的电压，称做“跨步电压”。这时电流从一条腿流入，另一条腿流出，同样会发生触电事故。
火线
电弧
电弧
跨步电压
零线
切断
(3)触电急救措施：立即_______电源。必要时应对触电者进行急救，同时尽快通知医务人员抢救 。
3.安全用电原则
a.________低压带电体，________高压带电体。
b.更换灯泡、搬动电器前应______电源开关。
c.不弄湿用电器，不损坏________ 。
d.保险装置、插座、导线、家用电器等达到使用寿命应_________ 。
4.注意防雷：高大建筑的顶端都有针状的金属物，通过很粗的金属线与大地相连，可以防雷，叫做____________ 。
不接触
不靠近
断开
绝缘层
及时更换
避雷针
例5 “创新”小组的同学们在一次综合实践活动中，进行安全用电知识的抢答比赛，以下选项应抢答“对”的是(　　)
A. 用湿毛巾擦拭正在发光的台灯
B. 开关连接在零线和用电器之间
C. 保险丝烧断后最好用铜丝替代
D. 家用电器金属外壳一定要接地
典例精析
D
1. 关于安全用电，下列说法正确的是(　　)
A. 更换灯泡前应断开电源开关
B. 使用绝缘皮破损的电线供电
C. 在高压输电线附近放风筝
D. 用湿抹布擦发光的灯泡
A
随堂训练
2.“注意安全，珍惜生命”是大家的共同心愿。下列一些做法符合安全用电的是(　　)
C
3. 小雨家里的电灯正常使用。当他打开额定功率为5 W的台灯时，室内电灯全部熄灭且照明电路的空气开关断开。发生这种现象的原因可能是(　　)
A. 台灯的功率过大
B. 同时使用的用电器过多
C. 台灯处发生短路
D. 台灯处发生断路
C
4. 关于家庭电路和安全用电，下列说法正确的是(　　)
A. 所有家用电器的外壳都需要接地
B. 家庭电路中各个用电器都是串联的
C. 使用试电笔判断哪条导线是火线时，手要按住笔尾金属体
D. 若空气开关“跳闸”，一定是电路中出现了短路
C
