人教版初中物理九年级 19.1家庭电路课件（26张PPT)

2021年秋人教版物理九年级全册
第十九章 生活用电
第1节 家庭电路

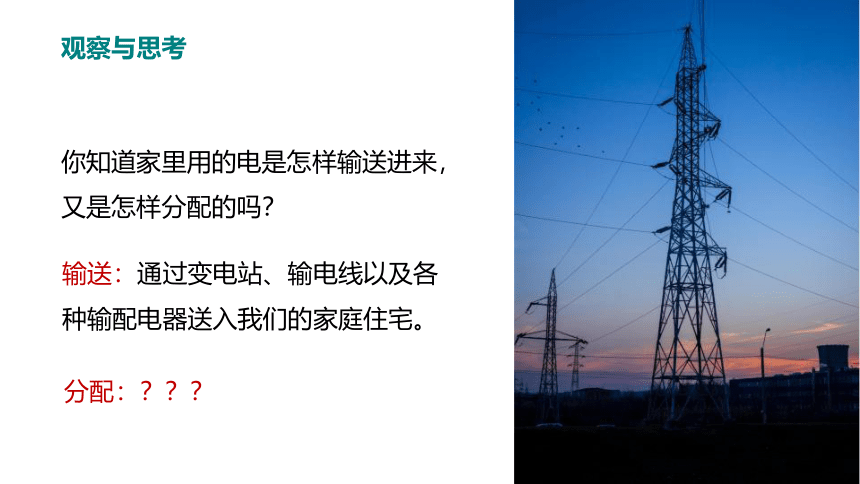

观察与思考
你知道家里用的电是怎样输送进来，又是怎样分配的吗？
输送：通过变电站、输电线以及各种输配电器送入我们的家庭住宅。
分配：？？？
懂得火线、零线的作用和鉴别方法。
02
了解家庭电路的组成部分及其作用，有初步的安全用电常识。
01
学习目标
了解三线插头与漏电保护器和安全用电的关系。
03

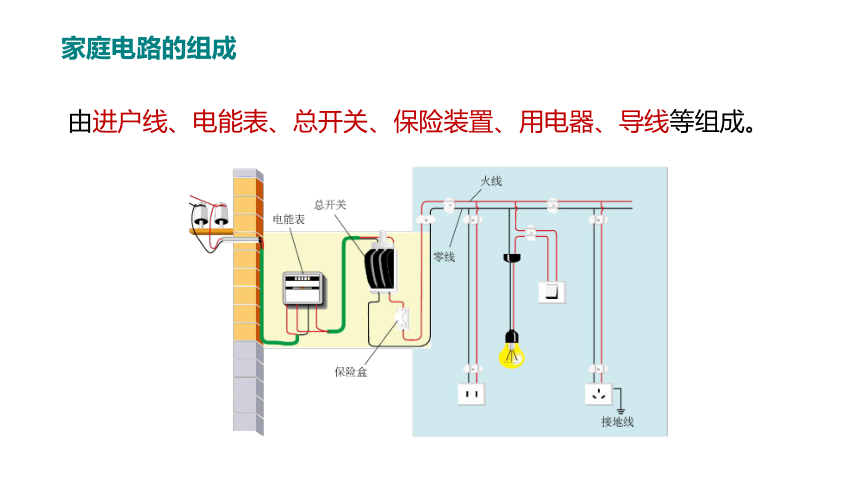

家庭电路的组成
由进户线、电能表、总开关、保险装置、用电器、导线等组成。

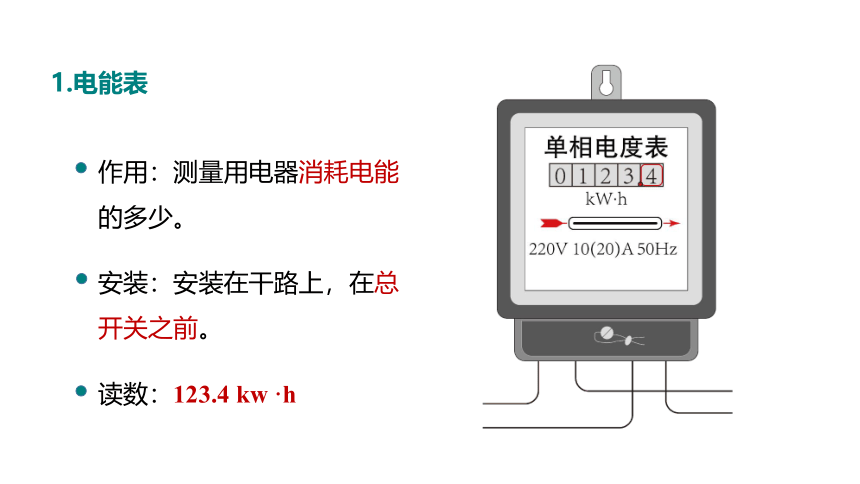

1.电能表
作用：测量用电器消耗电能的多少。
安装：安装在干路上，在总开关之前。
读数：123.4 kw ·h

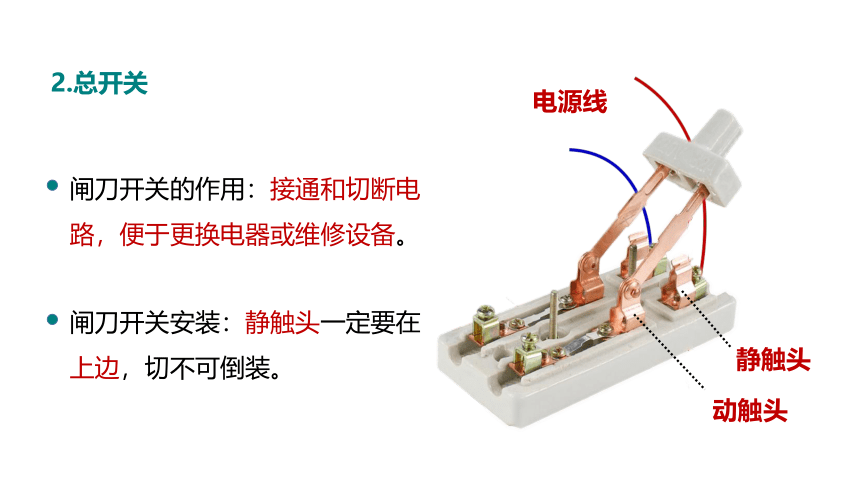

2.总开关
闸刀开关的作用：接通和切断电路，便于更换电器或维修设备。
闸刀开关安装：静触头一定要在上边，切不可倒装。
静触头
动触头
电源线
作用：电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
材料：由电阻率较大、熔点较低的铅锑合金制成。
注意：选用合适规格的保险丝，不能用铜丝或者铁丝代替。
3.保险装置---熔丝(保险丝)
4.空气开关
现代建筑一般采用空气开关装置，以代替闸刀开关和保险丝。当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。

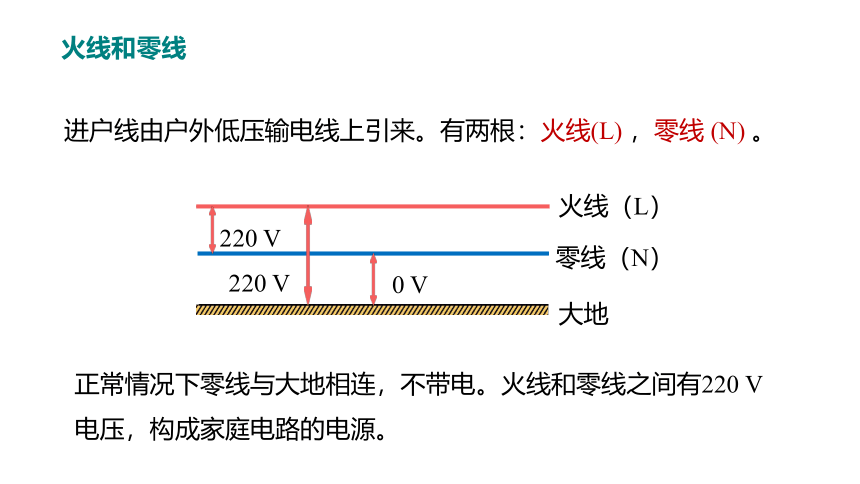

火线和零线
进户线由户外低压输电线上引来。有两根：火线(L) ，零线 (N) 。
正常情况下零线与大地相连，不带电。火线和零线之间有220 V 电压，构成家庭电路的电源。
火线（L）
零线（N）
大地
220 V
220 V
0 V
日常生活中，触摸火线是十分危险的，所以辨别火线十分重要，如何辨别火线和零线？
用试电笔！
1.试电笔的作用
用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。
另一种常见试电笔形状如螺丝刀，使用时要用指尖抵住上端的金属帽。
除了判断零线和火线，试电笔也能判断用电器的金属外壳是否带电。
各用电器(插座)并联在电路中。
控制用电器的开关要连接在火线和用电器之间。
2.用电器与零线、火线的连接
三线插头和漏电保护器
洗衣机、电冰箱等电器的电源插头有三根线，其中一条接火线(L)，一条接零线(N)，第三条接地线(E)。这是为什么？
1.三线插头
a.当家用电器漏电或因火线破损与外壳接触时，会使外壳带电，这时人接触外壳会发生触电
b.外壳接地后，即使外壳带电，也会从接地线流走，人接触外壳不会触电
接火线
接地线
接零线
接外壳
接用电部分
接用电器
三孔插座和三脚插头
左零右火上接地
两孔插座
三孔插座
火线
零线
接地
插座接线方式
2.漏电保护器
当电路有电流流入大地时，漏电保护器会自动断开，切断电路。
但电路发生短路，电流过大时，漏电保护器不会自动断开，切断电路。
空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？
例题
漏电保护器：如果人站在地上不小心接触了火线，电流经过人体流入大地，这时“漏电保护器”会迅速切断电路，对人身起到保护作用。
空气开关：当电路中的电流超过规定大小时，空气开关会自动断开，切断电路，从而保护电路。
家庭电路
家庭电路的组成
家庭电路的安装
课堂小结
试电笔
开关接在火线上
插座和各用电器并联
三线插座
漏电保护器
作用、结构、使用方法
左零右火上接地
1．关于家庭电路，下列说法中不正确的是（ ）
A．电能表用来显示用户所用的电能，应安装在干路上
B．保险丝安装在总开关后，当电路中有大电流通过时会熔断
C．开关与用电器并联
D．总开关千万不能倒装，其静触头应在上面
C
随堂训练
2．小强同学在学习安装照明电路时，由于操作不规范，导致开关中两个接线柱接到了一起，这样产生的后果是（ ）
A．灯不能正常发光 B．保险丝迅速熔断
C．开关依然起作用 D．灯总是亮着
D
3．李刚家的灯不亮了，它使用试电笔检查时发现试电笔的氖管仍能发光，保险丝和灯泡都完好，分析此故障的发生原因可能是（ ）
A．停电了 B．进户的火线断了
C．火线与零线相碰了 D．零线断了
D
4．请用笔画线表示导线，将它们连入电路。
