第3节
安全用电
第十九章 生活用电
扫码获取更多资源
优翼理综学科号
2021年秋人教版物理九年级全册
第十九章 生活用电
第3节 安全用电
知道生活中安全用电常识，培养安全用电意识
02
知道触电事故的原因，了解触电类型和急救方法
01
学习目标
观察与思考
你见过这些标志吗？高压为什么危险？

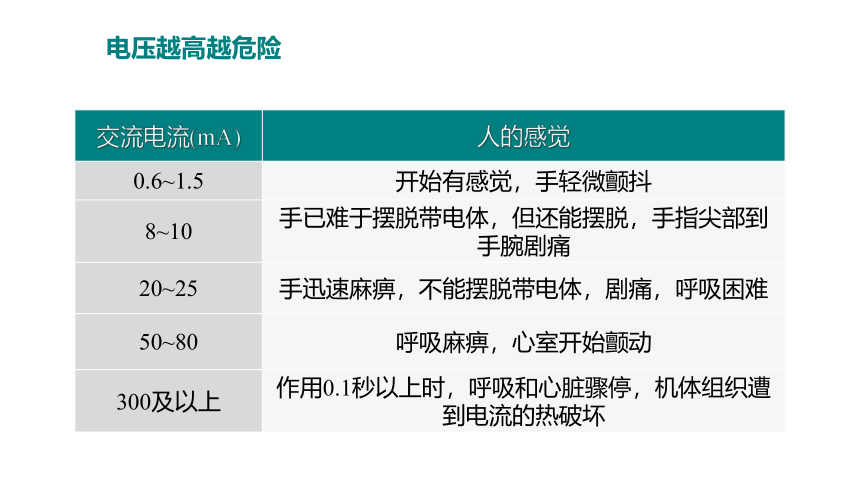

电压越高越危险
交流电流(mA)
人的感觉
0.6~1.5
开始有感觉，手轻微颤抖
8~10
手已难于摆脱带电体，但还能摆脱，手指尖部到手腕剧痛
20~25
手迅速麻痹，不能摆脱带电体，剧痛，呼吸困难
50~80
呼吸麻痹，心室开始颤动
300及以上
作用0.1秒以上时，呼吸和心脏骤停，机体组织遭到电流的热破坏
触电电流大小由人体电阻和加在人体两端电压决定。
人体电阻约为 104 ～105 Ω；
在皮肤潮湿时，人体的电阻可降低到约 103 Ω 。
由 可知，当 R 一定时，U 增大，I 随着增大 ，所以电压越高，触电时，通过人体电流越大，对人的生命危害越大。
I =
U
R

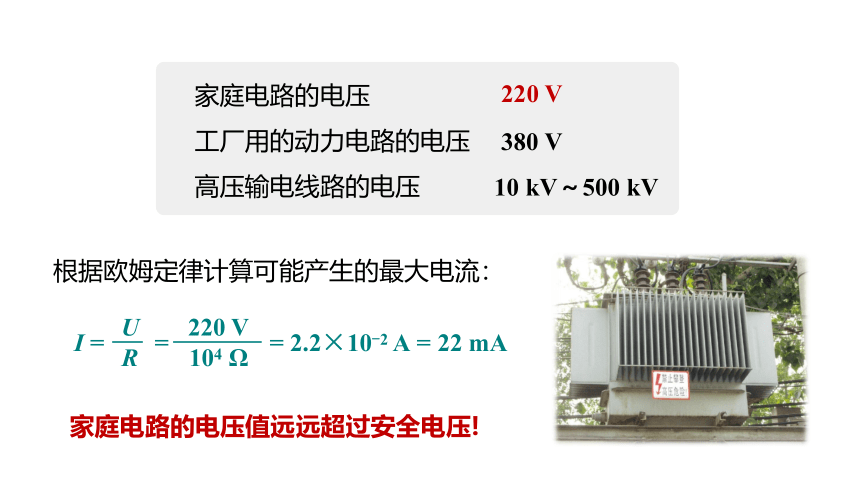

家庭电路的电压
工厂用的动力电路的电压
高压输电线路的电压
220 V
380 V
10 kV～500 kV
根据欧姆定律计算可能产生的最大电流：
I =　　= 　　　 = 2.2×10-2 A = 22 mA
U
R
220 V
104 Ω
家庭电路的电压值远远超过安全电压!
常见的触电事故

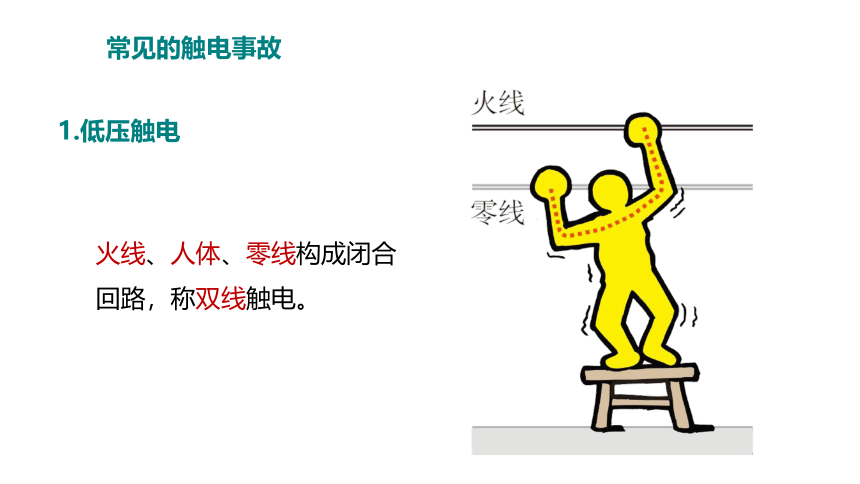

1.低压触电
火线、人体、零线构成闭合回路，称双线触电。

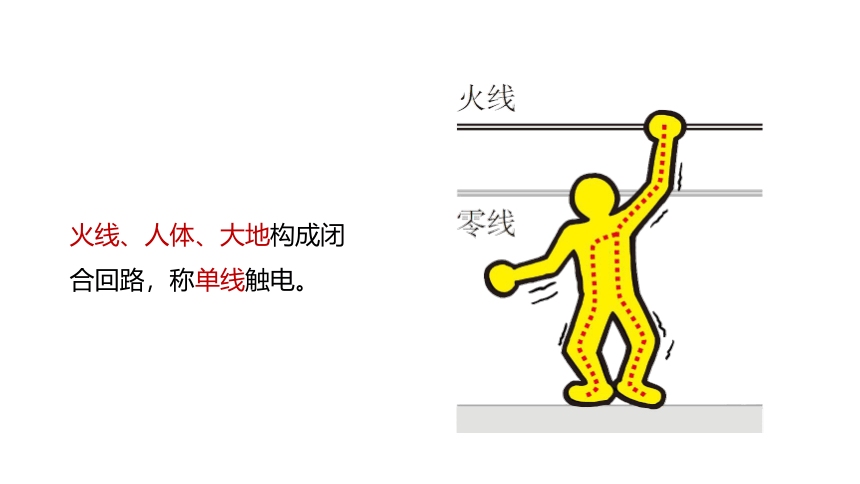

火线、人体、大地构成闭合回路，称单线触电。
2.高压触电
高压带电体会在周围形成强大的电场，当人靠得很近时，容易产生电弧触电。
高压输电线掉在地上，当人经过该区域时，两脚之间存在相当高的电压，称做“跨步电压”。这时电流从一条腿流入，另一条腿流出，称跨步电压触电。
为什么高压线要架在高空？
高压电很危险。高压输电线路的电压高达几万伏甚至几十万伏，即使不直接接触，也能使人致死。
思考
除了图示的几种情况外，还有哪些情况可能引起触电？
高压线下钓鱼
机壳没有接地
电视天线与电线接触
思考
触电急救时，这种方法行吗？为什么？
不行，因为人是导体，用手去拉施救的人也会触电。
注意：在发生触电事故现场，千万不要用手去拉触电的同伴，而是要立即切断电源。
思考
安全用电原则
1.家庭电路中防止触电措施
开关必须接在火线上
螺丝口灯泡尾
部接火线
三孔插座应有
接地线
● 不接触低压带电体，不靠近高压带电体；
● 更换灯泡、搬动电器前应断开电源开关；
● 不弄湿用电器，不损坏绝缘层；
● 保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
2.安全用电原则
注意防雷
雷电是大气中一种剧烈的放电现象。放电时电流可达几万安甚至十几万安，产生很强的光和声。强大的电流如果通过人体，会导致人立即死亡，如果通过树木、建筑物等，会使它们受到严重的破坏。
高大建筑的顶端都有针状的金属物，通过很粗的金属线与大地相连，可以防雷，叫做避雷针。
建筑上的避雷针
输电塔最上面有两条防雷导线
雷电时应该注意：
1．不要靠近金属栏杆，各种电器应暂停使用。?
2．迅速走进屋内，或汽车内。?
3．不要手持金属杆，金属饰物包括手表也要抛离。?
4．在高山上，应该找没有积水的凹坑处双脚并拢蹲下。
安全用电
触电类型
安全用电原则
课堂小结
不靠近高压带电器
注意防雷
低压触电：单线触电、双线触电
避雷针的作用
高压触电：高压电弧触电、跨步电压触电
不接触低压带电体
1．以下做法，正确的是（ ）
A．用剪刀或绝缘柄破损的钳子剪带电的导线
B．电线上晾衣服
C．发现有人触电时应立即用手将触电者拉离带电体
D．输电线的断头落在地上不要靠近，更不要去拾
D
随堂训练
2．下列说法不正确的是 （ ）
A．在雷雨天，不要到大树下避雨
B．不要用湿布擦亮着的电灯
C．移动电器时，应先使它脱离电源
D．因输电线路短路引发火灾时，应立即泼水灭火
D
3．如果高压线断了，落在地上，那么不要靠近，更不能用手去捡，应该派人看守，并赶快找电工处理，这是因为（ ）
A．靠近会造成跨步电压触电
B．高压线会把人吸过去
C．靠近会造成高压电弧触电
D．高压线会把人弹出去
A
4．下列说法中不正确的是 （ ）
A．在照明电路中，开关一定接在火线上
B．有人说只有“高压”才有危险，“低压”没有危险
C．当发生用电事故、火灾或有人触电时，都必须先断开电源，再进行抢救
D．小于、等于36伏的电压是安全的
B
