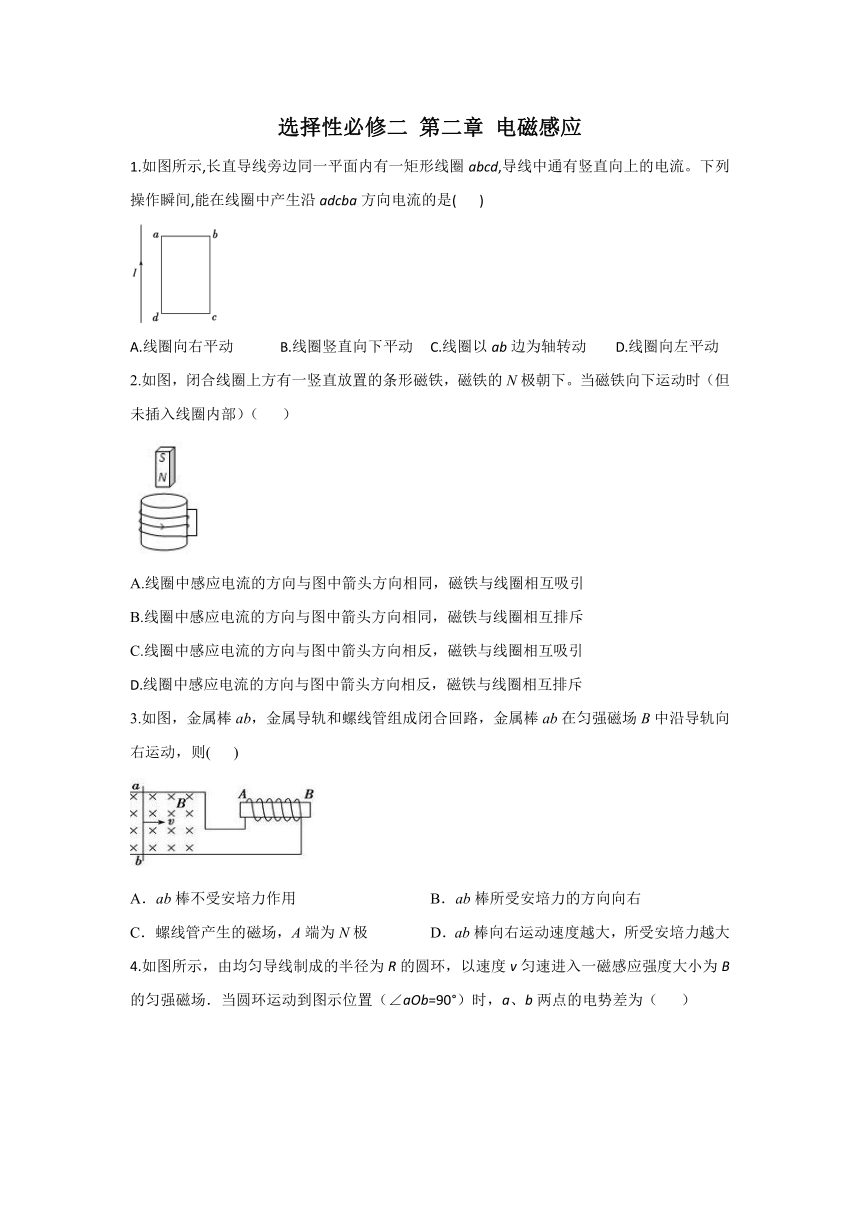

选择性必修二 第二章 电磁感应
1.如图所示,长直导线旁边同一平面内有一矩形线圈abcd,导线中通有竖直向上的电流。下列操作瞬间,能在线圈中产生沿adcba方向电流的是( )
A.线圈向右平动 B.线圈竖直向下平动 C.线圈以ab边为轴转动 D.线圈向左平动
2.如图，闭合线圈上方有一竖直放置的条形磁铁，磁铁的N极朝下。当磁铁向下运动时（但未插入线圈内部）（ ）
A.线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互吸引
B.线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互排斥
C.线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互吸引
D.线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互排斥
3.如图，金属棒ab，金属导轨和螺线管组成闭合回路，金属棒ab在匀强磁场B中沿导轨向右运动，则( )
A．ab棒不受安培力作用 B．ab棒所受安培力的方向向右
C．螺线管产生的磁场，A端为N极 D．ab棒向右运动速度越大，所受安培力越大

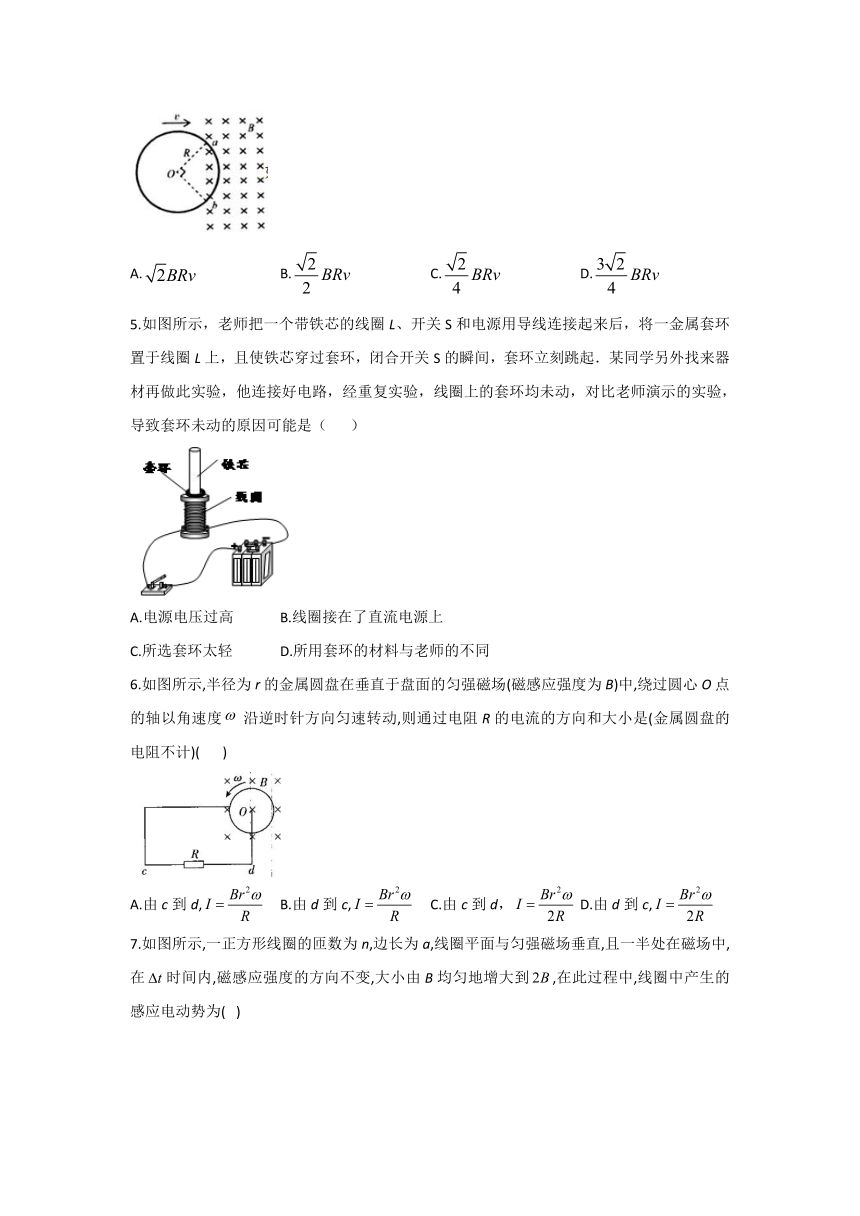

4.如图所示，由均匀导线制成的半径为R的圆环，以速度v匀速进入一磁感应强度大小为B的匀强磁场．当圆环运动到图示位置（∠aOb=90°）时，a、b两点的电势差为（ ）
A. B. C. D.
5.如图所示，老师把一个带铁芯的线圈L、开关S和电源用导线连接起来后，将一金属套环置于线圈L上，且使铁芯穿过套环，闭合开关S的瞬间，套环立刻跳起．某同学另外找来器材再做此实验，他连接好电路，经重复实验，线圈上的套环均未动，对比老师演示的实验，导致套环未动的原因可能是（ ）
A.电源电压过高 B.线圈接在了直流电源上
C.所选套环太轻 D.所用套环的材料与老师的不同
6.如图所示,半径为r的金属圆盘在垂直于盘面的匀强磁场(磁感应强度为B)中,绕过圆心O点的轴以角速度沿逆时针方向匀速转动,则通过电阻R的电流的方向和大小是(金属圆盘的电阻不计)( )
A.由c到d, B.由d到c, C.由c到d， D.由d到c,

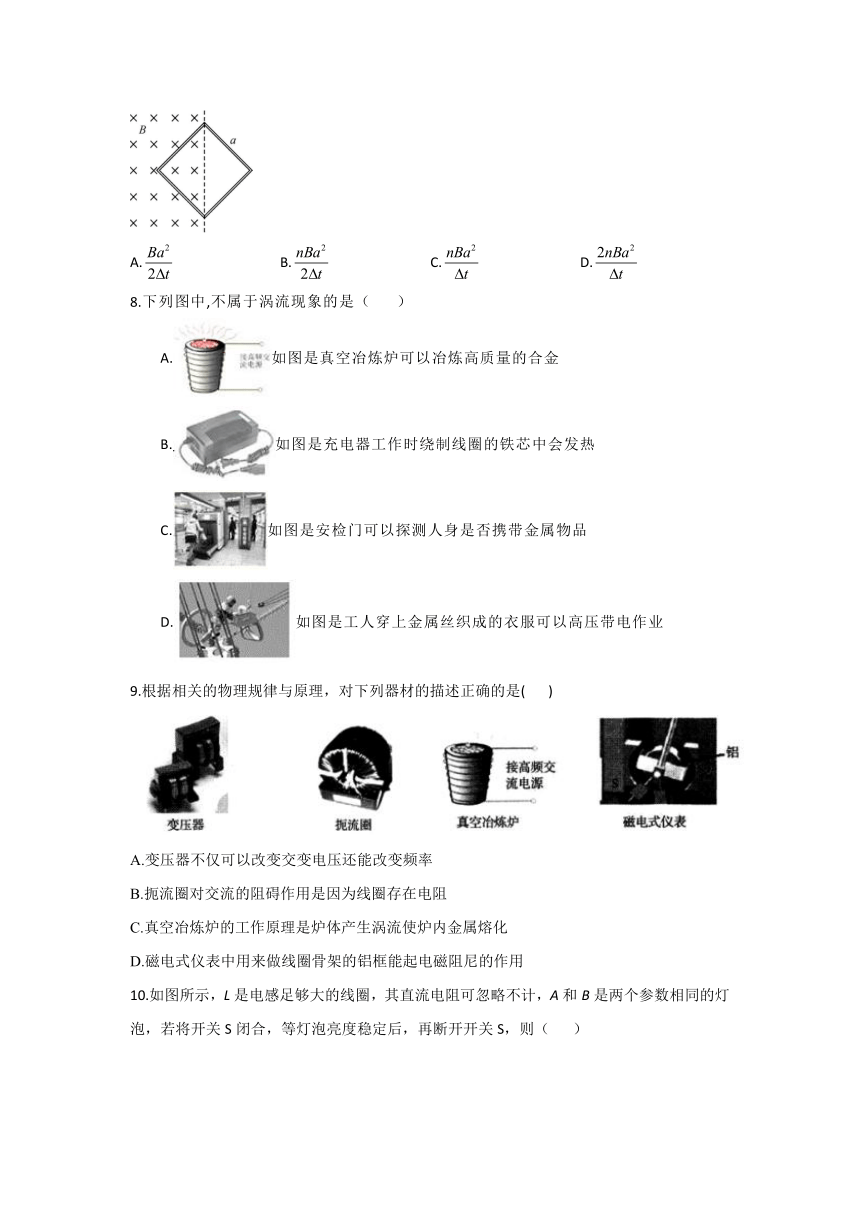

7.如图所示,一正方形线圈的匝数为n,边长为a,线圈平面与匀强磁场垂直,且一半处在磁场中,在时间内,磁感应强度的方向不变,大小由B均匀地增大到,在此过程中,线圈中产生的感应电动势为(???)
A. B. C. D.
8.下列图中,不属于涡流现象的是（ ）
A.如图是真空冶炼炉可以冶炼高质量的合金
B.如图是充电器工作时绕制线圈的铁芯中会发热
C.如图是安检门可以探测人身是否携带金属物品
D.如图是工人穿上金属丝织成的衣服可以高压带电作业
9.根据相关的物理规律与原理，对下列器材的描述正确的是( )
A.变压器不仅可以改变交变电压还能改变频率
B.扼流圈对交流的阻碍作用是因为线圈存在电阻
C.真空冶炼炉的工作原理是炉体产生涡流使炉内金属熔化
D.磁电式仪表中用来做线圈骨架的铝框能起电磁阻尼的作用
10.如图所示，L是电感足够大的线圈，其直流电阻可忽略不计，A和B是两个参数相同的灯泡，若将开关S闭合，等灯泡亮度稳定后，再断开开关S，则（ ）
A．开关S闭合时，灯泡A比B先亮
B．开关S闭合时，灯泡A、B同时亮，最后一样亮
C．开关S闭合后，灯泡A逐渐熄灭，灯泡B逐渐变亮，最后保持不变
D．开关S断开瞬间，A、B都闪亮一下逐渐熄灭
答案以及解析
1.答案：D
解析：A.由安培定则可知，导线在线圈所在的平面内产生了垂直于纸面向里的磁场，当线圈向右平动时，穿过线圈的磁场减弱，此时穿过线圈的磁通量减小，由楞次定律和安培定则可知在线圈中产生沿abcda方向的感应电流，故A错误；B.当线圈向下平动时，穿过线圈的磁通量不会发生变化，根据楞次定律可知，没有感应电流产生。故B错误；C.当线圈以ab边为轴转动，穿过线圈向里的磁场减弱，此时穿过线圈的磁通量减小，由楞次定律和安培定则可知线圈中产生的感应电流的方向为abcda，故C错误D.由安培定则可知，导线在线圈所在的平面内产生了垂直于纸面向里的磁场，当线圈向左平动时，穿过线圈的磁场增加，即穿过线圈的磁通量增大，由楞次定律和安培定则可知在线圈中产生沿adcba方向的感应电流，故D正确。故选：D。
2.答案：B
解析：当磁铁向下运动时，穿过线圈的磁通量变大，原磁场方向向下，所以感应磁场方向向上，根据右手螺旋定则，拇指表示感应磁场的方向，四指弯曲的方向表示感应电流的方向，故可判断出产生了如图中箭头所示的感应电流。
根据愣次定律"来拒去留"可判断线圈对磁铁的作用是阻碍作用，故磁铁与线圈相互排
斥。
综上所述：线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互排斥。
故选：B
3.答案：D
解析：A:回路中的一部分切割磁感线时,导体棒中要产生感应电流,而电流在磁场中就一定会有安培力,故A错误;B:根据楞次定律可知,感应电流总是起到阻碍的作用,故安培力的方向与导体棒一定的方向相反,应当向左,故B错误;C:根据右手定则,ab中的电流的方向向上,流过螺旋管时,外侧的电流方向向下,根据右手螺旋定则,B端的磁场方向为N极.故C错误;D:ab棒向右运动时,E=BLv,,F=BIL,所以:,速度越大,所受安培力越大.故D正确;故选:D.
4.答案：D
解析：当圆环运动到图示位置，圆环切割磁感线的有效长度为，根据法拉第电磁感应定律得：ab弧产生的感应电动势为：，由欧姆定律得：，则此时a、b两点的电势差为。
5.答案：D
解析：根据电磁感应现象,只要穿过闭合回路的磁通量发生变化,回路中就会产生感应电流,套环就会受到磁场的安培力,就会跳起来。即使接到直流电源上,在闭合开关的瞬间,线圈中的磁通量也会变化,B错;电源电压越高,线圈匝数越多,现象会越明显,A错;套环未动,一定是套环中没有产生感应电流,可能套环不是金属材料的,故选D.
6.答案：D
解析：根据法拉第电磁感应定律,感应电动势,由欧姆定律得通过电阻R的电流.圆盘相当于电源,由右手定则判断可知电流方向为由边缘指向圆心,所以电阻R中的电流方向为由d到c,选项D正确.
7.答案：B
解析：磁感应强度的变化率,法拉第电磁感应定律公式可写成,其中磁场中的有效面积,代入得,选项B正确，ACD错误.
8.答案：D
解析：真空冶炼炉在冶炼高质量的合金时，是使金属材料发生涡流而快速发热的，故A错误；如图是充电器工作时绕制线圈的铁芯中会发热是因为线圈在铁芯中产生涡流而发热的，故B错误；安检门可以探测人身是否携带金属物品是通过物体上产生涡流而使报警器发出警告的，故C错误；工人穿上金属丝织成的衣服可以高压带电作业是利用静电屏蔽原理，故D正确。本题选择不是利用涡流现象的，故选D?
9.答案：D
解析：A.变压器可以改变交流电的电压但不能改变频率,故A错误;B.扼流圈对交流的阻碍作用是因为线圈产生了自感现象,不是因为电阻的热效应,故B错误;C.真空冶炼炉的工作原理是炉中金属产生涡流使炉內金属熔化,不是炉体产生涡流,故C错误;D.磁电式仪表中用来做线圈骨架的铝框中可以产生感应电流能起电磁阻尼的作用,故D正确;故选:D.
10.答案：C
解析：ABC、当S闭合时，由于L的阻碍，电流从两灯中流过，故两灯同时亮，并且流过的电流相等，故两灯的亮度相同；但电路稳定后，灯泡A被短路而熄灭，B灯更亮，最后保持不变，故C正确，AB错误；D、S断开时，B中电流消失，故立即熄灭；而A中由于电感中产生感应电动势，使A亮一下后逐渐熄灭，故D错误；故选∶C.
