专题20　练习使用多用电表
专题20　练习使用多用电表
1．某同学用多用电表的欧姆挡的“false”挡测量一个电阻的阻值，发现表的指针偏转角度很大，为了准确测定该电阻的阻值，正确的做法是（　　）
A．应把选择开关换到“false”挡，重新进行欧姆调零后再测量
B．应把选择开关换到“false”挡，不用再进行欧姆调零就直接测量
C．应把选择开关换到“false”挡，重新进行欧姆调零后再测量
D．应把选择开关换到“false”挡，不用再进行欧姆调零就直接测量
2．关于多用电表的使用，下列说法中正确的是（　　）
A．用电流档测电流或用电压挡测电压前，必须检查机械零点
B．用电阻档测电阻前，不需要检查机械零点
C．用电阻档测电阻时，若从一个倍率变换到另一个倍率，不需要重新检查欧姆零点
D．用电阻档测电阻时，被测电阻的阻值越大，指针向右转过的角度就越大
3．关于多用电表的使用，下列说法中正确的是（　　）
A．测量电阻时每次换挡都需要欧姆调零
B．测量直流电压、直流电流时电流从“+”接线柱流入多用电表，测电阻时电流从“一”接线柱流入多用电表
C．测量电压、电流前要进行机械调零，测电阻时不需要进行机械调零
D．用欧姆挡测电阻时，被测电阻的阻值越大，指针向右转过的角度就越大
4．关于多用电表及其使用操作，下列说法正确的是（　　）
A．使用欧姆表测电阻要选择合适的挡位，使指针指到中央刻度线附近
B．测量不同电阻，每次都必须重新调零再进行测量
C．测电流电压时，电流从红表笔流入黑表笔流出，测电阻时恰好相反
D．多用电表的指针偏角越大，被测电阻的阻值越大
5．下列说法中正确的是（ ）
A．半导体材料的导电性能会因为光照、温度变化等因素影响而发生显著变化
B．伏安法测大电阻时应选择外接法，且测量值小于真实值
C．用多用电表欧姆档测电阻，每次换挡后都需进行机械调零
D．多用电表红表笔连接内置电源的正极，黑表笔连接内置电源的负极
6．关于指针式多用电表的使用，下列说法正确的是（　　）
A．测电阻时，指针偏转至靠近刻度盘最右端，需要将倍率调换到更高倍率挡
B．测电阻时，为保证接触良好，可以用手直接将表笔和电阻捏紧
C．欧姆表换挡后，不需要重新进行欧姆调零，即可直接测电阻
D．测电流时，电流从红表笔流入多用电表，黑表笔流出

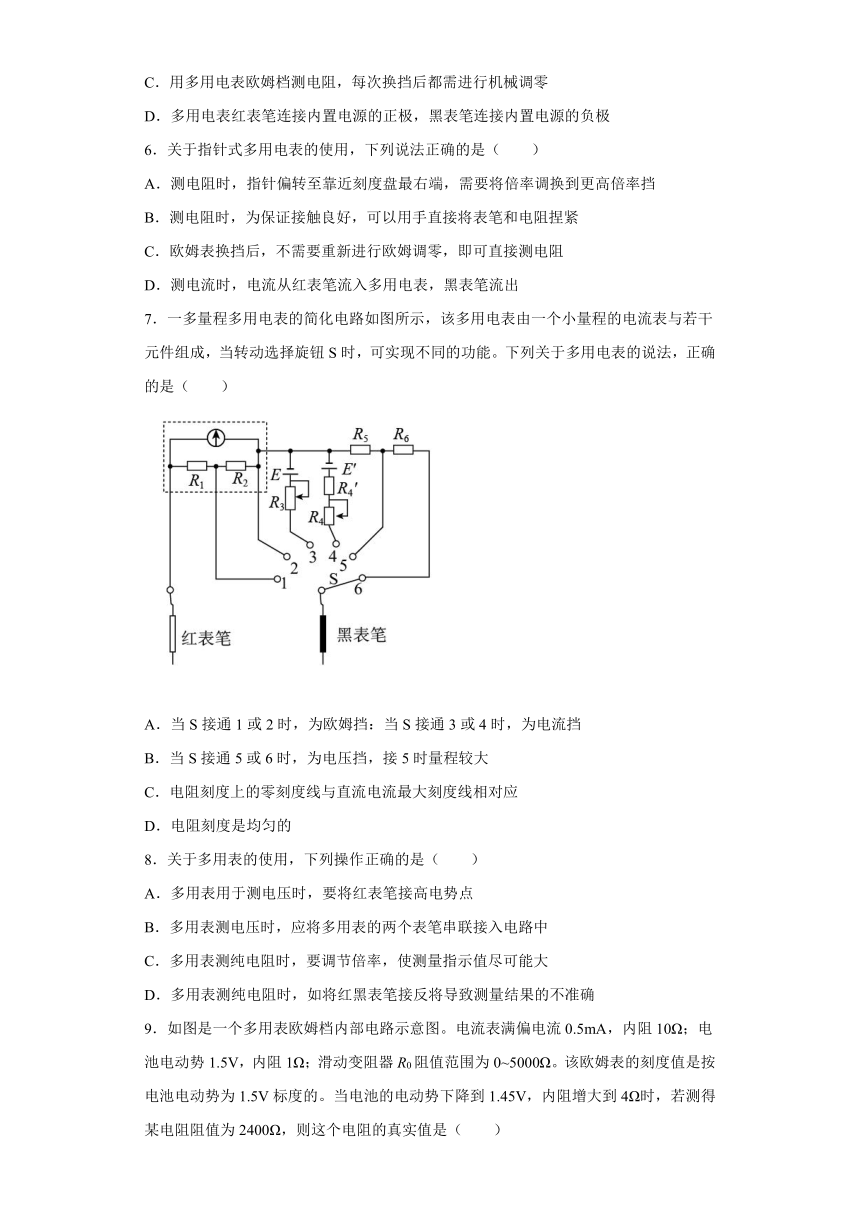

7．一多量程多用电表的简化电路如图所示，该多用电表由一个小量程的电流表与若干元件组成，当转动选择旋钮S时，可实现不同的功能。下列关于多用电表的说法，正确的是（　　）
A．当S接通1或2时，为欧姆挡：当S接通3或4时，为电流挡
B．当S接通5或6时，为电压挡，接5时量程较大
C．电阻刻度上的零刻度线与直流电流最大刻度线相对应
D．电阻刻度是均匀的
8．关于多用表的使用，下列操作正确的是（　　）
A．多用表用于测电压时，要将红表笔接高电势点
B．多用表测电压时，应将多用表的两个表笔串联接入电路中
C．多用表测纯电阻时，要调节倍率，使测量指示值尽可能大
D．多用表测纯电阻时，如将红黑表笔接反将导致测量结果的不准确
9．如图是一个多用表欧姆档内部电路示意图。电流表满偏电流0.5mA，内阻10Ω；电池电动势1.5V，内阻1Ω；滑动变阻器R0阻值范围为0~5000Ω。该欧姆表的刻度值是按电池电动势为1.5V标度的。当电池的电动势下降到1.45V，内阻增大到4Ω时，若测得某电阻阻值为2400Ω，则这个电阻的真实值是（　　）
A．2600Ω B．2320Ω C．2200Ω D．2100Ω
10．关于多用电表的使用，下列说法正确的有（　　）
A．甲图是用多用电表直流电压档测量小灯泡两端的电压，表笔接法正确
B．乙图是用多用电表直流电流档测量电路中的电流，表笔接法错误
C．丙图中用的是多用电表电阻档测量二极管的正向电阻
D．丁图中用的是多用电表电阻档测量二极管的正向电阻
11．某同学用多用电表粗测电阻丝的阻值，当用“×10”挡时发现指针偏转角度过大，他应该换用____________（填“×1”或“×100”）挡，进行一系列正确操作后，指针静止时位置如图所示，则金属丝的阻值约为______________Ω（结果保留两位有效数字）。
12．新冠肺炎疫情在我国得到了有效控制，现已步入常态化疫情防控阶段。小宇同学想制作一个温度传感器，作为简易体温计。如图所示，小宇同学将多用电表R的选择开关置于“欧姆”挡，再将电表的两支表笔与正温度系数（阻值随温度的升高而减小）的热敏电阻Rt的两端相连，这时表针恰好指在刻度盘的正中间。若往Rt上擦一些酒精，表针将___________（选填“向左”“向右”或“不会”）移动。
13．选用“×10”倍率的电阻挡估测元件电阻，发现多用表指针偏转过大，因此需选择倍率的电阻挡___________（填：“×1”或“×100”）。
14．如图，这个多用电表没有OFF挡。两位同学用过这个多用电表以后，分别把选择开关放在甲、乙所示的位置。你认为谁的做法符合规范？不规范的做法可能会有何种风险？
15．请回答下列问题。
（1）用多用电表测量直流电流时，红表笔和黑表笔哪个电势较高？
（2）用多用电表测量直流电压时，红表笔和黑表笔哪个电势较高？
1．C2．A3．A4．A5．A6．D7．C8．A9．B10．C
11．×1 10
12．向左
13．×1
14．甲，消耗表内的电池的电量和下次测量时忘记换档烧表
15．(1)红表笔；(2)红表笔
