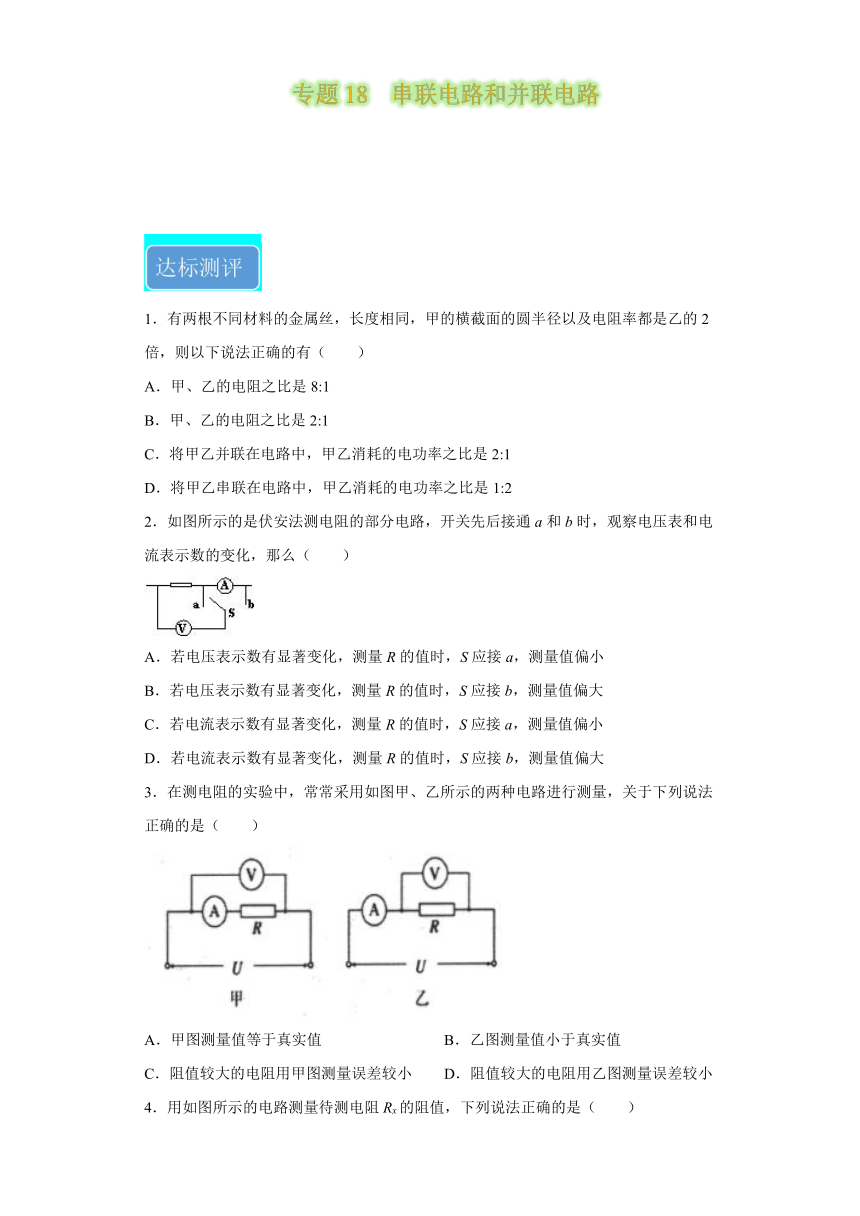

专题18　串联电路和并联电路
专题18　串联电路和并联电路
1．有两根不同材料的金属丝，长度相同，甲的横截面的圆半径以及电阻率都是乙的2倍，则以下说法正确的有（ ）
A．甲、乙的电阻之比是8:1
B．甲、乙的电阻之比是2:1
C．将甲乙并联在电路中，甲乙消耗的电功率之比是2:1
D．将甲乙串联在电路中，甲乙消耗的电功率之比是1:2
2．如图所示的是伏安法测电阻的部分电路，开关先后接通a和b时，观察电压表和电流表示数的变化，那么（　　）
A．若电压表示数有显著变化，测量R的值时，S应接a，测量值偏小
B．若电压表示数有显著变化，测量R的值时，S应接b，测量值偏大
C．若电流表示数有显著变化，测量R的值时，S应接a，测量值偏小
D．若电流表示数有显著变化，测量R的值时，S应接b，测量值偏大
3．在测电阻的实验中，常常采用如图甲、乙所示的两种电路进行测量，关于下列说法正确的是（　　）
A．甲图测量值等于真实值 B．乙图测量值小于真实值
C．阻值较大的电阻用甲图测量误差较小 D．阻值较大的电阻用乙图测量误差较小

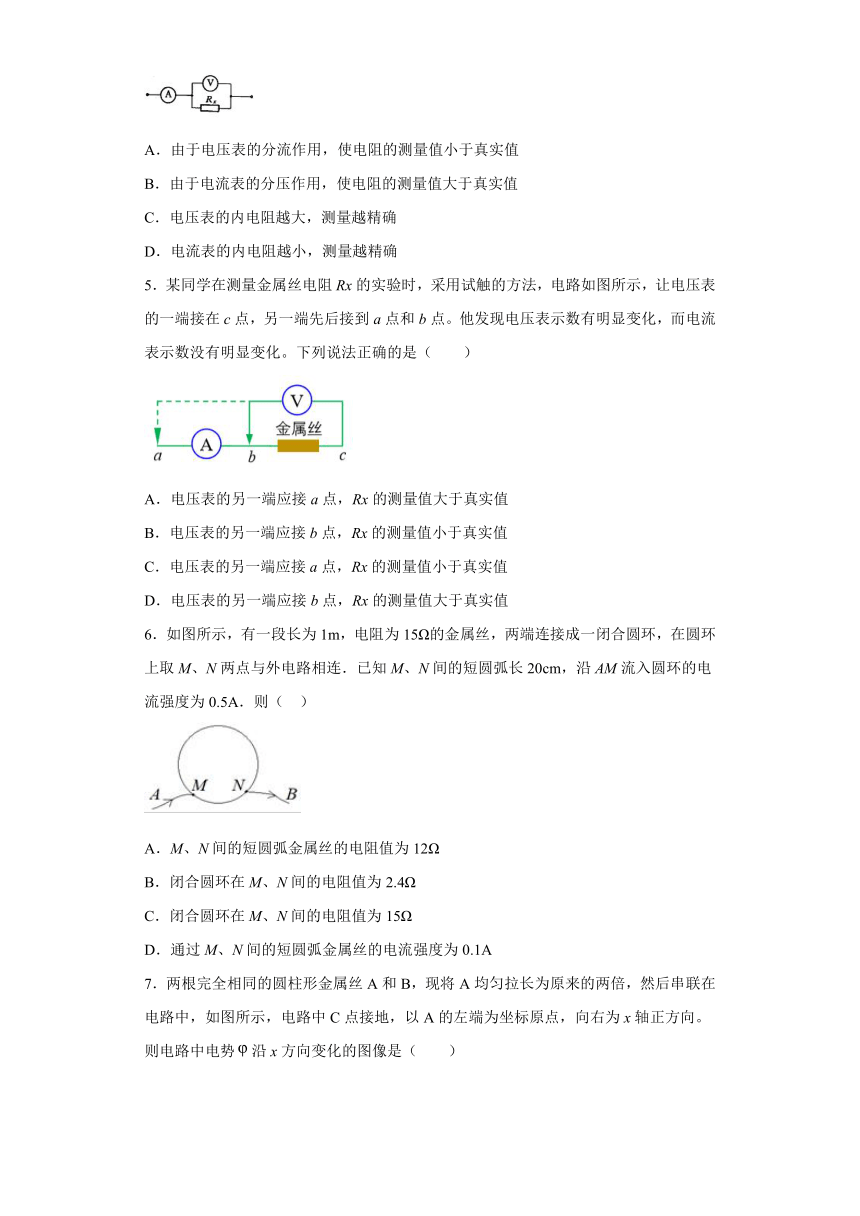

4．用如图所示的电路测量待测电阻Rx的阻值，下列说法正确的是（　　）
A．由于电压表的分流作用，使电阻的测量值小于真实值
B．由于电流表的分压作用，使电阻的测量值大于真实值
C．电压表的内电阻越大，测量越精确
D．电流表的内电阻越小，测量越精确
5．某同学在测量金属丝电阻Rx的实验时，采用试触的方法，电路如图所示，让电压表的一端接在c点，另一端先后接到a点和b点。他发现电压表示数有明显变化，而电流表示数没有明显变化。下列说法正确的是（　　）
A．电压表的另一端应接a点，Rx的测量值大于真实值
B．电压表的另一端应接b点，Rx的测量值小于真实值
C．电压表的另一端应接a点，Rx的测量值小于真实值
D．电压表的另一端应接b点，Rx的测量值大于真实值
6．如图所示，有一段长为1m，电阻为15Ω的金属丝，两端连接成一闭合圆环，在圆环上取M、N两点与外电路相连．已知M、N间的短圆弧长20cm，沿AM流入圆环的电流强度为0.5A．则（ ）
A．M、N间的短圆弧金属丝的电阻值为12Ω
B．闭合圆环在M、N间的电阻值为2.4Ω
C．闭合圆环在M、N间的电阻值为15Ω
D．通过M、N间的短圆弧金属丝的电流强度为0.1A

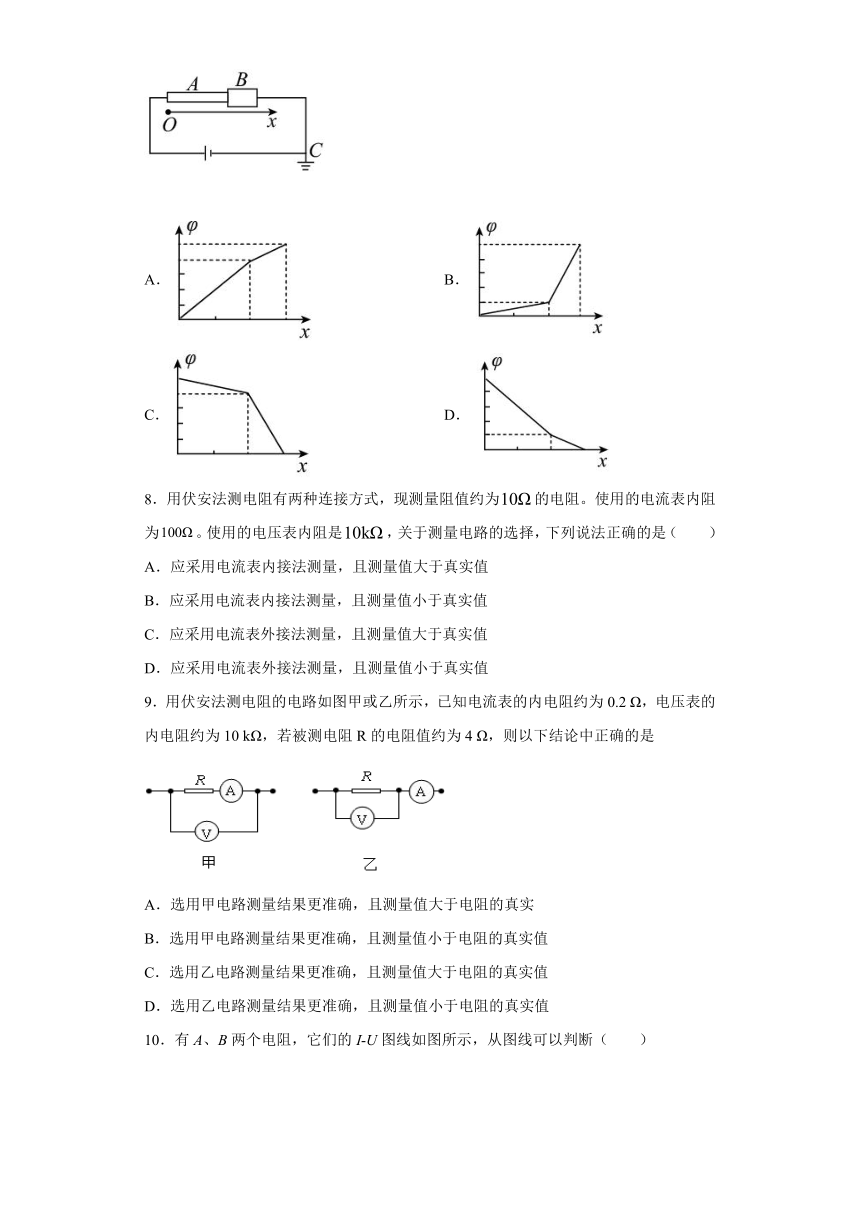

7．两根完全相同的圆柱形金属丝A和B，现将A均匀拉长为原来的两倍，然后串联在电路中，如图所示，电路中C点接地，以A的左端为坐标原点，向右为x轴正方向。则电路中电势false沿x方向变化的图像是（　　）
A． B．
C． D．
8．用伏安法测电阻有两种连接方式，现测量阻值约为false的电阻。使用的电流表内阻为false。使用的电压表内阻是false，关于测量电路的选择，下列说法正确的是（　　）
A．应采用电流表内接法测量，且测量值大于真实值
B．应采用电流表内接法测量，且测量值小于真实值
C．应采用电流表外接法测量，且测量值大于真实值
D．应采用电流表外接法测量，且测量值小于真实值
9．用伏安法测电阻的电路如图甲或乙所示，已知电流表的内电阻约为0.2 Ω，电压表的内电阻约为10 kΩ，若被测电阻R的电阻值约为4 Ω，则以下结论中正确的是
A．选用甲电路测量结果更准确，且测量值大于电阻的真实
B．选用甲电路测量结果更准确，且测量值小于电阻的真实值
C．选用乙电路测量结果更准确，且测量值大于电阻的真实值
D．选用乙电路测量结果更准确，且测量值小于电阻的真实值
10．有A、B两个电阻，它们的I-U图线如图所示，从图线可以判断（　　）
A．电阻A的电阻率大于电阻B的电阻率
B．电阻A的阻值小于电阻B的阻值
C．两电阻并联时,流过电阻A的电流强度较小
D．两电阻串联时,电阻A消耗的功率较大
11．如图为某同学用电流表和电压表测量电阻的部分实验电路图。在某次测量中，电压表的示数为9.0V，电流表的示数为0.30A，根据测量数据可计算出电阻R=______Ω。由于电流表内阻的影响，实验中电阻的测量值______（选填“大于”或“小于”）它的真实值。
12．伏安法测电阻有两种方法：电流表内接法和电流表外接法，这两种方法测量结果都有误差，内接法测量值比真实值偏________，外接法测量值比真实值偏________。（填“大”或“小”）
13．有一个未知电阻Rx，用图中左和右两种电路分别对它进行测量，用左图电路测量时，两表读数分别为6V，6mA，用右图电路测量时，两表读数分别为5.9V，10mA，则用______图所示电路测该电阻的阻值误差较小，测量值Rx=______Ω，测量值比真实值偏______（填“大”或“小”）。
14．图是一种悬球式加速度仪的原理图，用它可以测定沿水平轨道做匀变速直线运动的列车的加速度，质量为m的金属球系在细金属丝下端，金属丝上端固定在O点，false是长为L的均匀电阻丝，阻值为R，金属丝和电阻丝接触良好，摩擦不计，在false的中点C焊接一根导线，从O点也引出一根导线，这两根导线之间接一个零刻度在中间的电压表V（金属丝和连接用的导线的电阻不计），图中虚线false与false垂直，false，电阻丝false两端接在电压为U的稳压电源上，整个装置固定在列车中，且false为列车的前进方向，那么，由电压表的读数就可以测出列车加速度的大小：
（1）当列车沿水平轨道向右做匀加速直线运动时，写出加速度大小a和金属丝偏转角false间的关系式；
（2）写出加速度a和电压表读数false的关系式；
（3）该装置能测定的最大加速度为多大？
15．如图所示是一种悬球式加速度仪，它可以用来测定沿水平轨道做匀加速直线运动的列车的加速度。m是一个金属球，它系在细金属丝的下端，金属丝的上端悬挂在O点，AB是一根长为l的电阻丝，其阻值为R。金属丝与电阻丝接触良好，摩擦不计。电阻丝的中点C焊接一根导线。从O点也引出一根导线，两线之间接入一个电压表V（金属丝和导线电阻不计）。图中虚线OC与AB相垂直，且OC=h，电阻丝AB接在电压恒为U的直流稳压电源上。整个装置固定在列车中使AB沿着车前进的方向。列车静止时金属丝呈竖直状态；当列车加速或减速前进时，金属线将偏离竖直方向θ，从电压表的读数变化可以测出加速度的大小。
(1)当列车向右做匀加速直线运动时，试写出加速度a与θ角的关系及加速度a与电压表读数U′的对应关系；
(2)这个装置能测得的最大加速度是多少？
1．CD2．AD3．BC4．AC5．B6．B7．D8．D9．D10．B
11．30 大于
12．大 小
13．左 1000 大
14．（1）false；（2）false；（3）false
15．(1)false；(2)false
