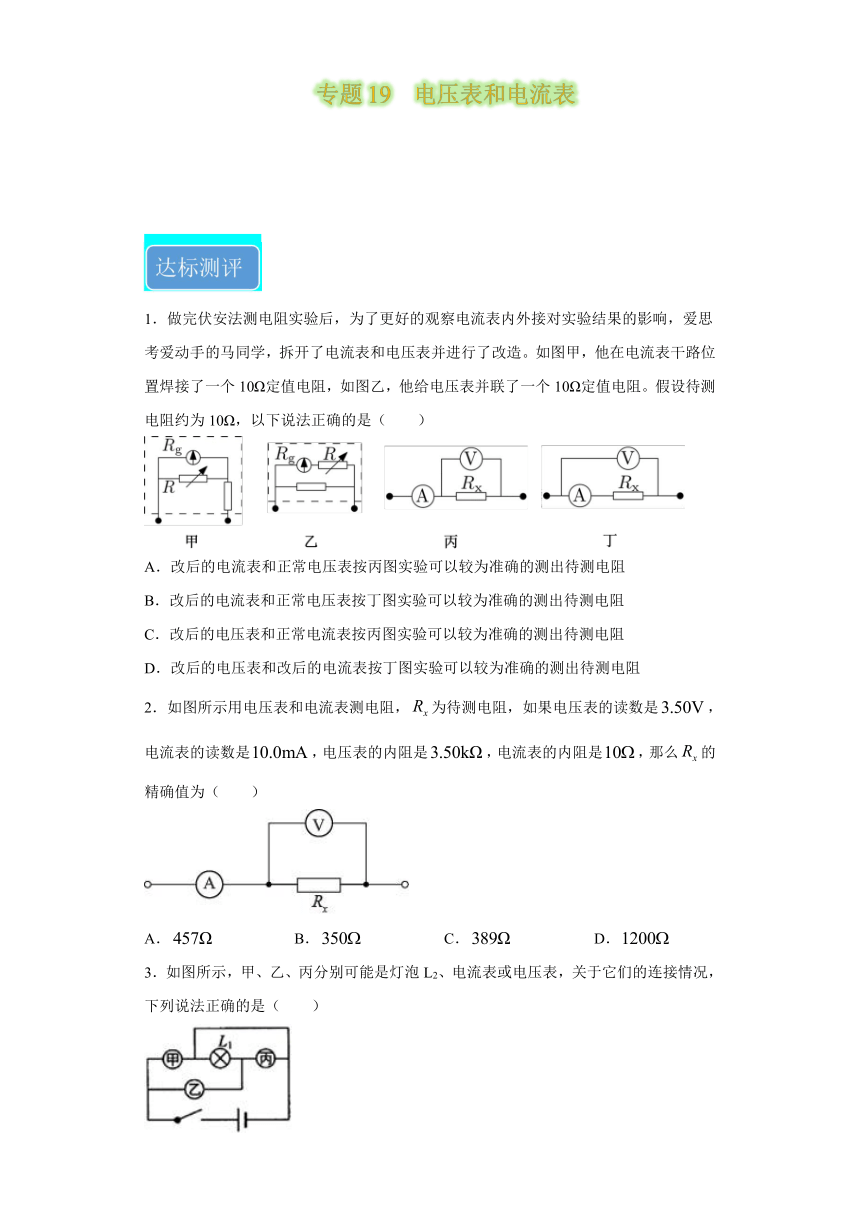

专题19　电压表和电流表
专题19　电压表和电流表
1．做完伏安法测电阻实验后，为了更好的观察电流表内外接对实验结果的影响，爱思考爱动手的马同学，拆开了电流表和电压表并进行了改造。如图甲，他在电流表干路位置焊接了一个10Ω定值电阻，如图乙，他给电压表并联了一个10Ω定值电阻。假设待测电阻约为10Ω，以下说法正确的是（　　）
A．改后的电流表和正常电压表按丙图实验可以较为准确的测出待测电阻
B．改后的电流表和正常电压表按丁图实验可以较为准确的测出待测电阻
C．改后的电压表和正常电流表按丙图实验可以较为准确的测出待测电阻
D．改后的电压表和改后的电流表按丁图实验可以较为准确的测出待测电阻
2．如图所示用电压表和电流表测电阻，false为待测电阻，如果电压表的读数是false，电流表的读数是false，电压表的内阻是false，电流表的内阻是false，那么false的精确值为（　　）
A．false B．false C．false D．false

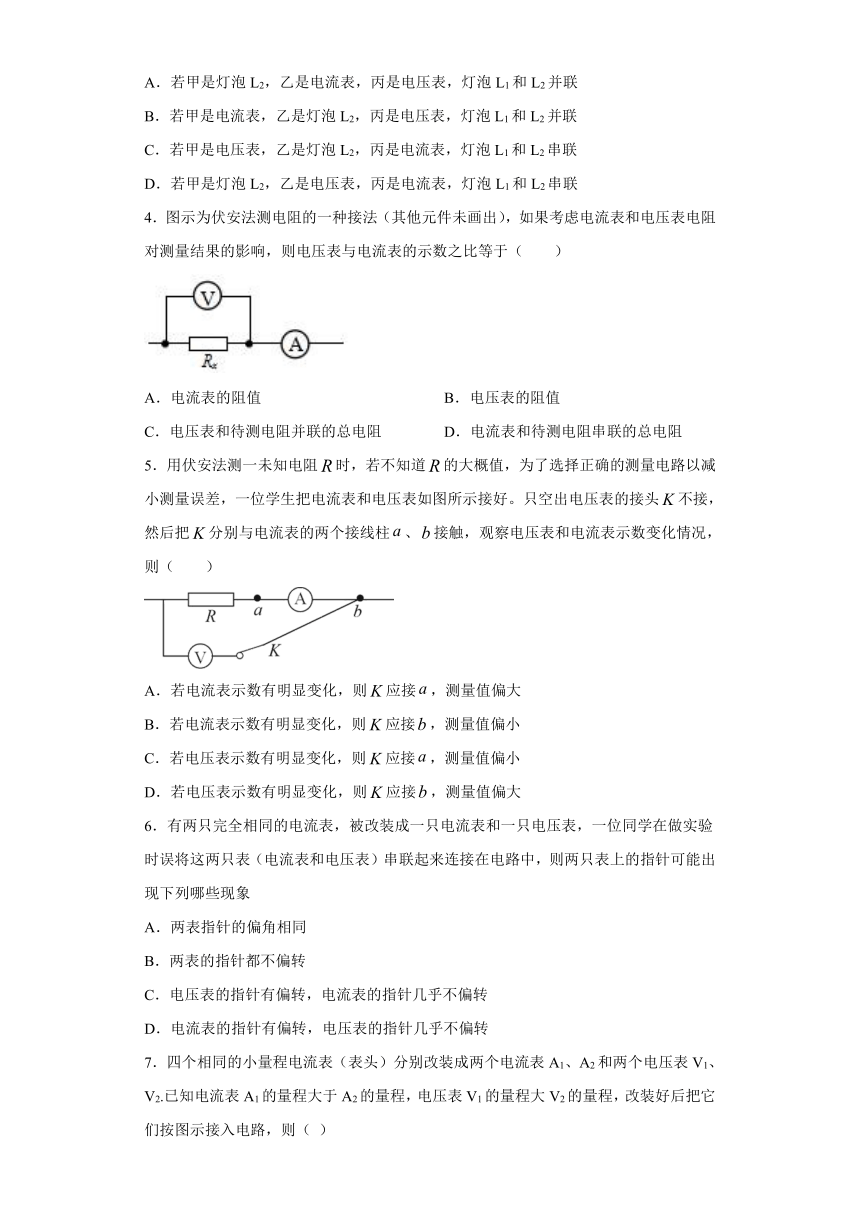

3．如图所示，甲、乙、丙分别可能是灯泡L2、电流表或电压表，关于它们的连接情况，下列说法正确的是（　　）
A．若甲是灯泡L2，乙是电流表，丙是电压表，灯泡L1和L2并联
B．若甲是电流表，乙是灯泡L2，丙是电压表，灯泡L1和L2并联
C．若甲是电压表，乙是灯泡L2，丙是电流表，灯泡L1和L2串联
D．若甲是灯泡L2，乙是电压表，丙是电流表，灯泡L1和L2串联
4．图示为伏安法测电阻的一种接法（其他元件未画出），如果考虑电流表和电压表电阻对测量结果的影响，则电压表与电流表的示数之比等于（　　）
A．电流表的阻值 B．电压表的阻值
C．电压表和待测电阻并联的总电阻 D．电流表和待测电阻串联的总电阻
5．用伏安法测一未知电阻false时，若不知道false的大概值，为了选择正确的测量电路以减小测量误差，一位学生把电流表和电压表如图所示接好。只空出电压表的接头false不接，然后把false分别与电流表的两个接线柱false、false接触，观察电压表和电流表示数变化情况，则（　　）
A．若电流表示数有明显变化，则false应接false，测量值偏大
B．若电流表示数有明显变化，则false应接false，测量值偏小
C．若电压表示数有明显变化，则false应接false，测量值偏小
D．若电压表示数有明显变化，则false应接false，测量值偏大
6．有两只完全相同的电流表，被改装成一只电流表和一只电压表，一位同学在做实验时误将这两只表（电流表和电压表）串联起来连接在电路中，则两只表上的指针可能出现下列哪些现象
A．两表指针的偏角相同
B．两表的指针都不偏转
C．电压表的指针有偏转，电流表的指针几乎不偏转
D．电流表的指针有偏转，电压表的指针几乎不偏转

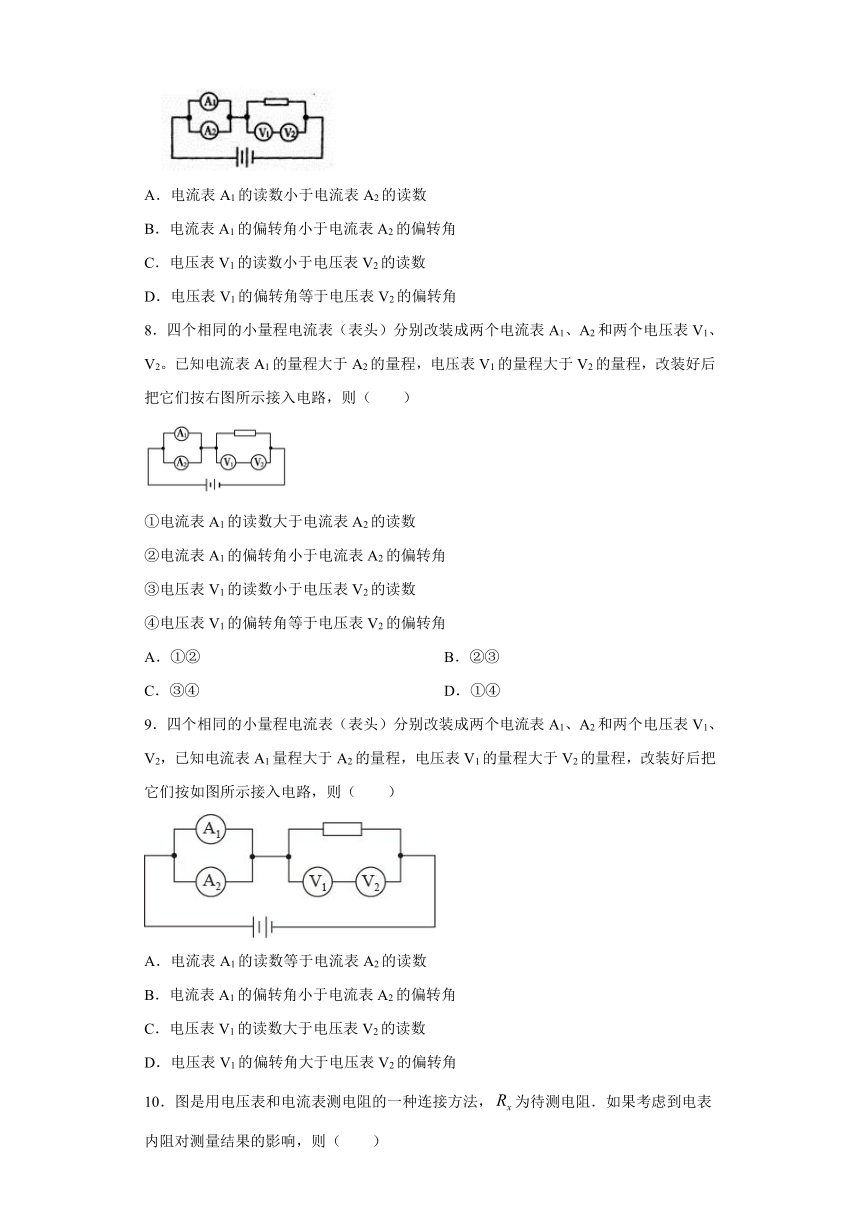

7．四个相同的小量程电流表（表头）分别改装成两个电流表A1、A2和两个电压表V1、V2.已知电流表A1的量程大于A2的量程，电压表V1的量程大V2的量程，改装好后把它们按图示接入电路，则（ ）
A．电流表A1的读数小于电流表A2的读数
B．电流表A1的偏转角小于电流表A2的偏转角
C．电压表V1的读数小于电压表V2的读数
D．电压表V1的偏转角等于电压表V2的偏转角
8．四个相同的小量程电流表（表头）分别改装成两个电流表A1、A2和两个电压表V1、V2。已知电流表A1的量程大于A2的量程，电压表V1的量程大于V2的量程，改装好后把它们按右图所示接入电路，则（　　）
①电流表A1的读数大于电流表A2的读数
②电流表A1的偏转角小于电流表A2的偏转角
③电压表V1的读数小于电压表V2的读数
④电压表V1的偏转角等于电压表V2的偏转角
A．①② B．②③
C．③④ D．①④
9．四个相同的小量程电流表（表头）分别改装成两个电流表A1、A2和两个电压表V1、V2，已知电流表A1量程大于A2的量程，电压表V1的量程大于V2的量程，改装好后把它们按如图所示接入电路，则（　　）
A．电流表A1的读数等于电流表A2的读数
B．电流表A1的偏转角小于电流表A2的偏转角
C．电压表V1的读数大于电压表V2的读数
D．电压表V1的偏转角大于电压表V2的偏转角
10．图是用电压表和电流表测电阻的一种连接方法，false为待测电阻．如果考虑到电表内阻对测量结果的影响，则（ ）
A．电压表示数大于false两端的实际电压，电流表示数大于通过false的实际电流
B．电压表示数大于false两端的实际电压，电流表示数等于通过false的实际电流
C．电压表示数等于false两端的实际电压，电流表示数大于通过false的实际电流
D．电压表示等于false两端的实际电压，电流表示数等于通过false的实际电流
11．用两只完全相同的电流计分别改装成一只电流表和一只电压表。将它们串联起来接入电路中，如图所示，此时电流表指针的偏转角___________电压表指针的偏转角。（选填“大于”、“小于”或“等于”）
12．电流表和电压表都是由小量程的电流表（表头）改装成的。请回答下面问题：
（1）电流表G（表头）有三个主要参数，满偏电流（Ig）、满偏电压（Ug）、内阻（Rg），它们间的关系是____________ （请用题目所给字母作答）。
（2）把小量程的电流表改装成较大量程的电压表需________（填写“串联”或“并联”）一个电阻；把小量程的电流表改装成较大量程的电流表需_________ （填写“串联”或“并联”）一个电阻。
13．如图所示的电路中，电流表G的内阻false，满偏电流false，false，false。
(1)当false和false均断开时，改装成的是电压表，量程为_______V。
(2)当false和false均闭合时，改装成的是电流表，量程为_______A．
14．如图所示的电路中，三个电阻的阻值均为6欧，电压U恒为18伏，求
(1)电流表和电压表的示数；
(2)将电压表和电流表的位置互换，电流表和电压表的示数．
15．图示电路中false，false，滑动变阻器false上标有“20Ω 2A”字样，理想电压表的量程有false和false两档，理想电流表的量程有false和false两档。闭合电键S，将滑片P从最左端向右移动到某位置时，电压表、电流表示数分别为2.5V和0.3A；继续向右移动滑片P至另一位置，电压表指针指在满偏的false，电流表指针指在满偏的false，求：
(1)试判断电流、电压表所用的量程及此时电流表示数；
(2)该电源的电动势。
1．A2．C3．A4．C5．C6．C7．D8．D9．C10．B
11．小于
12．Ug=IgRg 串联 并联
13．6 3
14．(1)1A和12V(2)3A和9V
15．(1) 电压表量程false，读数为false；电流表示数变小，false，电流表示数为0.15A ；(2)7.5V
