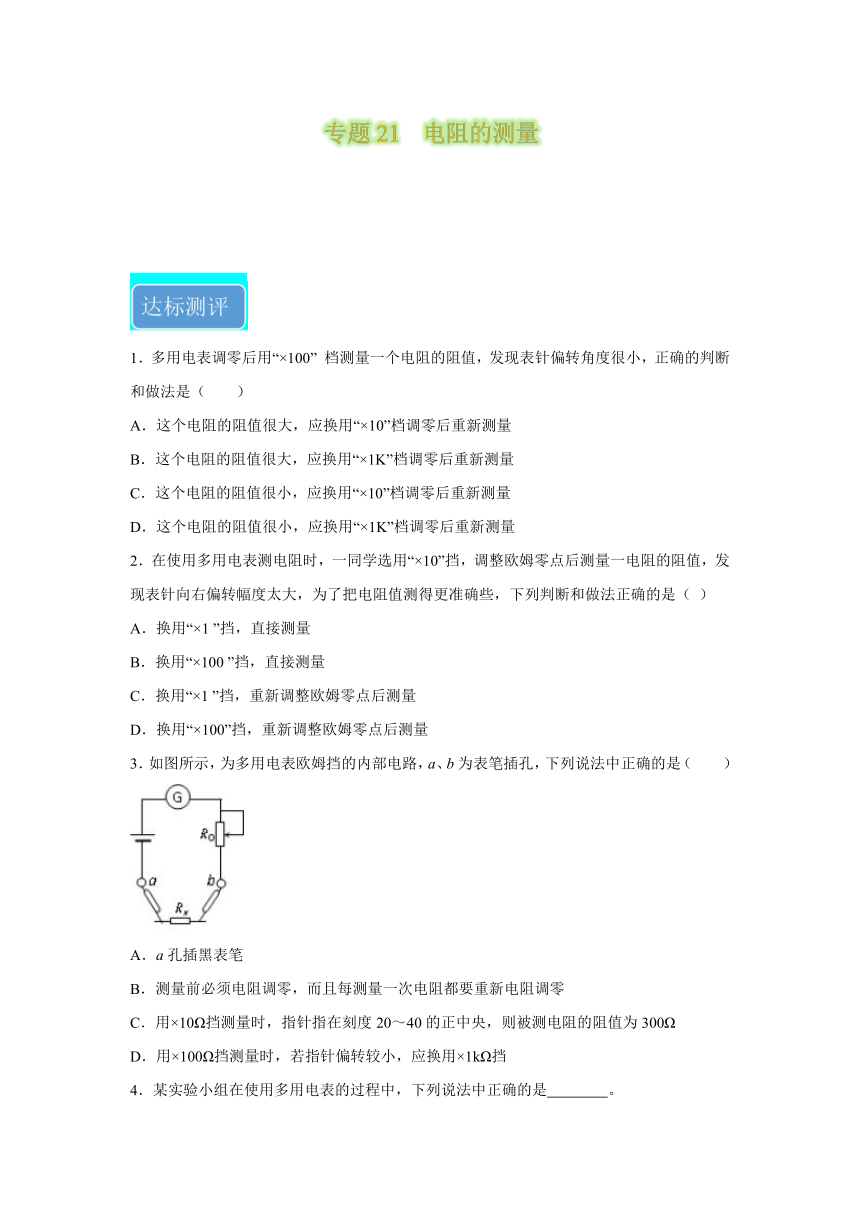

专题21　电阻的测量
专题21　电阻的测量
1．多用电表调零后用“×100” 档测量一个电阻的阻值，发现表针偏转角度很小，正确的判断和做法是（　　）
A．这个电阻的阻值很大，应换用“×10”档调零后重新测量
B．这个电阻的阻值很大，应换用“×1K”档调零后重新测量
C．这个电阻的阻值很小，应换用“×10”档调零后重新测量
D．这个电阻的阻值很小，应换用“×1K”档调零后重新测量
2．在使用多用电表测电阻时，一同学选用“×10”挡，调整欧姆零点后测量一电阻的阻值，发现表针向右偏转幅度太大，为了把电阻值测得更准确些，下列判断和做法正确的是（ ）
A．换用“×1 ”挡，直接测量
B．换用“×100 ”挡，直接测量
C．换用“×1 ”挡，重新调整欧姆零点后测量
D．换用“×100”挡，重新调整欧姆零点后测量
3．如图所示，为多用电表欧姆挡的内部电路，a、b为表笔插孔，下列说法中正确的是（　　）
A．a孔插黑表笔
B．测量前必须电阻调零，而且每测量一次电阻都要重新电阻调零
C．用×10Ω挡测量时，指针指在刻度20～40的正中央，则被测电阻的阻值为300Ω
D．用×100Ω挡测量时，若指针偏转较小，应换用×1kΩ挡

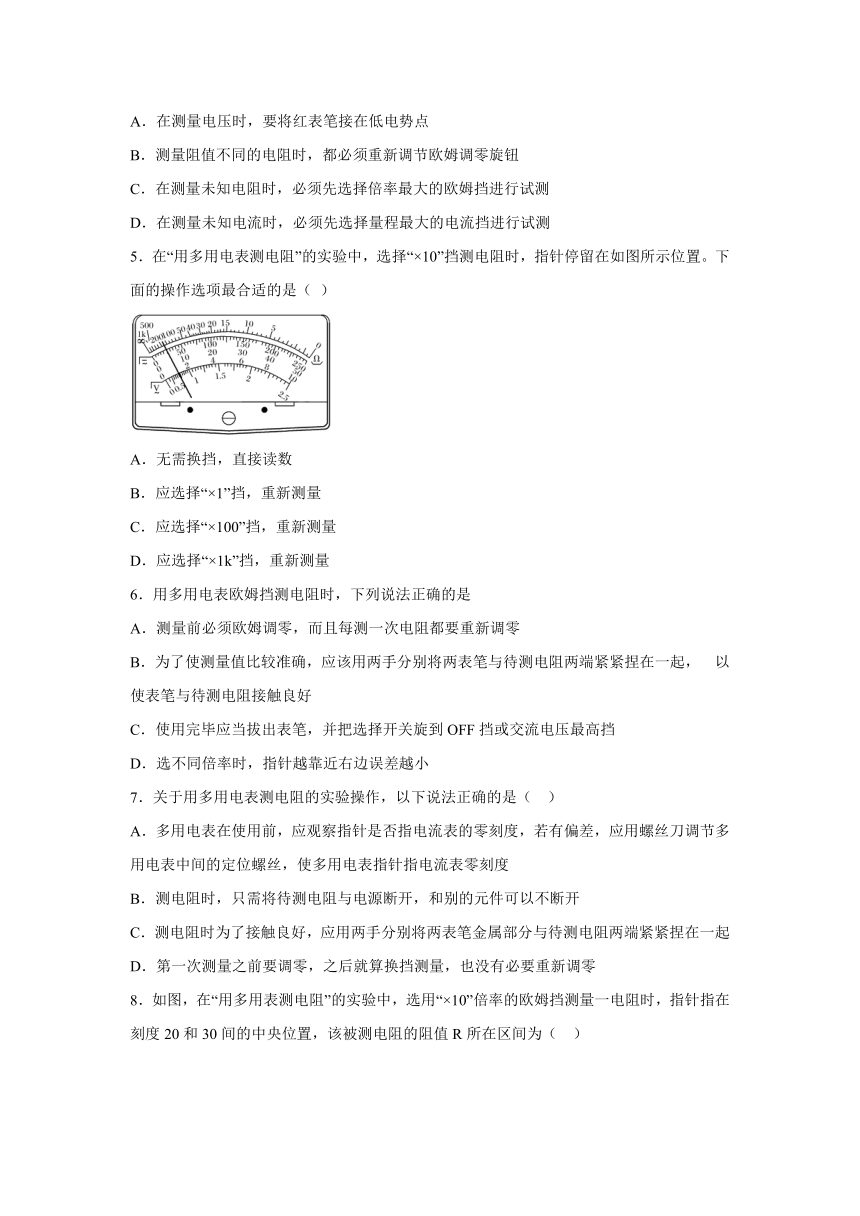

4．某实验小组在使用多用电表的过程中，下列说法中正确的是 。
A．在测量电压时，要将红表笔接在低电势点
B．测量阻值不同的电阻时，都必须重新调节欧姆调零旋钮
C．在测量未知电阻时，必须先选择倍率最大的欧姆挡进行试测
D．在测量未知电流时，必须先选择量程最大的电流挡进行试测
5．在“用多用电表测电阻”的实验中，选择“×10”挡测电阻时，指针停留在如图所示位置。下面的操作选项最合适的是（ ）
A．无需换挡，直接读数
B．应选择“×1”挡，重新测量
C．应选择“×100”挡，重新测量
D．应选择“×1k”挡，重新测量
6．用多用电表欧姆挡测电阻时，下列说法正确的是
A．测量前必须欧姆调零，而且每测一次电阻都要重新调零
B．为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起， 以使表笔与待测电阻接触良好
C．使用完毕应当拔出表笔，并把选择开关旋到OFF挡或交流电压最高挡
D．选不同倍率时，指针越靠近右边误差越小
7．关于用多用电表测电阻的实验操作，以下说法正确的是（ ）
A．多用电表在使用前，应观察指针是否指电流表的零刻度，若有偏差，应用螺丝刀调节多用电表中间的定位螺丝，使多用电表指针指电流表零刻度
B．测电阻时，只需将待测电阻与电源断开，和别的元件可以不断开
C．测电阻时为了接触良好，应用两手分别将两表笔金属部分与待测电阻两端紧紧捏在一起
D．第一次测量之前要调零，之后就算换挡测量，也没有必要重新调零
8．如图，在“用多用表测电阻”的实验中，选用“×10”倍率的欧姆挡测量一电阻时，指针指在刻度20和30间的中央位置，该被测电阻的阻值R所在区间为（ ）
A．20Ω＜R＜25Ω B．25Ω≤R＜30Ω
C．200Ω＜R＜250Ω D．250Ω≤R＜300Ω
9．用多用电表测量某一电阻的阻值时，将选择开关旋到“×10”挡，电表指针的位置如图所示，则该电阻的阻值为（　　）
A．16.0Ω B．160Ω C．1.6kΩ D．16kΩ
10．用多用电表测量阻值约为2000 Ω的电阻，要完成下列操作：
①观察指针位置，读出电阻阻值
②将两表笔直接接触，进行调零
③把两表笔与电阻两端接触
④将选择开关扳到欧姆挡“×100”处
⑤将选择开关旋到交流电压最高档
上述操作顺序正确的应是( )
A．①②③④⑤ B．④③②①⑤ C．④②③①⑤ D．②④③①⑤
11．一多用电表的电阻挡有三个倍率，分别是×1、×10、×100．用×10挡测量某电阻时，操作步骤正确，但指针偏转角度较小，为了较准确地进行测量，应换到______________挡。如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是____________，若补上该步骤后测量，表盘的示数如图所示，则该电阻的阻值是____________Ω。若将该表选择旋钮置于1mA挡测电流，表盘仍如图所示，则被测电流为________mA。
12．如图为一正在测量电阻中的多用电表表盘和用测量圆柱体直径d的螺旋测微器，如果多用表选用×100档，则其电阻为_____Ω、圆柱直径为_____mm。
13．利用欧姆计测量电阻时，指针指在刻度盘的_______时，测量值比较准确，若指针偏离这个范围过远，应改换新_______，重新_______.
14．电压表是测量电压的器材。已知某电路两端的电压为15V，为了保证电表的安全，现用量程为15V、内阻为false的电压表与一阻值为false的定值电阻串联在一起测量该电路两端的电压，此时电压表的读数为12V。
（1）则false应为多少？
（2）如果将量程为15V、内阻为false的电压表改装成量程为60V的电压表，则应串联阻值为多大的定值电阻？
15．把一个电阻和一个半导体二极管串联后，装在盒子里，盒子外面只露出三个接线柱A、B、C，如图所示，今用多用电表的欧姆挡进行测量，几组阻值的测量情况如下表所示，试在虚线框内画出盒内元件的符号和组成的电路。
红表笔
A
C
C
B
A
B
黑表笔
C
A
B
C
B
A
阻值
有阻值
阻值同第一组所测阻值
很大
很小
很大
阻值接近第一组所测阻值
1．B2．C3．D4．D5．C6．C7．A8．C9．B10．C
11．×100 重新调零 2.2×103 0.41
12．1200 1.706
13．中央区域 倍率 调零
14．（1）false；（2）false
15．
