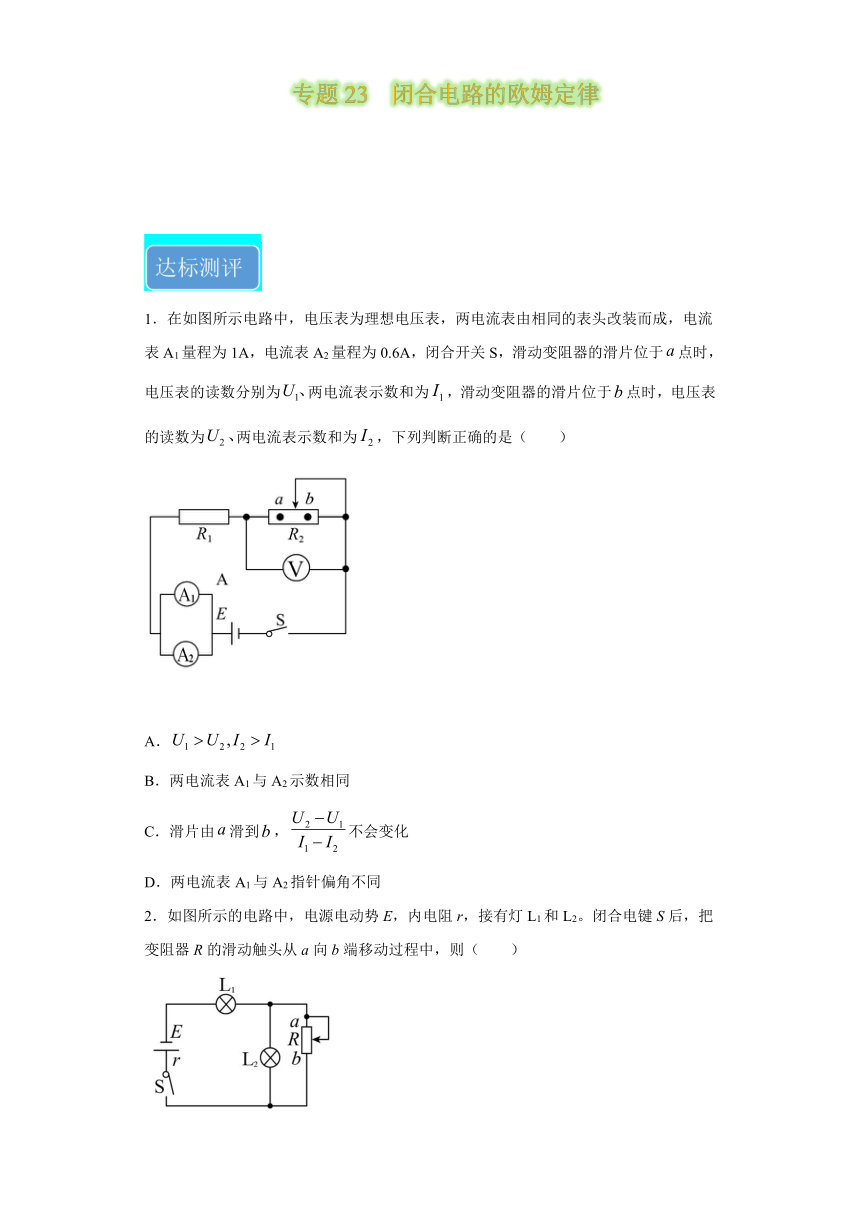

1．在如图所示电路中，电压表为理想电压表，两电流表由相同的表头改装而成，电流表A1量程为1A，电流表A2量程为0.6A，闭合开关S，滑动变阻器的滑片位于false点时，电压表的读数分别为false两电流表示数和为false，滑动变阻器的滑片位于false点时，电压表的读数为false两电流表示数和为false，下列判断正确的是（　　）
A．false
B．两电流表A1与A2示数相同
C．滑片由false滑到false，false不会变化
D．两电流表A1与A2指针偏角不同
2．如图所示的电路中，电源电动势E，内电阻r，接有灯L1和L2。闭合电键S后，把变阻器R的滑动触头从a向b端移动过程中，则（　　）
A．灯L1和灯L2都变亮 B．灯L1和灯L2都变暗
C．灯L1变暗，灯L2变亮 D．灯L1变亮，灯L2变暗

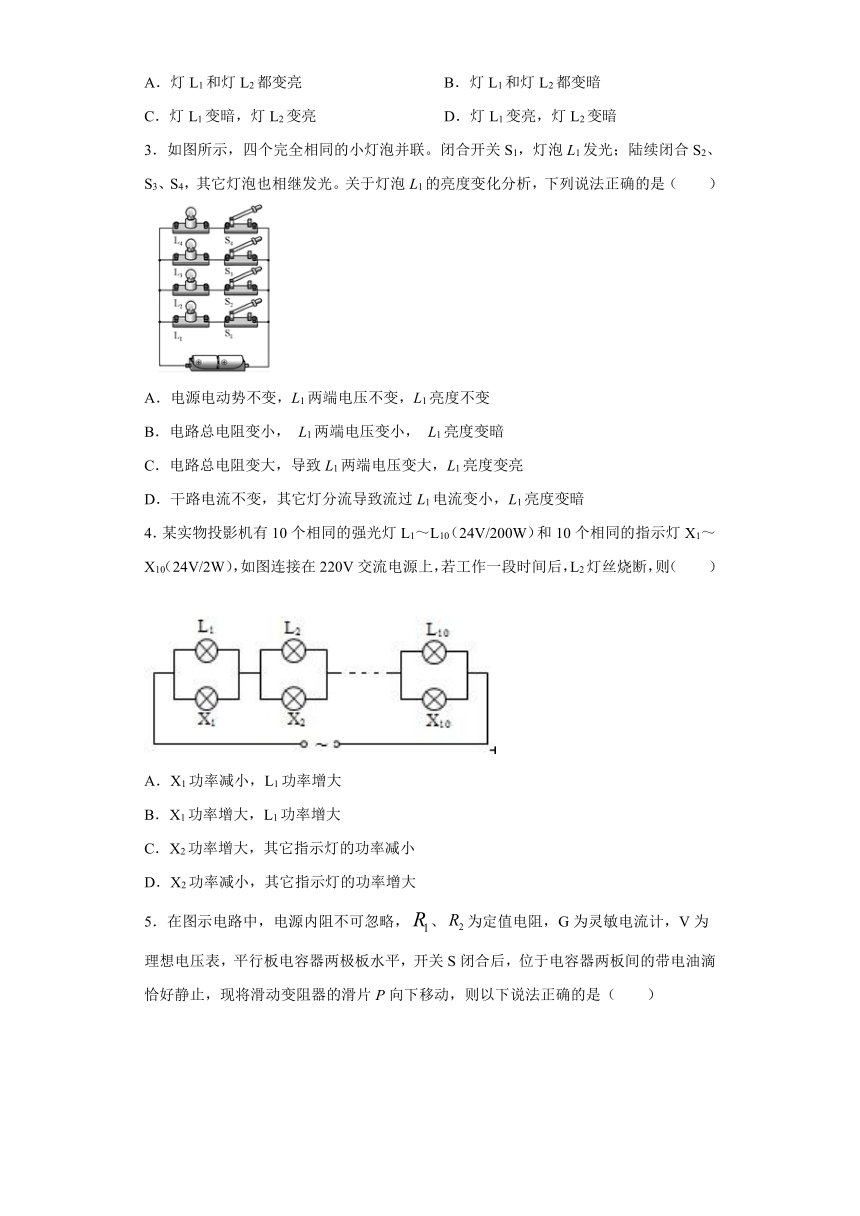

3．如图所示，四个完全相同的小灯泡并联。闭合开关S1，灯泡L1发光；陆续闭合S2、S3、S4，其它灯泡也相继发光。关于灯泡L1的亮度变化分析，下列说法正确的是（　　）
A．电源电动势不变，L1两端电压不变，L1亮度不变
B．电路总电阻变小， L1两端电压变小， L1亮度变暗
C．电路总电阻变大，导致L1两端电压变大，L1亮度变亮
D．干路电流不变，其它灯分流导致流过L1电流变小，L1亮度变暗
4．某实物投影机有10个相同的强光灯L1～L10（24V/200W）和10个相同的指示灯X1～X10（24V/2W），如图连接在220V交流电源上，若工作一段时间后，L2灯丝烧断，则（　　）
A．X1功率减小，L1功率增大
B．X1功率增大，L1功率增大
C．X2功率增大，其它指示灯的功率减小
D．X2功率减小，其它指示灯的功率增大

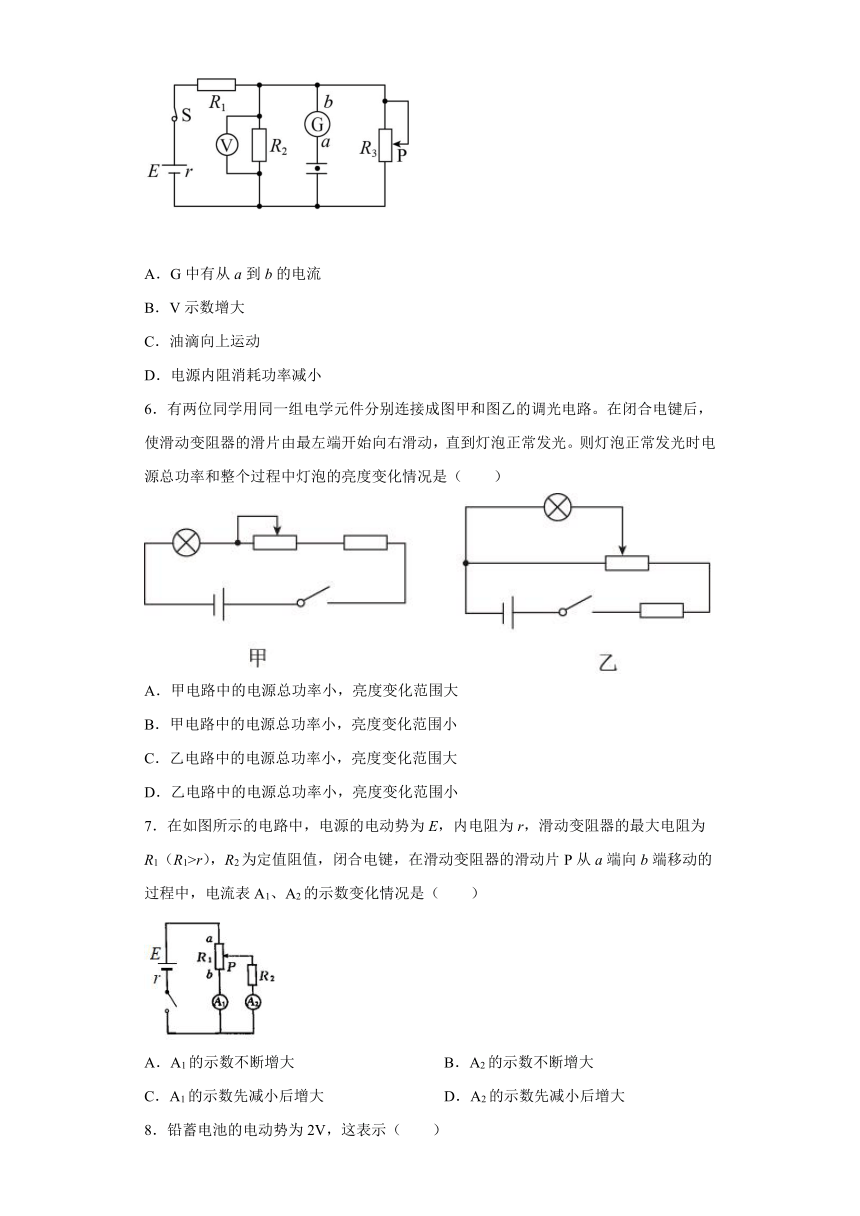

5．在图示电路中，电源内阻不可忽略，false、false为定值电阻，G为灵敏电流计，V为理想电压表，平行板电容器两极板水平，开关S闭合后，位于电容器两板间的带电油滴恰好静止，现将滑动变阻器的滑片P向下移动，则以下说法正确的是（　　）
A．G中有从a到b的电流
B．V示数增大
C．油滴向上运动
D．电源内阻消耗功率减小
6．有两位同学用同一组电学元件分别连接成图甲和图乙的调光电路。在闭合电键后，使滑动变阻器的滑片由最左端开始向右滑动，直到灯泡正常发光。则灯泡正常发光时电源总功率和整个过程中灯泡的亮度变化情况是（　　）
A．甲电路中的电源总功率小，亮度变化范围大
B．甲电路中的电源总功率小，亮度变化范围小
C．乙电路中的电源总功率小，亮度变化范围大
D．乙电路中的电源总功率小，亮度变化范围小
7．在如图所示的电路中，电源的电动势为E，内电阻为r，滑动变阻器的最大电阻为R1（R1>r），R2为定值阻值，闭合电键，在滑动变阻器的滑动片P从a端向b端移动的过程中，电流表A1、A2的示数变化情况是（　　）
A．A1的示数不断增大 B．A2的示数不断增大
C．A1的示数先减小后增大 D．A2的示数先减小后增大
8．铅蓄电池的电动势为2V，这表示（　　）
A．电路通过1库仑电量，电源把2焦耳的化学能转化为电能
B．电池内部电压是2V
C．电源接入电路时，其两极间的电压总是2V
D．电源外部存在着由正极指向负极的电场，内部存在着由负极指向正极的电场
9．如图，A、B两灯电阻相同，当滑动变阻器的滑动端P向下滑动时（　　）
A．通过电源的电流减小
B．电阻R中的电流减小
C．电灯A将变亮一些
D．电灯B将变暗一些
10．如图所示，是某实验仪器结构图。下列相关说法正确的是（　　）
A．此仪器可以测量干电池的电动势
B．金属箔张开过程，电场力一定做负功
C．此仪器用来检测物体是否带电
D．两片金属箔张开时，金属箔可能带异种电荷
11．如图所示，已知电源电动势E=6V，内阻r=3Ω，定值电阻R0=5Ω，滑动变阻器的最大阻值为10Ω，当滑动变阻器R调节为__________Ω时，滑动变阻器R消耗的电功率最大；当滑动变阻器R调节为___________Ω时电源的输出功率最大。
12．如图所示电路中，E为电源，电源内阻为r，R1和R2是定值电阻，且R1=R2>r，滑动变阻器R3的滑片P从上端向下移动过程中，电流表示数的变化是______；外电路消耗的功率的变化是______。
13．如图所示的两条图线分别为直流电源总功率随电流变化的图线和这个电源内电阻发热功率随电流变化的图线．其中，图线_______（填写“a”或“b”）表示电源总功率随电流变化的图线，从图中给出的数据可以得出电源对外电阻能够提供的最大功率为________W。
14．多用电表测量未知电阻阻值的电路如图甲所示，电源的电动势为E，R0为调零电阻.某次将待测电阻用电阻箱代替时，电路中电流I与电阻箱的阻值Rx的关系图像如图乙所示，求电流为0.3mA时，待测电阻的大小R。
15．如图所示的电路中，电阻R1=9Ω，R2=15Ω，R3=30Ω，电源内电阻r=1Ω，闭合开关S，理想电流表的示数I2=0.4A，求：
（1）电阻R3两端的电压U3；
（2）流过电阻R1的电流I1的大小；
（3）电源的总功率P；
（4）电源的效率η。
1．C2．D3．B4．C5．A6．B7．C8．A9．D10．C
11．8 0
12．减小 减小
13．a 1.5
14．25 kΩ
15．(1)6V；(2)0.6A；(3)7.2W；(4)false
