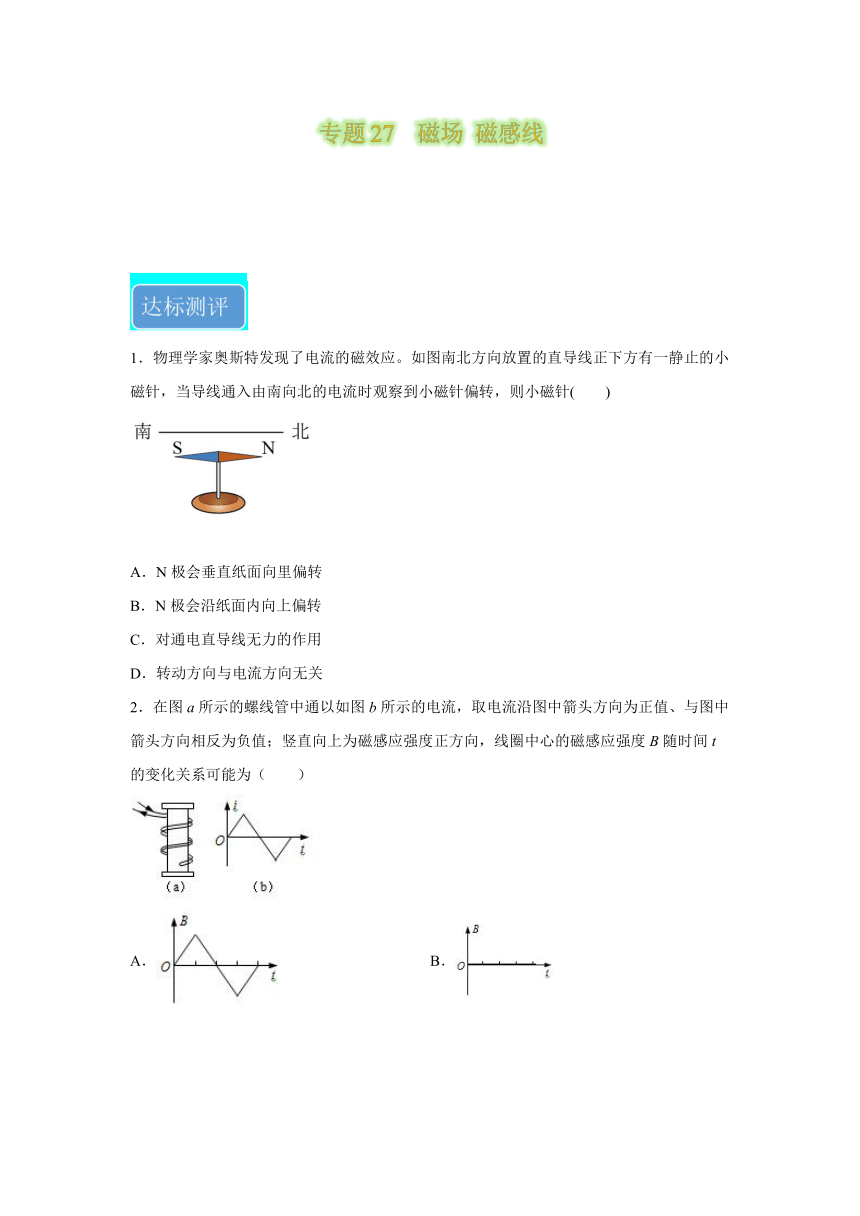

专题27　磁场 磁感线
专题27　磁场 磁感线
1．物理学家奥斯特发现了电流的磁效应。如图南北方向放置的直导线正下方有一静止的小磁针，当导线通入由南向北的电流时观察到小磁针偏转，则小磁针(　　)
A．N极会垂直纸面向里偏转
B．N极会沿纸面内向上偏转
C．对通电直导线无力的作用
D．转动方向与电流方向无关
2．在图a所示的螺线管中通以如图b所示的电流，取电流沿图中箭头方向为正值、与图中箭头方向相反为负值；竖直向上为磁感应强度正方向，线圈中心的磁感应强度B随时间t的变化关系可能为（　　）
A． B．
C． D．
3．如图所示，矩形false的边长false是false的2倍。两细长直导线通有大小相等、方向相反的电流，垂直穿过矩形平面，与平面交于false、false两点。图中false、false分别为false、false的中点，下列说法正确的是（　　）
A．false点与false点的磁感应强度相同 B．false点与false点的磁感应强度相同
C．false点与false点的磁感应强度不同 D．false点与false点的磁感应强度相同
4．19世纪，自然界各种运动之间存在着广泛联系的思想逐渐在科学界形成，最先用实验展示电与磁之间有联系的科学家是（　　）
A．安培 B．奥斯特 C．法拉第 D．麦克斯韦
5．我国东汉学者王充在《论衡》一书中记述了“顿牟掇芥”.“顿牟”指玳瑁的甲壳，“掇芥”的意思是吸引芥子之类的轻小物体，此处所描述的物理现象是（　　）
A．静电现象 B．静磁现象 C．电流的热效应 D．电流的磁效应
6．如图所示为通电螺线管。false为螺线管外一点，false、false两点在螺线管的垂直平分线上，三点进行比较，则下列说法正确的是（　　）
A．磁感线最密处为false处，最疏处为false处
B．磁感线最密处为false处，最疏处为false处
C．小磁针在false处和false处N极都指向左方
D．小磁针在false处和false处N极都指向右方
7．如图所示，在真空中，绝缘杆连接了两个带等量异种电荷的小球，杆上O点离+q较远，O点正下方有一小磁针，当杆绕O点在水平面内沿顺时针方向（俯视）匀速转动时，下列选项正确的是（　　）
A．-q形成的等效电流方向为顺时针（俯视）
B．形成的等效电流比+q形成的等效电流大
C．小磁针N极向上偏转
D．小磁针不偏转
8．如图所示，通电螺线管周围能自由转动的小磁针a、b、c、d已静止，指向正确的是（　　）
A．小磁针a B．小磁针b C．小磁针c D．小磁针d
9．下列关于电场线和磁感线的说法中，正确的是（　　）
A．电场线和磁感线都是电场或磁场中实际存在的线
B．磁场中两条磁感线一定不相交，但在复杂电场中的电场线是可以相交的
C．电场线是一条不闭合曲线，而磁感线是一条闭合曲线
D．电场线越密的地方，同一试探电荷所受的电场力越大；磁感线分布较密的地方，同一试探电荷所受的磁场力也越大
10．如图所示，涉及物理学史上的四个重大发现，其中说法正确的是（　　）
A．库仑利用图甲实验测出了引力常量
B．法拉第利用图乙实验，发现了电流周围存在磁场
C．伽利略根据图丙理想斜面实验，提出了力不是维持物体运动的原因
D．牛顿利用图丁实验，总结出：自由落体运动是匀变速直线运动
11．在“用false研究通电螺线管的磁感应强度”这一实验中选用细长形螺线管，目的是在螺线管沿轴线方向形成较大范围的___________。实验过程中，磁传感器的探管应与___________保持重合。
12．地球本身是一个大磁体，它的 N 极位于______附近，S 极位于______附近。
13．描述磁场用磁感线。磁感线是指在磁场中引入的一系列曲线，其上每一点的______方向表示该点的磁场方向，也是小磁针静止时____（填“N极”或“S极”）的指向。
14．如图所示，同一平面内有两根互相平行的长直导线1和2，通有大小相等、方向相反的电流，a、b两点与两根导线共面。a点在两导线的中间，与两根导线的距离均为r；b点在导线2的右侧且与导线2的距离也为r。现测得a点磁感应强度的大小B，则去掉导线1后，求b点磁感应强度的大小和方向。
1．A2．B3．B4．B5．A6．C7．C8．C9．C10．C
11．匀强磁场 螺线管轴线
12．地理南极 地理北极
13．切线 N极
14．0.5B b点磁场方向垂直纸面向外
