专题28　磁感应强度 磁通量
专题28　磁感应强度 磁通量

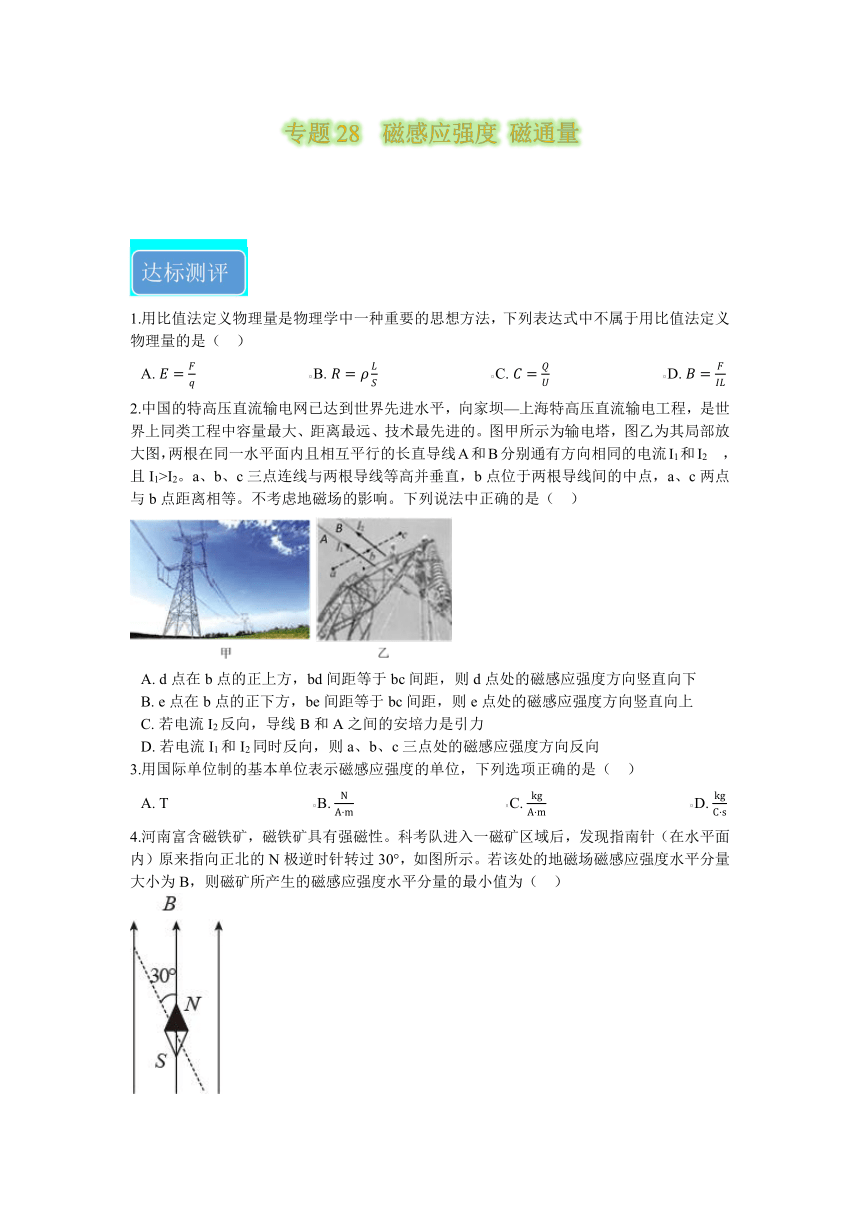

1.用比值法定义物理量是物理学中一种重要的思想方法，下列表达式中不属于用比值法定义物理量的是（?? ）
A.?E=Fq??????????????????????????????B.?R=ρLS??????????????????????????????C.?C=QU??????????????????????????????D.?B=FIL
2.中国的特高压直流输电网已达到世界先进水平，向家坝—上海特高压直流输电工程，是世界上同类工程中容量最大、距离最远、技术最先进的。图甲所示为输电塔，图乙为其局部放大图，两根在同一水平面内且相互平行的长直导线A和B分别通有方向相同的电流I1和I2 ， 且I1>I2。a、b、c三点连线与两根导线等高并垂直，b点位于两根导线间的中点，a、c两点与b点距离相等。不考虑地磁场的影响。下列说法中正确的是（?? ）
A.?d点在b点的正上方，bd间距等于bc间距，则d点处的磁感应强度方向竖直向下
B.?e点在b点的正下方，be间距等于bc间距，则e点处的磁感应强度方向竖直向上
C.?若电流I2反向，导线B和A之间的安培力是引力
D.?若电流I1和I2同时反向，则a、b、c三点处的磁感应强度方向反向
3.用国际单位制的基本单位表示磁感应强度的单位，下列选项正确的是（?? ）
A.?T??????????????????????????????????????B.?NA?m ??????????????????????????????????????C.?kgA?m??????????????????????????????????????D.?kgC?s
4.河南富含磁铁矿，磁铁矿具有强磁性。科考队进入一磁矿区域后，发现指南针（在水平面内）原来指向正北的N极逆时针转过30°，如图所示。若该处的地磁场磁感应强度水平分量大小为B，则磁矿所产生的磁感应强度水平分量的最小值为（?? ）
A.?B4????????????????????????????????????????B.?B2????????????????????????????????????????C.?3B2????????????????????????????????????????D.?B
5.下列说法正确的是（?? ）
A.?磁感应强度和磁通量都是矢量
B.?磁感应强度越大的地方，穿过线圈的磁通量一定越大
C.?一小段通电直导线在磁场中某处不受磁场力作用，该处的磁感应强度不一定为零
D.?由 B=FIL 可知，某处磁感应强度大小与放入该处的通电导线所受安培力成正比
6.法拉第提出：电荷或磁体在空间产生电场或磁场，正是通过“场”把电作用或磁作用传递到别的电荷或磁体。电场的强弱用 E=Fq 来定义，磁场的强弱用 B=FIL 来定义，下列说法正确的是（?? ）
A.?由 E=Fq 可知，电场强度E与F成正比，与q成反比
B.?由 B=FIL 可知，磁感应强度B与电流元所受磁场力F成正比，与电流强度I和导线长度L的乘积（IL）成反比
C.?若放在电场中某处的电荷不受电场力，则此处的电场强度一定为零
D.?若放在磁场中某处的电流元不受磁场力，则此处的磁感应强度一定为零

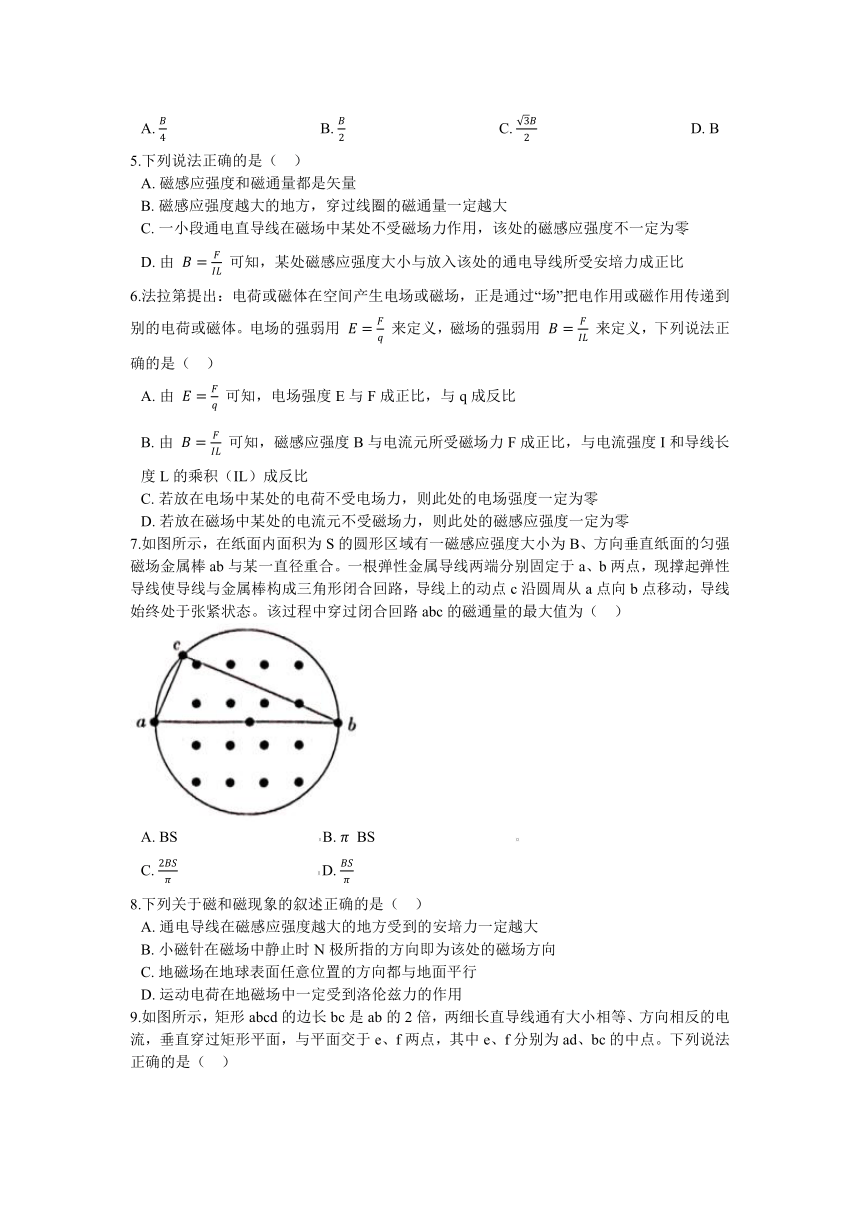

7.如图所示，在纸面内面积为S的圆形区域有一磁感应强度大小为B、方向垂直纸面的匀强磁场金属棒ab与某一直径重合。一根弹性金属导线两端分别固定于a、b两点，现撑起弹性导线使导线与金属棒构成三角形闭合回路，导线上的动点c沿圆周从a点向b点移动，导线始终处于张紧状态。该过程中穿过闭合回路abc的磁通量的最大值为（?? ）
A.?BS?????????????????????????????????????B.?π BS?????????????????????????????????????
C.?2BSπ?????????????????????????????????????D.?BSπ
8.下列关于磁和磁现象的叙述正确的是（?? ）
A.?通电导线在磁感应强度越大的地方受到的安培力一定越大
B.?小磁针在磁场中静止时N极所指的方向即为该处的磁场方向
C.?地磁场在地球表面任意位置的方向都与地面平行
D.?运动电荷在地磁场中一定受到洛伦兹力的作用
9.如图所示，矩形abcd的边长bc是ab的2倍，两细长直导线通有大小相等、方向相反的电流，垂直穿过矩形平面，与平面交于e、f两点，其中e、f分别为ad、bc的中点。下列说法正确的是（?? ）

A.?a点与b点的磁感应强度相同????????????????????????????????
B.?a点与c点的磁感应强度相同
C.?a点与d点的磁感应强度相同????????????????????????????????
D.?a点与b、c、d三点的磁感应强度均不相同
10.直导线 MN 放在光滑水平桌面上，导线中通有从N到M的恒定电流I。右侧有一矩形线框 abcd ，其 ad 边与导线平行。俯视图如图所示，当线框中通以顺时针方向电流后，接下来线框 abcd 在导线右侧的运动方向及穿过线框的磁通量的变化情况是（?? ）
A.?水平向右运动，磁通量减小????????????????????????????????
B.?水平向左运动，磁通量增大
C.?平行于导线沿 MN 方向运动，磁通量不变?????????
D.?平行于导线沿 NM 方向运动，磁通量增大
11.在磁场中放入一通电导线，导线与磁场垂直，导线长为1cm，电流为0.5A，所受的磁场力为5×10-4N，该位置的磁感应强度多大________；若将通电导线跟磁场平行放置，该导体所受到的磁场力________。
12.将面积为0.75m2的线圈放在匀强磁场中，线圈平面与磁感线垂直，已知穿过线圈平面的磁通量是1.50Wb，那么这个磁场的磁感强度大小是________T，此时这个磁感强度大小我们也可叫做________。
13.如图为放置在水平桌面上，测 U 型磁铁两磁极间磁感应强度的实验装置。现将质量为 M、宽度为 d 的 U 型磁铁开口向上放置在电子天平上；匝数为 n、宽度为 d 的矩形线框用导线静止悬挂在绝缘支架上。当通以大小为 I，方向如图所示的电流时，稳定后读得天平的示数为 m，则线框所受安培力方向为________，U 型磁铁两极间的磁感应强度 B=________只考虑线框下边沿的水平边在磁场中所受的安培力）。
14.边长L＝10 cm的正方形线框，固定在匀强磁场中，磁场方向与线框平面间的夹角θ＝30°，如图所示，磁感应强度随时间变化的规律为B＝(2＋3t)T，则第3 s内穿过线框的磁通量的变化量ΔΦ为多少？
15.如图所示，磁感应强度大小为B的匀强磁场仅存在于边长为2L的正方形范围内，左右各一半面积的范围内，磁场方向相反，有一个电阻为R、边长为L的正方形导线框abcd，沿垂直磁感线方向以速度v匀速通过磁场。从ab边进入磁场算起，画出穿过线框的磁通量随时间的变化图象。
1.【答案】 B 2.【答案】 D 3.【答案】 B 4.【答案】 B 5.【答案】 C 6.【答案】 C 7.【答案】 D 8.【答案】 B 9.【答案】 B 10.【答案】 B
11.【答案】 0.1T；0
12.【答案】 2.0；磁通密度
13.【答案】 竖直向上；M?mnIdg
14.【答案】 解：闭合电路的面积S不变，B变化，只要求出第3 s始末的磁通量之差，即可求出ΔΦ。第3 s内就是从2 s末到3 s末，由于2 s末的磁感应强度为B1＝(2＋3×2)T＝8 T3 s末的磁感应强度为B2＝(2＋3×3)T＝11 T根据公式ΔΦ＝ΔBSsinθ＝(11－8)×0.12×sin 30° Wb＝1.5×10－2Wb
15.【答案】 解:如图所示:
