专题24　电池电动势和内阻的测量
专题24　电池电动势和内阻的测量

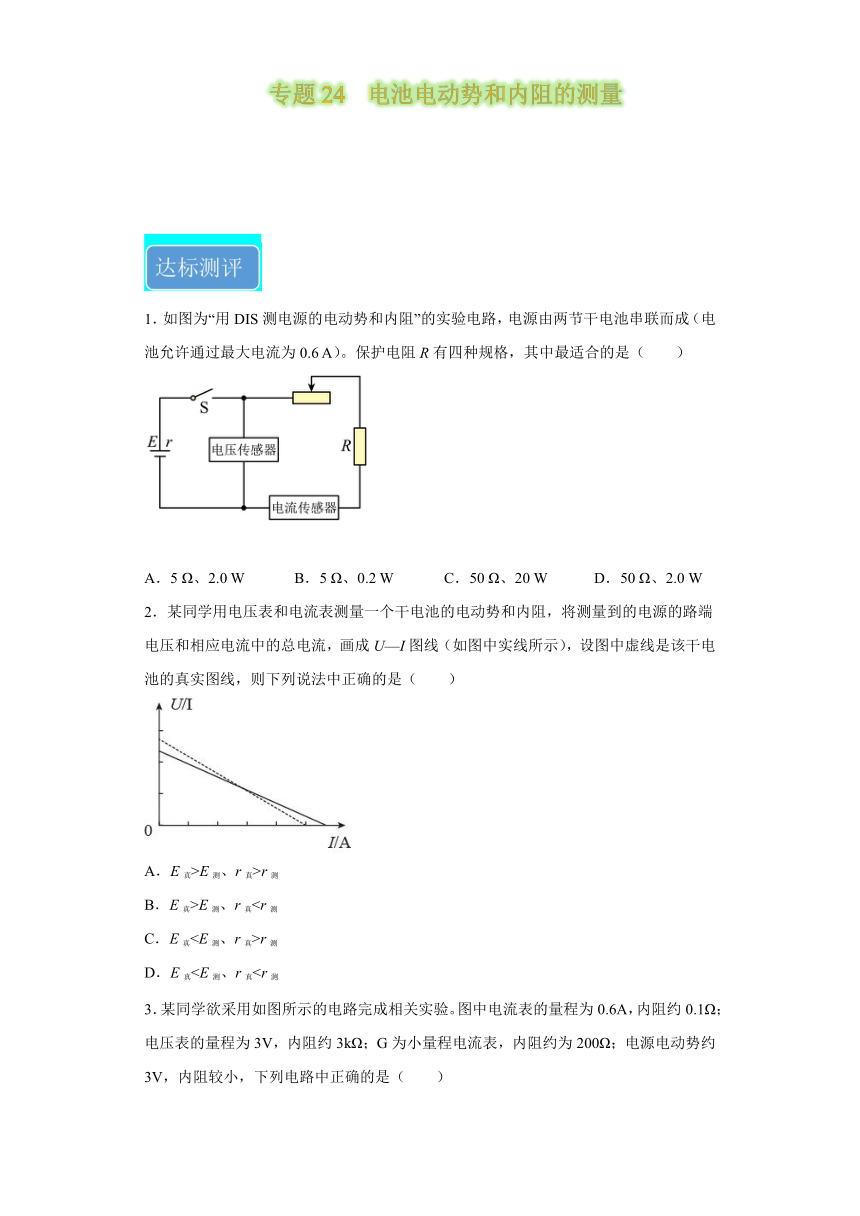

1．如图为“用DIS测电源的电动势和内阻”的实验电路，电源由两节干电池串联而成（电池允许通过最大电流为0.6 A）。保护电阻R有四种规格，其中最适合的是（　　）
A．5 Ω、2.0 W B．5 Ω、0.2 W C．50 Ω、20 W D．50 Ω、2.0 W
2．某同学用电压表和电流表测量一个干电池的电动势和内阻，将测量到的电源的路端电压和相应电流中的总电流，画成U—I图线（如图中实线所示），设图中虚线是该干电池的真实图线，则下列说法中正确的是（　　）
A．E真>E测、r真>r测
B．E真>E测、r真C．E真r测
D．E真3．某同学欲采用如图所示的电路完成相关实验。图中电流表的量程为0.6A，内阻约0.1Ω；电压表的量程为3V，内阻约3kΩ；G为小量程电流表，内阻约为200Ω；电源电动势约3V，内阻较小，下列电路中正确的是（　　）

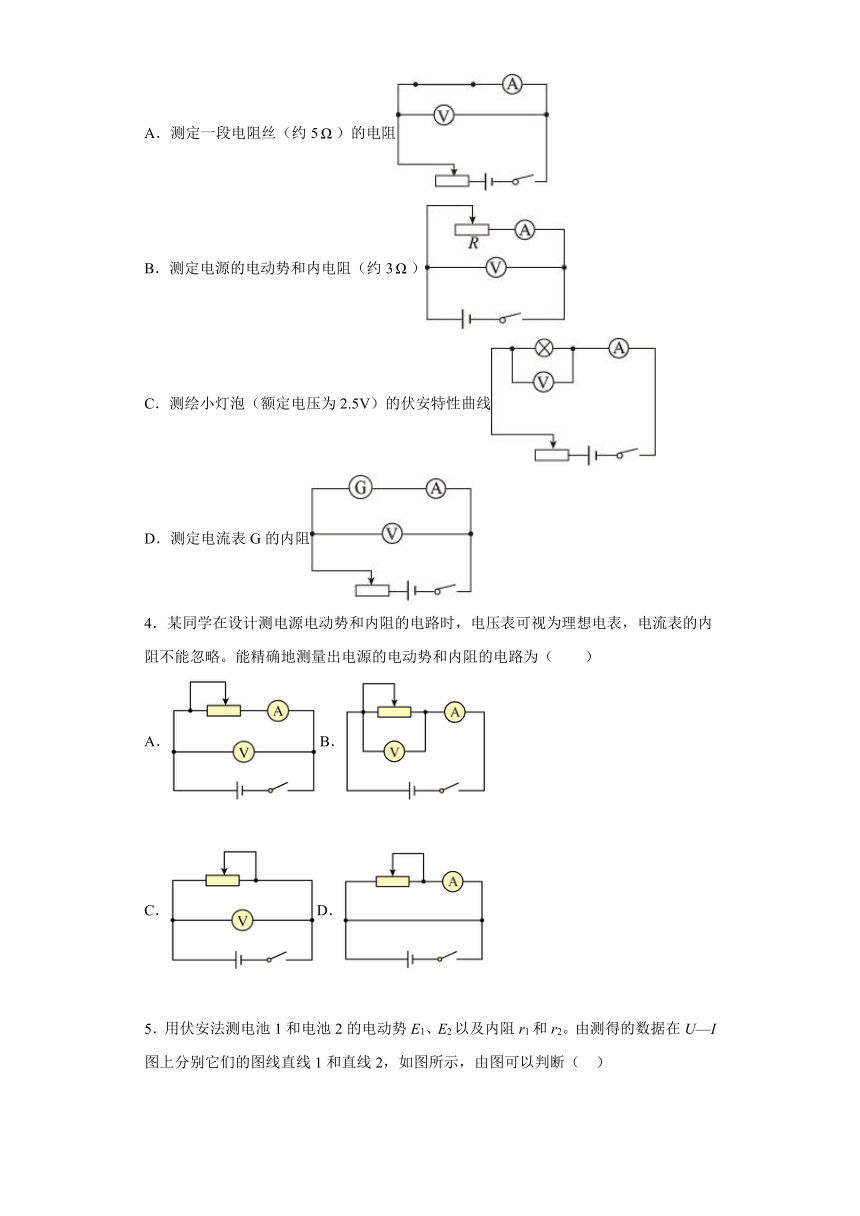

A．测定一段电阻丝（约5false）的电阻
B．测定电源的电动势和内电阻（约3false）
C．测绘小灯泡（额定电压为2.5V）的伏安特性曲线
D．测定电流表G的内阻
4．某同学在设计测电源电动势和内阻的电路时，电压表可视为理想电表，电流表的内阻不能忽略。能精确地测量出电源的电动势和内阻的电路为（　　）
A．B．
C．D．

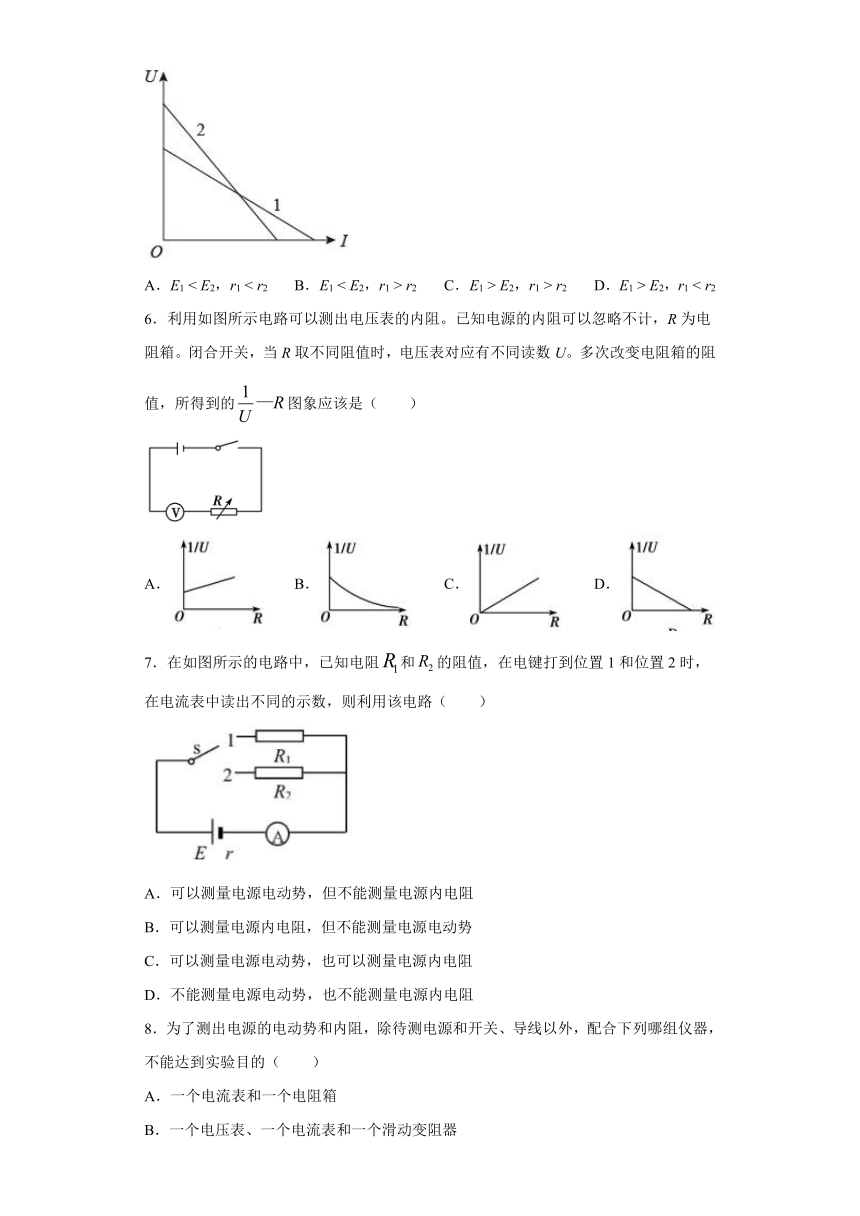

5．用伏安法测电池1和电池2的电动势E1、E2以及内阻r1和r2。由测得的数据在U—I图上分别它们的图线直线1和直线2，如图所示，由图可以判断（ ）
A．E1 < E2，r1 < r2 B．E1 < E2，r1 > r2 C．E1 > E2，r1 > r2 D．E1 > E2，r1 < r2
6．利用如图所示电路可以测出电压表的内阻。已知电源的内阻可以忽略不计，R为电阻箱。闭合开关，当R取不同阻值时，电压表对应有不同读数U。多次改变电阻箱的阻值，所得到的false图象应该是（　　）
A． B． C． D．
7．在如图所示的电路中，已知电阻false和false的阻值，在电键打到位置1和位置2时，在电流表中读出不同的示数，则利用该电路（　　）
A．可以测量电源电动势，但不能测量电源内电阻
B．可以测量电源内电阻，但不能测量电源电动势
C．可以测量电源电动势，也可以测量电源内电阻
D．不能测量电源电动势，也不能测量电源内电阻
8．为了测出电源的电动势和内阻，除待测电源和开关、导线以外，配合下列哪组仪器，不能达到实验目的（　　）
A．一个电流表和一个电阻箱
B．一个电压表、一个电流表和一个滑动变阻器
C．一个电压表和一个电阻箱
D．一个电流表和一个滑动变阻器
9．如图所示，图中直线①表示某电源的路端电压与电流的关系图线，图中曲线②表示该电源的输出功率与电流的关系图线，则下列说法正确的是（　　）
A．电源的电动势为30V
B．电源的内阻为false
C．电流为2.5A时，外电路的电阻为15Ω
D．输出功率为120W时，路端电压是50V
10．某研究性学习小组利用下图所示电路测量电池组的电动势E和内阻r．根据实验数据绘出如下图所示的false图线，其中R为电阻箱读数，I为电流表读数，由此可以得到（　　）
A．电源电动势约为1.5V
B．内阻约为1.0Ω
C．用该电路测电动势，测量值比真实值小
D．用该电路测内阻，测量值比真实值小
11．某同学，将测量的数据反映在U-I图线（如a图线所示），根据这一图线，可求出电池的电动势E=___________V，内电阻r=___________Ω；（保留小数点后两位）
将此电源与一小灯泡L连接，组成闭合回路。小灯泡U-I图线如b图线所示。可知此时小灯泡的实际功率P=___________。
12．如图所示，是根据某同学做“用伏安法测定电池的电动势和内电阻”的实验记录，画出的U-I图像，则待测电源电动势E=___________V，内电阻r=___________欧。
13．某同学用伏安法测一节干电池的电动势E和内电阻r。请你根据实验测量绘出的U—I图线求出该电池的电动势E=_______V，电阻r=______Ω。
14．在如图所示的电路中，电阻false，false，false，当电键K断开时，电压表示数为false，当K闭合时电压表示数为false，求：电源的电动势E和内电阻r。
15．如图所示的电路中，所用电源的电压恒定U=6V，电阻R1可调。现将R1调到8Ω后固定。已知R2=6Ω，R3=12Ω，求：
(1)开关S断开时，AB两点间R2的电功率为多大？
(2)开关S接通时，AB两点间R2的电压为多大？
(3)开关S接通时，AB两点间R3的电功率为多大？
(4)开关S接通时，电阻R1可调。现将R1调到某个值后固定后则AB两点间的电功率为最大值。请求出R1为多少及最大电功率为多大？
1．A2．A3．B4．A5．A6．A7．C8．D9．C10．B
11．1.48 0.77 0.375
12．3.0 1.0
13．1.5 0.5
14．9V，6Ω
15．(1)开关S断开时，AB两点间R2的电功率为1.1W；
(2)开关S接通时，AB两点间R2的电压多大2V；
(3)开关S接通时，AB两点间R3的电功率为0.33W；
(4)R1为0时AB两点间电功率最大，电功率为9W。
