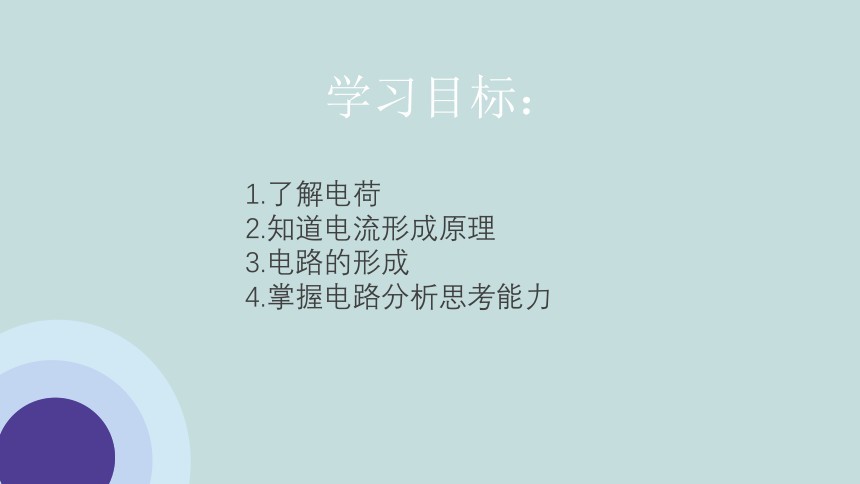

学习目标：
1.了解电荷
2.知道电流形成原理
3.电路的形成
4.掌握电路分析思考能力

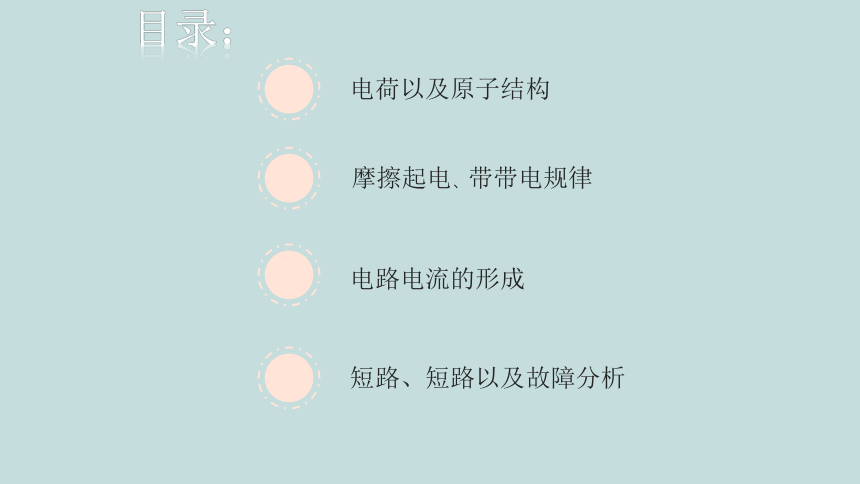

目录：
电荷以及原子结构
摩擦起电、带带电规律
电路电流的形成
短路、短路以及故障分析

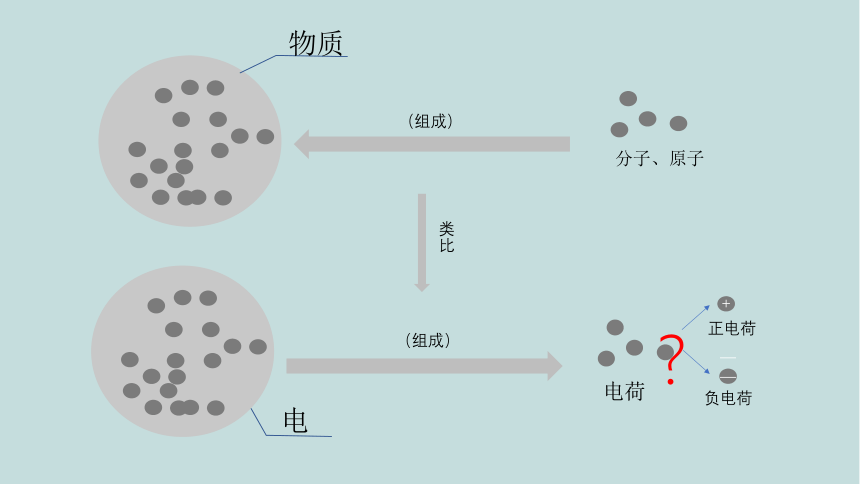

物质
（组成）
类比
电
（组成）
？
电荷
——_
+
正电荷
负电荷
分子、原子
丝绸摩擦过的玻璃棒带的电荷叫正电荷。
毛皮摩擦过的橡胶棒带的电荷叫负电荷。
1、正电荷：
2、负电荷：
+
-
-
+
3、两种电荷间的相互作用规律：
同种电荷相互排斥，异种电荷相互吸引。
两种电荷
1、定义：
电荷的多少叫电荷量，简称电荷。
库仑，简称库，符号是 C
2、单位：
3、一个电子带的电荷量为：
e=1.6×10-19库仑
电荷量 Q

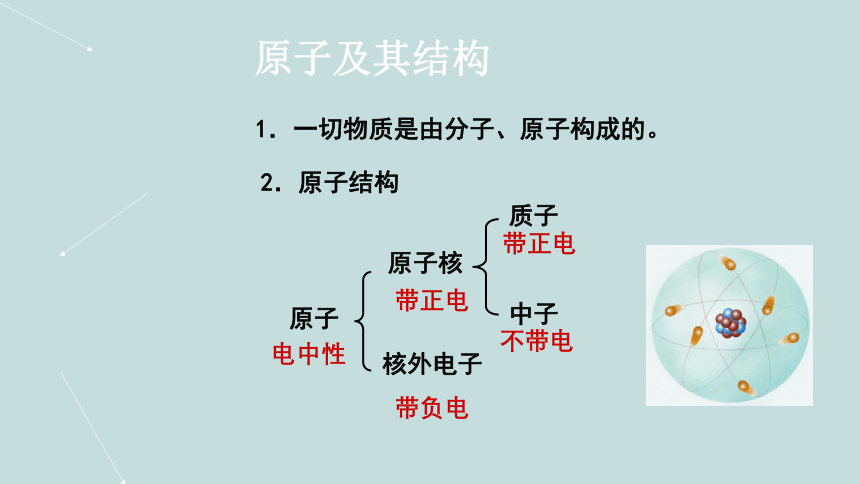

原子及其结构
1．一切物质是由分子、原子构成的。
原子
核外电子
原子核
质子
中子
电中性
带正电
带负电
不带电
带正电
2．原子结构

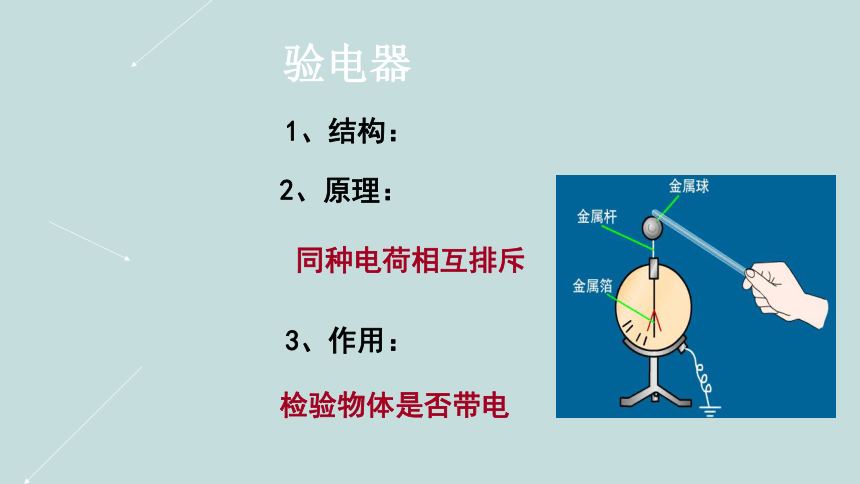

验电器
1、结构：
2、原理：
3、作用：
同种电荷相互排斥
检验物体是否带电
摩擦起电
1、用摩擦的方法使物体带电，叫摩擦起电。
2、带电体的性质：能吸引轻小物体。
解释：
两个相互摩擦的物体，束缚电子能力强的得到电子，带负电；束缚电子能力弱的失去电子，带正电。
摩擦起电
接触起电
感应起电
带等量的异种电荷
带同种电荷
靠近端带异种电荷，远端带同种电荷
Eg：
1、实质：
2、特点：
电子的转移。
带等量的异种电荷。

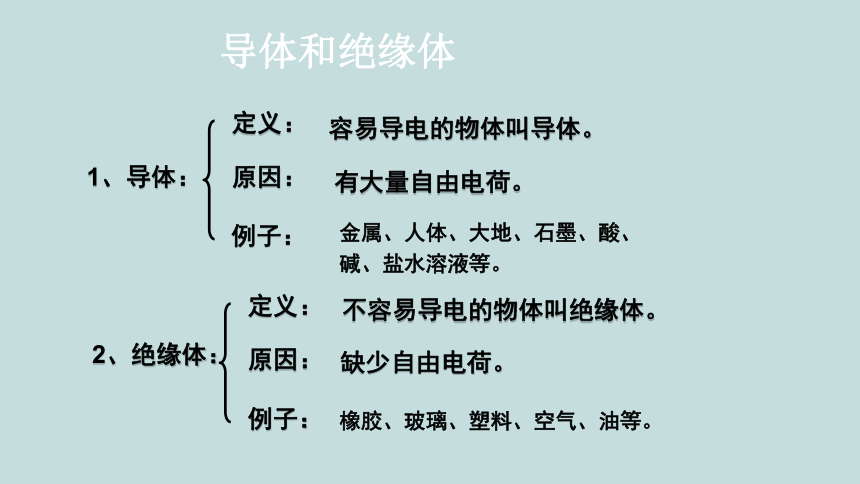

导体和绝缘体
容易导电的物体叫导体。
有大量自由电荷。
1、导体：
定义：
原因：
例子：
2、绝缘体：
定义：
原因：
例子：
缺少自由电荷。
金属、人体、大地、石墨、酸、碱、盐水溶液等。
橡胶、玻璃、塑料、空气、油等。
不容易导电的物体叫绝缘体。
电流
一、电流
1、形成：
电荷的定向移动形成电流。
2、方向：
正电荷定向移动的方向规定为电流方向。
有电源
通路（闭合的电路）
3、形成电流条件：
金属导体导电原因：有大量自由电子
金属中电流方向：与自由电子定向移动方向相反
金属中的自由电子（未通电）
金属中的自由电子（通电后）
-
-
-
-
-
-
在电源外部电流是从正极出发，回到负极。
在电源内部电流是从负极出发，回到正极。
二、基本电路的组成
电源
用电器
开关
导线
三、电路的状态
通路
开路
短路
用电器短路
电源
画手电筒电路图
串联：把电路元件逐个顺次连接起来，叫串联。
1、电流只有一条通路。
2、开关无论在哪个位置，都可以控制所有用电器。
3、用电器之间相互影响。
特点：
四、串联
并联：把电路元件并列地连接起来，叫并联。
1、电流至少有两条通路。
2、干路开关控制所有用电器，支路开关控制该支路用电器。
3、用电器之间相互不影响。
特点：
五、并联
1．电流：表示电流强弱的物理量。
4．单位：
（一）电流
I
2．定义：1秒时间内通过导体某横截面的电荷量叫电流。
3．公式：
安培，简称安，符号是A。
I
Q
=
t
电荷量 库仑C
时间 秒S
1A含义：
1秒时间内通过导体某横截面的电荷量为1C。
六、电流的测量
　主单位：安培，简称安，符号是A
（一）电流单位
电流的常用单位：
毫安（mA） 微安（uA）
1 mA=10-3 A
1 uA =10-3m A
1 uA =10-6 A
1A=103 mA
1 mA =103 uA
1A=106 uA
调零螺母
1. 测量工具：电流表
（二）电流的测量
A
+
－
2、电流表的电路符号：
0.6A 0.02A
3A 0.1A
电流表的正确使用：
　　（1）电流表必须和被测的用电器串联。
　　（4）不允许把电流表直接连到电源的两极！
　　（2）电流必须从正接线柱流入，从负接线柱流出。
　　（3）被测电流不能超过电流表的量程。
　　例：连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约0.5 A），并画出电路图。
L2
L1
S
L2
L1
A
（一）探究串联电路电流规律
七、探究电流规律
结论：在串联电路中，电流处处相等。
（二）探究并联电路电流规律
结论：在并联电路中，干路电流等于各支路电流之和。
思 考
1、如果电流表正负接线柱接反了，会出现什么情况
结论：
电流表正负接线柱接反了，指针会反向偏转。
思 考
2、如果电流表量程选小了，会出现什么情况？
3、如果电流表量程选大了，会出现什么情况？
4、如果电流表使用前，指针没有校零，会出现什么情况？
5、如果电流表断路，会出现什么情况？
