如图，在正午的阳光下，一个物体在地面上的影子是一个圆，你能确定这个物体的形状吗？
议一议

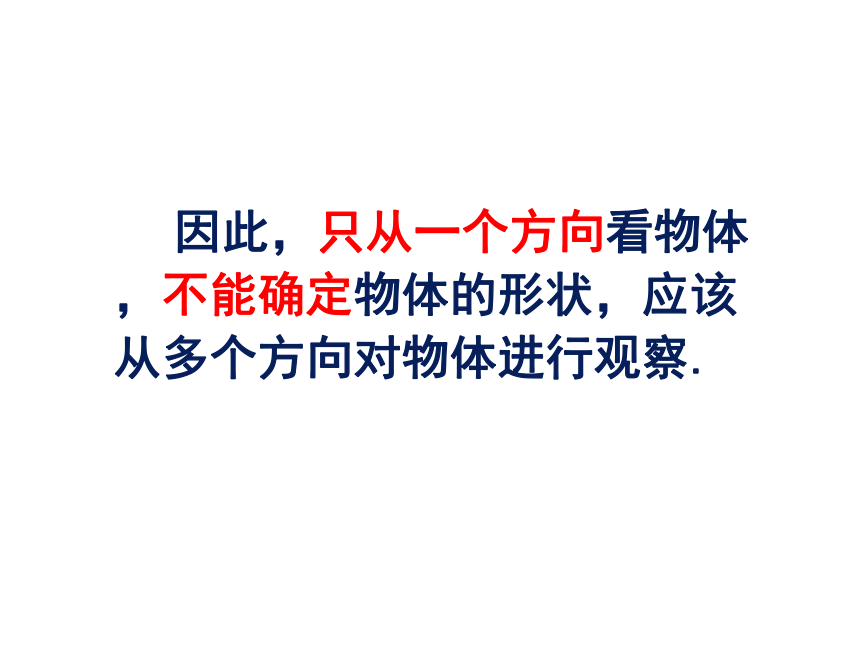

因此，只从一个方向看物体，不能确定物体的形状，应该从多个方向对物体进行观察.
从前后、左右、上下三个方向观察物体，
能够比较全面地了解物体的大小和形状，
我们把主视图、左视图、俯视图统称为
“三视图”
.
从前往后看,这称为“主视图”.
从左往右看,这称为“左视图”.
从上往下看,这称为“俯视图”.
正投影
主视图
主视图
俯视图
左视图
正面
三视图画法
高
长
宽
宽
从左面看
从上面看
从正面看
下图即为圆柱的三视图.
长对正
高平齐
宽相等
三等规则：
长
高
宽
长
宽
高
例1
画球的三视图.
这个球的三视图如下图所示.
解
例2
画圆锥的三视图（如下图所示）.
这个圆锥的三视图如下图所示.
解
长对正
高平齐
宽相等
例3
如图，这是一个底面为等边三角形的正三棱柱，画出它的三视图.
这个正三棱柱的三视图如下图所示.
解
你能看出这个正三棱
柱的主视图与左视图的区
别吗？
练习
1.画出如图摆放的正三棱柱的三视图.
答：这个正三棱柱的三视图如下图所示：
2.画出如图所示物体的三视图.
答：这个物体的三视图如下图所示：
三通管
你
会
画
吗
？
三
视
图
先画出两条互相垂直的辅助坐标轴.在第二象限画出主视图；根据“主、俯两图长对正”的原则，在第三象限画出俯视图；
根据“主、左两图高平齐”的原则和“左、俯两图宽相等”的原则，在第一象限画出左视图.
课堂作业:
P113
第6题
